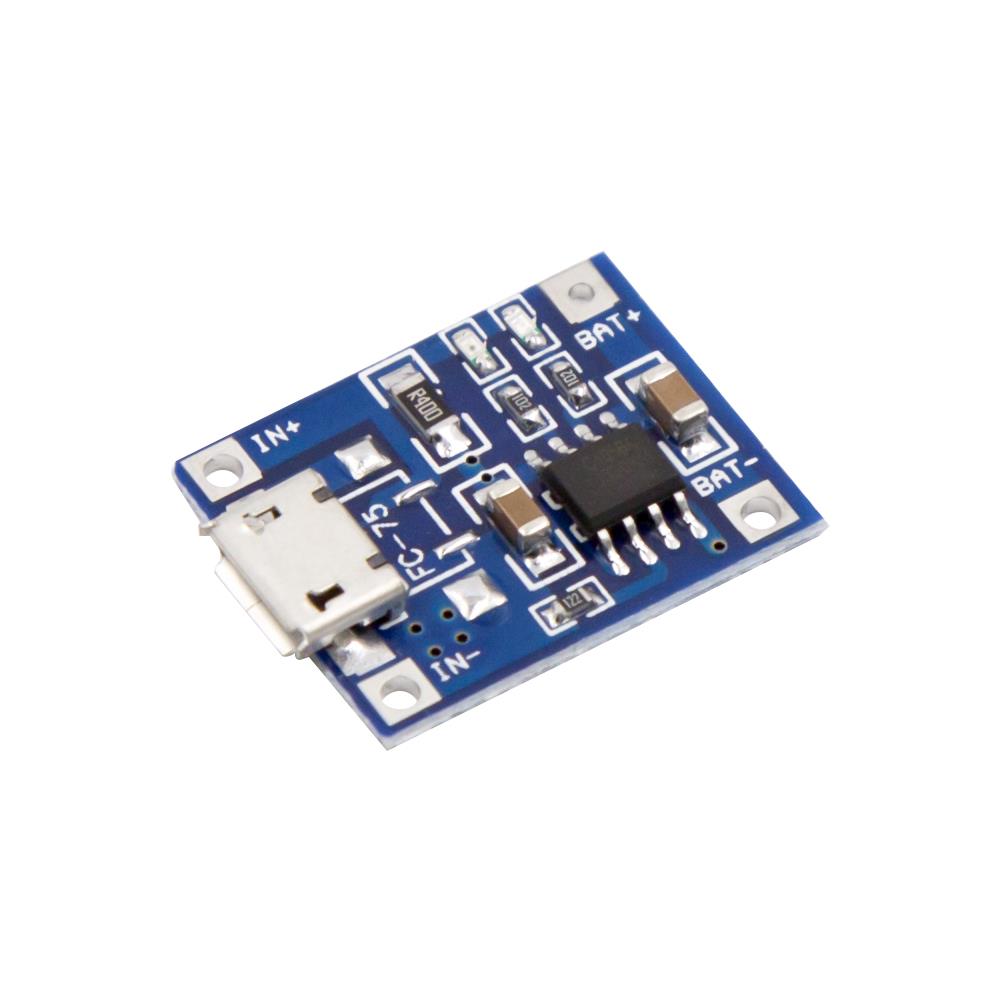

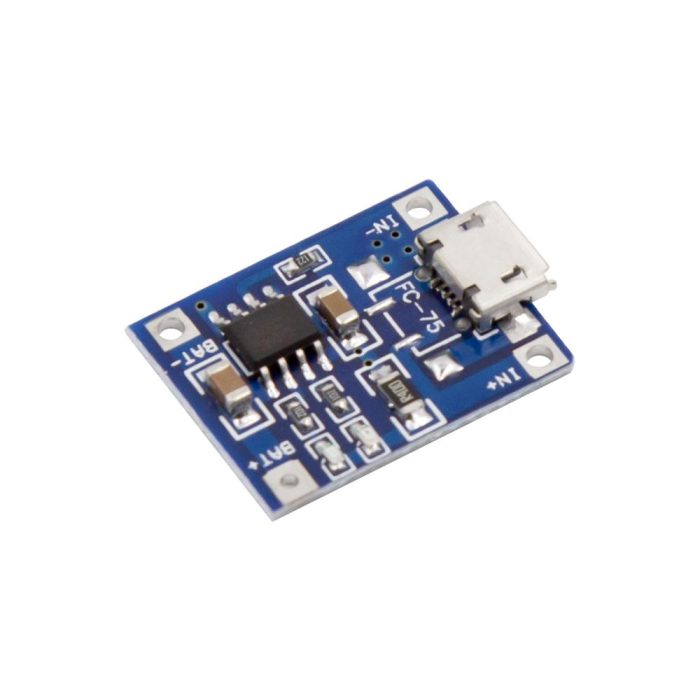

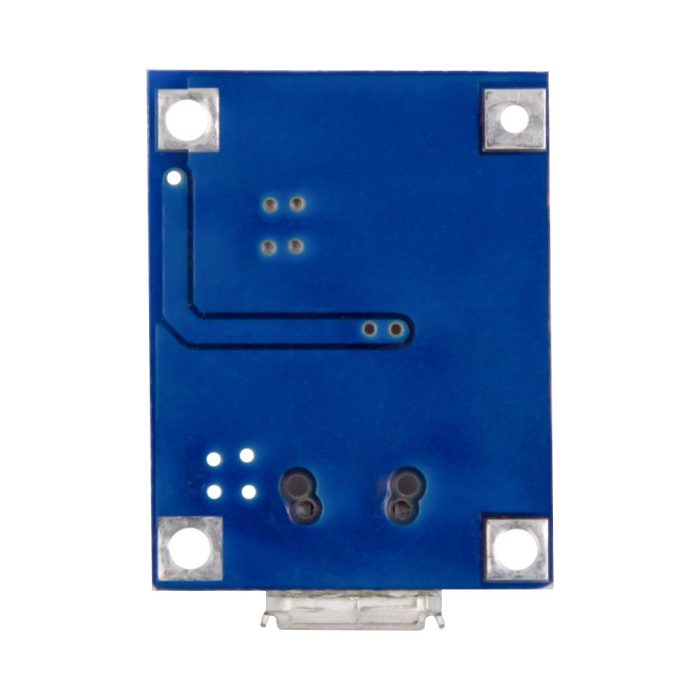

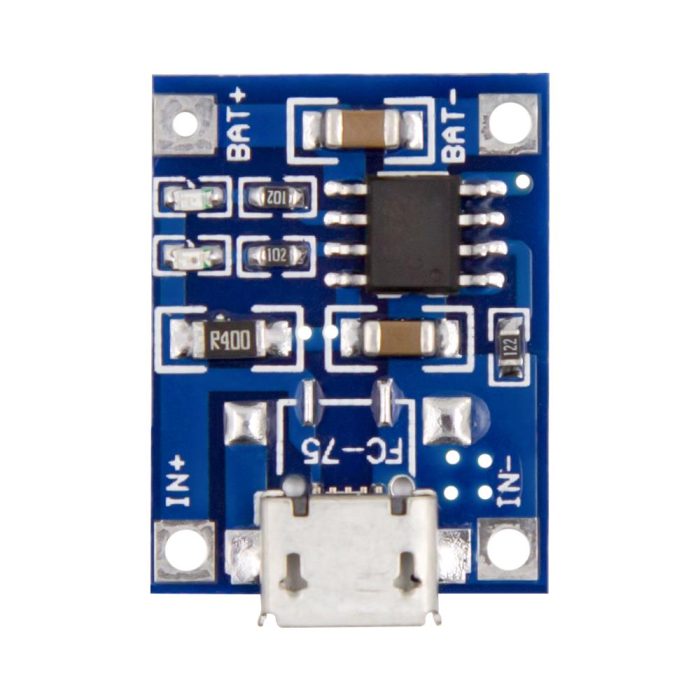

TP4056 1A Lityum Batarya Şarj Micro USB Modülü

Ürün İsmi: TP4056 1A Lithium Batarya Şarj Micro USB Modülü

Ürün Açıklaması:

Bu modül, TP4056 lipo şarj çipi kullanılarak tasarlanmıştır. Tek hücreli lityum pilleri şarj edebilir veya paralel bağlı pilleri şarj edebilir. TP4056’nın basit devre yapısı ve güçlü koruma özellikleri, hassas bir şarj işlemi sağlar. Bu modül tamamen otomatik bir şarj mekanizmasına sahiptir ve SMD malzemelerden üretilmiştir.

Modül, kendini düzenleme yeteneğine sahip bir akım limitine sahiptir. 100mA ile 1000mA arasında şarj etme kapasitesine sahiptir ve şu anda 1A olarak ayarlanmıştır. Dilerseniz direnç değişikliği yaparak akım değerini değiştirebilirsiniz.

Modül, besleme voltajını USB veya kart üzerindeki besleme giriş padlerinden alır. Test akımı giriş tarafından ölçülebilir. Şarj akımı, pil kapasitesinin %0.37’si kadar olmalıdır. Örneğin, 1A’lık bir pil 0.4A ile şarj edilebilir. Daha yüksek akımlarla kısa sürede şarj etmek, pile zarar verebilir.

Besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması önemlidir. Kalitesiz kablolar, göstereceği direnç nedeniyle şarj akımını etkileyebilir.

Şarj sırasında kırmızı LED gösterge yanar. Şarj tamamlandığında yeşil LED yanar ve şarjın tamamlandığı anlaşılır.

Şarj voltajı 5V üzerinde olmamalıdır. 5V’ye çıkacak besleme voltajı ısıya neden olabilir ve bu da şarj akımının azalmasına yol açabilir. Entegre sıcaklığı 60 derece normaldir.

Pil modülüne ters bağlantı yapılırsa, çip bozulabilir. Bu nedenle ters bağlantıdan kaçınılmalıdır.

Teknik Özellikler:

• TP4056 lityum şarj entegresi
• Şarj Metodu: Lineer şarj
• Mini-USB port
• Harici input besleme padleri (IN+ ve IN-)
• Giriş Voltajı: 5V
• Şarj Voltajı: 4.2V
• Çalışma Sıcaklığı: -10°C – 85°C
• Şarj Akımı: 1000mA (Direnç değişimi ile 100-1000mAh arasında değiştirilebilir.)
• %1.5 şarj hassasiyeti
• Kırmızı şarj sürüyor LED’i
• Yeşil şarj bitti LED’i
• Ters Bağlantı: Hayır
• Kart Ölçüleri: 25mm x 19mm x 10mm.
