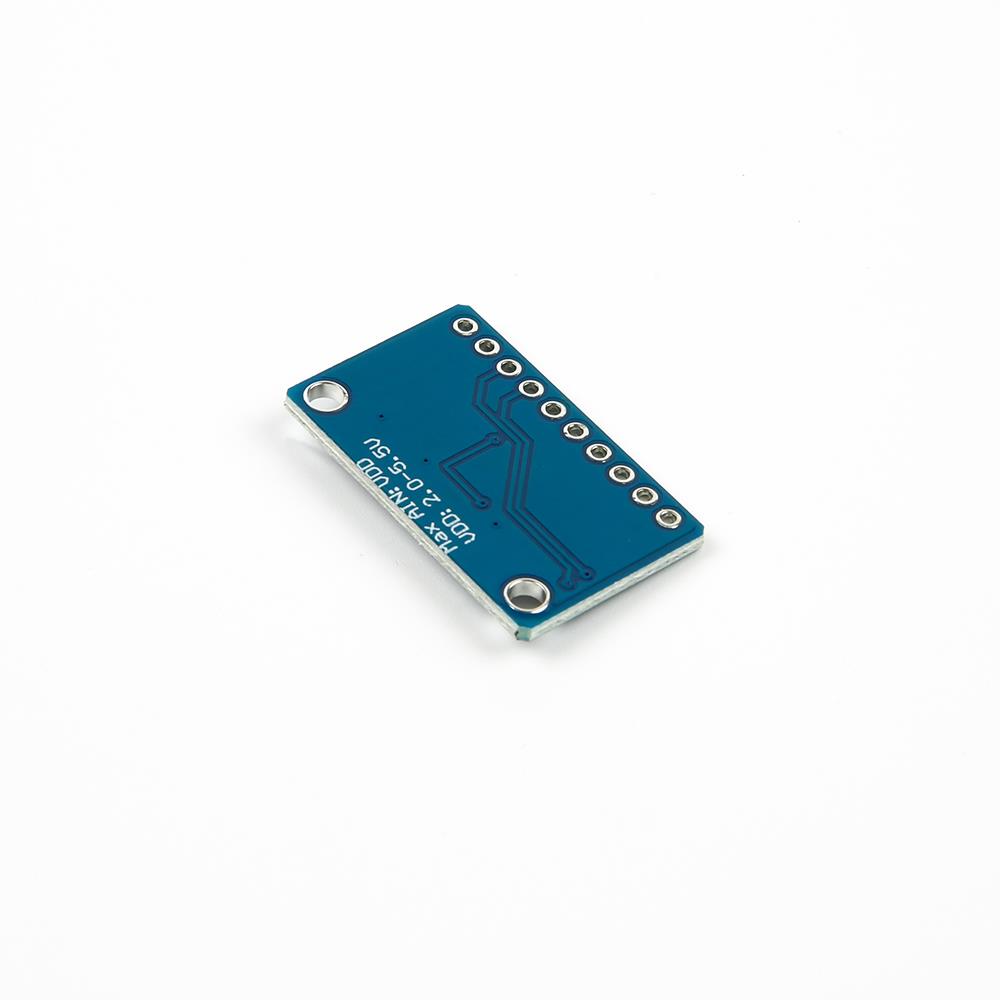

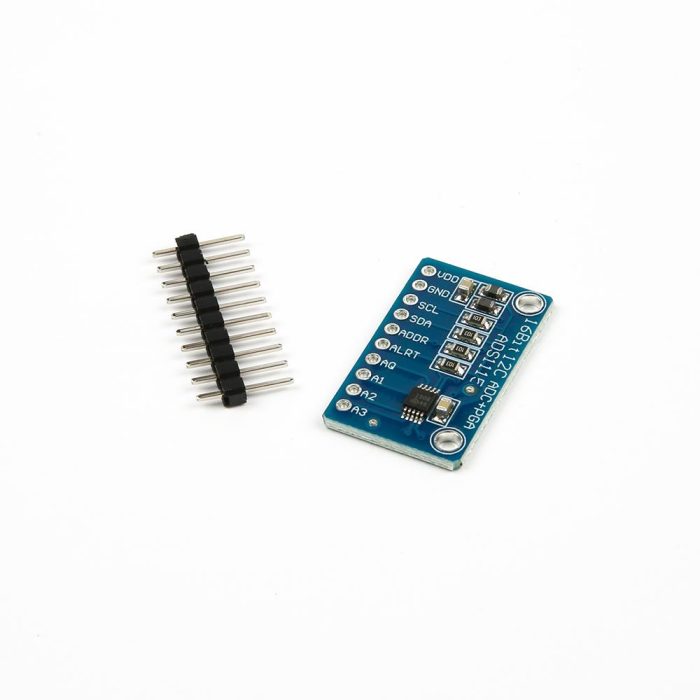

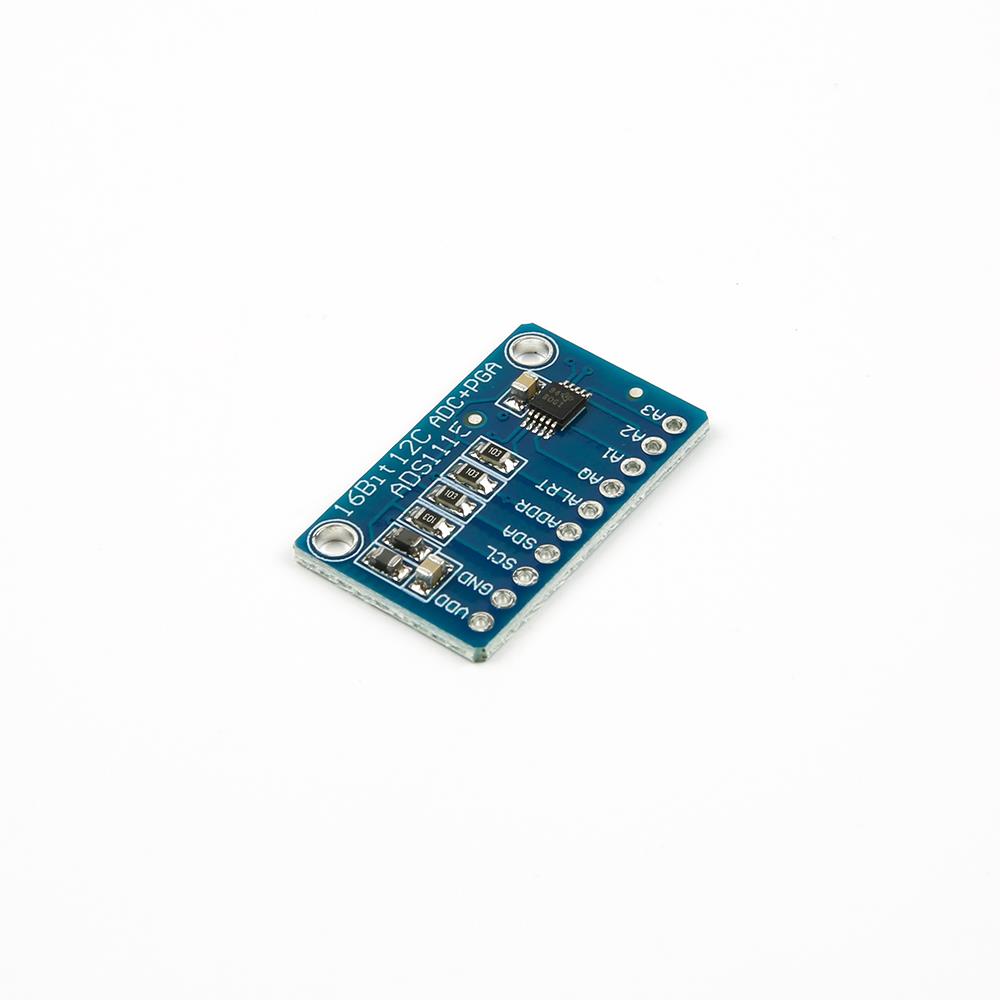

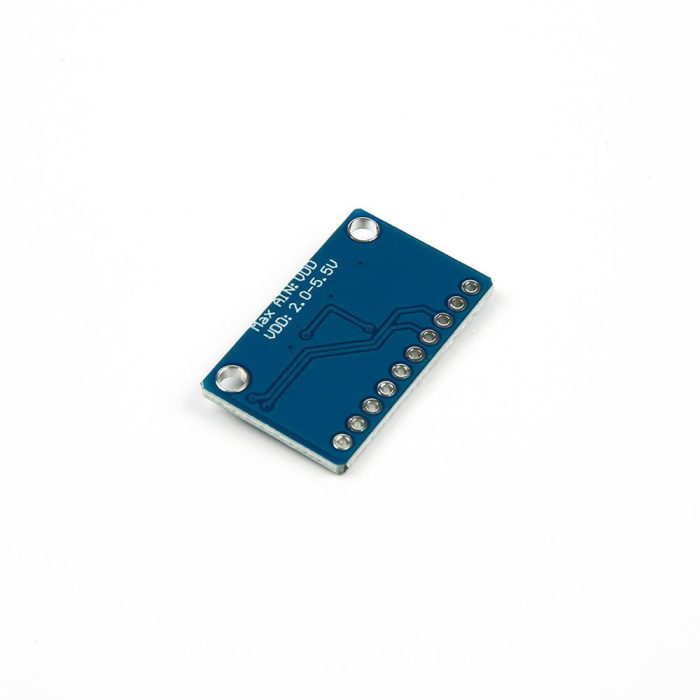

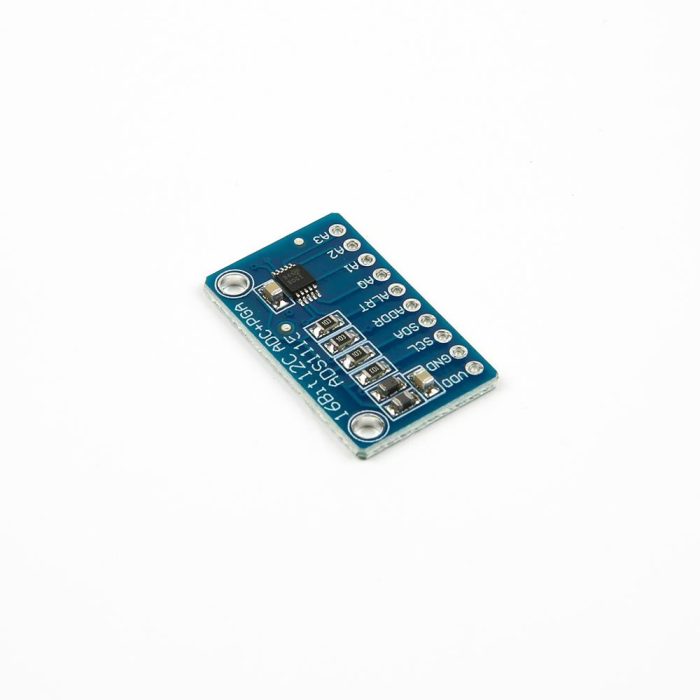

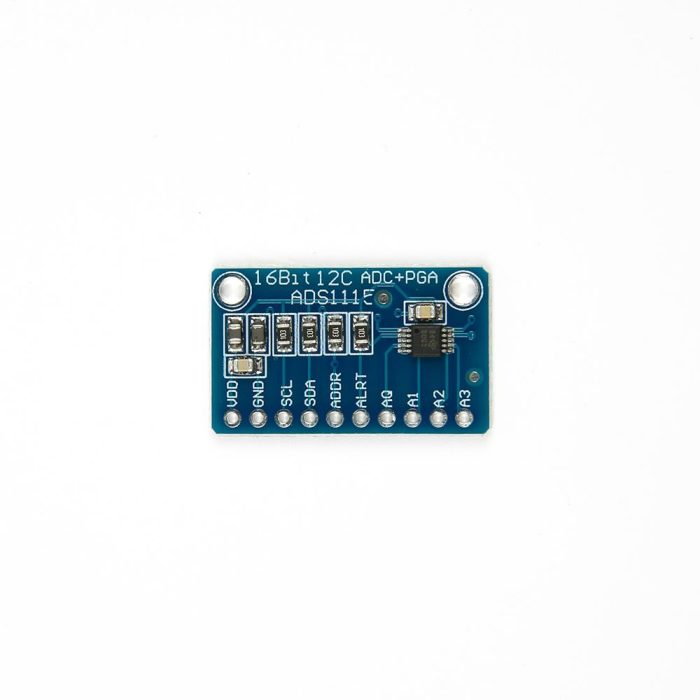

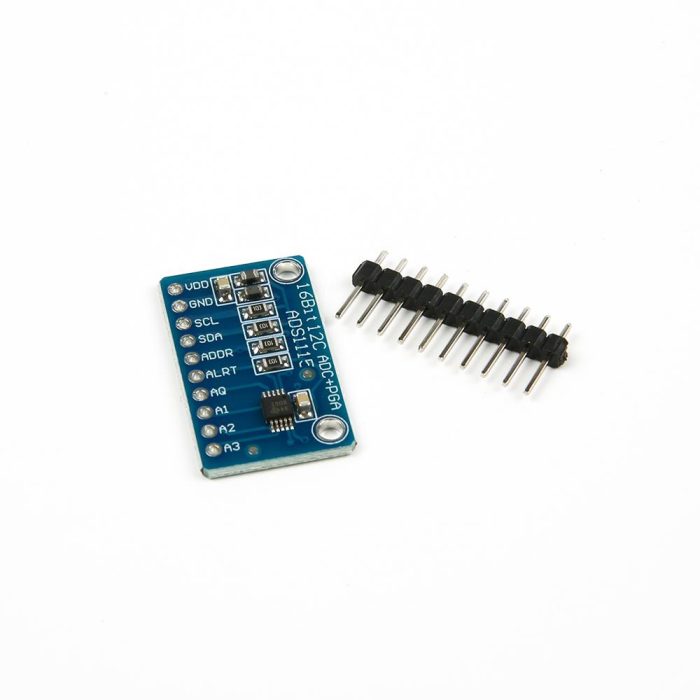

ADS1115 16 Bit I2C 4 Kanallı ADC Modülü

Neden ADS1115 16-Bit ADC Tercih Edilmeli?

Mikrodenetleyici kartlarının dahili analog girişleri birçok temel proje için yeterli olsa da hassas ölçüm gereken uygulamalarda çözünürlük, kararlılık ve giriş sayısı sınırlayıcı olabilir. ADS1115 16-Bit ADC, analog sinyalleri daha yüksek çözünürlükle okuyarak sensör projelerinde daha detaylı veri elde edilmesini sağlar.

Özellikle düşük voltaj değişimlerinin takip edildiği projelerde, pil gerilimi izleme uygulamalarında, sensör kalibrasyon çalışmalarında ve diferansiyel ölçüm gereken sistemlerde ADS1115 modülü standart analog girişlere göre daha profesyonel bir ölçüm altyapısı sunar.

Öne Çıkan Özellikler

• 16-bit ADC çözünürlüğü: Analog sinyallerin yüksek hassasiyetle dijital veriye dönüştürülmesini sağlar.
• 4 kanal analog giriş: A0, A1, A2 ve A3 girişleriyle birden fazla analog sinyal okunabilir.
• Tek uçlu veya diferansiyel ölçüm: 4 tekli kanal veya 2 diferansiyel kanal olarak kullanılabilir.
• I2C arayüzü: SDA ve SCL hatları üzerinden kolay bağlantı sağlar, mikrodenetleyici pin kullanımını azaltır.
• Ayarlanabilir I2C adresi: 0x48 – 0x4B aralığında adres seçimi yapılabilir.
• Dahili yükselteç desteği: Düşük seviyeli analog sinyallerin daha hassas ölçülmesine yardımcı olur.
• 8 SPS – 860 SPS veri hızı: Ölçüm hassasiyeti ve hız ihtiyacına göre örnekleme oranı ayarlanabilir.
• Düşük güç tüketimi: Sürekli ölçüm ve düşük güçlü veri toplama uygulamaları için uygundur.
• Programlanabilir karşılaştırıcı: Belirli eşik değerlerini izleme ve uyarı mantığı kurma gibi gelişmiş kullanım senaryolarında değerlendirilebilir.

Nerelerde Kullanılır?

ADS1115 16-Bit 4 Kanal ADC, analog sinyal ölçüm hassasiyetinin önemli olduğu elektronik projelerde kullanılır. Dahili ADC çözünürlüğü düşük olan kartlarda harici ADC çözümü olarak tercih edilebilir. Raspberry Pi gibi analog girişe sahip olmayan sistemlerde ise I2C üzerinden analog ölçüm yapma imkanı sağlar.

ADS1115 ADC Ne İşe Yarar?

ADS1115 ADC, analog voltaj sinyallerini dijital veriye dönüştürerek mikrodenetleyici veya mini bilgisayar tarafından okunabilir hale getirir. Bu sayede analog çıkış veren sensörler, potansiyometreler, pil gerilimleri, akım sensörleri ve düşük seviyeli sinyal kaynakları daha hassas şekilde ölçülebilir.

Raspberry Pi gibi dahili analog girişe sahip olmayan sistemlerde ADS1115, I2C üzerinden analog giriş kazandırmak için sık tercih edilir. Arduino ve ESP32 projelerinde ise daha yüksek çözünürlük ve diferansiyel ölçüm ihtiyacı olduğunda harici ADC olarak kullanılabilir.

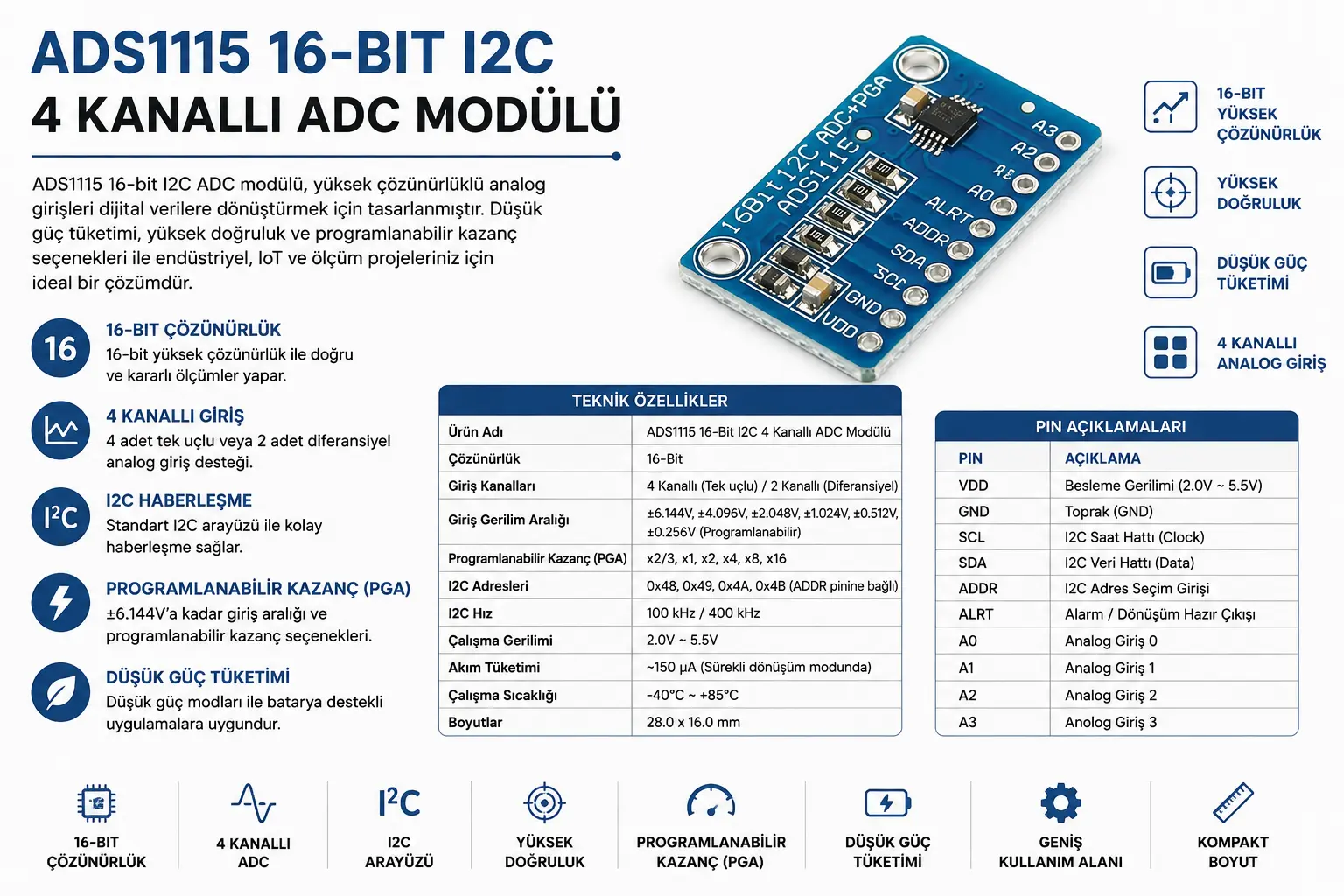

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Besleme gerilimini kontrol edin: Modül 2V – 5V aralığında çalışabilir. Kullanılan mikrodenetleyici lojik seviyesine uygun besleme seçilmelidir.
2. I2C bağlantısını doğru yapın: SDA ve SCL pinleri mikrodenetleyicinin I2C hatlarına bağlanmalıdır.
3. GND ortaklanmalıdır: ADS1115 modülü ile mikrodenetleyici aynı GND referansını paylaşmalıdır.
4. Analog giriş voltajını aşmayın: Analog girişlere uygulanacak sinyal, modülün besleme gerilimi sınırlarını aşmamalıdır.
5. Kazanç ayarını doğru seçin: Ölçülecek sinyal aralığına göre kazanç ayarı yapılmalıdır. Yanlış ayar ölçümün doymasına veya hatalı okunmasına neden olabilir.
6. I2C adresini kontrol edin: Aynı I2C hattında birden fazla cihaz varsa adres çakışması olup olmadığı kontrol edilmelidir.
7. Kütüphane kurulumunu yapın: Arduino IDE, Raspberry Pi Python veya diğer geliştirme ortamlarında ADS1115 için uygun kütüphane kullanılmalıdır.

ADS1115 ile Mikrodenetleyici Dahili ADC Arasındaki Fark Nedir?

Arduino Uno gibi kartlarda dahili ADC genellikle 10-bit çözünürlük sunar. Bu çözünürlük birçok temel proje için yeterlidir, ancak küçük voltaj değişimlerinin daha hassas izlenmesi gereken uygulamalarda sınırlı kalabilir. ADS1115 16-Bit ADC, daha yüksek çözünürlük sağlayarak daha detaylı ölçüm yapılmasına imkan tanır.

Ayrıca ADS1115, diferansiyel ölçüm, I2C üzerinden çoklu modül kullanımı ve dahili kazanç yükselteci gibi gelişmiş özellikler sunar. Bu nedenle hassas sensör ölçümü, düşük sinyal seviyesi takibi ve profesyonel veri toplama projelerinde harici ADC kullanımı daha doğru bir tercih olabilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu ADS1115 16-Bit 4 Kanal ADC, Arduino geliştirme kartları, ESP32, Raspberry Pi, sensör modülleri, jumper kablolar, breadboard, voltaj bölücü devreler ve veri kayıt sistemleriyle birlikte kullanılabilir. Projede ölçülecek sinyal aralığı, besleme gerilimi ve I2C haberleşme seviyesi doğru planlanmalıdır.

Teknik Referans

ADS1115 entegresinin üretici teknik özellikleri hakkında daha detaylı bilgi için
Texas Instruments ADS1115 resmi ürün sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x ADS1115 16-Bit 4 Kanal ADC Modül

Sık Sorulan Sorular

ADS1115 16-Bit 4 Kanal ADC nedir?

ADS1115, analog voltaj sinyallerini 16-bit çözünürlükle dijital veriye dönüştüren I2C haberleşmeli bir ADC modüldür. Arduino, ESP32, Raspberry Pi ve benzeri kartlarla kullanılabilir.

ADS1115 kaç analog girişe sahiptir?

ADS1115 modülü 4 tekli analog giriş veya 2 diferansiyel giriş olarak kullanılabilir. Bu sayede farklı sensör ve ölçüm senaryolarına uyum sağlar.

ADS1115 Raspberry Pi ile kullanılabilir mi?

Evet. Raspberry Pi dahili analog girişe sahip olmadığı için ADS1115, Raspberry Pi projelerine I2C üzerinden analog giriş kazandırmak için sık kullanılan bir modüldür.

ADS1115 ile Arduino’nun dahili ADC’si arasındaki fark nedir?

Arduino Uno gibi kartlarda dahili ADC genellikle 10-bit çözünürlüktedir. ADS1115 ise 16-bit çözünürlük, diferansiyel ölçüm ve dahili kazanç yükselteci gibi daha gelişmiş özellikler sunar.

ADS1115 ile yüksek voltaj ölçebilir miyim?

Doğrudan yüksek voltaj uygulanmamalıdır. Ölçülecek sinyal, modülün besleme ve giriş sınırlarını aşmamalıdır. Daha yüksek voltaj ölçümleri için uygun gerilim bölücü veya sinyal şartlandırma devresi kullanılmalıdır.
