Arduino Uno R3 Geliştirilmiş CH340 Chip – Klon (USB Kablo Dahil)

Arduino Uno R3 Klon CH340 Nedir?

Arduino Uno R3 Klon CH340, ATmega328P mikrodenetleyici tabanlı, Arduino Uno R3 mimarisiyle uyumlu bir geliştirme kartıdır. Kart üzerinde yer alan CH340 USB-Serial dönüştürücü sayesinde bilgisayar ile kart arasında USB üzerinden programlama ve seri haberleşme yapılabilir.

Uygun fiyatlı yapısı, geniş proje uyumluluğu ve kolay kullanım avantajı sayesinde Arduino Uno R3 klon kartlar; okul projelerinde, robotik kulüplerinde, maker atölyelerinde, hobi devrelerinde ve prototip geliştirme çalışmalarında sıkça tercih edilir.

Neden Bu Arduino Uno R3 Klon Kartı Tercih Etmelisiniz?

• Arduino Uno R3 uyumluluğu: Uno R3 pin dizilimi ve form faktörü sayesinde birçok Arduino shield, sensör ve modül ile kullanılabilir.
• USB kablo hediyeli: Programlama ve bilgisayar bağlantısı için ihtiyaç duyulan USB kablo paket içeriğinde yer alır.
• CH340 çipli ekonomik çözüm: Eğitim, hobi ve çoklu proje kullanımlarında bütçe dostu bir Arduino Uno alternatifi sunar.
• Arduino IDE ile kullanım: Arduino IDE üzerinden kart seçimi yaparak kod yükleme, seri monitör kullanımı ve temel kütüphanelerle çalışma imkanı sağlar.
• Geniş proje alanı: LED, buton, sensör, motor, ekran, röle, robotik ve IoT prototiplerinde rahatlıkla kullanılabilir.

Pin ve Bağlantı Noktaları

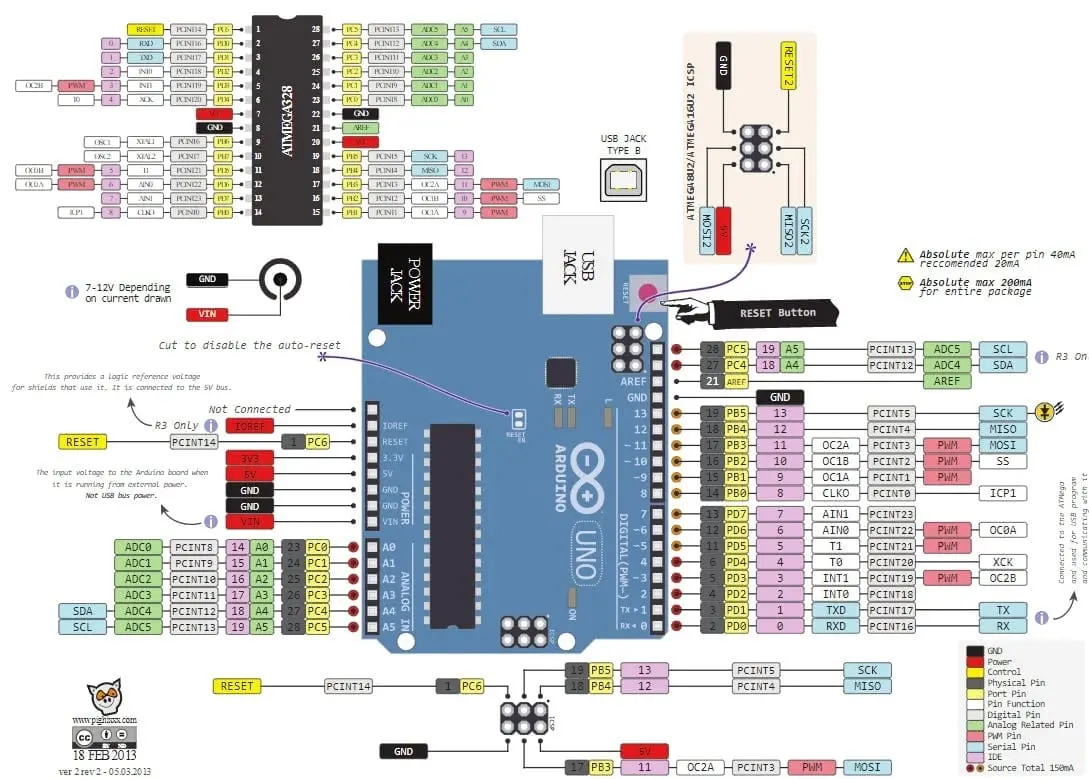

Arduino Uno R3 Klon (CH340) kart üzerinde dijital pinler, analog girişler, güç pinleri, USB bağlantısı, DC güç girişi ve ICSP başlığı bulunur. Aşağıdaki pinout görseli, bağlantı noktalarını hızlıca tanımanız için hazırlanmıştır.

Orijinal Arduino Uno ile CH340 Klon Arduino Arasındaki Fark

Klon Arduino Uno R3 modelleri, temel kullanım mantığı açısından Arduino Uno projeleriyle aynı çalışma akışını sunar. Kod Arduino IDE üzerinde yazılır, USB kablo ile karta yüklenir ve kart üzerindeki giriş/çıkış pinleri üzerinden devre elemanları kontrol edilir.

Bu modelde USB haberleşme tarafında CH340 USB-Serial çipi kullanılır. Bu nedenle bazı bilgisayarlarda ilk kullanım öncesinde CH340 sürücüsü kurulması gerekebilir. Sürücü kurulumundan sonra kart, Arduino IDE üzerinden Arduino Uno seçeneğiyle programlanabilir.

Teknik Özellikler

CH340 Driver Kurulumu Gerekir mi?

CH340 çipli Arduino Uno R3 klon kartlarda bazı Windows veya macOS bilgisayarlarda ilk kullanım öncesinde CH340 sürücüsü kurulması gerekebilir. Kartı bilgisayara bağladığınızda Arduino IDE içinde Araçlar > Port bölümünde bağlantı görünmüyorsa aşağıdaki adımları kontrol edebilirsiniz:

1. USB kabloyu kontrol edin: Kablonun yalnızca şarj değil, veri aktarımı destekleyen USB kablo olduğundan emin olun.
2. CH340 driver kurulumunu yapın: İşletim sisteminize uygun CH340 sürücüsünü kurun.
3. Kartı yeniden bağlayın: Sürücü kurulumundan sonra USB kabloyu çıkarıp tekrar takın.
4. Arduino IDE ayarını seçin: Kart olarak Arduino Uno, port olarak sistemde görünen COM/USB portunu seçin.

Faydalı Resmi Kaynaklar

Arduino Uno R3 Klon (CH340) kartınızı kullanmaya başlarken yazılım kurulumu ve teknik referanslar için aşağıdaki resmi kaynaklardan yararlanabilirsiniz:

• Arduino IDE kurulumu için: Arduino Software / Arduino IDE resmi sayfası
• Uno R3 mimarisi hakkında teknik referans için: Arduino Uno Rev3 resmi şema dokümanı
• ATmega328P mikrodenetleyici teknik detayları için: Microchip ATmega328P datasheet

Hangi Projelerde Kullanılır?

Arduino Uno R3 Klon (CH340), başlangıç seviyesinden orta seviyeye kadar birçok elektronik ve robotik projede kullanılabilir. Özellikle eğitim kurumları, maker atölyeleri ve hobi kullanıcıları için pratik bir geliştirme kartıdır.

• Arduino başlangıç ve eğitim projeleri
• LED yakma, buton okuma ve temel elektronik uygulamaları
• Sensör verisi okuma ve seri monitör uygulamaları
• Servo motor, DC motor ve röle kontrol devreleri
• Robot araba, çizgi izleyen robot ve mini otomasyon projeleri
• LCD ekran, OLED ekran ve gösterge uygulamaları
• IoT prototipleri ve hobi amaçlı geliştirme çalışmaları

Kimler İçin Uygun?

Projeye Hızlı Başlamak İçin Birlikte Alınabilecek Ürünler

Arduino Uno R3 klon kartınızı daha verimli kullanmak için aşağıdaki TLS Robotik kategorilerinden proje ihtiyacınıza uygun ürünleri inceleyebilirsiniz:

• Farklı Arduino kartları için: Arduino Modelleri
• Hazır başlangıç ve eğitim paketleri için: Arduino Eğitim Setleri
• Sensör bağlantıları ve modül projeleri için: Sensör ve Modüller
• Lehim gerektirmeyen devre denemeleri için: Prototip ve Breadboard
• Robotik hareket ve motor kontrol projeleri için: Motor ve Motor Sürücüler
• Wi-Fi ve IoT tabanlı projeler için: ESP-WiFi Modüller

Paket İçeriği

• 1 x Arduino Uno R3 Klon CH340 geliştirme kartı
• 1 x USB bağlantı kablosu

Sık Sorulan Sorular

Arduino Uno R3 Klon CH340 orijinal Arduino ile aynı şekilde kullanılır mı?

Evet. Arduino IDE üzerinden Arduino Uno kart seçimiyle programlama yapılabilir. Temel kullanım, kod yükleme ve proje geliştirme süreci Arduino Uno mantığıyla aynıdır.

USB kablo ürünle birlikte geliyor mu?

Evet. Bu ürün USB kablo hediyeli olarak gönderilir. Kartı bilgisayara bağlamak ve programlamak için gerekli USB kablo paket içeriğinde yer alır.

CH340 driver kurulumu gerekli mi?

Bazı bilgisayarlarda kart otomatik tanınabilir; bazı Windows veya macOS sistemlerde CH340 sürücüsü kurulması gerekebilir. Kart Arduino IDE içinde port olarak görünmüyorsa CH340 driver kurulumu yapılmalıdır.

Başlangıç seviyesi için uygun mu?

Evet. Arduino Uno R3 Klon CH340; LED, buton, sensör, motor kontrolü ve temel robotik uygulamalarına başlamak isteyen öğrenciler ve hobi kullanıcıları için uygundur.

Arduino shield ve modüllerle uyumlu mu?

Uno R3 form faktörüyle uyumlu olduğu için birçok Arduino shield, sensör modülü, ekran, motor sürücü ve röle kartı ile birlikte kullanılabilir.
