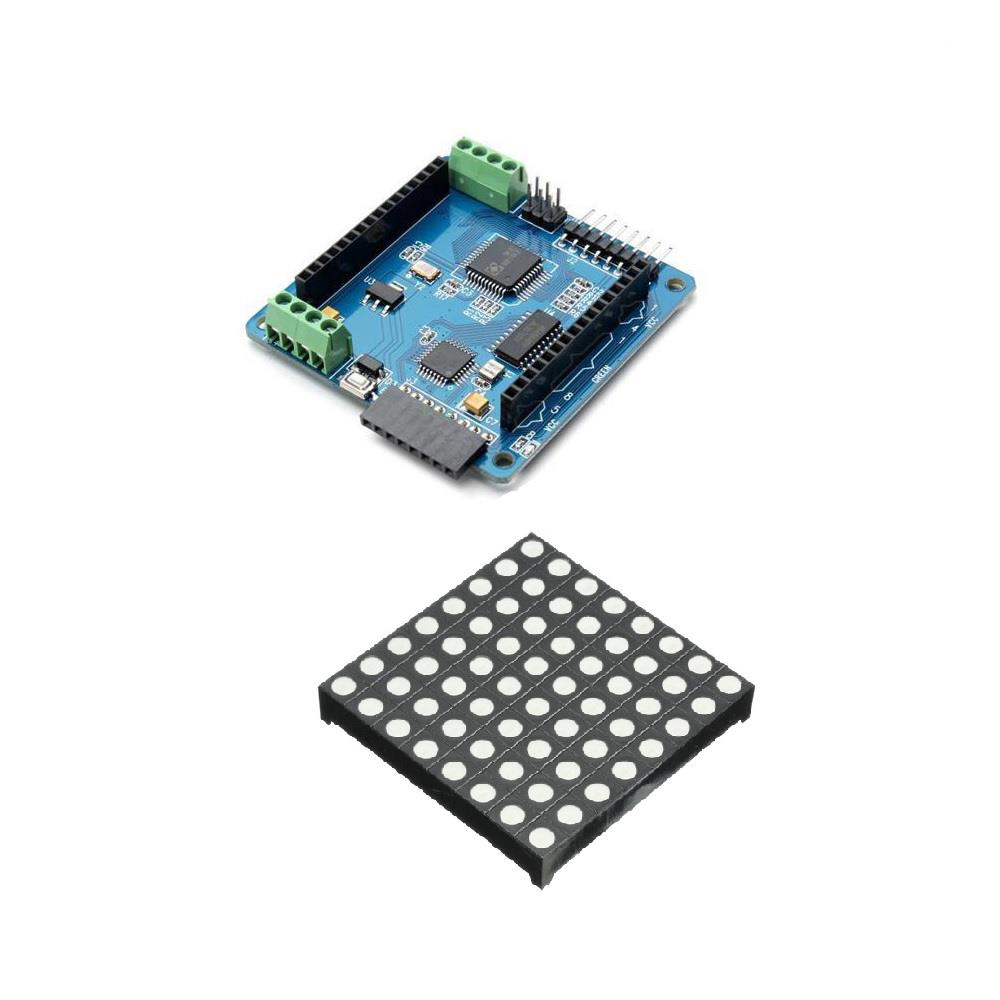

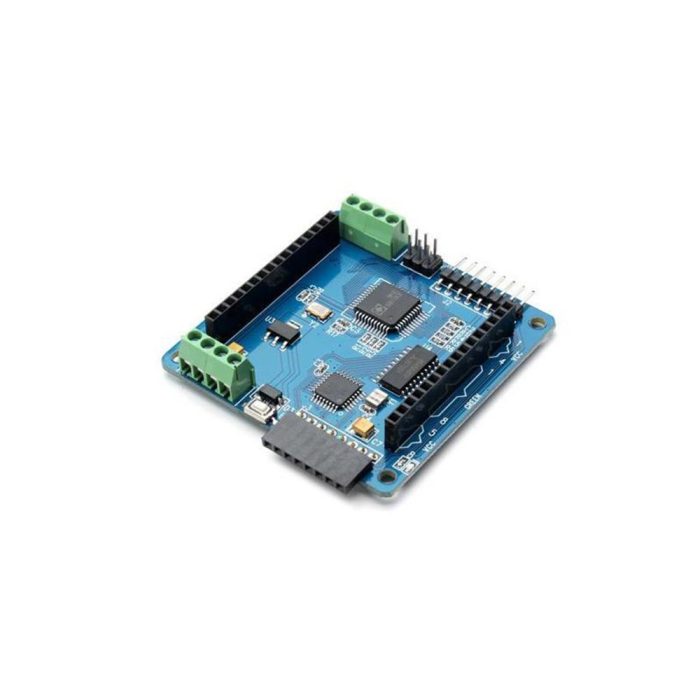

Colorduino LED RGB Dot Matrix Sürücü Kartı + 5mm 8×8 RGB LED

Ürün İsmi: Colorduino LED RGB Dot Matrix Sürücü Kartı ve 5mm 8×8 RGB LED

Ürün Açıklaması:

Colorduino, Arduino ile uyumlu büyülü bir RGB LED dot matris sürücü kartıdır. Colorduino, M54564 ile tek bir DM163 sabit akım sürücüsünü eşleştirir. DM163’ü kullanarak Colorduino, LED’lerin üç adet 8+6-bit donanımsal PWM kontrol kanalını kazanır ve bu sayede ATmega328 mikrodenetleyiciyi yazılımda PWM uygulamak zorunluluğundan kurtarır. Bu sayede ATmega328, diğer görevleri yerine getirmek için daha fazla CPU bant genişliğine sahip olur.

Birden fazla Colorduino kartı, dizi halinde LED Dot Matrix modülleri oluşturmak için kaskadlanabilir. Hepsi tek bir I2C veri yolu üzerinden kontrol edilir.

Teknik Özellikler:

• Her noktadaki her renk için 6 bit düzeltme ile 8 bit renk desteği
• Donanımsal 16MHz PWM desteği
• Harici devreler olmadan kullanıma hazır
• Ayrılmış GPIO ve ADC arayüzü
• Kolay kaskadlama için donanımsal UART ve I2C iletişimi
• Her biri 100mA olan 24 sabit akım kanalı
• Her biri 500mA olan 8 süper kaynak sürücü kanalı
• Akım Tüketimi (LED matrisi hariç): Tipik 20mA (maksimum 40mA)
• Sürücü akımı (Her kanal): 500mA
• Sürücü akımı (Her nokta): 58mA
