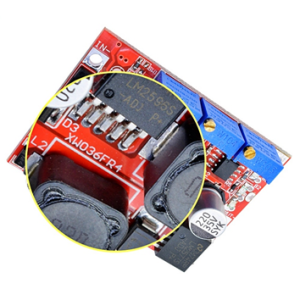

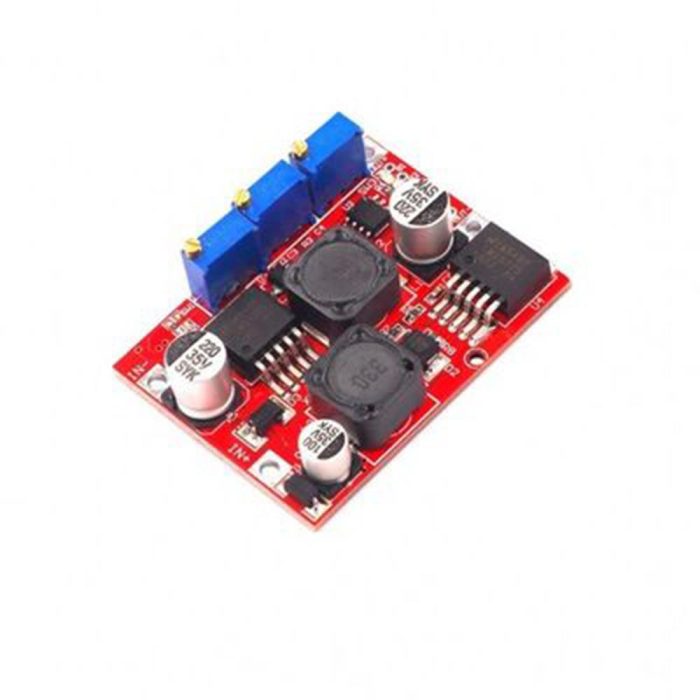

DC-DC Ayarlı Voltaj Yükseltici-Düşürücü Kartı (LM2577 + LM2596)

Bu Solar/Rüzgar Enerjisi Şarj CC/CV Güç Kaynağı Modülü, hem voltaj yükseltme (step-up) hem de voltaj düşürme (step-down) özelliklerine sahip, geniş bir giriş ve çıkış voltaj aralığında çalışan bir güç dönüştürücüdür. Bu modül, özellikle lityum iyon pil şarjı ve yüksek güçlü LED sürücüler için uygundur. Yüksek doğruluk ve güvenilirlik sağlayarak değişken giriş voltajında sabit çıkış sağlar.

Temel Özellikleri

• Giriş Voltajı: 4-35V DC
• Çıkış Voltajı: 1.25-25V DC (Sürekli Ayarlanabilir)
• Çıkış Akımı: 3A (Maksimum)
• Çıkış Gücü: 15W (15W üzeri kullanımlarda soğutucu gerektirir)
• Çalışma Sıcaklığı: -40°C ila +85°C
• Kısa Devre Koruması: Mevcut

Kullanım Alanları

• Yüksek Güçlü LED Sürücü: Modül, sabit akım sağlayarak yüksek güçlü LED’lerin güvenli bir şekilde çalışmasını destekler.
• Lityum İyon Pil Şarjı: 4V, 6V, 12V, 14V ve 24V lityum pillerin yanı sıra nikel-kadmiyum ve nikel-hidrojen pil paketlerinin şarjı için uygundur.
• Solar ve Rüzgar Enerjisi: Güneş paneli veya rüzgar jeneratörlerinden gelen enerjiyi regüle ederek batarya ve cihazlara güvenli güç sağlar.

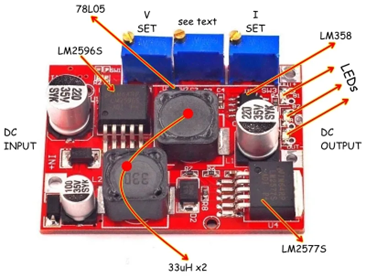

Modül Parametreleri ve Bağlantı Bilgileri

Bağlantı Noktaları: IN+ (Giriş pozitif), IN- (Giriş negatif), OUT+ (Çıkış pozitif), OUT- (Çıkış negatif)

Gösterge LED’leri ve Anlamları

Modül üzerinde üç gösterge LED bulunmaktadır:

• Kırmızı LED (B1-B2): Şarj Süreci Göstergesi
• Kırmızı LED: Sabit Akım Göstergesi
• Mavi LED: Şarj Tamamlandı Göstergesi

Şarj Ayarları ve Pil Şarj Yöntemi

1. Şarj Gerilimi ve Akım Ayarı

1. Şarj etmek istediğiniz pilin şarj voltajını ve akımını belirleyin.
2. Potansiyometreyi kullanarak çıkış voltajını yaklaşık 3V’a ayarlayın.
3. Multimetre ile çıkış kısa devre akımını ölçün ve istenen şarj akımına ulaşmak için potansiyometreyi ayarlayın.
4. Gerekirse şarj lambası akımını %10 olarak ayarlayın.
5. Çıkış voltajını ayarlayarak pilin şarj voltajına getirin, ardından pili bağlayın.

2. LED Sabit Akım Sürücü Kullanımı

1. LED’in çalışma akımını ve maksimum çalışma voltajını belirleyin.
2. Çıkış voltajını yaklaşık 3V olarak ayarlayın.
3. Multimetre ile çıkış kısa devre akımını ölçün ve çalışma akımına ulaşmak için potansiyometreyi ayarlayın.
4. Çıkış voltajını LED’in çalışma voltajına ayarlayın ve LED’i bağlayın.

Ek Bilgiler ve Uyarılar

• Modülün maksimum gücü 15W’tır; bu değeri aşacak şekilde kullanmak için mutlaka bir soğutucu ekleyin.
• Yüksek sıcaklık ortamlarında (>40°C) modülün uzun ömürlü çalışabilmesi için güç kullanımını azaltın veya soğutma desteği sağlayın.
• Gösterge LED’lerinin doğru çalışmaması bazı modellerde yeşil LED’in kullanılmasından kaynaklanabilir.
