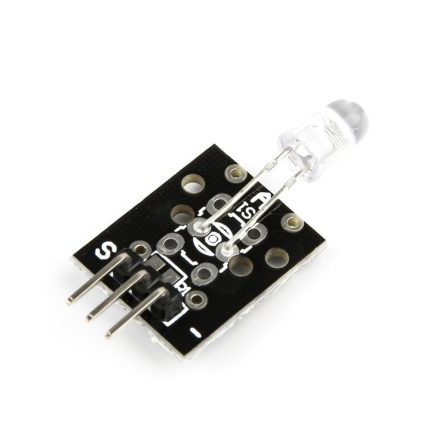

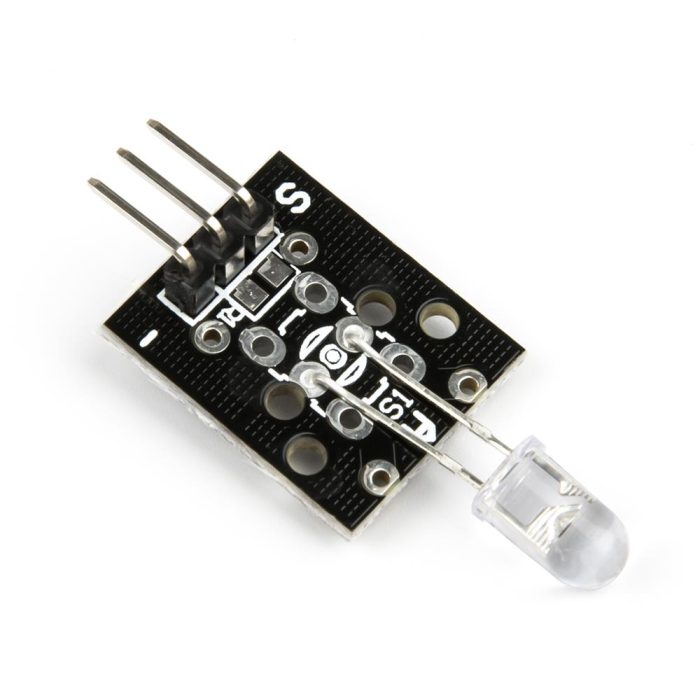

Kızılötesi IR Verici Sensörü Modülü

Neden Kızılötesi IR Verici Sensörü Modülü Tercih Edilmeli?

Kızılötesi IR verici sensörü modülü, elektronik projelerde kablosuz ve yönlü ışık tabanlı komut gönderimi yapmak için pratik bir çözümdür. Standart TV kumandalarında olduğu gibi IR LED üzerinden belirli zamanlamalara sahip darbeler gönderilerek alıcı cihazların komut algılaması sağlanabilir. Bu yapı, düşük maliyetli ve kısa mesafeli kontrol projeleri için oldukça kullanışlıdır.

Modül, özellikle IR alıcı sensörlerle birlikte kullanıldığında basit bir kızılötesi haberleşme sistemi kurmaya imkan tanır. Bir tarafta IR verici LED, diğer tarafta 38kHz IR alıcı kullanılarak buton komutu, cihaz kontrol kodu veya basit veri paketi gönderilebilir. Bununla birlikte IR verici modüller Wi-Fi, Bluetooth veya RF modüller gibi her yöne ve engel arkasına haberleşme sağlamaz. Alıcı ile verici arasında görüş hattı, doğru yönlendirme, uygun taşıyıcı frekans ve yeterli LED akımı gerekir.

Öne Çıkan Özellikler

• Kızılötesi verici modül: IR LED üzerinden görünmeyen kızılötesi ışık sinyali gönderir.
• 3.3V-5V DC çalışma: TLS ürün bilgisinde 3.3V-5V DC çalışma aralığı belirtilmiştir.
• KY-005 sınıfı yapı: Hobi elektroniğinde yaygın kullanılan IR LED verici modül yapısına sahiptir.
• 940nm IR ışık: Bu tip IR verici modüllerde yaygın olarak 940nm kızılötesi LED kullanılır.
• Uzaktan kumanda sinyali üretimi: Mikrodenetleyici yazılımı ile 38kHz taşıyıcılı IR protokolleri gönderilebilir.
• Arduino uyumlu kullanım: Arduino IRremote gibi kütüphanelerle IR sinyal gönderme projelerinde kullanılabilir.
• ESP32 ve STM32 projeleri: Uygun pin, zamanlama ve sürücü devresiyle farklı mikrodenetleyici platformlarında değerlendirilebilir.
• Fotoelektrik uygulamalar: IR alıcı, fototransistör veya demodüle IR alıcı ile birlikte algılama ve anahtarlama projelerinde kullanılabilir.
• Kompakt boyut: 16mm en ve 19mm boy ölçüsüyle küçük devre alanlarına kolayca yerleştirilebilir.
• Eğitim ve prototipleme için uygun: IR haberleşme, modülasyon, kumanda protokolü ve optik sinyal mantığını öğrenmek için kullanılabilir.

Kullanım Alanları

IR verici modülü, kızılötesi ışık üzerinden kısa mesafeli ve yönlü sinyal gönderimi gereken birçok elektronik projede kullanılabilir. Özellikle mevcut IR kumandaları taklit eden uygulamalar ve IR alıcı modüllerle eşleşen haberleşme projeleri için uygundur.

Kızılötesi IR Verici Sensörü Modülü Ne İşe Yarar?

Kızılötesi IR Verici Sensörü Modülü, mikrodenetleyiciden gelen elektriksel sinyali kızılötesi ışık darbesine dönüştürür. Bu ışık darbeleri bir IR alıcı tarafından algılandığında cihaz kontrol komutu, buton kodu veya basit veri sinyali olarak yorumlanabilir. IR kumanda sistemlerinde genellikle 38kHz taşıyıcı frekans üzerine bindirilmiş zamanlamalı darbeler kullanılır.

Bu ürün alıcı sensör değildir; yalnızca IR ışık gönderir. Uzaktan kumanda sinyali oluşturmak için yazılım tarafında doğru protokol, doğru taşıyıcı frekans ve doğru darbe zamanlaması üretilmelidir. Arduino projelerinde IRremote kütüphanesi, gönderim kodlarını üretmeyi kolaylaştırır. Daha uzun mesafe veya daha güçlü IR çıkış isteniyorsa mikrodenetleyici pininden doğrudan sürmek yerine transistörlü bir LED sürücü devresi kullanılması daha doğru olur.

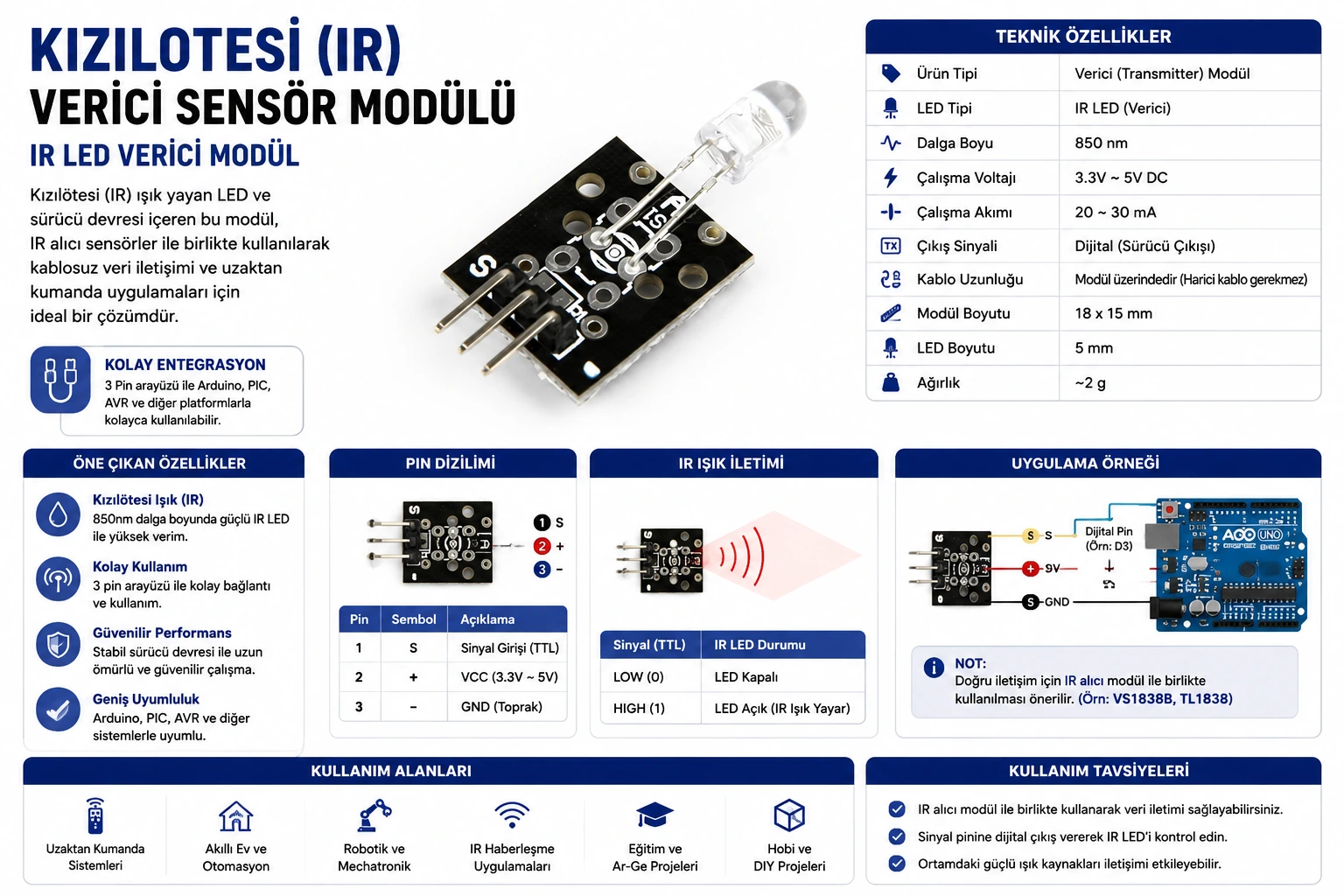

Teknik Özellikler

Bağlantı ve Kullanım Notları

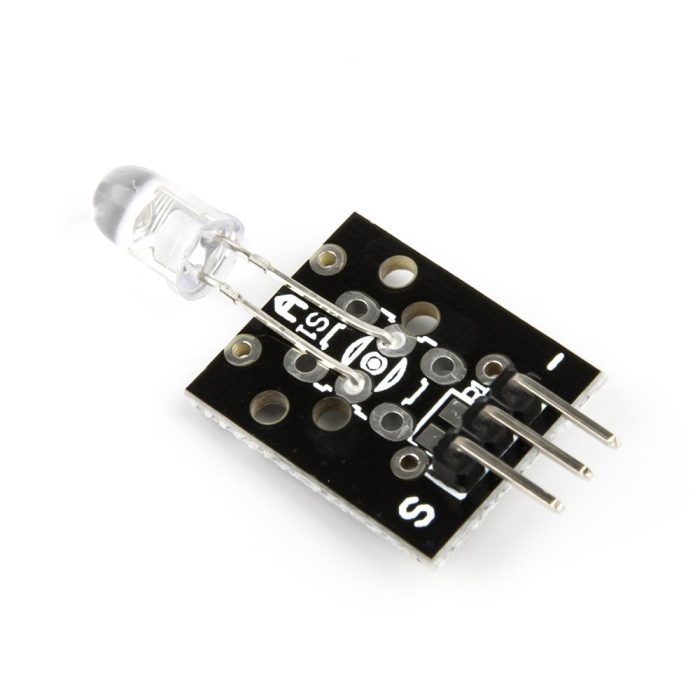

1. Pin dizilimini kontrol edin: KY-005 sınıfı modüllerde pin işaretleri üreticiye göre değişebilir. Bağlantıdan önce S, orta pin ve GND işaretleri mutlaka doğrulanmalıdır.
2. Seri direnç kullanımını ihmal etmeyin: IR LED doğrudan yüksek akımla sürülmemelidir. LED akımını sınırlamak için uygun seri direnç veya sürücü devresi kullanılmalıdır.
3. 38kHz sinyali yazılımla üretin: Modül kendi başına 38kHz taşıyıcı üretmez. Kumanda sinyali için mikrodenetleyici doğru frekansta darbe üretmelidir.
4. IRremote kütüphanesi kullanın: Arduino projelerinde NEC, RC5 ve benzeri protokol gönderimleri için IRremote kütüphanesi pratik çözüm sağlar.
5. Mikrodenetleyici pin akımını aşmayın: Daha yüksek menzil isteniyorsa IR LED doğrudan IO pininden değil, NPN transistör veya MOSFET sürücü üzerinden sürülmelidir.
6. Alıcı ile görüş hattı sağlayın: IR ışık duvar arkasından geçmez. Verici LED’in alıcı sensöre doğru yönlendirilmesi gerekir.
7. Ortam ışığını dikkate alın: Güneş ışığı, floresan veya güçlü LED aydınlatmalar IR alıcı tarafında parazite neden olabilir.
8. Alıcı frekansını eşleştirin: Kumanda projelerinde 38kHz alıcı ile 38kHz taşıyıcılı sinyal eşleşmesi daha kararlı sonuç verir.
9. IR ışığa doğrudan bakmayın: IR ışık görünmez olduğu için LED’in çalışıp çalışmadığı gözle anlaşılamaz; doğrudan göze yönlendirilmemelidir.

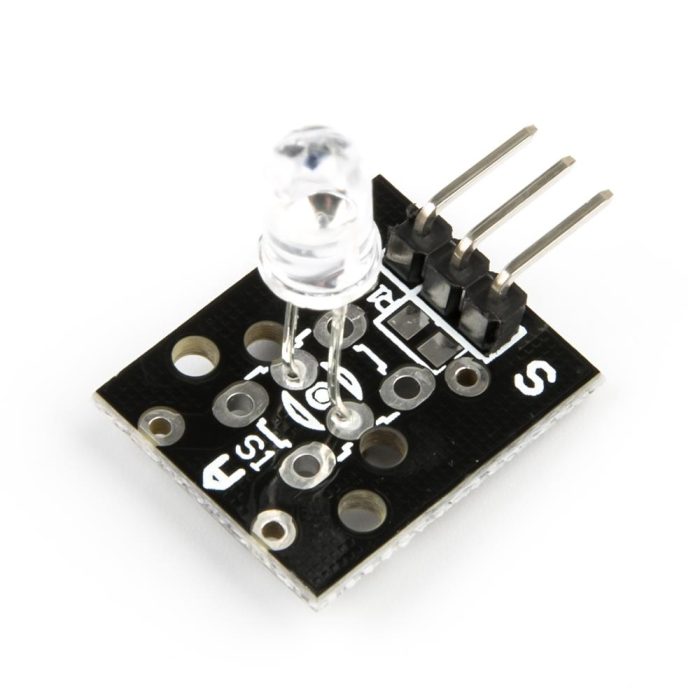

IR Verici Modülü Nedir?

IR verici modülü, elektrik sinyalini kızılötesi ışık sinyaline dönüştüren basit bir optoelektronik modüldür. Üzerindeki IR LED, mikrodenetleyici tarafından sürüldüğünde insan gözünün göremediği kızılötesi ışık yayar. Bu ışık, uygun IR alıcı modül tarafından algılanarak dijital sinyale dönüştürülebilir.

Bu yapı, klasik uzaktan kumanda sistemlerinin temel çalışma mantığını oluşturur. Kumanda üzerindeki IR LED, belirli protokolde kodlanmış darbeler gönderir; cihaz üzerindeki IR alıcı ise bu darbeleri çözümler. Kızılötesi sistemler düşük maliyetlidir ancak yönlü çalışır ve arada engel olduğunda sinyal iletimi kesilebilir.

38kHz IR Sinyal Neden Kullanılır?

38kHz IR sinyal, birçok uzaktan kumanda sisteminde kullanılan yaygın taşıyıcı frekanstır. IR LED sürekli açık bırakılmak yerine 38kHz civarında hızlı şekilde açılıp kapatılır. Bu taşıyıcı sinyal, veri darbeleriyle birlikte gönderilerek alıcı modülün ortam ışığından daha az etkilenmesi sağlanır.

38kHz IR alıcı modüller, bu taşıyıcı frekansa duyarlı olacak şekilde tasarlanır. Bu nedenle verici tarafında doğru frekans ve protokol zamanlaması üretmek önemlidir. Frekans çok saparsa alıcı sinyali zayıf algılayabilir veya hiç algılamayabilir. Arduino IRremote gibi kütüphaneler bu taşıyıcı ve protokol zamanlamasını yazılım tarafında kolaylaştırır.

IR Verici ile IR Alıcı Arasındaki Fark Nedir?

IR verici, kızılötesi ışık yayan taraftır. Bu ürün gibi IR LED modülleri, komut veya veri sinyalini ışık darbesi olarak gönderir. IR alıcı ise gelen kızılötesi ışığı algılayan ve demodüle ederek dijital çıkış veren sensördür. Örneğin VS1838B veya TL1838 gibi alıcılar, 38kHz taşıyıcılı IR kumanda sinyallerini okuyabilir.

Tek yönlü kumanda projelerinde bir verici ve bir alıcı gerekir. Sadece IR verici modülü kullanılarak sinyal gönderilebilir; ancak gönderilen sinyalin algılanması için karşı tarafta uygun frekanslı IR alıcı bulunmalıdır. Mevcut TV veya klima gibi cihazlar zaten alıcı devreye sahip olduğu için doğru protokol gönderildiğinde bu cihazlar kontrol edilebilir.

Kızılötesi IR Verici Sensörü Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu Kızılötesi IR Verici Sensörü Modülü, 38kHz IR alıcı modüller, TL1838 / VS1838B alıcılar, Arduino Uno, Arduino Nano, ESP32, STM32, Raspberry Pi Pico, NPN transistörler, MOSFET sürücü devreleri, dirençler, breadboard, jumper kablolar, robotik kontrol kartları ve ev otomasyonu prototipleriyle birlikte kullanılabilir. Bağlantı öncesinde LED akımı, seri direnç değeri, pin dizilimi, taşıyıcı frekans, alıcı tipi ve yazılım protokolü birlikte değerlendirilmelidir.

Teknik Referans

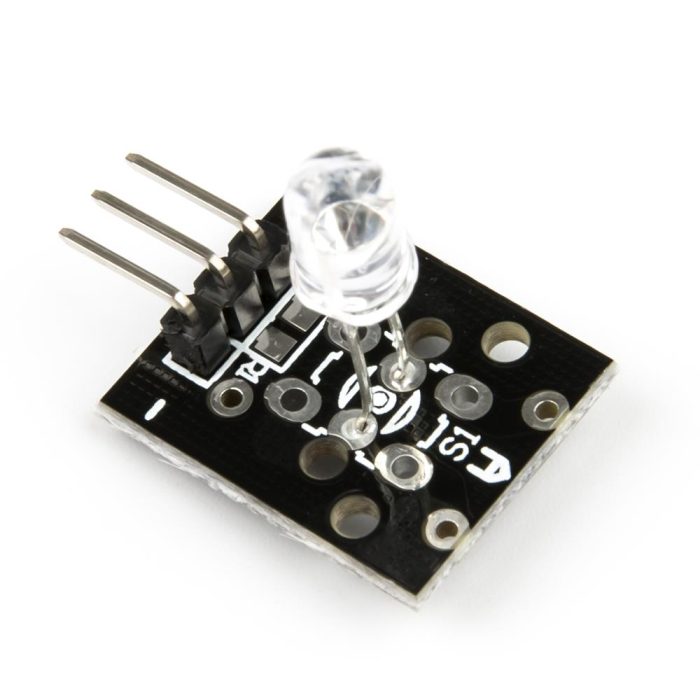

KY-005 sınıfı IR verici modüller temel olarak kızılötesi ışık yayan LED içerir. Joy-IT SensorKit dokümanında KY-005 modülünün 940nm kızılötesi ışık yaydığı, IR ışığın insan gözüyle görünmediği, LED’in korunması için giriş gerilimine göre seri direnç kullanılması gerektiği ve 3.3V için 120Ω, 5V için 220Ω direnç önerildiği belirtilir. Detaylı teknik bilgi için
Joy-IT KY-005 IR transmitter teknik sayfasını inceleyebilirsiniz.

Arduino projelerinde IR sinyal gönderme ve alma işlemleri için IRremote kütüphanesi kullanılabilir. Arduino kütüphane dokümantasyonunda IRremote’un birden fazla kızılötesi protokol ile gönderim ve alım yapabildiği belirtilir. Kütüphane hakkında bilgi için
Arduino IRremote kütüphane dokümantasyonunu inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Kızılötesi IR Verici Sensörü Modülü

Sık Sorulan Sorular

Kızılötesi IR Verici Sensörü Modülü nedir?

Mikrodenetleyici sinyalini kızılötesi ışığa dönüştürerek IR komut veya veri gönderimi yapmaya yarayan IR LED verici modülüdür.

Kaç volt ile çalışır?

TLS ürün bilgisinde çalışma gerilimi 3.3V – 5V DC olarak belirtilmiştir.

Bu ürün IR alıcı mıdır?

Hayır. Bu ürün IR vericidir. Gelen IR sinyalleri okumaz; kızılötesi ışık sinyali gönderir.

Arduino ile kullanılabilir mi?

Evet. Arduino dijital çıkışı veya uygun PWM pinleriyle sürülebilir. IR kumanda protokolleri için IRremote kütüphanesi kullanılabilir.

ESP32 ile kullanılabilir mi?

Evet. ESP32 ile 3.3V seviyesinde kullanılabilir. LED akımı ve seri direnç değeri doğru seçilmelidir.

TV kumandası gibi sinyal gönderebilir mi?

Evet, doğru IR protokol kodu ve 38kHz taşıyıcı sinyal yazılımla üretildiğinde TV kumandası benzeri sinyaller gönderilebilir.

Kendi başına 38kHz sinyal üretir mi?

Hayır. Modül yalnızca IR LED içerir. 38kHz taşıyıcı ve protokol zamanlaması mikrodenetleyici yazılımıyla üretilmelidir.

Seri direnç gerekir mi?

IR LED akımını sınırlamak için seri direnç veya uygun sürücü devresi kullanılmalıdır. Aksi halde LED veya mikrodenetleyici pini zarar görebilir.

Boyutları nedir?

TLS ürün bilgisinde modül eni 16mm, boyu 19mm ve PCB kalınlığı 1.5mm olarak belirtilmiştir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet Kızılötesi IR Verici Sensörü Modülü bulunur.
