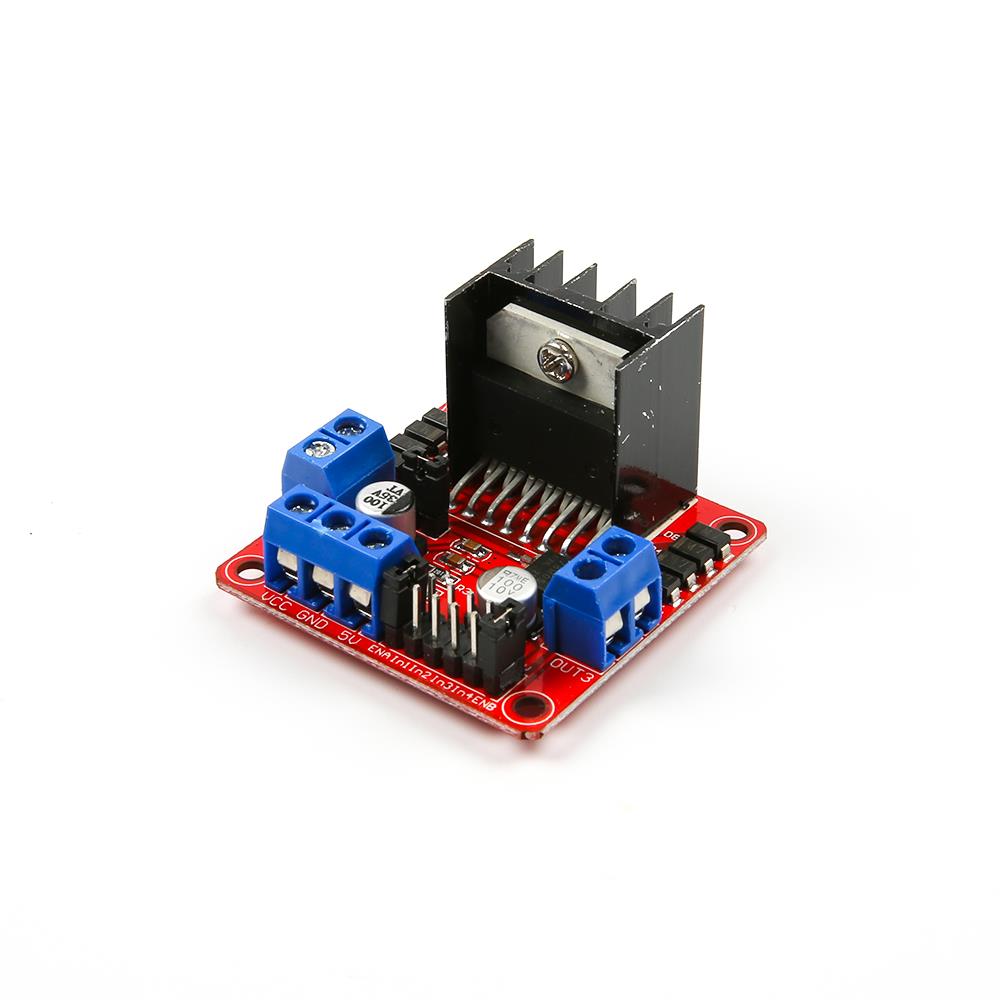

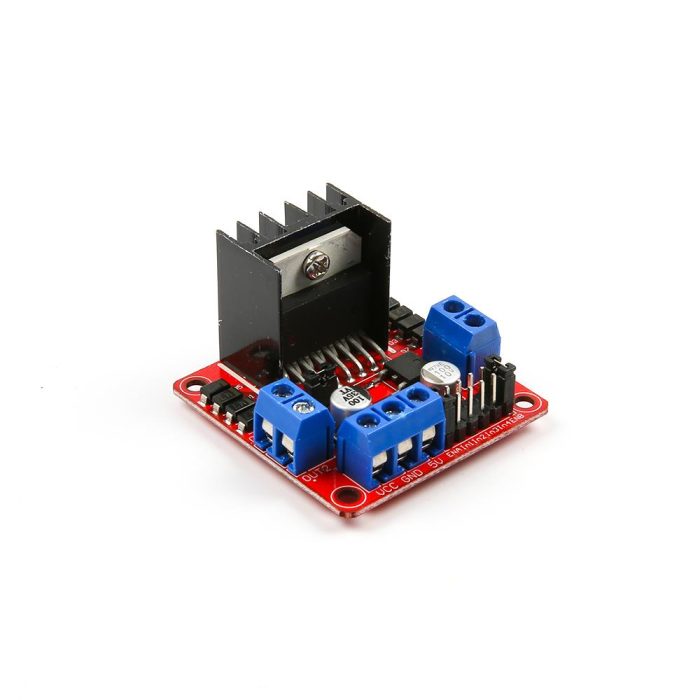

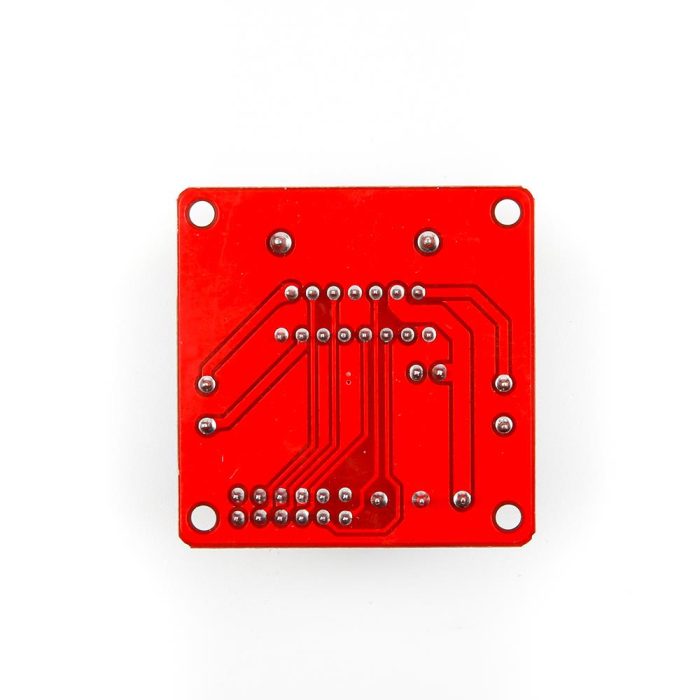

L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı (Kırmızı PCB)

Ürün İsmi: L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı

Ürün Açıklaması:

L298N motor sürücü kartı, 24V’a kadar olan motorları sürmek için tasarlanmış iki kanallı bir karttır. Her kanal, 2A’ye kadar akım sağlayabilir. Bu kart, L298N motor sürücü entegresini kullanarak, sumo, mini sumo, çizgi izleyen robotlar ve çeşitli motor kontrol uygulamaları için kullanılabilir.

Teknik Özellikler:

• İki ayrı motoru bağımsız olarak kontrol edebilme.
• Her kanala 2A akım verebilme.
• Dahili regülatör mevcut.
• Yüksek sıcaklık ve kısa devre koruması.
• Motor dönüş yönüne göre yanıp sönen LED’ler.

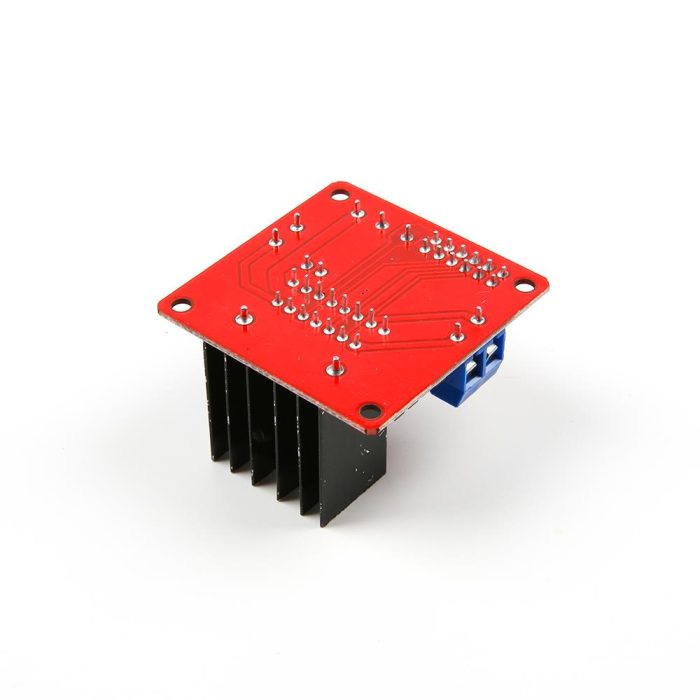

• Kart üzerinde dahili soğutucu.
• Akım okuma (current sense) pinleri dışa verilmiş.
• Kartın 4 yanında, yüzeye sabitlemek için 4 vida deliği bulunmakta.

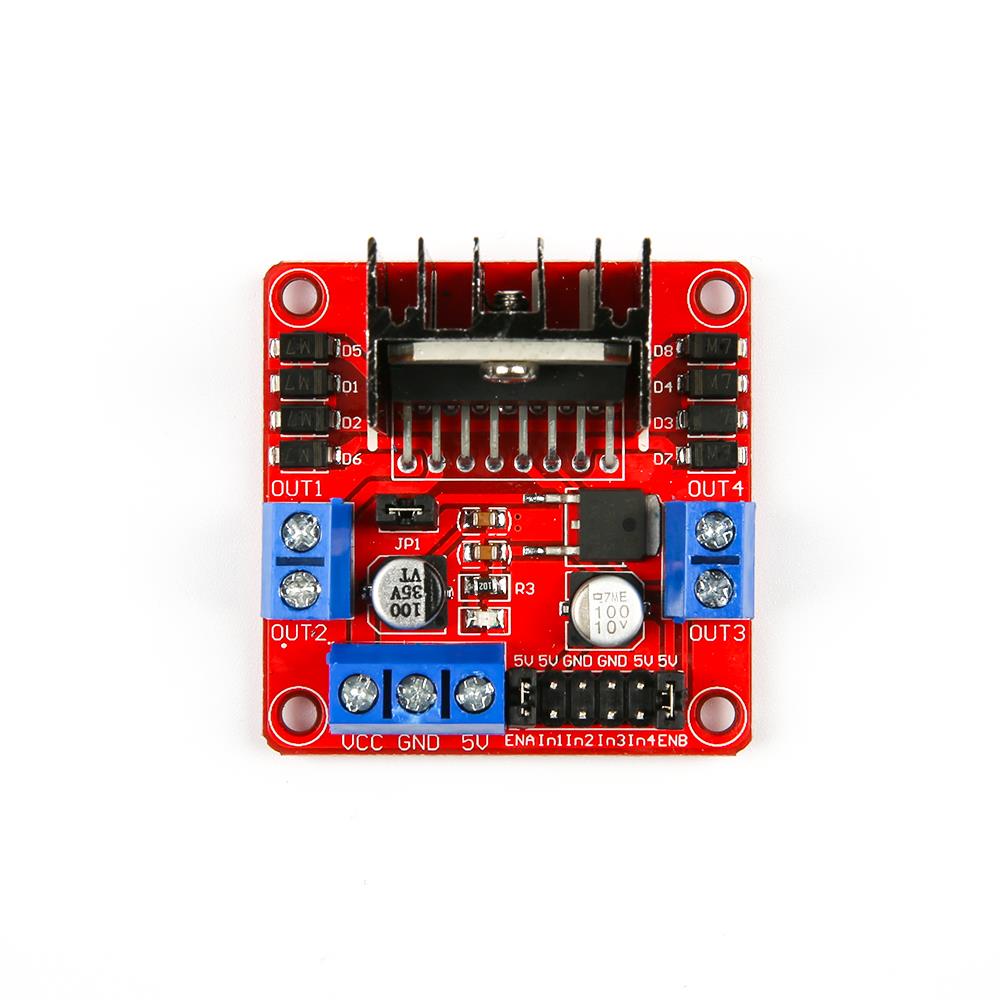

Pin Bağlantıları:

• ENA: Sol motor kanalını aktif etme pini
• IN1: Sol motor 1. girişi
• IN2: Sol motor 2. girişi
• IN3: Sağ motor 1. girişi
• IN4: Sağ motor 2. girişi
• ENB: Sağ motor kanalını aktif etme pini
• MotorA: Sol motor çıkışı
• MotorB: Sağ motor çıkışı
• VCC: Besleme voltaj girişi (4.8V-24V)
• GND: Toprak bağlantısı
• 5V: 5V çıkışı
• Ayrıca, L298N voltaj regulatörlü çift motor sürücü kartı üzerinde, opsiyonel kullanımlar için jumper takılabilen pinler de bulunmaktadır. Bu pinler, farklı özellikleri aktif etmek veya devre dışı bırakmak için kullanılabilir.

Örneklenecek Olursa;:

1. CSA: A motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilir.
2. CSB: B motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılarak çekilen akım değeri analog voltaj olarak okunabilir.
3. V1, V2, V3, V4: IN1, IN2, IN3, IN4 girişlerini 5V’a çeken pull-up direncine bağlı jumperler.
4. 5V-EN: 7805 hattını aktif veya pasif hale getiren jumperlar.
5. Bu ayarlar ve jumperler, kartın özelliklerini genişletmek ve uygulamalara göre özelleştirmek için kullanılabilir.

Paket İçeriği:

• 1 Adet L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı
