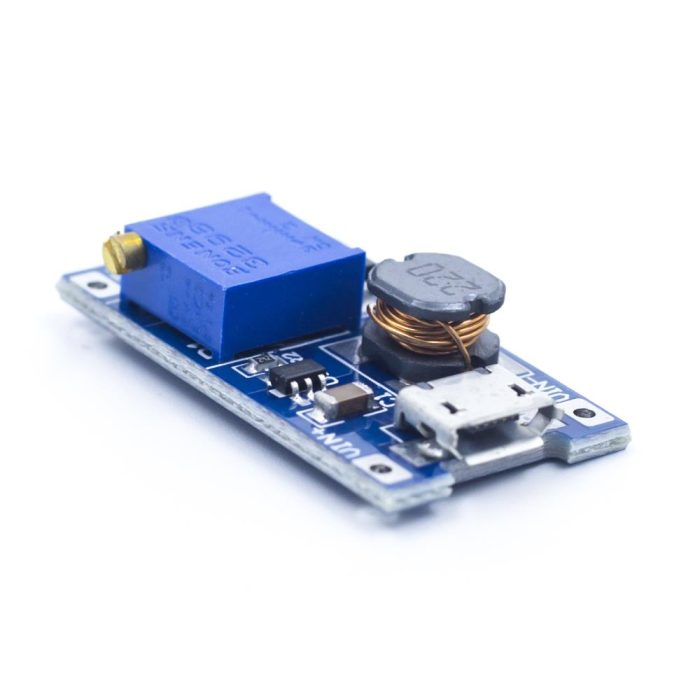

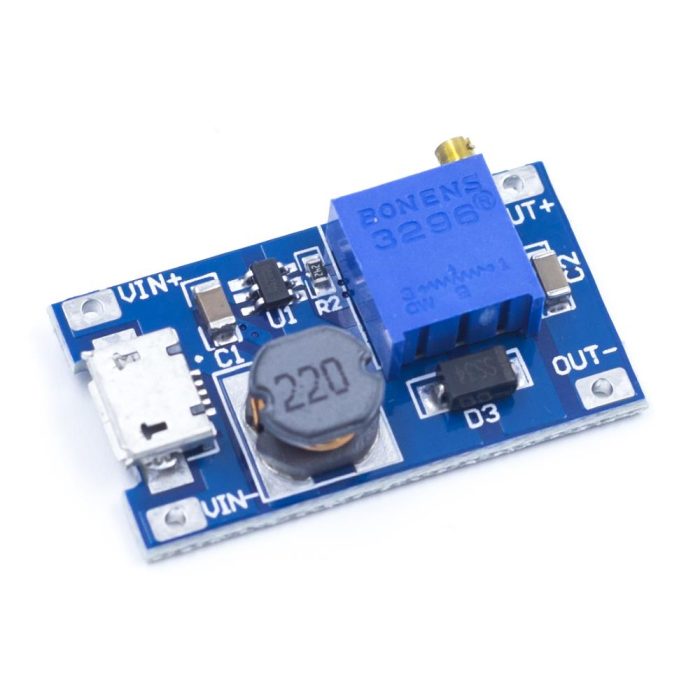

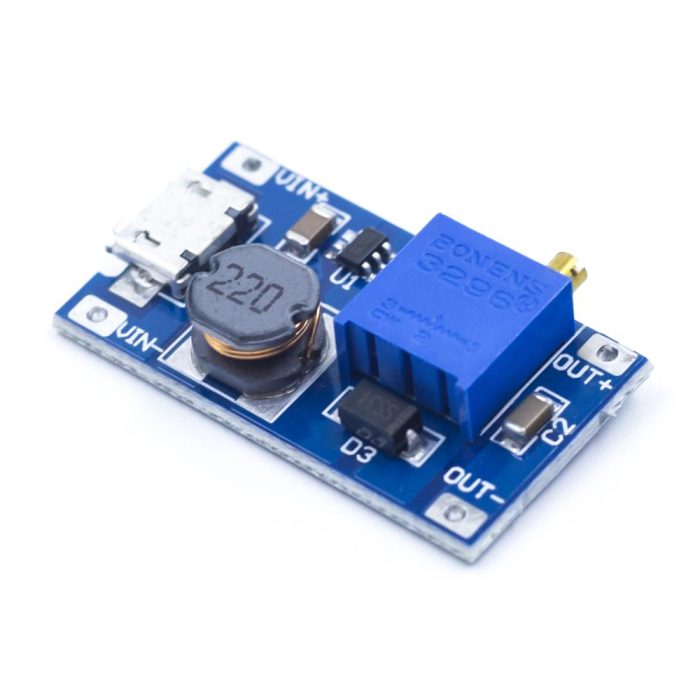

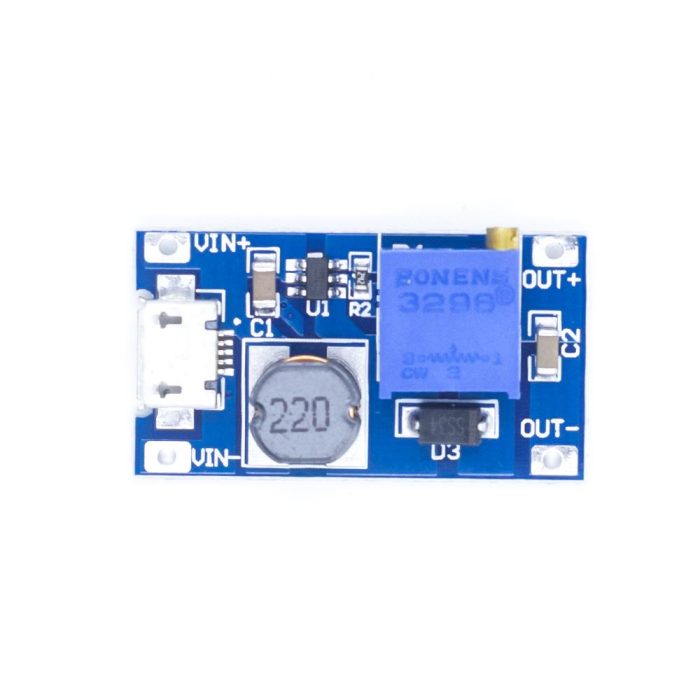

MT3608 2A Yükselteç DC-DC Aşamalı Güç Modülü Micro Usb Girişli Gerilim Yükseltici Modül

Neden MT3608 2A Step-Up Güç Modülü Tercih Edilmeli?

MT3608 2A step-up güç modülü, batarya, pil grubu, düşük voltajlı adaptör veya USB benzeri kaynaklardan daha yüksek DC gerilim elde etmek için pratik bir çözüm sunar. Örneğin 3.7V lityum pil ile 5V devre besleme, 5V girişten 9V veya 12V düşük akımlı devre besleme gibi uygulamalarda kullanılabilir.

Modül üzerinde yer alan trimpot sayesinde çıkış voltajı uygulama ihtiyacına göre ayarlanabilir. Küçük boyutu, breadboard/prototip devrelerde kolay yerleşim sağlar. MT3608 entegresinin yüksek frekanslı anahtarlamalı boost yapısı, lineer regülatörlere göre daha verimli voltaj yükseltme imkanı sunar. Ancak 2A değeri maksimum sınır olarak değerlendirilmelidir; sürekli yüksek akımda ısınma ve verim kayıpları dikkate alınmalıdır.

Öne Çıkan Özellikler

• MT3608 tabanlı boost konvertör: Düşük DC gerilimi daha yüksek DC çıkış gerilimine yükseltmek için kullanılır.
• 2V-24V giriş voltajı: Pil, batarya, adaptör ve düşük voltajlı DC kaynaklarla kullanılabilir.
• 28V maksimum çıkış: Çıkış gerilimi, giriş geriliminden daha yüksek olacak şekilde trimpot ile ayarlanabilir.
• 2A maksimum çıkış akımı: Düşük ve orta güçlü elektronik devreler için uygundur; sürekli yüksek akımda soğutma gerekir.
• Trimpot ile voltaj ayarı: Kart üzerindeki ayar vidası çevrilerek çıkış gerilimi istenen seviyeye getirilebilir.
• Micro USB soketli yapı: Ürün varyantına göre pratik giriş bağlantısı için Micro USB soket bulunur; kart üzerindeki IN/OUT etiketleri kontrol edilmelidir.
• Maksimum %93 verimlilik: Uygun giriş/çıkış koşullarında yüksek verimli anahtarlamalı dönüştürme hedefler.
• 1.2MHz anahtarlama frekansı: MT3608 entegresi yüksek frekanslı boost dönüştürücü yapısına sahiptir.
• Kompakt boyut: Yaklaşık 36 x 17 x 14 mm kart boyutuyla küçük devrelerde kolayca kullanılabilir.
• Arduino ve hobi elektroniği uyumu: Sensör, mikrodenetleyici, düşük güçlü modül ve taşınabilir devre projelerinde kullanılabilir.

Nerelerde Kullanılır?

MT3608 DC-DC yükselteç modülü, giriş geriliminin yük için yetersiz kaldığı düşük güçlü elektronik uygulamalarda kullanılır. Özellikle batarya beslemeli projelerde daha yüksek ve ayarlanabilir çıkış gerilimi elde etmek için tercih edilir.

MT3608 2A DC-DC Step-Up Modül Ne İşe Yarar?

MT3608 2A DC-DC Step-Up Güç Modülü, girişine uygulanan DC gerilimi daha yüksek bir DC çıkış gerilimine dönüştürür. Bu tip devrelere boost konvertör veya voltaj yükseltici denir. Örneğin girişte 3.7V lityum pil kullanılırken çıkışta 5V elde edilebilir. Benzer şekilde 5V girişten düşük akımlı 9V veya 12V besleme ihtiyacı karşılanabilir.

Çıkış voltajı, kart üzerindeki trimpot ile ayarlanır. Ayar yapılırken çıkışa multimetre bağlanmalı ve istenen voltaj değeri ölçülerek kontrollü şekilde ayarlanmalıdır. Bu modül step-up yapıda olduğu için çıkış voltajı, giriş voltajından daha yüksek seçilmelidir. Girişten daha düşük voltaj elde etmek için step-down yani buck dönüştürücü kullanılmalıdır.

Teknik Özellikler

Kullanım ve Bağlantı Notları

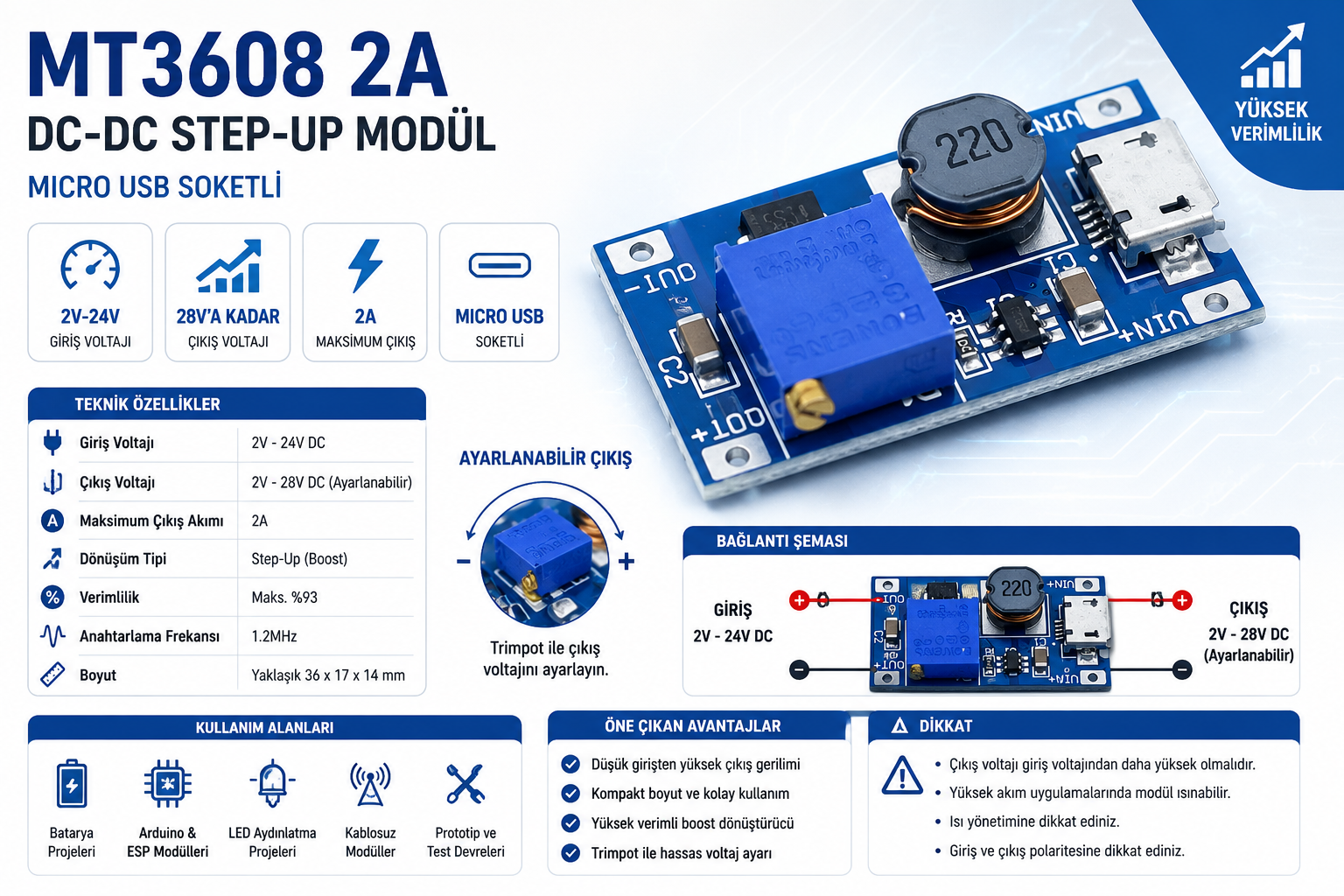

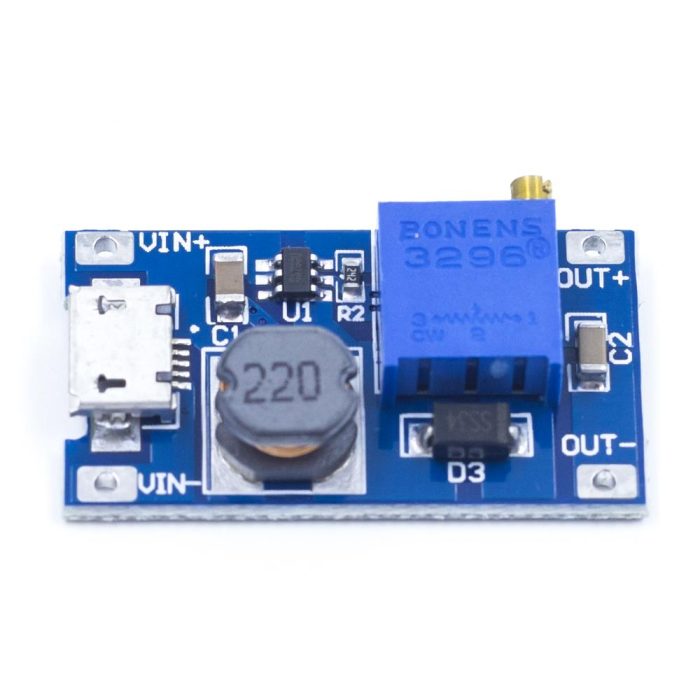

1. IN ve OUT yönünü kontrol edin: Giriş kaynağı IN+/IN- tarafına, beslenecek yük OUT+/OUT- tarafına bağlanmalıdır. Ters bağlantı modüle zarar verebilir.
2. Micro USB soketini kart etiketiyle doğrulayın: Bu tip modüllerde Micro USB soket genellikle giriş bağlantısı için kullanılır; ancak ürün başlığı ve kart varyantına göre bağlantı yönü mutlaka PCB üzerindeki IN/OUT etiketleriyle kontrol edilmelidir.
3. Çıkış voltajını yük bağlamadan ayarlayın: İlk kullanımda çıkışa multimetre bağlayarak trimpot üzerinden istenen voltaj ayarlanmalıdır.
4. Çıkış voltajını girişten yüksek seçin: Bu modül step-up dönüştürücüdür. Çıkış voltajı girişten düşük ayarlanırsa doğru çalışmaz; düşük voltaj için buck dönüştürücü gerekir.
5. Akım değerini güç hesabıyla değerlendirin: 2A değeri her giriş/çıkış voltajında sürekli sağlanabilecek garanti akım gibi düşünülmemelidir. Çıkış gücü arttıkça giriş akımı ve ısınma artar.
6. 1A üzeri kullanımda soğutma sağlayın: Sürekli yüksek akım çekilecekse modülün ısınması kontrol edilmeli ve yeterli hava akışı sağlanmalıdır.
7. Motor ve ani akım çeken yüklerde dikkatli olun: Motor, pompa, servo ve röle gibi yükler ilk kalkışta yüksek akım çekebilir. Bu tür yükler için daha güçlü regülatör veya uygun sürücü devresi tercih edilmelidir.
8. Kısa devreden koruyun: Çıkış kısa devresi veya hatalı trimpot ayarı modülün zarar görmesine neden olabilir.
9. Giriş kaynağının akım kapasitesini kontrol edin: Step-up devrelerde çıkış gücü yükseldikçe giriş tarafında daha yüksek akım gerekebilir. Güç kaynağı veya batarya buna göre seçilmelidir.

MT3608 Step-Up ile LM2596 Step-Down Arasındaki Fark Nedir?

MT3608 step-up modül, düşük giriş voltajını daha yüksek çıkış voltajına yükseltmek için kullanılır. Örneğin 3.7V pilden 5V elde etmek veya 5V girişten düşük akımlı 9V/12V çıkış almak için tercih edilir.

LM2596 gibi step-down modüller ise daha yüksek giriş voltajını daha düşük çıkış voltajına düşürmek için kullanılır. Örneğin 12V adaptörden 5V elde etmek için step-down modül gerekir. Bu nedenle proje ihtiyacına göre yükseltici boost veya düşürücü buck modül doğru seçilmelidir.

MT3608 ile XL6009 Yükseltici Modül Arasındaki Fark Nedir?

MT3608 modüller kompakt boyutlu, düşük ve orta güç seviyesindeki voltaj yükseltme uygulamaları için uygundur. Küçük sensör devreleri, mikrodenetleyici beslemesi ve taşınabilir projelerde avantaj sağlar.

XL6009 tabanlı yükseltici modüller genellikle daha büyük boyutlu ve daha yüksek güç ihtiyacına yönelik uygulamalarda tercih edilir. Daha yüksek akım, daha yüksek güç veya daha stabil soğutma gerektiren projelerde XL6009 gibi daha güçlü boost modüller değerlendirilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu MT3608 2A DC-DC step-up güç modülü, lityum pil, pil yuvası, batarya paketi, Arduino, ESP8266, ESP32, sensör modülleri, düşük güçlü LED devreleri, küçük elektronik kartlar, breadboard, jumper kablolar, multimetre ve prototip güç devreleriyle birlikte kullanılabilir. Kullanılacak yükün çalışma voltajı, akım ihtiyacı ve giriş kaynağının güç kapasitesi mutlaka hesaplanmalıdır.

Teknik Referans

MT3608 entegresi, yüksek verimli 1.2MHz anahtarlama frekansına sahip step-up konvertör yapısıyla küçük ve düşük güçlü uygulamalarda voltaj yükseltme için kullanılır. Giriş/çıkış gerilimi, yük akımı, verim, ısı ve soğutma koşulları proje tasarımında birlikte değerlendirilmelidir.

Kimler İçin Uygun?

Paket İçeriği

• 1 x MT3608 2A DC-DC Step-Up Güç Modülü Micro USB Soketli

Sık Sorulan Sorular

MT3608 2A DC-DC Step-Up Güç Modülü nedir?

MT3608 2A DC-DC Step-Up Güç Modülü, düşük DC giriş gerilimini daha yüksek DC çıkış gerilimine yükseltmek için kullanılan ayarlanabilir boost konvertör modülüdür.

Giriş voltajı kaç volttur?

Kaynak ürün bilgilerinde giriş voltajı 2V-24V DC olarak belirtilmiştir.

Çıkış voltajı kaç volta kadar ayarlanabilir?

Çıkış voltajı trimpot üzerinden ayarlanabilir ve kaynaklarda maksimum 28V DC olarak belirtilmiştir.

Bu modül voltaj düşürür mü?

Hayır. MT3608 step-up yani yükseltici modüldür. Çıkış voltajı giriş voltajından yüksek olmalıdır. Voltaj düşürmek için step-down modül kullanılmalıdır.

2A akımı sürekli verebilir mi?

2A değeri maksimum sınır olarak değerlendirilmelidir. Sürekli yüksek akımda modül ısınabilir; giriş/çıkış voltaj oranı, yük gücü ve soğutma koşulları dikkate alınmalıdır.

3.7V lityum pilden 5V elde etmek için kullanılabilir mi?

Evet. Uygun akım ihtiyacı olan devrelerde 3.7V lityum pilden 5V çıkış elde etmek için kullanılabilir. Pilin ve modülün akım kapasitesi kontrol edilmelidir.

5V girişten 12V çıkış alınabilir mi?

Evet, düşük akımlı yüklerde 5V girişten 12V çıkış alınabilir. Ancak çıkış gücü arttıkça giriş akımı da artar; güç kaynağı kapasitesi ve modül ısınması kontrol edilmelidir.

Micro USB soket giriş mi çıkış mı?

Bu tip MT3608 Micro USB soketli kartlarda soket çoğunlukla pratik güç girişi için kullanılır. Ancak ürün başlığı ve kart varyantı değişebildiği için bağlantı yapmadan önce PCB üzerindeki IN/OUT etiketleri mutlaka kontrol edilmelidir.

Çıkış voltajı nasıl ayarlanır?

Çıkışa multimetre bağlanır ve kart üzerindeki trimpot tornavida ile yavaşça çevrilerek istenen voltaj değeri ayarlanır. Ayar sırasında yük bağlamadan önce voltaj kontrol edilmelidir.

Motor veya servo beslemek için uygun mu?

Küçük ve düşük akımlı uygulamalar dışında motor, servo, pompa veya yüksek kalkış akımı çeken yükler için daha güçlü ve uygun akım kapasiteli regülatör tercih edilmelidir.
