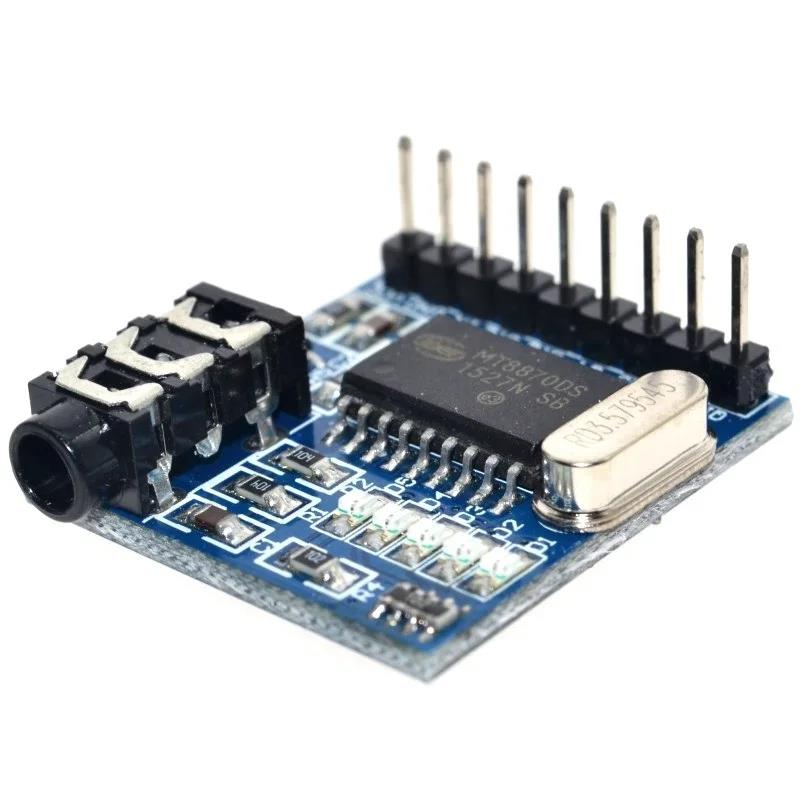

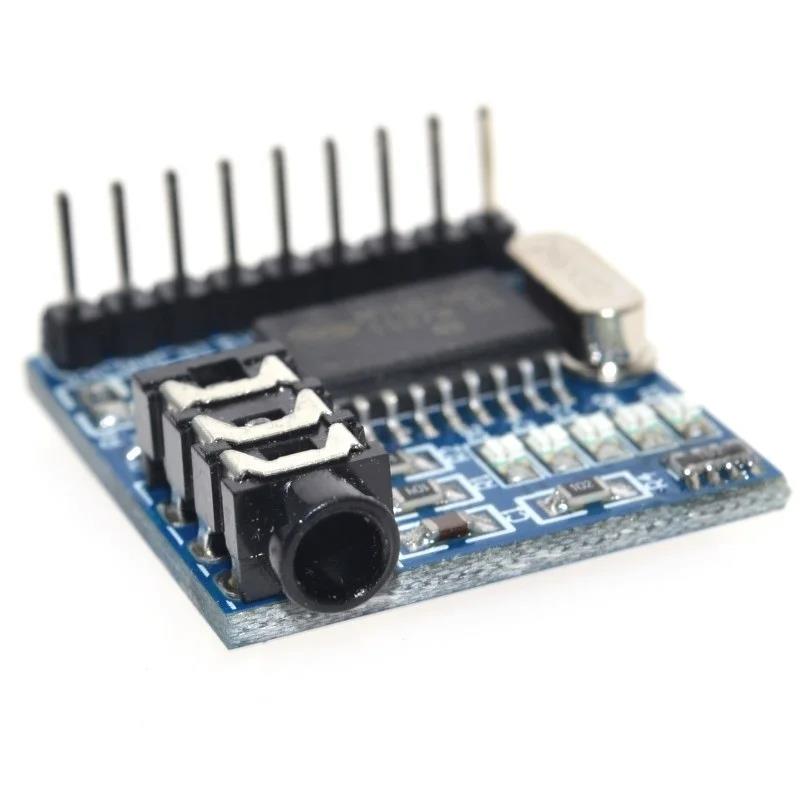

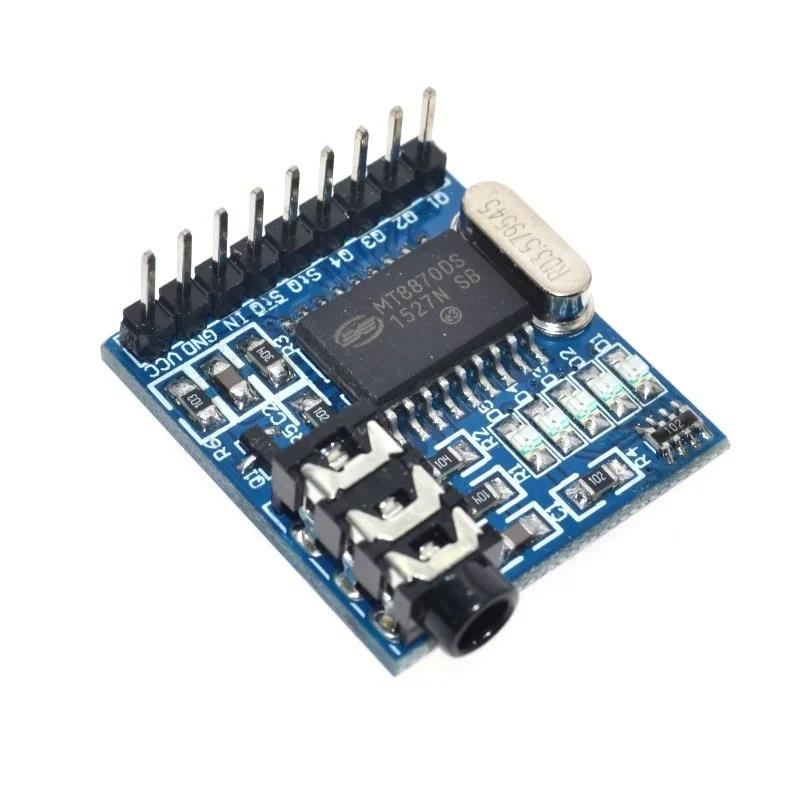

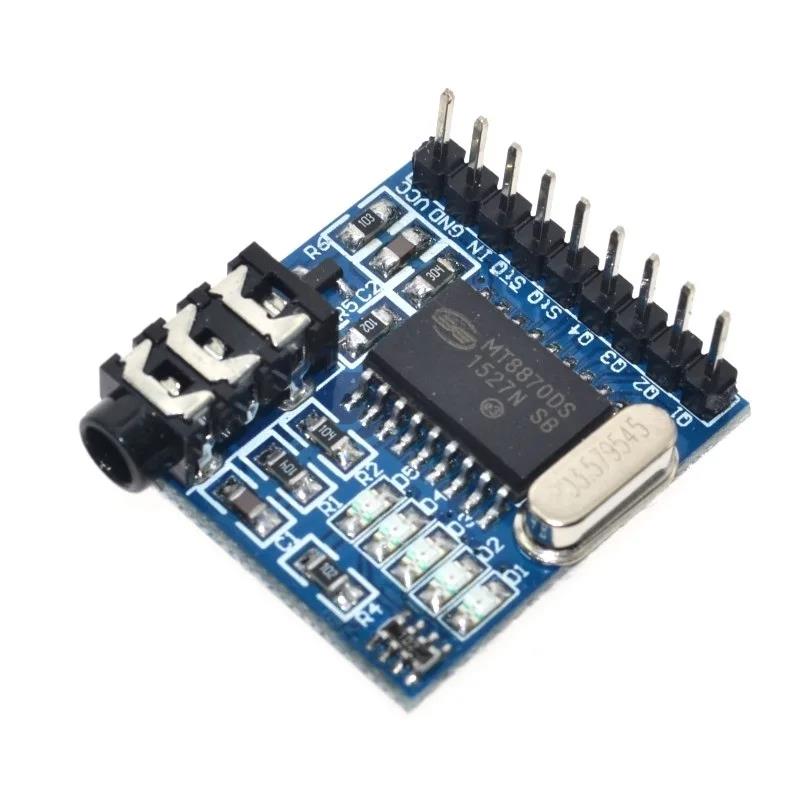

MT8870 DTMF Telefon Ses Çözücü Modül

Neden MT8870 DTMF Ses Çözücü Modül Tercih Edilmeli?

MT8870 DTMF ses çözücü modül, ses sinyali üzerinden komut almak isteyen projelerde kolay uygulanabilir bir çözümdür. DTMF sistemi, telefon tuşlarına basıldığında iki farklı frekansın aynı anda üretilmesi prensibine dayanır. MT8870 entegresi bu frekans çiftlerini algılar, doğrular ve ilgili tuşu 4 bit dijital koda dönüştürür.

Bu yapı sayesinde kullanıcı, telefon tuşlarıyla cihaz kontrolü, uzaktan röle tetikleme, robot yön kontrolü, alarm sistemi komutu, kapı otomasyonu tetikleme veya eğitim amaçlı haberleşme deneyleri geliştirebilir. Modül doğrudan güç yükü sürmek için değil, dijital komut bilgisi üretmek için kullanılır. Röle, motor, solenoid veya yüksek akımlı yükler kontrol edilecekse araya uygun sürücü devresi eklenmelidir.

Öne Çıkan Özellikler

• MT8870 DTMF decoder entegresi: DTMF ton çiftlerini algılayarak dijital veri çıkışı sağlar.
• 16 DTMF tuş desteği: Standart DTMF sistemindeki 16 ton çiftini çözmeye uygun entegre mimarisi kullanır.
• 4 bit çıkış: Q1, Q2, Q3 ve Q4 pinleri üzerinden tuş bilgisi dijital olarak okunabilir.
• STD veri hazır pini: Geçerli ton algılandığında mikrodenetleyiciye veri hazır sinyali verilebilir.
• Dahili ses giriş jakı: Telefon veya ses kaynağından gelen DTMF tonlarını modüle kolayca iletmeyi sağlar.
• 5 LED gösterge: Çıkış durumunun gözlemlenmesine yardımcı dijital bilgi LED’leri bulunur.
• Arduino ve Raspberry Pi uyumu: Dijital çıkış pinleri mikrodenetleyici projelerinde okunabilir.
• Telefonla kontrol uygulamalarına uygun: Tuş komutlarını dijital kontrole dönüştürmek için kullanılabilir.
• Kompakt modül yapısı: Breadboard, jumper kablo ve proje kutusu uygulamalarına entegre edilebilir.
• Eğitim ve prototipleme için ideal: DTMF haberleşme, ton çözme ve dijital çıkış okuma mantığını uygulamalı gösterir.

Kullanım Alanları

MT8870 telefon ses çözücü modül, DTMF tonlarını dijital komuta çevirmek gereken birçok elektronik ve mikrodenetleyici projesinde kullanılabilir. Ses kaynağından gelen telefon tuş tonu, modül tarafından çözülür ve kontrol kartı bu çıkışa göre işlem yapabilir.

MT8870 DTMF Telefon Ses Çözücü Modül Ne İşe Yarar?

MT8870 DTMF Telefon Ses Çözücü Modül, telefon tuş seslerini elektronik devre tarafından anlaşılabilir dijital bilgiye dönüştürür. Kullanıcı telefon tuşuna bastığında iki frekanstan oluşan DTMF ton çifti üretilir. Modül bu sesi algılar, geçerli bir DTMF tonu olup olmadığını kontrol eder ve ilgili tuşa karşılık gelen 4 bit çıkış bilgisini üretir.

Bu 4 bit bilgi mikrodenetleyici tarafından okunarak farklı komutlara dönüştürülebilir. Örneğin “1” tuşu röle açma, “2” tuşu röle kapama, “5” tuşu robot durdurma veya “#” tuşu alarm iptal komutu olarak yazılımda tanımlanabilir. Modül donanım olarak DTMF çözümleme yapar; hangi tuşun hangi işi yapacağı ise Arduino, Raspberry Pi veya başka bir kontrol kartında yazılan yazılım ile belirlenir.

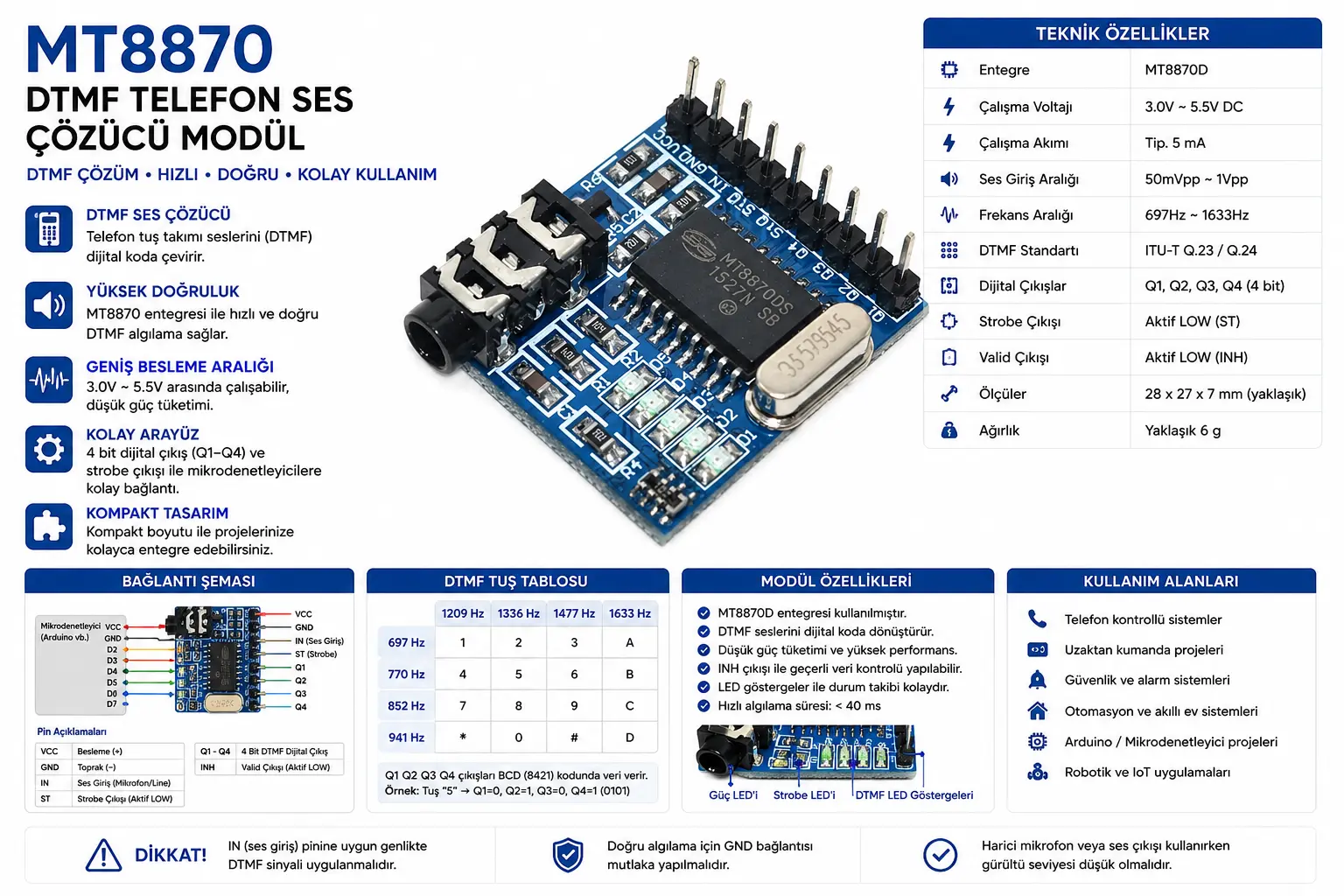

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Ses kaynağını uygun seviyede bağlayın: Telefon veya ses kaynağının kulaklık çıkışı aşırı yüksek seviyede verilirse girişte distorsiyon oluşabilir. Ses seviyesi orta seviyeden başlanarak ayarlanmalıdır.
2. Q1-Q4 pinlerini dijital giriş olarak okuyun: Bu pinler tuş bilgisini 4 bit olarak verir. Mikrodenetleyicide giriş pinleri olarak tanımlanmalıdır.
3. STD pinini veri hazır sinyali olarak kullanın: STD pini aktif olduğunda Q1-Q4 üzerindeki bilginin geçerli olduğu kabul edilebilir.
4. GND ortak bağlantısı yapın: Modül ve mikrodenetleyici aynı referans toprak hattını paylaşmalıdır.
5. Raspberry Pi kullanırken lojik seviyeyi kontrol edin: Raspberry Pi GPIO pinleri 3.3V seviyededir. Modül 5V çıkış veriyorsa seviye dönüştürücü veya uygun arayüz kullanılmalıdır.
6. ESP32 ile kullanırken giriş seviyesine dikkat edin: ESP32 girişleri 3.3V toleranslıdır. 5V dijital çıkış doğrudan uygulanmamalıdır.
7. Telefon hattına doğrudan bağlamayın: Klasik telefon hatlarında yüksek zil gerilimi ve hat standartları bulunabilir. Modül, telefonun ses çıkışı veya izole edilmiş düşük seviyeli ses sinyaliyle kullanılmalıdır.
8. Gürültülü ses ortamında filtreleme düşünün: Düşük kaliteli kablo, zayıf ses seviyesi veya parazitli kaynak hatalı ton algılamaya neden olabilir.
9. Yükleri doğrudan çıkış pinlerine bağlamayın: Röle, motor, lamba veya solenoid kontrol edilecekse transistör, MOSFET, röle modülü veya sürücü devresi kullanılmalıdır.

DTMF Nedir?

DTMF, “Dual-Tone Multi-Frequency” ifadesinin kısaltmasıdır. Telefon tuş takımındaki her tuş, biri düşük frekans grubundan diğeri yüksek frekans grubundan olmak üzere iki ses frekansının aynı anda üretilmesiyle temsil edilir. Bu nedenle telefon tuş sesleri yalnızca basit bir bip sesi değil, çözümlenebilir frekans çiftlerinden oluşan komut sinyalleridir.

MT8870 gibi DTMF decoder entegreleri, bu frekans çiftlerini filtreler ve hangi tuşa basıldığını dijital kod olarak üretir. Böylece telefon üzerinden gönderilen tuş komutları mikrodenetleyici yazılımında işlenebilir. Bu yapı eski telefon sistemleri, uzaktan kontrol, interkom, alarm, robotik ve eğitim projelerinde yaygın olarak kullanılır.

MT8870 Entegresi Nasıl Çalışır?

MT8870, DTMF sinyalini önce düşük ve yüksek frekans gruplarına ayırır. Ardından dijital decoder bölümü bu iki frekansın geçerli bir DTMF tuş çiftine karşılık gelip gelmediğini kontrol eder. Geçerli ton algılandığında çıkış latch yapısı üzerinden 4 bit kod üretilir.

STD pini, çözülen verinin geçerli olduğunu belirtmek için kullanılabilir. Mikrodenetleyici tarafında en doğru okuma yöntemi, STD pininin durumunu izlemek ve aktif olduğunda Q1-Q4 pinlerini okumaktır. Bu yöntem, geçersiz ses, parazit veya geçiş anlarında hatalı tuş algılama riskini azaltır.

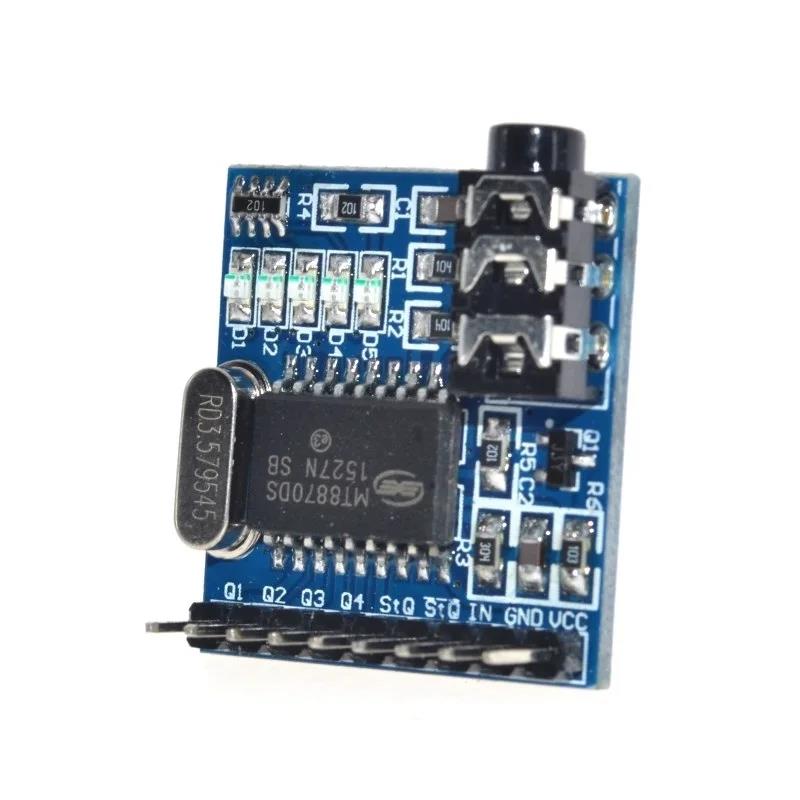

Q1, Q2, Q3, Q4 ve STD Pinleri Ne İşe Yarar?

Q1, Q2, Q3 ve Q4, MT8870 tarafından çözülen tuş bilgisinin 4 bit dijital karşılığını verir. Bu çıkışlar mikrodenetleyici giriş pinlerine bağlanarak okunur. Yazılımda bu 4 bitlik kombinasyon, ilgili tuş komutuna dönüştürülür.

STD, “Delayed Steering” veya veri hazır bilgisi olarak değerlendirilir. Modül geçerli bir DTMF tonu algıladığında STD pini aktif olur. Arduino gibi mikrodenetleyici sistemlerinde STD pini interrupt veya normal dijital giriş olarak kullanılabilir. STD aktif olduğunda Q çıkışlarını okumak, daha kararlı bir komut algılama yapısı sağlar.

Telefon ile Cihaz Kontrolünde Nelere Dikkat Edilmeli?

Telefonla DTMF kontrol yapılırken ses sinyalinin temiz olması önemlidir. Telefonun kulaklık çıkışı, ses seviyesi, kablo kalitesi ve modül giriş seviyesi doğru ayarlanmalıdır. Ses seviyesi çok düşükse ton algılanmayabilir; çok yüksekse distorsiyon oluşarak hatalı tuş çözümleme görülebilir.

Bu modül güvenlik kritik sistemlerde tek başına kimlik doğrulama veya erişim kontrol mekanizması olarak kullanılmamalıdır. Telefon tuş tonları kayıt edilebilir, tekrar üretilebilir veya benzer ses kaynaklarıyla taklit edilebilir. Kapı, alarm veya kritik cihaz kontrolü yapılacaksa yazılım tarafında ek doğrulama, zaman aşımı, şifre dizisi ve güvenli röle kontrol mantığı uygulanmalıdır.

MT8870 DTMF Ses Çözücü Modül Hangi Ürünlerle Birlikte Kullanılır?

Bu MT8870 DTMF Telefon Ses Çözücü Modül, Arduino, Raspberry Pi, ESP32, STM32, röle kartları, MOSFET sürücüler, LED göstergeler, buzzer modülleri, robot kontrol kartları, motor sürücüler, 5V güç kaynakları, jumper kablolar, breadboard, ses kabloları ve izole ses giriş devreleriyle birlikte kullanılabilir. Bağlantı öncesinde lojik seviye, besleme voltajı, ses giriş seviyesi, GND ortaklığı, STD okuma yöntemi ve çıkışların hangi yüke bağlanacağı kontrol edilmelidir.

Teknik Referans

Zarlink MT8870D / MT8870D-1 datasheet dokümanında entegre, band-split filtre ve dijital decoder fonksiyonlarını bir arada sunan komple DTMF receiver olarak tanımlanır. Dokümanda 16 DTMF ton çiftinin 4 bit koda çözümlenmesi, dahili giriş amplifikatörü, saat osilatörü, latched three-state bus interface, düşük güç tüketimi, adjustable guard time, power-down mode, inhibit mode ve remote control / telephone answering machine gibi uygulama alanları belirtilir. Detaylı teknik bilgi için
Zarlink MT8870D datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x MT8870 DTMF Telefon Ses Çözücü Modül

Sık Sorulan Sorular

MT8870 DTMF Telefon Ses Çözücü Modül nedir?

Telefon tuş seslerini algılayarak Q1-Q4 pinleri üzerinden 4 bit dijital çıkış bilgisine dönüştüren DTMF decoder modülüdür.

Hangi entegreyi kullanır?

Modül üzerinde MT8870 DTMF receiver / decoder entegresi bulunur.

Arduino ile kullanılabilir mi?

Evet. Q1-Q4 ve STD pinleri Arduino dijital girişleriyle okunarak tuş bilgisi yazılımda işlenebilir.

Raspberry Pi ile kullanılabilir mi?

Evet, ancak Raspberry Pi GPIO pinleri 3.3V seviyesinde olduğu için modül çıkış seviyeleri kontrol edilmeli ve gerekirse seviye dönüştürücü kullanılmalıdır.

STD pini ne işe yarar?

STD pini, geçerli DTMF tonu algılandığında veri hazır bilgisini verir. Q1-Q4 çıkışları bu sinyal aktif olduğunda okunabilir.

Q1-Q4 pinleri ne verir?

Q1-Q4 pinleri, çözülen telefon tuşunun 4 bit dijital karşılığını verir.

Telefon hattına doğrudan bağlanabilir mi?

Önerilmez. Klasik telefon hatlarında yüksek zil gerilimi ve hat standartları bulunabilir. Modül, telefonun kulaklık/ses çıkışı veya izole edilmiş düşük seviyeli ses sinyaliyle kullanılmalıdır.

Röleyi doğrudan sürebilir mi?

Hayır. Modül çıkışları dijital sinyal içindir. Röle veya yüksek akımlı yük kontrolünde röle modülü, transistor, MOSFET veya sürücü devresi kullanılmalıdır.

Ses tanıma yapar mı?

Hayır. Bu ürün konuşma tanıma yapmaz; yalnızca DTMF telefon tuş tonlarını çözmek için kullanılır.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet MT8870 DTMF Telefon Ses Çözücü Modül bulunur.
