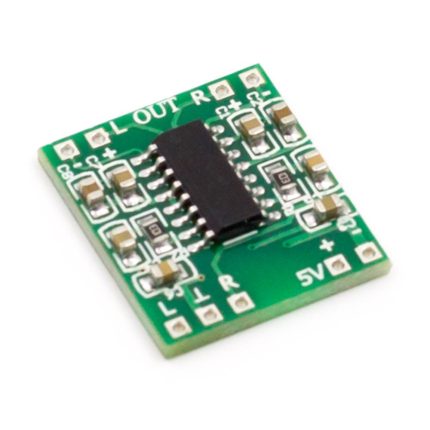

PAM8403 Mini Dijital Ses Yükseltici 2x3W

Neden PAM8403 Mini Dijital Ses Yükseltici Tercih Edilmeli?

PAM8403 Mini Dijital Ses Yükseltici, küçük boyutlu ses projelerinde düşük güç tüketimi ve pratik bağlantı avantajı sunar. Class D amplifikatör yapısı, klasik Class AB amfilere göre daha yüksek verimlilik sağlayarak taşınabilir ve USB beslemeli uygulamalarda avantaj oluşturur.

Modül, iki kanallı stereo ses çıkışı sunduğu için sol ve sağ hoparlör bağlantısı yapılabilir. Televizyon, radyo, bilgisayar çıkışı, mikrodenetleyici tabanlı sesli uyarı projeleri, taşınabilir hoparlörler ve küçük tanıtım sistemlerinde kullanılabilir. Uygun hoparlör seçimi, temiz besleme ve doğru ses girişi bağlantısı ses kalitesi için önemlidir.

Öne Çıkan Özellikler

• PAM8403 entegreli yapı: Kompakt Class D stereo ses yükseltici kartıdır.
• 2 kanal stereo çıkış: Sol ve sağ kanal için ayrı hoparlör çıkışı sunar.
• 3W + 3W güç: 5V besleme ve uygun hoparlör yüküyle kanal başına 3W sınıfı çıkış alınabilir.
• DC 2V-5.5V çalışma: USB, pil veya regüle DC besleme ile kullanılabilir.
• 4Ω hoparlör tavsiyesi: 2Ω / 4Ω / 8Ω hoparlörlerle kullanılabilir; 4Ω hoparlör önerilir.
• Class D amplifikatör: Küçük boyutta verimli ses yükseltme sağlar.
• Kısa devre koruması: Çıkış kısa devre durumlarına karşı koruma desteği sunar.
• Aşırı sıcaklık koruması: Entegre sıcaklığı yükseldiğinde koruma devresi devreye girebilir.
• Mini kart ölçüsü: 21mm x 18mm x 3.4mm boyutuyla kompakt cihazlara uygundur.
• Hobi ve taşınabilir projeler: USB hoparlör, oyuncak, radyo, uyarı sistemi ve tanıtım projelerinde kullanılabilir.

Kullanım Alanları

PAM8403 2x3W mini amfi kartı, düşük güçte stereo ses çıkışı gereken birçok elektronik projede kullanılabilir. Kompakt yapısı sayesinde taşınabilir ses sistemleri ve küçük kutu içi uygulamalarda yerden tasarruf sağlar.

PAM8403 Mini Dijital Ses Yükseltici Ne İşe Yarar?

PAM8403 Mini Dijital Ses Yükseltici, düşük seviyeli ses sinyalini hoparlörü sürebilecek seviyeye yükseltmek için kullanılır. Telefon, bilgisayar, MP3 modülü, Bluetooth ses modülü, mikrodenetleyici ses kartı veya benzeri bir ses kaynağından gelen sol-sağ ses sinyali modülün girişine verilir. Modül bu sinyali yükselterek iki ayrı hoparlöre aktarır.

Bu ürün özellikle küçük hoparlörleri çalıştırmak için uygundur. Ancak yüksek güçlü ses sistemi beklentisi olan uygulamalarda tercih edilmemelidir. Çıkış gücü sınırlı olduğu için yüksek ses seviyelerinde bozulma, distorsiyon veya çızırtı oluşabilir. Daha yüksek ses isteniyorsa daha güçlü amfi modülleri tercih edilmelidir.

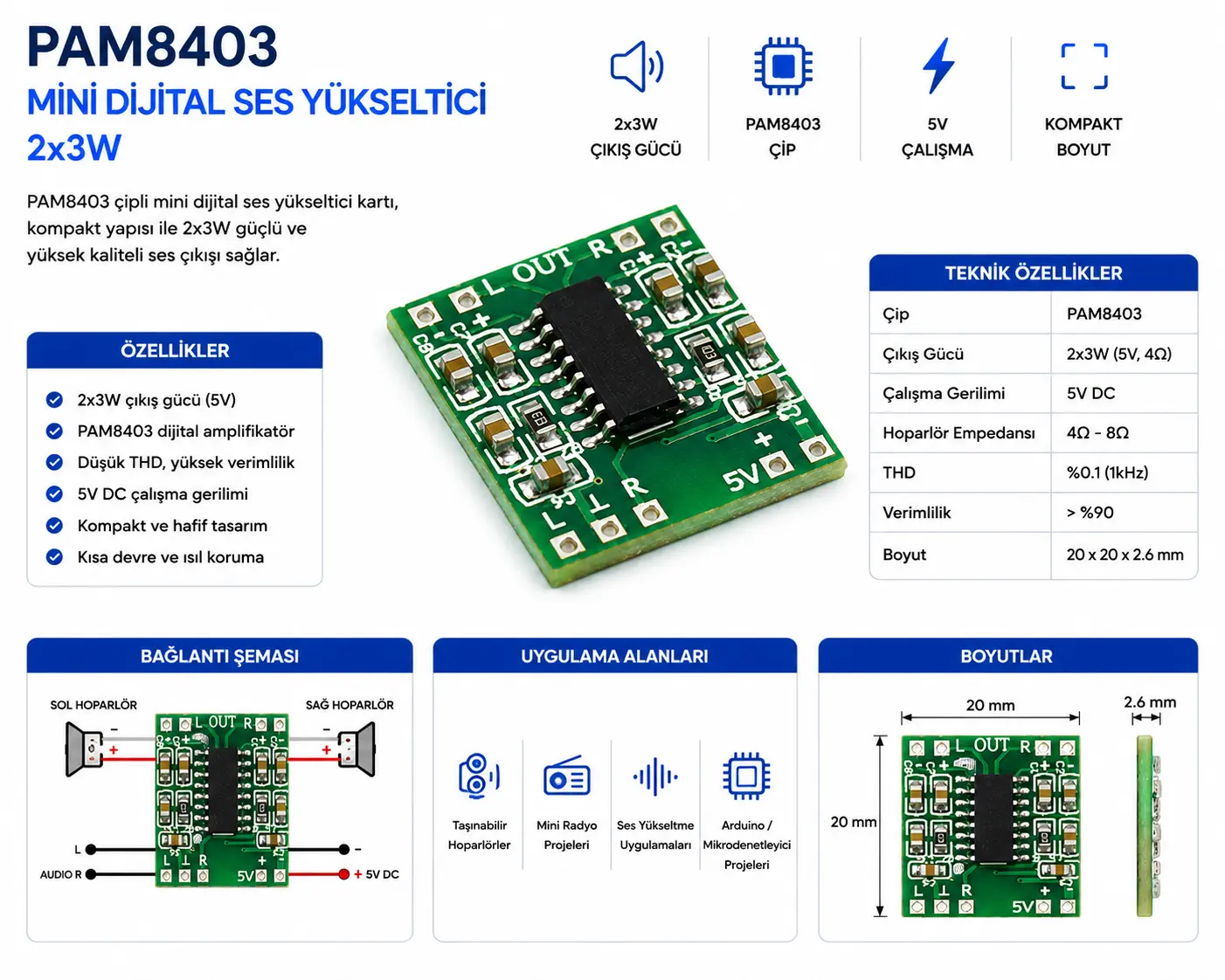

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 5V regüle besleme kullanın: En iyi performans için temiz ve yeterli akım sağlayabilen 5V DC kaynak tercih edilmelidir.
2. 5.5V üzerine çıkmayın: Modülün çalışma gerilimi DC 2V-5.5V aralığındadır. 5.5V üzeri besleme modüle zarar verebilir.
3. Ters voltaj bağlantısı yapmayın: Besleme kutupları ters bağlanırsa modül bozulabilir.
4. Hoparlör çıkışlarını birleştirmeyin: Sol ve sağ kanal çıkışları veya eksi hoparlör uçları birbirine ya da GND’ye bağlanmamalıdır.
5. Her kanal için ayrı hoparlör kullanın: Stereo çıkış yapısında sol ve sağ hoparlör bağımsız bağlanmalıdır.
6. 4Ω hoparlör tercih edin: Ürün kaynaklarında 4Ω hoparlör tavsiye edilir. Hoparlör gücü ve empedansı projeye uygun seçilmelidir.
7. Ses giriş kablosunu kısa ve korumalı tutun: Uzun ve korumasız ses giriş kabloları gürültü, uğultu veya parazit oluşturabilir.
8. Yüksek giriş sinyalinden kaçının: Çok yüksek ses giriş seviyesi çıkışta clipping ve çızırtıya neden olabilir.
9. Yüksek ses beklentisi için uygun değildir: Bu modül düşük güçlü mini ses uygulamaları içindir. Daha yüksek ses için daha güçlü amfi kartı tercih edilmelidir.

Class D Amfi Ne Anlama Gelir?

Class D amplifikatör, ses sinyalini yüksek verimlilikle yükselten anahtarlamalı amplifikatör yapısıdır. Bu yapı sayesinde küçük boyutlu modüllerde düşük ısı üretimi ve verimli güç kullanımı elde edilir.

PAM8403 gibi Class D mini amfi kartları, USB beslemeli ve taşınabilir uygulamalarda avantaj sağlar. Ancak çıkış gücü sınırlı olduğu için yüksek güçlü hoparlör sistemlerinin yerine kullanılmamalıdır. Bu modül daha çok düşük güçlü stereo ses projeleri için uygundur.

PAM8403 ile Daha Güçlü Amfi Modülleri Arasındaki Fark Nedir?

PAM8403, 5V besleme ile çalışan, kompakt ve düşük güçlü bir 2x3W stereo amfi kartıdır. Küçük hoparlörler, oyuncaklar, USB hoparlörler, uyarı sistemleri ve hobi projeleri için uygundur.

TPA3116, TDA7492, XH-M serisi veya benzeri daha güçlü amfi modülleri ise daha yüksek besleme voltajı ve daha büyük hoparlörlerle çalışabilir. Daha yüksek ses seviyesi, subwoofer veya büyük hoparlör uygulamalarında PAM8403 yerine daha güçlü amfi modülleri tercih edilmelidir.

2Ω, 4Ω ve 8Ω Hoparlör Seçimi Nasıl Yapılır?

Hoparlör empedansı, amfi kartının çektiği akımı ve çıkış gücünü doğrudan etkiler. PAM8403 modülü 2Ω, 4Ω ve 8Ω hoparlörlerle kullanılabilir; ancak kaynaklarda 4Ω hoparlör tavsiye edilmektedir.

Düşük empedanslı hoparlörler daha fazla akım çekebilir ve modülün daha fazla ısınmasına neden olabilir. 8Ω hoparlörlerde ise çıkış gücü daha düşük olabilir. Dengeli kullanım için 4Ω ve uygun watt değerine sahip hoparlör seçimi daha sağlıklı olur.

PAM8403 Mini Dijital Ses Yükseltici Hangi Ürünlerle Birlikte Kullanılır?

Bu PAM8403 Mini Dijital Ses Yükseltici 2x3W, 4Ω mini hoparlörler, 8Ω hoparlörler, Bluetooth ses modülleri, MP3 çalar modülleri, Arduino ve Raspberry Pi ses projeleri, USB 5V güç kaynakları, pil beslemeli devreler, ses giriş kabloları, proje kutuları ve taşınabilir ses sistemi bileşenleriyle birlikte kullanılabilir. Bağlantı yapılırken hoparlör çıkışlarının ortaklanmaması ve besleme voltajının 5.5V’u aşmaması önemlidir.

Teknik Referans

PAM8403 entegresi, 5V besleme ve 4Ω yük koşulunda 3W çıkış verebilen, filterless Class D stereo ses amplifikatörü olarak tanımlanır. Entegre dokümanında kısa devre koruması, termal koruma ve yüksek verimlilik özellikleri belirtilir. Detaylı teknik bilgi için
PAM8403 teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x PAM8403 Mini Dijital Ses Yükseltici 2x3W

Sık Sorulan Sorular

PAM8403 Mini Dijital Ses Yükseltici nedir?

PAM8403 Mini Dijital Ses Yükseltici, düşük voltajlı projelerde iki kanallı stereo hoparlör çıkışı elde etmek için kullanılan Class D mini amfi kartıdır.

Kaç watt çıkış verir?

Uygun 5V besleme ve hoparlör koşulunda 3W + 3W stereo çıkış gücü sunabilir.

Kaç volt ile çalışır?

Modül DC 2V-5.5V aralığında çalışır. 5V regüle besleme kullanılması önerilir.

5.5V üzeri besleme verilebilir mi?

Hayır. 5.5V üzeri besleme modüle zarar verebilir.

Hangi hoparlörlerle kullanılabilir?

2Ω, 4Ω ve 8Ω hoparlörlerle kullanılabilir; 4Ω hoparlör tavsiye edilir.

Hoparlör eksi uçları ortak bağlanabilir mi?

Hayır. PAM8403 çıkışları köprü tipi çalıştığı için hoparlör eksi uçları ortaklanmamalı ve GND’ye bağlanmamalıdır.

Arduino ile kullanılabilir mi?

Evet. Arduino projelerinde ses çıkış modülü veya harici ses kaynağı ile birlikte kullanılabilir. Arduino’nun doğrudan hoparlör süremediği durumlarda amfi görevi görür.

Bluetooth modül ile kullanılabilir mi?

Evet. Bluetooth ses modülünün sol, sağ ve GND ses çıkışları PAM8403 girişlerine doğru bağlanarak mini Bluetooth hoparlör yapılabilir.

Yüksek ses sistemleri için uygun mu?

Hayır. Bu ürün düşük güçlü mini ses uygulamaları içindir. Yüksek ses isteniyorsa daha güçlü amfi modülleri tercih edilmelidir.

Çızırtı neden oluşur?

Yüksek giriş sinyali, yetersiz besleme, kötü lehim, uzun korumasız ses kablosu, uygun olmayan hoparlör veya yüksek ses seviyesi çızırtıya neden olabilir.
