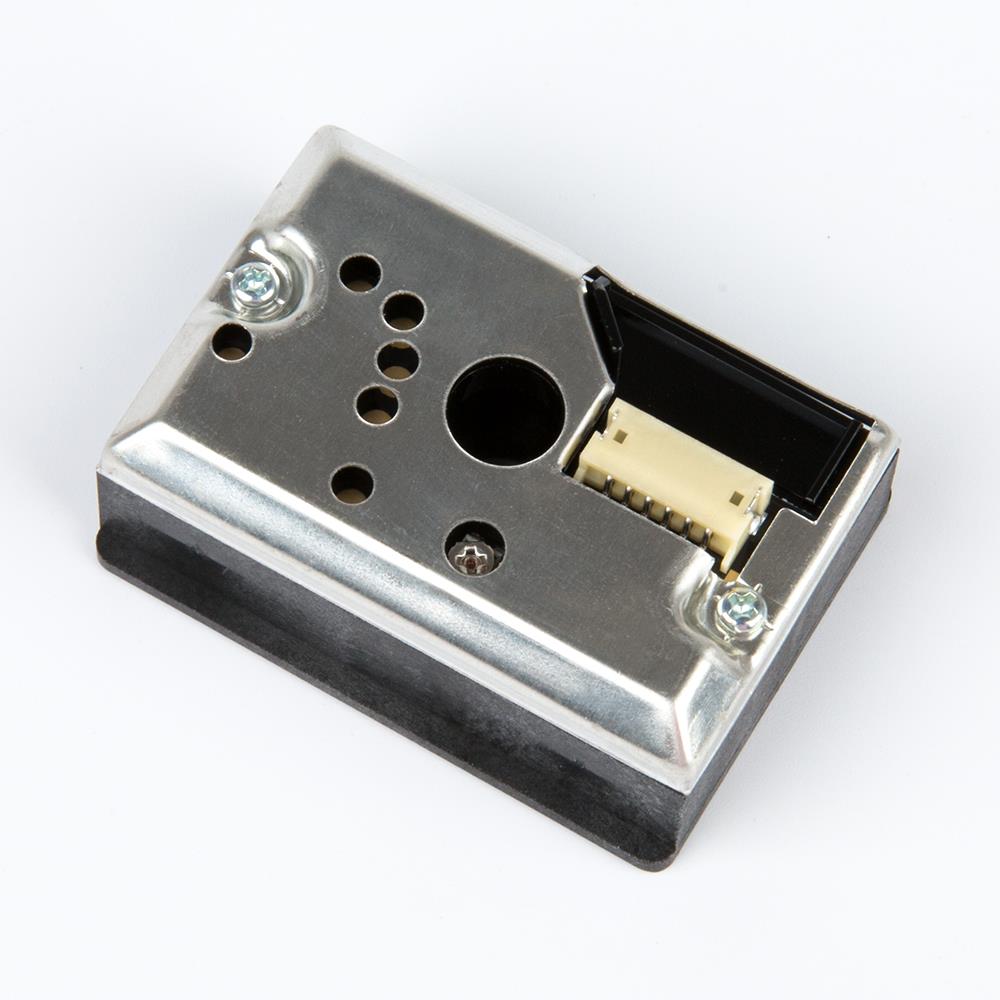

PM2.5 GP2Y1010AU0F Toz Duman Algılama Sensorü

Neden GP2Y1010AU0F Toz Duman Algılama Sensörü Tercih Edilmeli?

Hava kalitesi izleme projelerinde yalnızca sıcaklık ve nem ölçümü yeterli olmayabilir. Ortamdaki toz, duman ve ince partikül yoğunluğunun takip edilmesi, özellikle kapalı alan hava kalitesi, filtreleme sistemleri, akıllı havalandırma ve erken uyarı uygulamalarında önemli bir veri sağlar.

PM2.5 GP2Y1010AU0F Toz Duman Algılama Sensörü, optik algılama yapısı sayesinde havadaki partikül yoğunluğunu analog sinyal olarak sunar. Bu yapı, Arduino ve benzeri kartlarla kolay okuma yapılmasını sağlar. Sensör, hava temizleyici, klima, duman algılama, IoT ortam takibi ve eğitim projelerinde değerlendirilebilir.

Öne Çıkan Özellikler

• Optik toz algılama yapısı: Kızılötesi LED ve fotodiyot düzeniyle havadaki partiküllerden yansıyan ışığı algılar.
• PM2.5 ve ince partikül takibi: Küçük partiküllerin tespit edilmesi gereken hava kalitesi projelerinde kullanılabilir.
• Duman algılama uygulamaları: Sigara dumanı ve benzeri ince partikül yoğunluğu olan ortamlarda algılama yapabilir.
• Analog voltaj çıkışı: Mikrodenetleyicinin analog girişinden okunabilen çıkış sinyali üretir.
• DC 5V besleme: Arduino ve benzeri sistemlerle uyumlu 5V tabanlı projelerde kullanılabilir.
• Düşük akım tüketimi: Maksimum 20mA çalışma akımı ile düşük güçlü sensör uygulamalarına uygundur.
• Kompakt boyut: 46 x 30 x 17.6 mm ölçüsüyle küçük cihaz ve prototip projelerine entegre edilebilir.
• Set halinde kullanım kolaylığı: Kablo, direnç ve kondansatör ile birlikte kullanılarak mikrodenetleyici projelerine entegre edilebilir.

Nerelerde Kullanılır?

PM2.5 GP2Y1010AU0F Toz Duman Algılama Sensörü, havadaki partikül ve duman yoğunluğunu izlemek gereken elektronik projelerde kullanılır. Özellikle kapalı ortam hava kalitesi, akıllı ev, filtreleme kontrolü, yangın ön uyarı denemeleri ve IoT veri izleme sistemlerinde değerlendirilebilir.

GP2Y1010AU0F Toz Sensörü Ne İşe Yarar?

GP2Y1010AU0F toz sensörü, sensör odacığından geçen hava içindeki toz ve duman partiküllerini optik yöntemle algılar. Sensör içindeki kızılötesi LED belirli aralıklarla ışık yayar. Havadaki partiküller bu ışığı yansıttığında fotodiyot tarafından algılanır ve sensör çıkışında analog voltaj değişimi oluşur.

Bu analog çıkış mikrodenetleyici tarafından okunarak ortamın toz yoğunluğu hakkında yorum yapılabilir. Ölçüm sonucu, hava temizleyici çalıştırma, fan hızını artırma, uyarı verme veya veri kayıt sistemine partikül yoğunluğu bilgisi aktarma gibi uygulamalarda kullanılabilir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 5V besleme kullanın: Sensörün Vcc ve LED besleme hattı için uygun 5V DC güç kaynağı kullanılmalıdır.
2. GND hatlarını doğru bağlayın: S-GND, LED-GND ve mikrodenetleyici GND hatları doğru referans yapısına göre bağlanmalıdır.
3. 150Ω direnç ve 220µF kondansatör kullanın: LED pulse sürüş bağlantısında önerilen direnç ve kondansatör değerleri kullanılmalıdır.
4. Analog çıkışı ADC girişine bağlayın: Vo çıkışı Arduino veya mikrodenetleyicinin analog giriş pinine bağlanarak ölçüm yapılabilir.
5. Ölçüm zamanlamasına dikkat edin: LED pulse sürüşünde çıkışın doğru anda okunması ölçüm doğruluğu için önemlidir.
6. Hava akışını engellemeyin: Sensör hava giriş ve çıkış noktaları kapatılmamalı, ortam havasını algılayabilecek şekilde konumlandırılmalıdır.
7. Kirlenme ve yoğun nemden koruyun: Sensör iç yapısına sıvı, yoğun nem veya aşırı toz birikmesi ölçüm doğruluğunu etkileyebilir.

PM2.5 Toz Sensörü ile Gaz Sensörü Arasındaki Fark Nedir?

PM2.5 toz sensörleri havadaki partikül, toz ve duman yoğunluğunu algılamak için kullanılır. Gaz sensörleri ise LPG, metan, karbonmonoksit, alkol buharı veya farklı gaz türlerini kimyasal algılama prensibiyle tespit eder.

GP2Y1010AU0F Toz Duman Algılama Sensörü, özellikle partikül ve duman algılamaya odaklanır. Bu nedenle hava kalitesi, toz yoğunluğu ve duman takibi gereken projelerde tercih edilmelidir. Gaz kaçağı veya belirli gaz türlerinin algılanması gereken projelerde ise uygun gaz sensörü seçilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu PM2.5 toz duman algılama sensörü, Arduino geliştirme kartları, ESP32 kartları, analog girişli mikrodenetleyiciler, jumper kablolar, breadboard, hava kalitesi sensörleri, ekran modülleri ve IoT haberleşme modülleriyle birlikte kullanılabilir. Projede analog okuma, besleme kararlılığı ve sensör konumlandırması doğru planlanmalıdır.

Teknik Referans

GP2Y1010AU0F sensörünün bağlantı yapısı, LED pulse sürüşü ve uygulama notları hakkında daha detaylı bilgi için
Sharp GP2Y1010AU0F uygulama notunu inceleyebilirsiniz.

Kimler İçin Uygun?

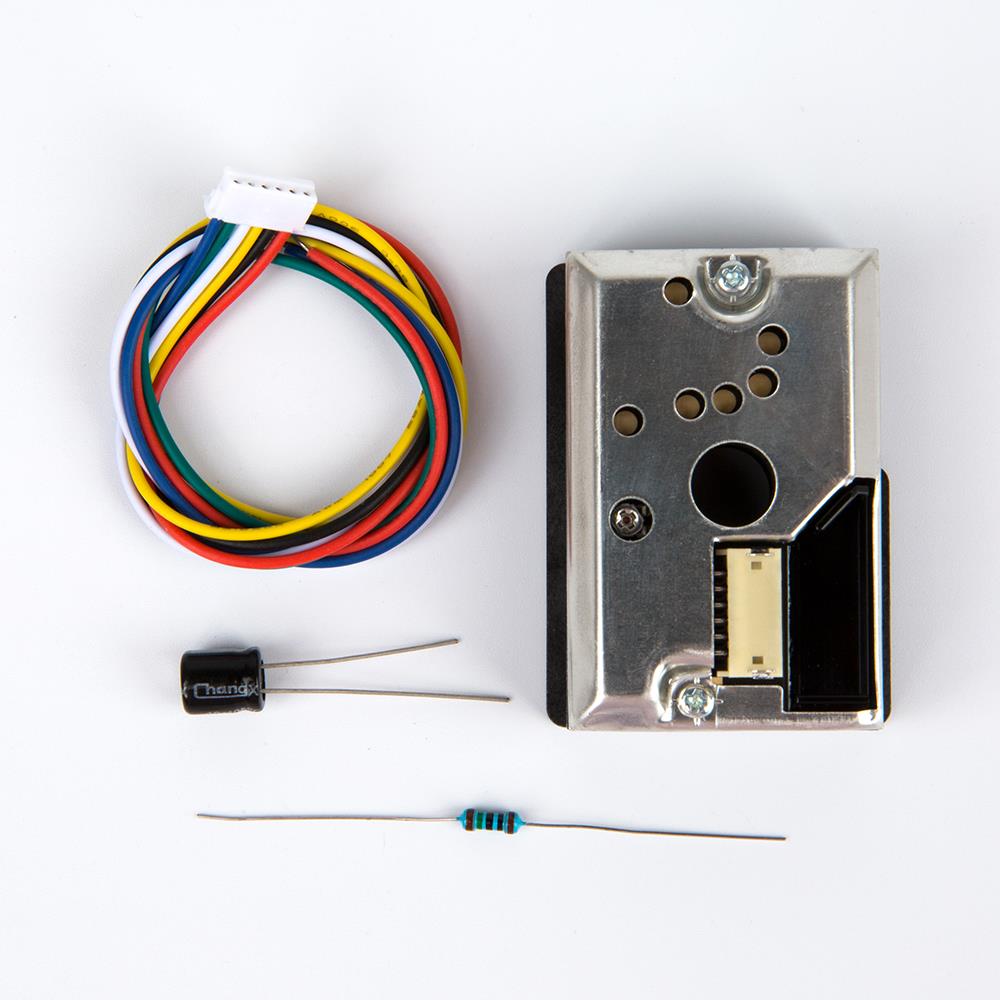

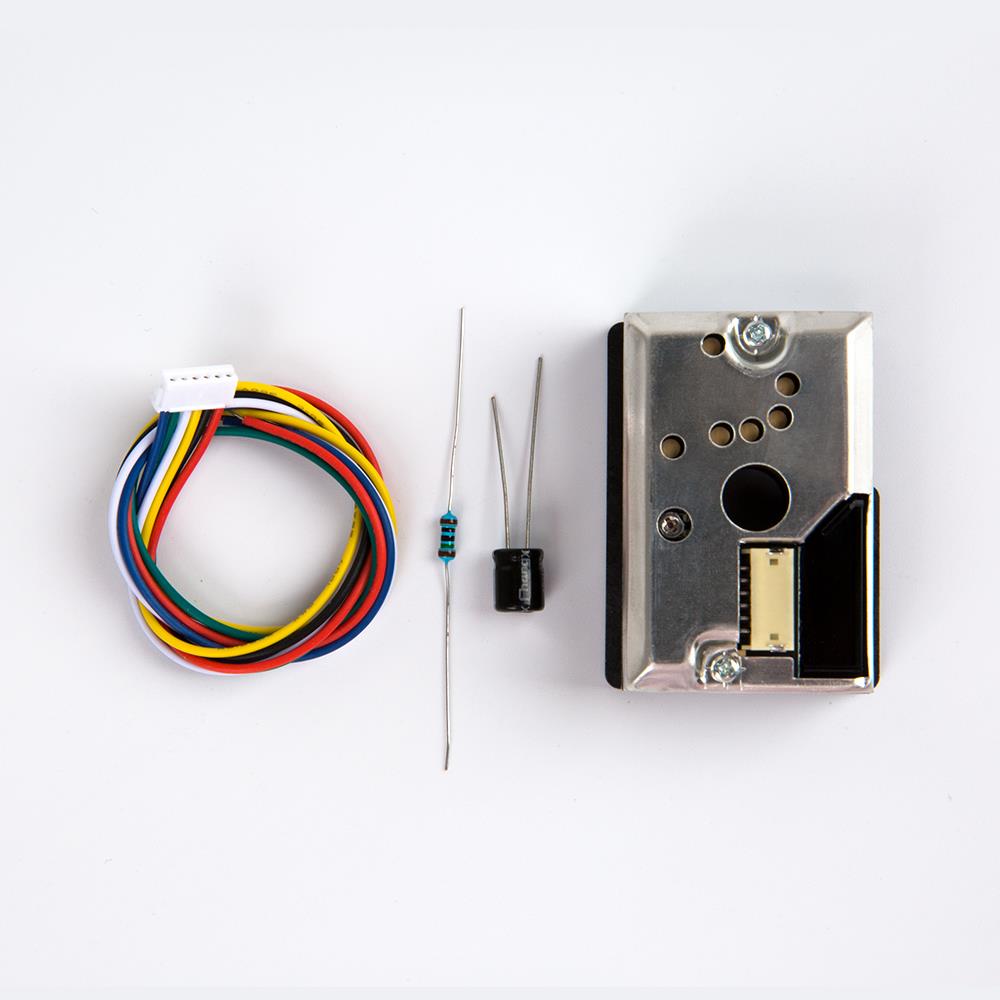

Paket İçeriği

• 1 x PM2.5 GP2Y1010AU0F Toz Duman Algılama Sensörü
• 1 x bağlantı kablosu
• 1 x direnç
• 1 x kondansatör

Sık Sorulan Sorular

PM2.5 GP2Y1010AU0F Toz Duman Algılama Sensörü nedir?

PM2.5 GP2Y1010AU0F, havadaki toz, duman ve ince partikülleri optik algılama yöntemiyle tespit eden analog çıkışlı bir hava kalitesi sensörüdür. Arduino ve benzeri mikrodenetleyicilerle kullanılabilir.

GP2Y1010AU0F sensör sigara dumanını algılayabilir mi?

Evet. GP2Y1010AU0F sensör, ince partikülleri algılayabildiği için sigara dumanı ve benzeri duman kaynaklarının tespit edildiği projelerde kullanılabilir.

Bu sensör Arduino ile kullanılabilir mi?

Evet. Sensörün analog çıkışı Arduino’nun analog girişinden okunabilir. Doğru bağlantı için 5V besleme, GND bağlantıları, 150Ω direnç, 220µF kondansatör ve uygun ölçüm zamanlaması dikkate alınmalıdır.

GP2Y1010AU0F sensör gaz kaçağı algılar mı?

Hayır. Bu sensör gaz kaçağı algılamak için tasarlanmamıştır. Toz, duman ve havadaki partikülleri algılar. Gaz kaçağı uygulamaları için uygun gaz sensörü kullanılmalıdır.

Bu sensör profesyonel hava kalitesi ölçüm cihazı yerine kullanılabilir mi?

Hayır. GP2Y1010AU0F sensör hobi, eğitim, prototipleme ve genel amaçlı hava kalitesi izleme projeleri için uygundur. Sertifikalı profesyonel ölçüm cihazı veya resmi güvenlik sistemi yerine kullanılmamalıdır.
