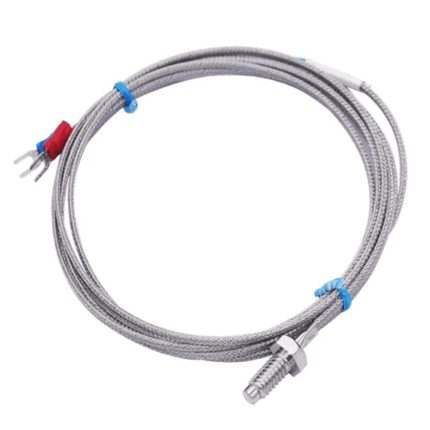

PT100 M6 Vidalı Tip Yüksek Hassasiyetli Sıcaklık Sensörü (1 Metre)
PT100 M6 Vidalı Tip Sıcaklık Sensörü. Platin tabanlı bir RTD (Direnç Sıcaklık Dedektörü) olan bu sensör, -50°C’den +500°C’ye kadar uzanan geniş bir aralıkta olağanüstü doğruluk ve tekrarlanabilirlik sunar. Özellikle, sahip olduğu 3 telli yapılandırma ve M6 vidalı paslanmaz çelik probu, onu hem güvenilir hem de montajı kolay bir çözüm haline getirir. Sonuç olarak bu sensör, projenizin veya sisteminizin sıcaklık kontrolünü profesyonel bir seviyeye taşıyan kritik bir bileşendir.
Genel Ürün Özellikleri
Bu ürün, endüstri standardı olan bir PT100 sensörünü temel alır. Bu, sensörün 0°C’de tam olarak 100 Ω (Ohm) dirence sahip olduğu ve sıcaklık değiştikçe bu direncin son derece lineer ve öngörülebilir bir şekilde değiştiği anlamına gelir. Bu özellik, PT100’leri piyasadaki en kararlı ve hassas sensör tiplerinden biri yapar. Sensörün ucu, M6 dişli yapısına sahip paslanmaz çelik bir prob içine yerleştirilmiştir. Bu yapı, sensörün bir ısıtıcı bloğuna, kalıba veya boruya güvenli bir şekilde vidalanmasını sağlayarak maksimum termal temas ve dolayısıyla en doğru ölçümü garanti eder.
3 Telli Yapılandırmanın Önemi
Bu sensörün en kritik özelliklerinden biri, 3 telli yapıya sahip olmasıdır. Standart 2 telli sensörlerde, sensörden okuma cihazına giden kablonun kendi iç direnci, sensörün direnciyle toplanarak ölçümde hatalara (olduğundan daha yüksek sıcaklık okunmasına) neden olur. 3 telli sistemde ise, üçüncü tel bu kablo direncini ölçmek ve telafi etmek için kullanılır. Bu sayede, özellikle uzun kablo mesafelerinde bile, kablonun etkisi ortadan kaldırılarak çok daha hassas ve doğru bir sıcaklık verisi elde edilir.
Kullanım Alanları
Geniş çalışma aralığı ve sağlam yapısı, bu PT100 sensörünü çok çeşitli profesyonel ve hobi uygulamaları için ideal kılar.
Endüstriyel Otomasyon ve Proses Kontrolü
- Endüstriyel Fırınlar ve Kazanlar: Yüksek sıcaklıklarda hassas proses kontrolü için.
- Plastik Enjeksiyon ve Ekstrüzyon Makineleri: Kalıp sıcaklığının doğru bir şekilde izlenmesi.
- HVAC Sistemleri: Isıtma, soğutma ve havalandırma sistemlerinde hava ve sıvı sıcaklıklarının takibi.
Makine İmalatı ve Laboratuvar
- 3D Yazıcılar: Hotend (ısıtıcı blok) ve ısıtıcı tablaların sıcaklığını yüksek hassasiyetle kontrol ederek baskı kalitesini artırmak için.
- CNC Makineleri: İşleme sırasında takım ve malzeme sıcaklığını izlemek için.
- Laboratuvar ve Test Ekipmanları: Bilimsel deneylerde ve otomasyon sistemlerinde güvenilir veri toplama.
Teknik Özellikler
Özellik | Değer / Açıklama |
---|---|
Sensör Tipi | PT100 (Platin RTD, 0°C’de 100 Ω) |
Model | M6-3Q-U |
Diş Boyutu | M6 |
Kablo Yapılandırması | 3-Telli |
Sıcaklık Aralığı | -50°C ile +500°C arası |
Prob Malzemesi | Paslanmaz Çelik |
Kablo Uzunluğu | 1 Metre |
Kablo Tipi | Yüksek sıcaklığa dayanıklı yalıtım (Cam elyafı veya Teflon) |
Doğruluk Sınıfı | Sınıf A (0°C’de ±0.15°C) |
Kablo Renkleri | 2 Kırmızı, 1 Beyaz (Standart PT100 renk kodu) |
Avantajlar ve Faydaları
Bu PT100 sensörünü tercih etmek, projelerinize birçok önemli avantaj kazandırır.
- Üstün Hassasiyet ve Kararlılık: PT100 sensörleri, termistörlere göre çok daha lineer ve zamanla kararlılığını koruyan bir yapıya sahiptir. Class A doğruluk sınıfı, en kritik uygulamalar için bile güvenilir sonuçlar sağlar.
- Gürültüye Karşı Direnç: 3 telli yapılandırma, kablo direncinden kaynaklanan hataları ortadan kaldırarak ölçüm doğruluğunu en üst düzeye çıkarır.
- Dayanıklı ve Sağlam Yapı: Paslanmaz çelik prob, korozyona ve mekanik darbelere karşı dayanıklıdır. Yüksek sıcaklığa dayanıklı kablo yalıtımı, zorlu endüstriyel ortamlarda bile uzun ömürlü bir kullanım sunar.
- Kolay ve Güvenli Montaj: Standart M6 dişli yapısı, sensörün ısı kaynağına sıkıca ve güvenli bir şekilde monte edilmesini sağlayarak titreşimden etkilenmesini önler.
Nasıl Kullanılır? (Bağlantı ve Okuma)
DİKKAT: PT100 sensörleri, bir mikrokontrolcünün (Arduino vb.) analog girişine doğrudan bağlanamaz. Dirençteki küçük değişimleri okuyabilmek için özel bir yükseltici ve dönüştürücü modülüne ihtiyaç duyarlar.
- Yükseltici Modülü Seçimi: Bu sensörle kullanım için en popüler ve en uyumlu modül MAX31865 PT100 RTD Yükseltici Kartı’dır. Bu kart, sensörden gelen direnç değerini hassas bir şekilde okur ve dijital olarak mikrokontrolcünüze iletir.
- Modüle Bağlantı: Sensörün 3 kablosunu MAX31865 kartına aşağıdaki gibi bağlayın:
- İki kırmızı kabloyu, modül üzerindeki F+ ve RTD+ pinlerine bağlayın.
- Beyaz kabloyu, modül üzerindeki F- ve RTD- pinlerine bağlayın.
- Mikrokontrolcü Bağlantısı: MAX31865 modülünü, mikrokontrolcünüze SPI haberleşme protokolünü kullanarak bağlayın (VCC, GND, CLK, MISO, MOSI, CS pinleri).
- Değeri Okuma: Arduino IDE veya kullandığınız platform için hazırlanmış MAX31865 kütüphanelerini kullanarak sensörden gelen sıcaklık verisini kolayca okuyabilir ve projenizde kullanabilirsiniz.
Sıkça Sorulan Sorular
- Soru: PT100 ile NTC Termistör arasındaki fark nedir? 3D yazıcım için hangisi daha iyi?
- Cevap: NTC Termistörler daha ucuzdur ve basit okuma devrelerine sahiptir ancak daha az hassas, daha az kararlı ve daha dar bir sıcaklık aralığında çalışırlar. PT100 (bu ürün) ise çok daha hassas, kararlı ve geniş bir sıcaklık aralığına sahiptir. Eğer baskılarınızda en yüksek kaliteyi ve sıcaklık tutarlılığını hedefliyorsanız, özellikle yüksek sıcaklıkta çalışan malzemeler (ABS, PC, Naylon vb.) kullanıyorsanız, MAX31865 modülü ile birlikte bir PT100 sensör çok daha üstün sonuçlar verecektir.
- Soru: İki kırmızı kabloyu yanlış bağlarsam ne olur?
- Cevap: Hiçbir sorun olmaz. İki kırmızı kablo, platin sensör elemanının aynı tarafına bağlıdır ve birbiriyle tamamen aynı işleve sahiptir. Yükseltici modül üzerindeki F+ ve RTD+ pinlerine istediğiniz sırada bağlayabilirsiniz.
- Soru: Bu sensörün kablosunu uzatabilir miyim?
- Cevap: Evet, uzatabilirsiniz. 3 telli yapının en büyük avantajlarından biri de budur. Kabloyu uzattığınızda, yükseltici modül artan kablo direncini de telafi edeceği için ölçüm doğruluğunda önemli bir kayıp yaşanmaz. Ancak, ek yaptığınız kablonun da kaliteli ve iyi yalıtılmış olduğundan emin olmalısınız.
- Soru: “Class A” doğruluk sınıfı ne anlama geliyor?
- Cevap: PT100 sensörleri, uluslararası standartlara göre (IEC 60751) doğruluk sınıflarına ayrılır. Class A, Class B’ye göre daha yüksek bir hassasiyet sınıfıdır. Örneğin, 0°C’de Class B bir sensörün toleransı ±0.3°C iken, Class A (bu ürün) bir sensörün toleransı ±0.15°C‘dir. Bu, özellikle hassas laboratuvar ve endüstriyel uygulamalar için daha güvenilir sonuçlar demektir.
