Shelly 1L Gen3 Nötrsüz Akıllı Röle

Neden Shelly 1L Gen3 Tercih Edilmeli?

Shelly 1L Gen3, özellikle eski elektrik tesisatlarında karşılaşılan “anahtar kasasında nötr hattı yok” problemini çözmek için tercih edilir. Standart akıllı rölelerin çoğu L ve N besleme bağlantısı isterken, Shelly 1L Gen3 nötrsüz aydınlatma hatlarında çalışabilecek şekilde tasarlanmıştır.

Bu sayede mevcut anahtar altyapısı korunarak aydınlatmalar uygulama, fiziksel anahtar, zamanlama, sahne, MQTT, Home Assistant veya desteklenen sesli asistanlar üzerinden kontrol edilebilir. Kullanıcı, klasik duvar anahtarını kullanmaya devam ederken aynı aydınlatma hattını akıllı ev sistemine dahil edebilir.

Gen3 altyapısı, önceki nesle göre daha güçlü işlemci, artırılmış bellek ve gelişmiş yazılım özellikleri sunar. MQTT, scripting, webhook, Wi-Fi Range Extender, BLE Gateway ve Matter desteği sayesinde hem son kullanıcı hem de teknik otomasyon projeleri için güçlü bir çözüm oluşturur.

Öne Çıkan Özellikler

• Nötrsüz çalışma: Anahtar kasasında nötr hattı olmayan tesisatlarda kullanılabilir.
• Shelly Bypass dahil: LED lambalarda kararlı çalışma için gerekli Bypass modülü kutu içeriğindedir.
• Tek kanal aydınlatma kontrolü: Bir aydınlatma hattını uzaktan açıp kapatmak için kullanılır.
• 200W maksimum güç: Uygun aydınlatma yüklerinde 200W’a kadar anahtarlama desteği sunar.
• 2 switch/button girişi: Mevcut fiziksel anahtar veya butonlarla birlikte kullanılabilir.
• Wi-Fi bağlantısı: 2.4GHz Wi-Fi üzerinden Shelly Smart Control ve lokal web arayüzüyle çalışır.
• Bluetooth 4.2: Kurulum kolaylığı ve BLE Gateway senaryoları için kullanılabilir.
• Matter desteği: Uygun firmware ile Matter uyumlu akıllı ev ekosistemlerine dahil edilebilir.
• MQTT ve scripting: Home Assistant, Node-RED ve lokal otomasyon sistemlerinde gelişmiş kullanım sağlar.
• Wi-Fi Range Extender ve BLE Gateway: Shelly ekosistemi içinde ek bağlantı senaryolarına destek olur.

Kullanım Alanları

Shelly 1L Gen3 Nötrsüz Akıllı Röle, nötr hattı olmayan aydınlatma tesisatlarında akıllı kontrol sağlamak için kullanılır.

Shelly 1L Gen3 Ne İşe Yarar?

Shelly 1L Gen3, nötr hattı bulunmayan aydınlatma devrelerini akıllı hale getirmeye yarar. Mevcut ışık anahtarının arkasına yerleştirilerek bağlı lambanın uzaktan açılıp kapatılmasını, zamanlama ile yönetilmesini ve akıllı ev senaryolarına dahil edilmesini sağlar.

Örneğin koridor ışığı gün batımında otomatik açılabilir, giriş lambası hareket sensörüyle tetiklenebilir, gece modu ile belirli saatlerde kapanabilir veya “Evden Çıkış” sahnesiyle tüm aydınlatmalar kapatılabilir. Bu kullanımda fiziksel anahtar kontrolü de korunabilir.

Teknik Özellikler

Aşağıda kullanıcı için en kritik teknik özellikler özetlenmiştir. Uzun teknik detaylar sayfa kalabalığını azaltmak için kapalı alanda verilmiştir.

Bağlantı ve Kullanım Notları

1. Nötrsüz kurulum için tasarlanmıştır: Shelly 1L Gen3, anahtar kasasında nötr hattı bulunmayan aydınlatma tesisatlarında kullanılabilir.
2. Shelly Bypass doğru bağlanmalıdır: Nötrsüz çalışmada Bypass, lamba yüküne paralel bağlanmalıdır. LED lambalarda Bypass kullanımı gereklidir.
3. Maksimum 200W sınırı aşılmamalıdır: Bağlı aydınlatma yükünün toplam gücü ürün limitinin altında kalmalıdır.
4. Dimmer değildir: Shelly 1L Gen3 yalnızca aç/kapa kontrolü sağlar. Parlaklık ayarı için Shelly Dimmer Gen3 gibi uygun dimmer modeli seçilmelidir.
5. Enerji ölçümü yoktur: Tüketim takibi gerekiyorsa Shelly 1PM serisi veya enerji ölçümlü modeller değerlendirilmelidir.
6. Kuru kontak değildir: O çıkışı potansiyelsiz bağımsız kontak olarak kullanılmamalıdır.
7. Panjur/perde motoru için uygun değildir: Motorlu panjur veya perde kontrolü için Shelly Shutter veya Shelly 2PM Gen3 gibi cover control destekli modeller kullanılmalıdır.
8. Fiziksel anahtar tipi doğru ayarlanmalıdır: Toggle anahtar veya momentary buton kullanımına göre giriş davranışı uygulama/web arayüzünden yapılandırılmalıdır.
9. Wi-Fi kapsaması test edilmelidir: Cihaz anahtar arkasında konumlanacağı için 2.4GHz Wi-Fi sinyali kurulum öncesinde kontrol edilmelidir.
10. Şebeke bağlantısı uzmanlık gerektirir: 220–240V AC bağlantı içerdiği için montaj yetkin elektrik personeli tarafından yapılmalıdır.

Shelly 1L Gen3 ile Shelly 1PM Mini Gen4 Arasındaki Fark Nedir?

Shelly 1L Gen3, nötr hattı olmayan aydınlatma tesisatları için geliştirilmiştir. Anahtar kasasında nötr yoksa ve amaç bir aydınlatma hattını akıllı hale getirmekse doğru ürün Shelly 1L Gen3’tür.

Shelly 1PM Mini Gen4 ise enerji ölçümlü mini röledir; ancak L ve N besleme bağlantısı ister. Enerji ölçümü gerekir ve nötr hattı mevcutsa Shelly 1PM Mini Gen4 değerlendirilebilir. Nötr yoksa ve aydınlatma kontrolü yapılacaksa Shelly 1L Gen3 daha uygun modeldir.

Shelly 1L Gen3 ile Shelly Dimmer Gen3 Arasındaki Fark Nedir?

Shelly 1L Gen3, aydınlatmayı açıp kapatmak için kullanılır. Parlaklık seviyesi ayarlamaz. Mevcut anahtarı akıllı aç/kapa kontrolüne dönüştürür.

Shelly Dimmer Gen3 ise dim edilebilir aydınlatmaların parlaklık seviyesini ayarlamak için kullanılır. Işığın kısılıp açılması, yumuşak geçiş ve gece modu gibi parlaklık senaryoları gerekiyorsa dimmer modeli tercih edilmelidir.

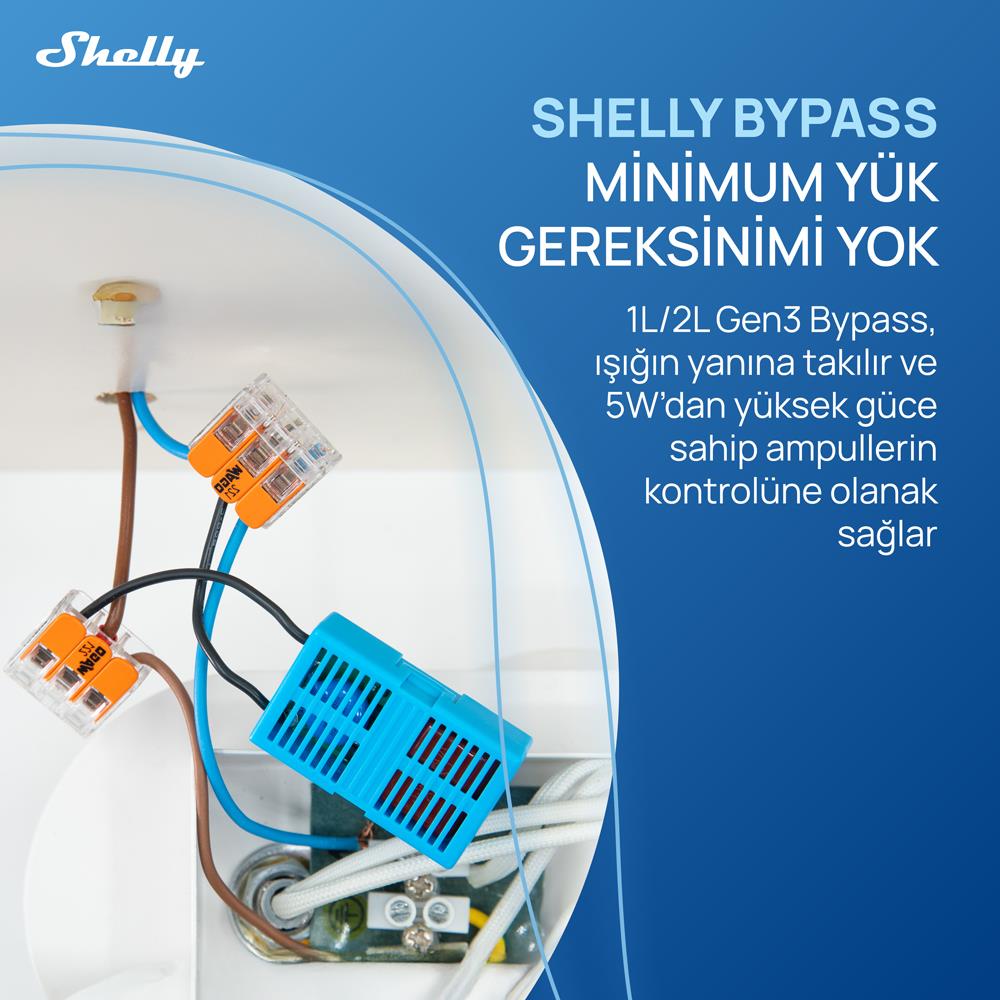

Bypass Neden Gereklidir?

Nötr hattı olmayan kurulumlarda cihaz, çalışması için gerekli düşük enerjiyi aydınlatma hattı üzerinden alır. LED lambalar çok düşük akımlarda bile titreme, sönük yanma veya tam kapanmama gibi davranışlar gösterebilir.

Shelly Bypass 1L/2L Gen3, bu düşük akımın lamba üzerinden problem oluşturmasını engellemeye yardımcı olur ve cihazın nötrsüz kurulumda kararlı çalışmasını sağlar. Bu nedenle LED lambalarda Bypass kullanımı gereklidir.

Matter, MQTT ve Home Assistant Kullanımı

Shelly 1L Gen3, firmware güncellemesiyle Matter uyumlu akıllı ev sistemlerinde kullanılabilir. Bu yapı, modern akıllı ev platformlarıyla daha standart bir entegrasyon sağlar.

MQTT desteği sayesinde Home Assistant, Node-RED ve lokal otomasyon sistemlerine dahil edilebilir. Röle durumu, anahtar girişi, zamanlama, webhook ve sahne tetikleme senaryoları lokal ağ üzerinden yönetilebilir.

Wi-Fi Range Extender ve BLE Gateway Ne İşe Yarar?

Wi-Fi Range Extender, uyumlu Shelly IoT cihazları için Wi-Fi kapsamasına destek sağlayabilir. Bu özellik klasik router veya mesh sistemi yerine geçmez; ancak Shelly ekosistemi içinde bağlantı kararlılığını destekleyebilir.

BLE Gateway, Shelly BLU buton ve sensörlerden gelen Bluetooth sinyallerini Wi-Fi ağına aktararak otomasyonlara dahil etmeyi sağlar. Örneğin Shelly BLU Button ile ışık açılabilir veya Shelly BLU Motion hareket algıladığında aydınlatma tetiklenebilir.

Hangi Aydınlatmalarda Kullanılmalı?

Shelly 1L Gen3; 200W sınırı içinde kalan LED, akkor, halojen ve benzeri aydınlatma hatlarında aç/kapa kontrolü için kullanılabilir. LED lambalarda Shelly Bypass bağlantısı doğru yapılmalıdır.

Dim edilemeyen veya özel sürücülü aydınlatmalarda ürün aç/kapa kontrolü sağlayabilir; ancak parlaklık ayarı yapmaz. LED sürücü, trafo veya çoklu aydınlatma grubu içeren sistemlerde toplam güç, sürücü tipi ve kalkış davranışı kontrol edilmelidir.

Montajda Nelere Dikkat Edilmeli?

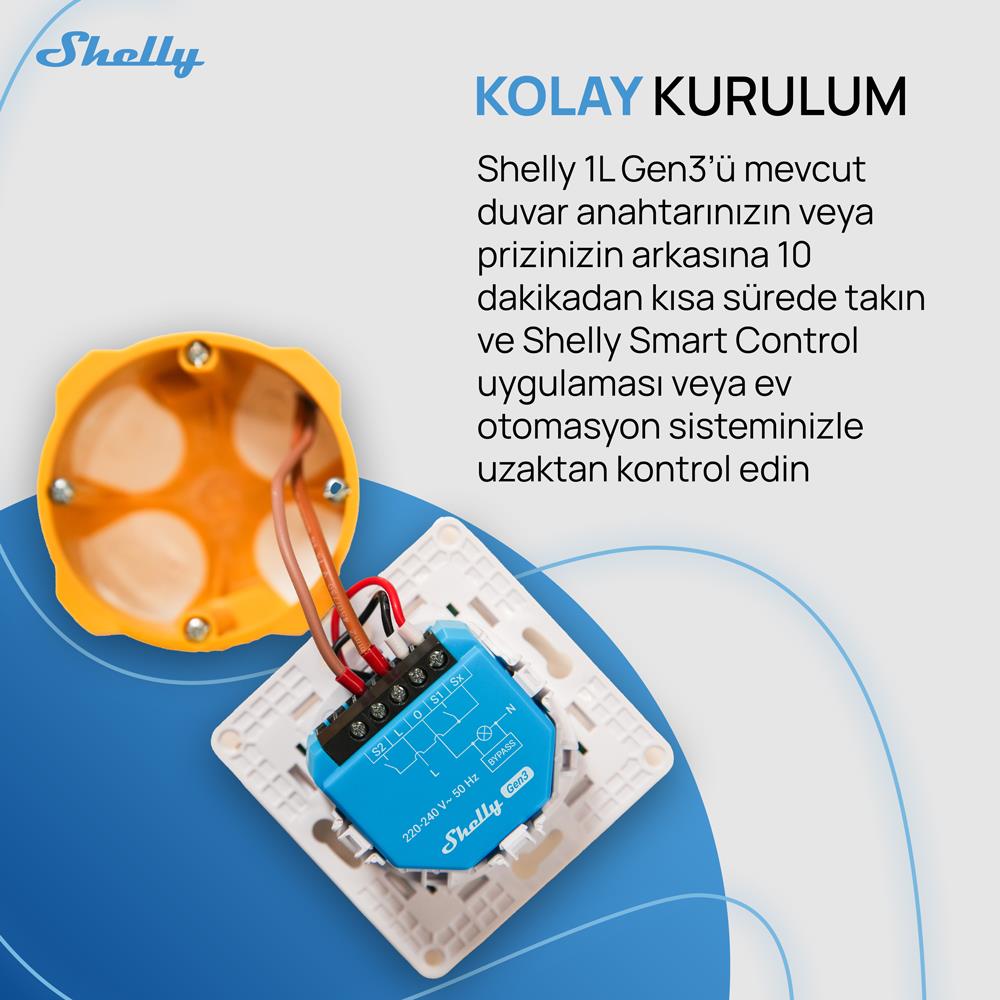

Montaj öncesinde anahtar kasasında hangi iletkenlerin bulunduğu, lamba dönüş hattı, faz hattı, mevcut anahtar tipi ve lambanın bağlantı yapısı doğru tespit edilmelidir. Nötr hattı yoksa Shelly 1L Gen3 uygun seçenek olabilir; ancak Bypass bağlantısı lamba tarafında doğru yapılmalıdır.

Cihazın küçük boyutlu olması montajı kolaylaştırır; ancak kablo yoğunluğu, buat derinliği, terminal sıkılığı ve ısı dağılımı kontrol edilmelidir. Kurulumdan sonra fiziksel anahtar, uygulama kontrolü, Bypass davranışı, Wi-Fi bağlantısı ve otomasyon senaryoları test edilmelidir.

Shelly 1L Gen3 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly 1L Gen3 Nötrsüz Akıllı Röle, Shelly BLU Button, Shelly BLU Motion, Shelly Wall Display, Shelly i4 Gen3, Home Assistant, MQTT broker, Node-RED ve Shelly Smart Control otomasyonlarıyla birlikte değerlendirilebilir. Kurulum öncesinde aydınlatma tipi, toplam güç, Bypass bağlantısı, fiziksel anahtar tipi, Wi-Fi kapsaması ve otomasyon hedefi doğru planlanmalıdır.

Teknik Referans

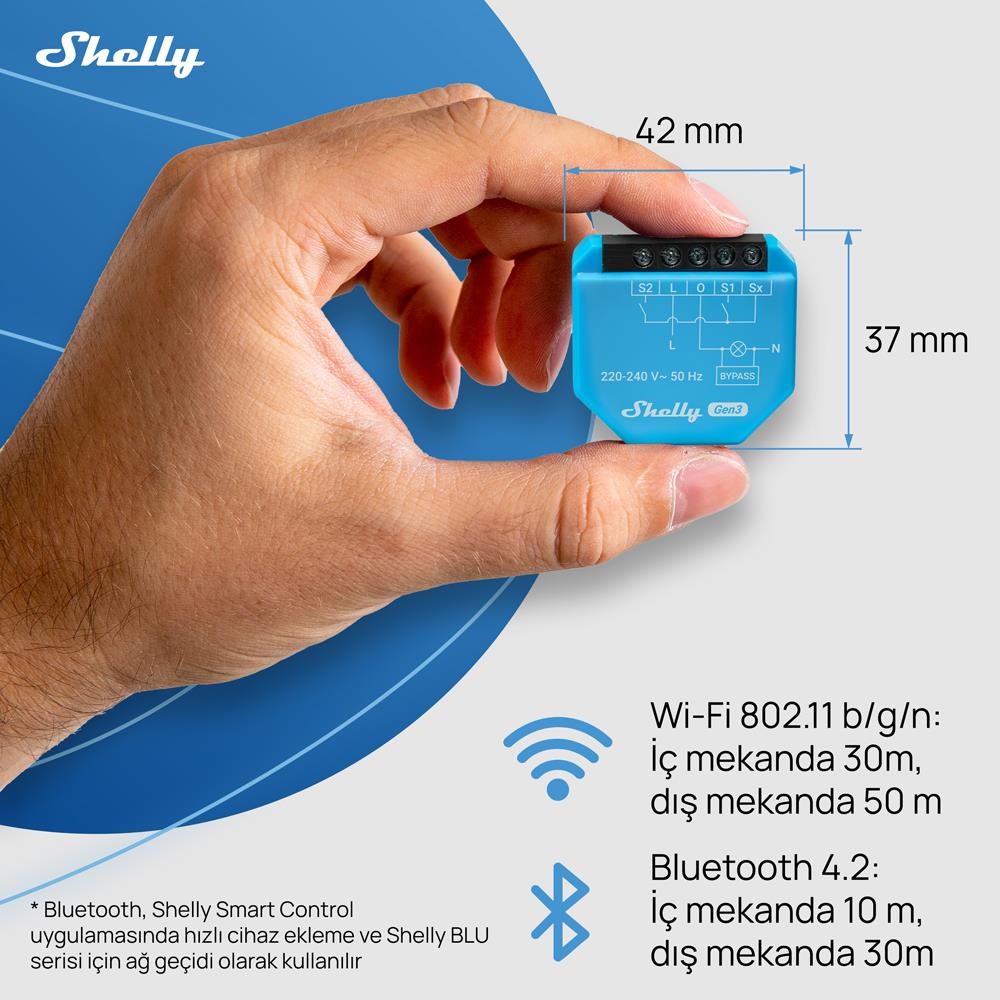

Shelly 1L Gen3, S3SW-0A1X1EUL cihaz modeline sahip nötrsüz akıllı aydınlatma rölesidir. Resmi teknik bilgilerde 220–240V AC 50Hz besleme, Shelly Bypass 1L/2L Gen3 dahil paket yapısı, 200W maksimum anahtarlama gücü, 2 switch/button girişi, Wi-Fi 802.11 b/g/n, Bluetooth 4.2, ESP-Shelly-C38F işlemci, 8MB flash, MQTT, scripting, 20 webhook, 20 schedule ve Matter desteği belirtilmiştir. Detaylı bilgi için
Shelly 1L Gen3 resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

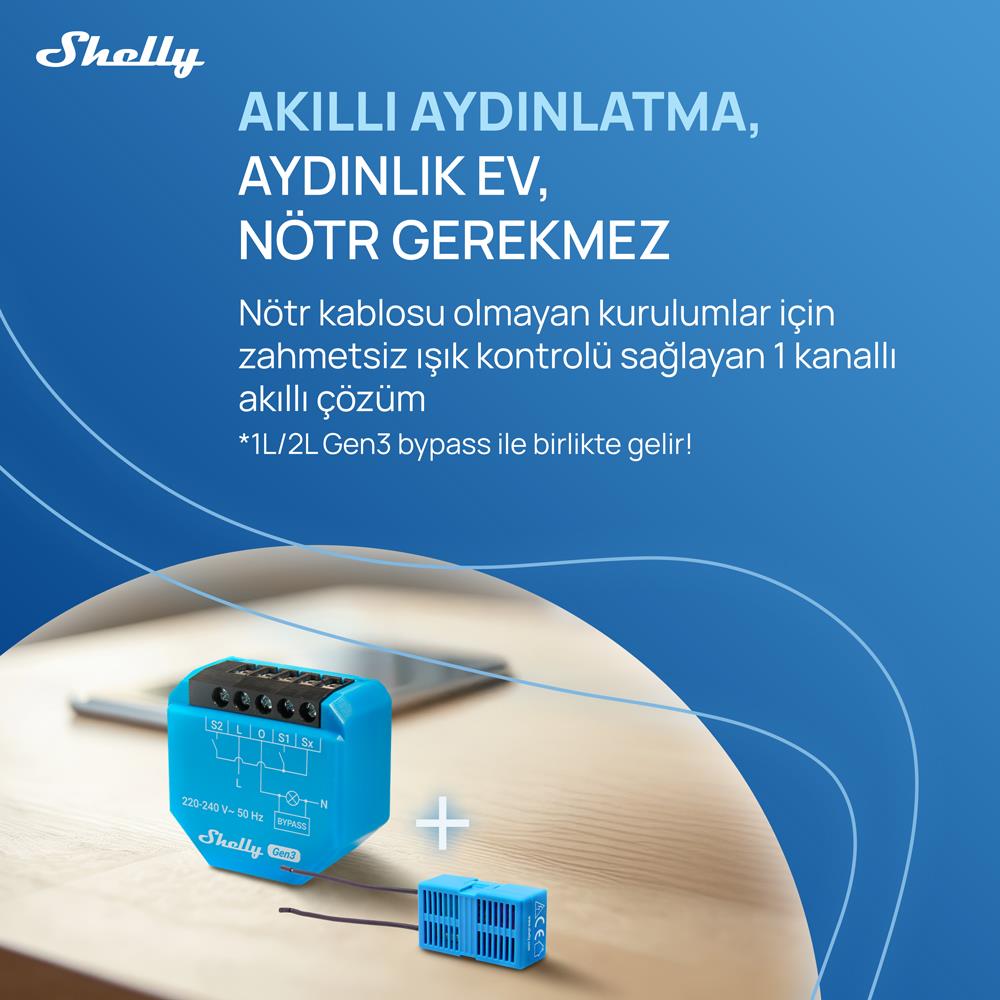

Paket İçeriği

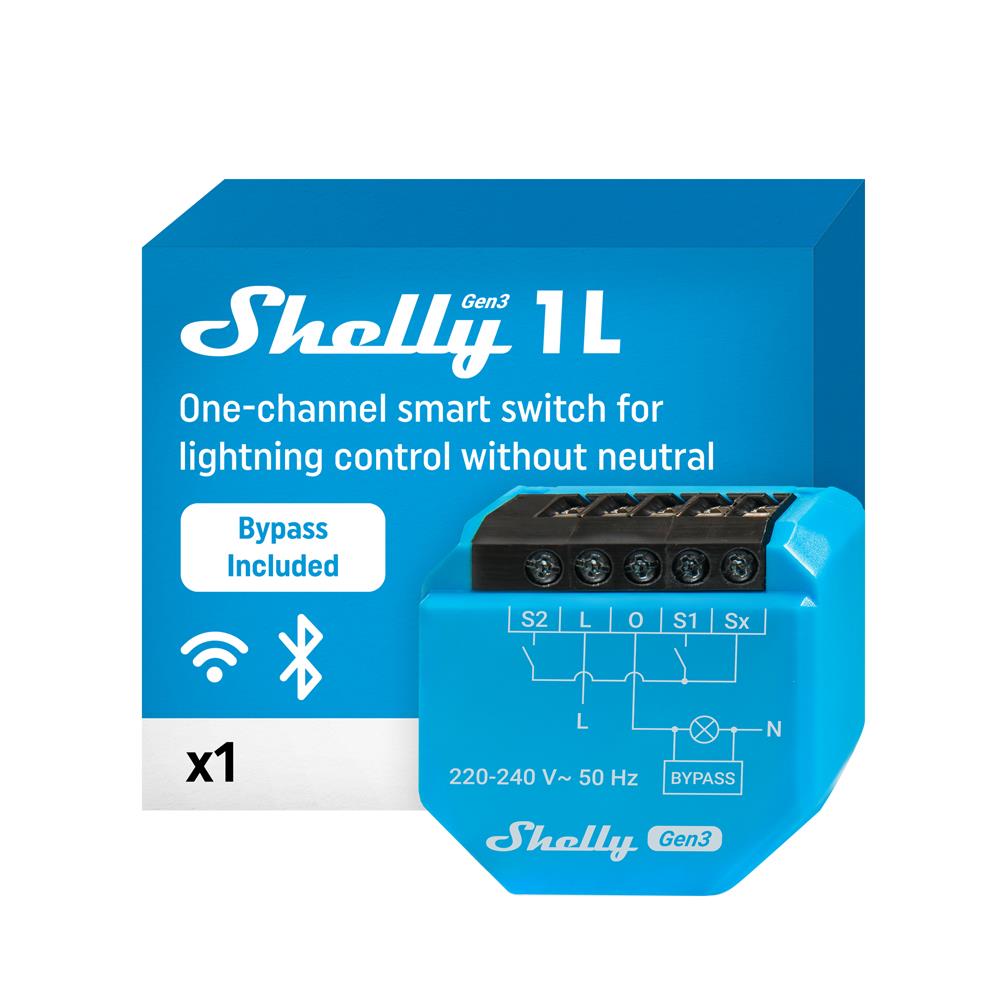

• 1 x Shelly 1L Gen3 Nötrsüz Akıllı Röle
• 1 x Shelly Bypass 1L/2L Gen3

Sık Sorulan Sorular

Shelly 1L Gen3 nedir?

Shelly 1L Gen3, nötr hattı olmayan aydınlatma tesisatlarını akıllı hale getirmek için kullanılan tek kanallı Wi-Fi akıllı aydınlatma rölesidir.

Modeli nedir?

Resmi cihaz modeli S3SW-0A1X1EUL’dir.

Nötr hattı gerekir mi?

Hayır. Shelly 1L Gen3, Shelly Bypass ile nötrsüz aydınlatma tesisatlarında kullanılabilir.

Shelly Bypass kutuya dahil mi?

Evet. Shelly Bypass 1L/2L Gen3 paket içeriğine dahildir.

LED lambalarda Bypass gerekir mi?

Evet. LED lambalarda Shelly Bypass kullanımı gereklidir. Bypass, lamba yüküne paralel bağlanmalıdır.

Maksimum kaç watt destekler?

Resmi teknik bilgiye göre maksimum anahtarlama gücü 200W’tır.

Dimleme yapar mı?

Hayır. Shelly 1L Gen3 dimmer değildir; yalnızca aç/kapa kontrolü sağlar.

Enerji ölçümü yapar mı?

Hayır. Shelly 1L Gen3 enerji ölçümü yapmaz. Enerji ölçümü gerekiyorsa Shelly 1PM serisi değerlendirilmelidir.

Kuru kontak çıkışı var mı?

Hayır. Shelly 1L Gen3 kuru kontak röle değildir. Potansiyelsiz kontak gereken uygulamalarda Shelly 1 Gen4 veya Shelly Plus 1 gibi uygun modeller tercih edilmelidir.

Panjur veya perde motoru için kullanılır mı?

Hayır. Panjur/perde motor kontrolü için Shelly Shutter veya Shelly 2PM Gen3 gibi cover control destekli modeller kullanılmalıdır.

Wi-Fi var mı?

Evet. Shelly 1L Gen3, 2.4GHz Wi-Fi 802.11 b/g/n bağlantısını destekler.

Bluetooth var mı?

Evet. Bluetooth 4.2 desteği bulunur ve BLE Gateway senaryolarında kullanılabilir.

Matter destekli mi?

Evet. Firmware 1.6.0 veya üzeri ile Matter desteği kullanılabilir.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, lokal web arayüzü, Shelly entegrasyonları ve desteklenen protokoller üzerinden Home Assistant sistemlerinde kullanılabilir.

Scripting destekli mi?

Evet. Shelly 1L Gen3 scripting desteği sunar ve gelişmiş yerel otomasyon senaryolarında kullanılabilir.

Birden fazla lamba kontrol edilir mi?

Aynı aydınlatma hattına bağlı toplam yük 200W sınırını aşmıyorsa birden fazla lamba tek hat olarak kontrol edilebilir. Her bağımsız hat için ayrı röle gerekir.

Dış ortamda kullanılabilir mi?

Hayır. Cihaz iç mekan duvar kutusu / anahtar arkası montajı için tasarlanmıştır. Suya, yağmura, yoğun neme veya dış ortam koşullarına maruz bırakılmamalıdır.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.
