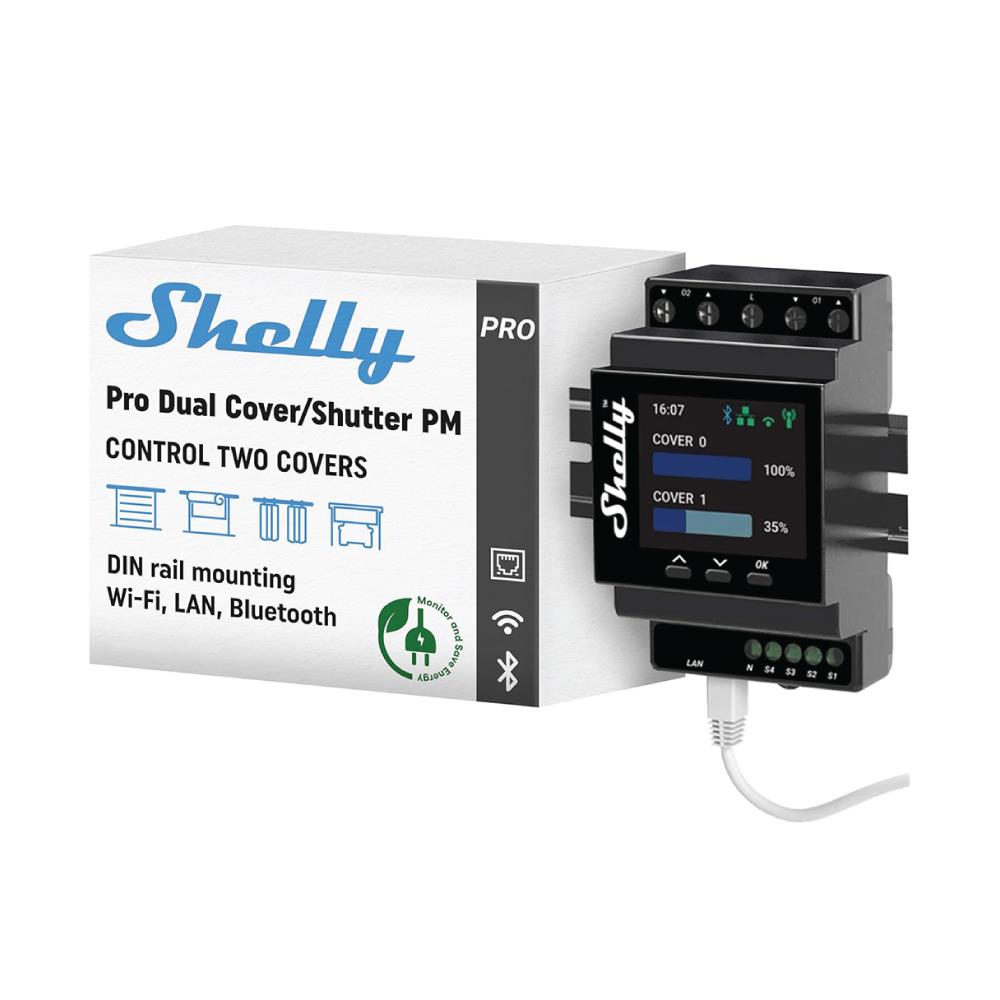

Shelly Pro Dual Çift Motorlu Panjur Kontrol Rölesi

Neden Shelly Pro Dual Tercih Edilmeli?

Shelly Pro Dual, panjur ve perde otomasyonunda tek kanallı rölelerden farklı olarak iki ayrı motorlu sistemi pano üzerinden yönetmek için tasarlanmıştır. DIN ray montaj yapısı sayesinde elektrik panolarına düzenli şekilde yerleştirilebilir; bu da özellikle villa, otel, ofis, ticari alan ve çoklu panjur/perde altyapılarında servis kolaylığı sağlar.

Ürünün en önemli avantajlarından biri, her cover kanalı için enerji ölçümü sunmasıdır. Motorların çalışma anındaki tüketimi takip edilebilir, mekanik sıkışma veya normal dışı güç çekişi gibi durumlara karşı otomasyon senaryoları oluşturulabilir. Bu özellik özellikle panjur motorlarında bakım, güvenlik ve enerji yönetimi açısından değerlidir.

LAN bağlantısı, pano içi profesyonel kurulumlarda daha kararlı haberleşme sunar. Wi-Fi bağlantısı alternatif erişim imkanı sağlar; Bluetooth ise ilk kurulum ve cihaz ekleme sürecini kolaylaştırır. MQTT, webhook ve scripting desteği sayesinde Home Assistant, Node-RED ve benzeri lokal otomasyon sistemleriyle gelişmiş senaryolar kurulabilir.

Öne Çıkan Özellikler

• Çift motor / çift cover kontrolü: İki ayrı panjur, perde, tente veya çift yönlü AC motor sistemi bağımsız yönetilebilir.
• DIN ray montaj: Elektrik panolarında profesyonel ve düzenli kullanım sağlar.
• Enerji ölçümü: Her cover sistemi için güç tüketimi izlenebilir.
• 4 switch/button girişi: S1, S2, S3 ve S4 terminalleriyle iki motor için ayrı fiziksel kontrol girişleri kullanılabilir.
• 4 yön röle çıkışı: O1 ve O2 için yukarı/aşağı yön çıkışları bulunur.
• LAN bağlantısı: RJ45 Ethernet portu ile kablolu ve kararlı ağ bağlantısı sağlar.
• Wi-Fi bağlantısı: 2.4GHz Wi-Fi ağı üzerinden kablosuz kontrol sunar.
• Bluetooth 4.2: İlk kurulum ve cihaz ekleme sürecini kolaylaştırır.
• Renkli LCD ekran: Cihaz durumu, ağ bilgisi ve cover pozisyonları ekrandan takip edilebilir.
• MQTT, webhook ve scripting: Home Assistant, Node-RED ve profesyonel otomasyon sistemleriyle entegre edilebilir.
• Gelişmiş koruma: Aşırı ısınma, aşırı gerilim, aşırı akım ve aşırı güç koruma özellikleri sunar.
• RC Snubber destekli motor kullanımı: Çift yönlü AC motorlarda kontak ve sistem kararlılığı için RC Snubber kullanımı değerlendirilmelidir.

Kullanım Alanları

Shelly Pro Dual Çift Motorlu Panjur Kontrol Rölesi, iki ayrı motorlu gölgeleme veya kapı sisteminin merkezi panodan kontrol edilmesi gereken profesyonel otomasyon projeleri için uygundur.

Shelly Pro Dual Çift Motorlu Panjur Kontrol Rölesi Ne İşe Yarar?

Shelly Pro Dual, iki farklı panjur, perde, tente veya çift yönlü AC motor sistemini uzaktan ve merkezi şekilde kontrol etmeye yarar. Her motor için açma/yukarı ve kapama/aşağı yönleri ayrı çıkışlarla yönetilir. Kullanıcı cihazı Shelly Smart Control uygulaması, dahili web arayüzü, fiziksel buton girişleri, LAN, Wi-Fi, MQTT, webhook veya uyumlu otomasyon platformları üzerinden kontrol edebilir.

Cihaz, yalnızca motorları hareket ettirmekle kalmaz; motorların güç tüketimini de izleyebilir. Bu sayede belirli bir motor normalden fazla akım çektiğinde bakım ihtiyacı, mekanik zorlanma veya engel senaryosu değerlendirilebilir. Özellikle çoklu panjur/perde sistemlerinin bulunduğu projelerde bu özellik operasyonel güvenlik ve bakım takibi açısından önemlidir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 110-240V AC besleme kullanın: Shelly Pro Dual Cover/Shutter PM modelinde DC besleme desteği yoktur.
2. Nötr bağlantısı gereklidir: Cihazın çalışması için L ve N besleme bağlantıları doğru yapılmalıdır.
3. İki motor yapısını doğru planlayın: O1 terminal çifti birinci cover/motor için, O2 terminal çifti ikinci cover/motor için kullanılır.
4. Yön çıkışlarını karıştırmayın: ▲ ve ▼ yön çıkışları motorun açma/yukarı ve kapama/aşağı yönlerine doğru bağlanmalıdır.
5. Fiziksel girişleri doğru eşleştirin: S1-S2 birinci cover, S3-S4 ikinci cover kontrolü için kullanılır.
6. LAN kablosunu enerji kesikken takın: RJ45 kablosu cihaz enerjisizken takılmalı veya çıkarılmalıdır.
7. RC Snubber kullanımını değerlendirin: Çift yönlü AC motorlar endüktif yük olduğundan üretici tavsiyesine uygun RC Snubber kullanımı sistem kararlılığı için önemlidir.
8. Motor limitlerini koruyun: Mekanik limit switch, fotosel, engel algılama ve emniyet devreleri devre dışı bırakılmamalıdır.
9. Kalibrasyon ayarlarını yapın: Panjur/perde pozisyon takibi için çalışma süresi, yön ve kalibrasyon ayarları doğru yapılandırılmalıdır.
10. Kurulumu yetkin kişi yapmalıdır: Pano içi ve şebeke gerilimli motor bağlantılarında montaj profesyonel elektrik güvenliği kurallarına uygun yapılmalıdır.

Shelly Pro Dual ile Shelly Pro 2PM Arasındaki Fark Nedir?

Shelly Pro Dual, özellikle iki bağımsız panjur/perde/tente motorunu yönetmek için tasarlanmış çift cover kontrol cihazıdır. Her cover için yukarı ve aşağı yön çıkışları bulunur. Bu nedenle motorlu gölgelendirme ve shutter otomasyonlarında daha hedefli bir çözümdür.

Shelly Pro 2PM ise iki kanal enerji ölçer akıllı röledir ve switch mode / cover mode gibi farklı çalışma modlarına sahiptir. Tek bir panjur/perde motorunu veya iki ayrı aç/kapa yükü yönetmek için kullanılabilir. İki bağımsız motorlu cover sistemini profesyonel panodan yönetmek isteniyorsa Shelly Pro Dual daha doğru seçimdir.

Çift Motorlu Panjur Kontrolü Nasıl Çalışır?

Çift motorlu panjur kontrolünde her motor için iki yön çıkışı gerekir: açma/yukarı ve kapama/aşağı. Shelly Pro Dual üzerinde O1 ve O2 olmak üzere iki cover çıkış çifti bulunur. O1 birinci motorun yönlerini, O2 ikinci motorun yönlerini kontrol eder.

S1-S2 girişleri birinci motorun fiziksel anahtar veya buton kontrolü için; S3-S4 girişleri ikinci motorun fiziksel kontrolü için kullanılabilir. Bu yapı sayesinde hem uygulama üzerinden hem de yerel fiziksel butonlarla panjur/perde sistemleri yönetilebilir.

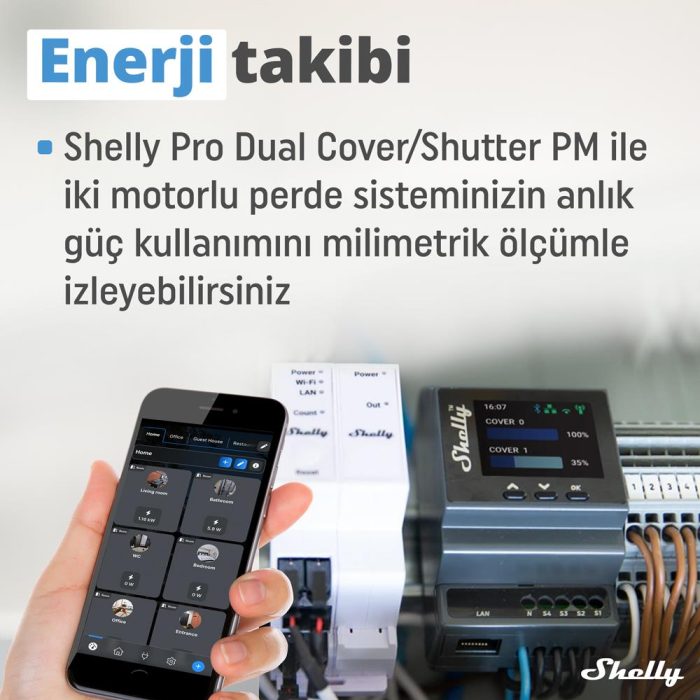

Enerji Ölçümü Ne Avantaj Sağlar?

Enerji ölçümü, her motorun çalışma sırasında ne kadar güç çektiğini izlemeyi sağlar. Normalden yüksek güç tüketimi mekanik zorlanma, sıkışma, motor arızası veya bakım ihtiyacına işaret edebilir. Bu veri üzerinden otomasyon, uyarı ve bakım senaryoları oluşturulabilir.

Özellikle otel, ofis, villa ve çoklu panjur sistemlerinde enerji izleme; sadece elektrik tüketimi için değil, sistem sağlığı ve operasyonel güvenlik için de önemlidir. Shelly Pro Dual bu noktada motor kontrolü ile enerji takibini aynı cihazda birleştirir.

LAN, Wi-Fi ve Bluetooth Kullanımı

Ethernet bağlantısı, pano içi profesyonel kurulumlarda daha kararlı haberleşme sağlar. Çok sayıda Shelly Pro cihazın bulunduğu projelerde LAN altyapısı, ağ yönetimi ve bakım süreçlerini kolaylaştırır.

Wi-Fi bağlantısı kablosuz erişim için kullanılabilirken, Bluetooth ilk kurulum ve cihaz ekleme aşamasında avantaj sağlar. Dahili web arayüzü üzerinden cihaz ayarları yapılabilir, ağ bağlantıları yönetilebilir ve motor kontrol parametreleri yapılandırılabilir.

Home Assistant, MQTT ve Lokal Kontrol Kullanımı

Shelly Pro Dual, MQTT, webhook ve scripting desteği sayesinde Home Assistant, Node-RED ve benzeri lokal otomasyon sistemleriyle kullanılabilir. Böylece panjur/perde pozisyonları, motor çalışma durumları ve enerji verileri otomasyon platformlarına aktarılabilir.

Lokal kontrol senaryolarında zamanlama, güneş doğuşu/batışı, hava durumu, oda sıcaklığı, ışık seviyesi, güvenlik modu veya kullanıcı sahnelerine göre panjur/perde otomasyonu oluşturulabilir. Bu yapı özellikle akıllı villa, otel ve ticari tesislerde verimli bir gölgelendirme yönetimi sağlar.

Montajda Nelere Dikkat Edilmeli?

DIN ray montajda cihazın pano içindeki konumu, kablo güzergahı, motor yön kabloları, klemens torku, kablo kesiti ve pano içi sıcaklık dikkate alınmalıdır. Motor çıkışları karıştırılmamalı, her motorun açma ve kapama yönü ayrı ayrı test edilmelidir.

Motorlu yükler endüktif karakterde olduğundan RC Snubber kullanımı değerlendirilmelidir. LAN kablosu takma/çıkarma işlemi cihaz enerjisizken yapılmalı, panjur/perde motorlarının mekanik limitleri ve güvenlik donanımları devre dışı bırakılmamalıdır.

Shelly Pro Dual Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Pro Dual Çift Motorlu Panjur Kontrol Rölesi, elektrik panoları, motorlu panjur sistemleri, stor perde motorları, tente motorları, garaj kapısı sistemleri, çift yönlü AC motorlar, Home Assistant sistemleri, MQTT destekli otomasyon platformları, LAN ağ altyapısı, Shelly sensörleri ve profesyonel akıllı bina projeleriyle birlikte kullanılabilir. Bağlantı öncesinde motor tipi, yön kablolaması, besleme gerilimi, limit switch yapısı, RC Snubber ihtiyacı, Wi-Fi/LAN altyapısı ve elektrik güvenliği kontrol edilmelidir.

Teknik Referans

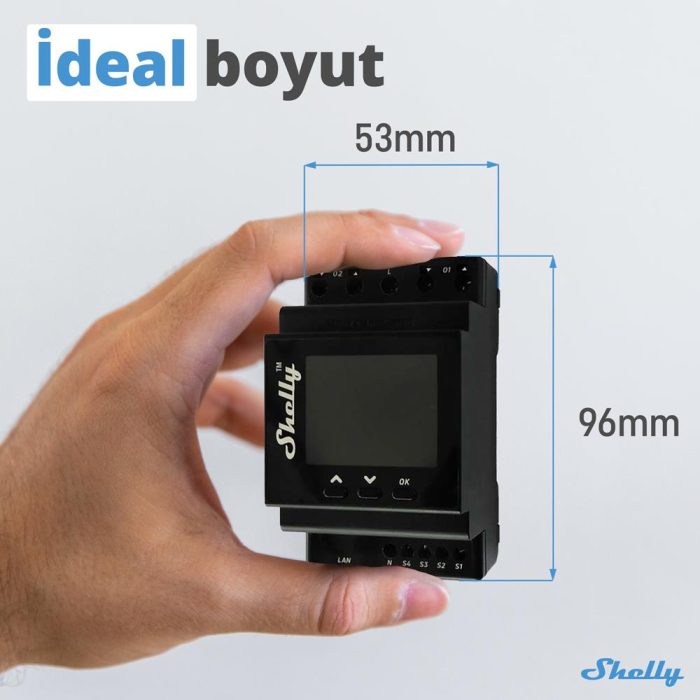

Shelly Pro Dual Cover/Shutter PM, 110-240V AC besleme ile çalışan, DIN ray montajlı, çift cover/shutter kontrol cihazıdır. Resmi teknik bilgilerde 4 switch/button girişi, 4 yön röle çıkışı, Ethernet, Wi-Fi, Bluetooth, güç ölçümü, renkli LCD ekran, ESP32-D0WDQ6 işlemci, 8MB flash, MQTT, webhook, scripting, 96x53x59 mm ölçü ve çift yönlü AC motorlarda RC Snubber kullanımı belirtilmiştir. Detaylı bilgi için
Shelly Pro Dual Cover/Shutter PM resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly Pro Dual Çift Motorlu Panjur Kontrol Rölesi

Sık Sorulan Sorular

Shelly Pro Dual nedir?

Shelly Pro Dual, DIN ray montajlı, LAN, Wi-Fi ve Bluetooth destekli, iki bağımsız panjur/perde/tente motorunu kontrol etmek için kullanılan profesyonel akıllı motor kontrol cihazıdır.

İki ayrı panjur motorunu kontrol edebilir mi?

Evet. Shelly Pro Dual, iki ayrı cover/panjur/perde sistemini bağımsız şekilde kontrol etmek için tasarlanmıştır.

Enerji ölçümü yapar mı?

Evet. Cihaz, her cover sistemi için güç ölçümü yaparak motor tüketiminin izlenmesine yardımcı olur.

Kaç volt ile çalışır?

110-240V AC besleme ile çalışır.

DC besleme veya DC motor kontrolü için uygun mu?

Hayır. Resmi teknik bilgiye göre DC besleme desteği yoktur ve cihaz çift yönlü AC motorlar için tasarlanmıştır.

LAN bağlantısı var mı?

Evet. Üründe RJ45 Ethernet portu bulunur. LAN kablosu cihaz enerjisizken takılmalı veya çıkarılmalıdır.

Home Assistant ile uyumlu mu?

Evet. MQTT, webhook ve scripting desteği sayesinde Home Assistant ve benzeri lokal otomasyon sistemlerinde kullanılabilir.

Dimmer olarak kullanılabilir mi?

Hayır. Shelly Pro Dual, panjur/perde/tente ve çift yönlü AC motor kontrol cihazıdır; dimmer olarak kullanılmaz.

RC Snubber gerekli mi?

Çift yönlü AC motorlar endüktif yük olduğundan, sistem kararlılığı ve kontak ömrü için RC Snubber kullanımı değerlendirilmelidir.
