Shelly 2PM Gen3 Enerji Ölçümlü 2 Kanallı Akıllı Röle

Neden Shelly 2PM Gen3 Tercih Edilmeli?

Shelly 2PM Gen3, tek cihazla iki ayrı çıkışı kontrol etmek veya bir çift yönlü motoru akıllı hale getirmek isteyen kullanıcılar için güçlü ve kompakt bir çözümdür. Standart duvar buatlarına, anahtar arkasına veya sınırlı montaj alanlarına yerleştirilebilecek küçük gövdesine rağmen gelişmiş bağlantı ve otomasyon özellikleri sunar.

Ürünün en önemli avantajlarından biri her kanal için güç ölçümü sunmasıdır. Bu sayede bağlı yüklerin anlık güç tüketimi takip edilebilir, enerji kullanımı analiz edilebilir ve belirli güç değerlerine göre otomasyon senaryoları oluşturulabilir. Aydınlatma devreleri, priz hatları veya motorlu sistemlerde tüketim takibi, arıza farkındalığı ve enerji yönetimi açısından avantaj sağlar.

Cover mode özelliği, ürünü yalnızca iki kanallı röle olmaktan çıkarır ve motorlu perde/panjur kontrol modülüne dönüştürür. Açma-kapama yönleri, pozisyon yüzdesi, zamanlama, güneşe göre otomasyon ve jaluzi lamel açısı gibi senaryolar uygun motor ve doğru kalibrasyonla kurulabilir.

Öne Çıkan Özellikler

• 2 kanallı akıllı röle: O1 ve O2 çıkışlarıyla iki ayrı elektrik devresi kontrol edilebilir.
• Kanal bazlı güç ölçümü: Her kanalın anlık tüketimi ve enerji kullanımı takip edilebilir.
• Cover / roller control: Panjur, perde, tente, jaluzi ve çift yönlü AC motor uygulamalarında kullanılabilir.
• Jaluzi lamel açı kontrolü: Uygun jaluzi sistemlerinde slat angle kontrol senaryoları oluşturulabilir.
• 110–240V AC besleme: Standart şebeke gerilimli akıllı ev kurulumları için uygundur.
• 24V DC besleme desteği: Uygun düşük voltajlı DC sistemlerde kullanılabilir.
• 10A kanal kapasitesi: Her kanal için 10A AC anahtarlama desteği sunar.
• 16A toplam kapasite: Cihaz toplamda 16A AC akım sınırına göre kullanılmalıdır.
• Matter desteği: Güncel firmware ile Matter uyumlu akıllı ev ekosistemlerinde değerlendirilebilir.
• MQTT ve scripting: Home Assistant, Node-RED ve lokal otomasyon sistemleriyle gelişmiş kullanım sağlar.
• Wi-Fi range extender: Uyumlu Shelly cihazları için Wi-Fi kapsama desteği sağlayabilir.
• Bluetooth gateway: Shelly BLU cihazlarından gelen Bluetooth verilerini Shelly ekosistemine aktarabilir.

Kullanım Alanları

Shelly 2PM Gen3 Enerji Ölçümlü 2 Kanallı Akıllı Röle, hem iki ayrı yükün kontrol edilmesi gereken uygulamalarda hem de panjur/perde gibi çift yönlü motor kontrolü gereken projelerde kullanılabilir.

Shelly 2PM Gen3 Ne İşe Yarar?

Shelly 2PM Gen3, iki elektrik devresini uzaktan açıp kapatmaya, her kanalın enerji tüketimini ölçmeye ve panjur/perde gibi çift yönlü motorları akıllı otomasyonlara dahil etmeye yarar. Cihaz Shelly Smart Control uygulaması, lokal web arayüzü, Matter uyumlu sistemler, MQTT veya Home Assistant üzerinden kontrol edilebilir.

Örneğin bir odadaki iki ayrı ışık hattı aynı modülle kontrol edilebilir. Alternatif kullanımda cihaz cover mode’a alınarak bir panjur motorunun yukarı/aşağı yönleri yönetilebilir. Kalibrasyon sonrası panjurun belirli yüzde pozisyonlarında durması, belirli saatte açılıp kapanması veya güneş ışığına göre otomatik kontrol edilmesi mümkündür.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. AC kullanımda nötr bağlantısı gerekir: 110–240V AC kurulumlarda L ve N bağlantıları doğru yapılmalıdır.
2. Toplam akımı aşmayın: Her kanal 10A, cihaz toplamı 16A sınırına göre değerlendirilmelidir. İki kanalın toplam yükü cihaz limitini aşmamalıdır.
3. Aynı faz kullanımına dikkat edin: İki kanal aynı fazlı devrelerde kullanılacak şekilde planlanmalıdır. Farklı faz veya uygunsuz besleme kurguları kullanılmamalıdır.
4. Kuru kontak gibi kullanmayın: Shelly 2PM Gen3 potansiyelsiz kuru kontak röle değildir. Kapı otomasyonu, kombi veya harici kuru kontak girişlerinde uygun model seçilmelidir.
5. Cover mode’da iki kanal tek motor için ayrılır: Panjur/perde modunda O1 ve O2 genellikle aynı motorun açma-kapama yönleri için kullanılır; bu modda iki ayrı yük bağımsız aydınlatma gibi kullanılmaz.
6. Motor tipini kontrol edin: Cover mode için motorun yön girişleri, limit switch yapısı ve çalışma gerilimi Shelly bağlantısına uygun olmalıdır.
7. Kalibrasyon yapın: Panjur, perde veya jaluzi uygulamalarında doğru pozisyon kontrolü için kurulum sonrası kalibrasyon yapılmalıdır.
8. Yük tipini değerlendirin: LED sürücüler, motorlar, trafolar ve yüksek kalkış akımlı yüklerde gerçek akım davranışı nominal güçten yüksek olabilir.

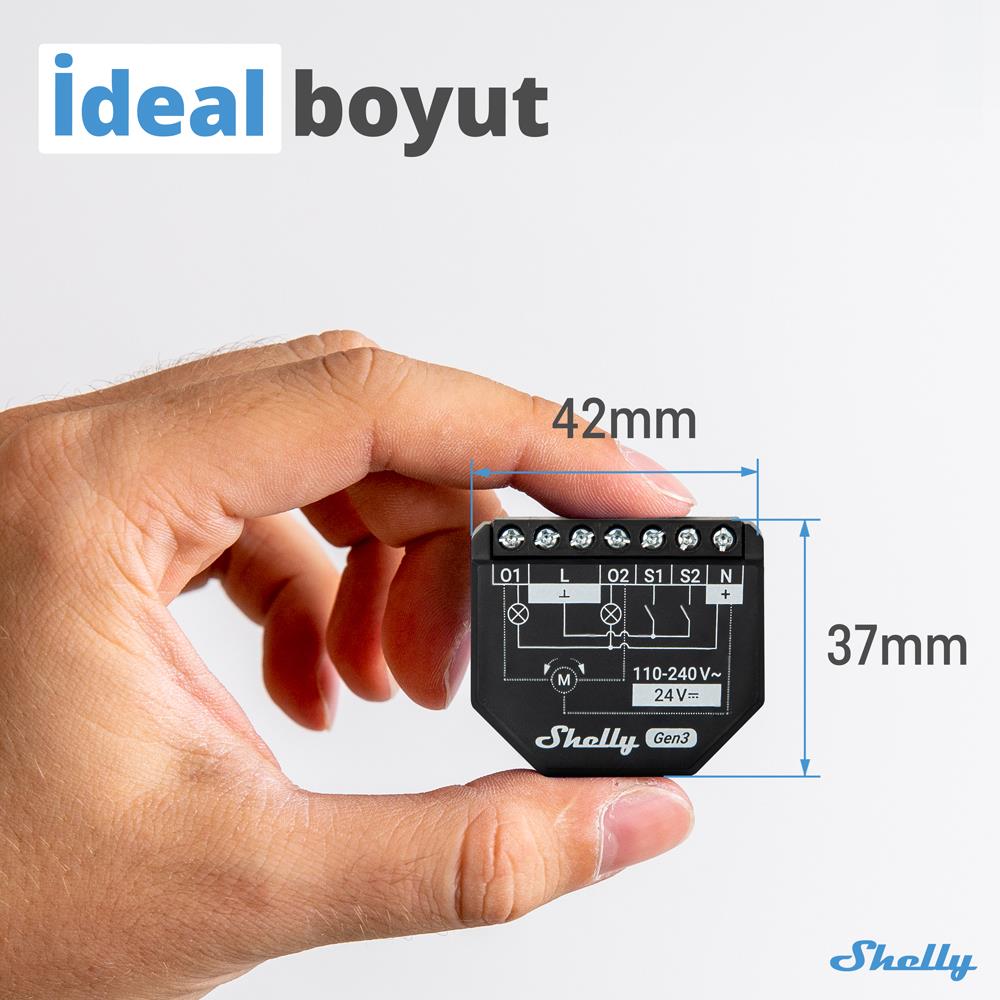

9. Buat derinliğini kontrol edin: Cihaz kompakt olsa da kablo bağlantıları, terminal alanı, ısı dağılımı ve anahtar yapısı için yeterli alan bırakılmalıdır.
10. Yetkin montaj yaptırın: Şebeke gerilimi içeren bağlantılar yetkin elektrik personeli tarafından yapılmalıdır.

Shelly 2PM Gen3 ile Shelly Plus 2PM Arasındaki Fark Nedir?

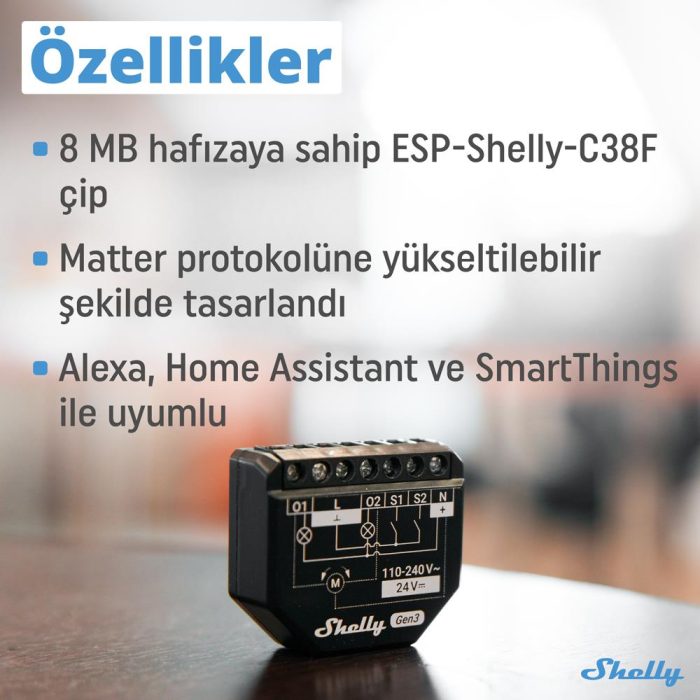

Shelly 2PM Gen3, Shelly Plus 2PM’in yeni nesil Gen3 ürün ailesindeki karşılığıdır. Gen3 yapıda daha güçlü işlemci, artırılmış bellek ve güncel firmware ile Matter desteği gibi avantajlar bulunur. Bu sayede yeni nesil akıllı ev ekosistemleriyle daha geniş uyumluluk elde edilebilir.

Shelly Plus 2PM hâlâ iki kanal, güç ölçümü ve cover control mantığıyla benzer temel kullanım sunar. Ancak yeni kurulumlarda Matter, gelişmiş performans ve daha güncel donanım öncelikliyse Shelly 2PM Gen3 daha doğru tercih olacaktır.

Switch Mode ve Cover Mode Farkı Nedir?

Switch mode, Shelly 2PM Gen3’ün iki ayrı çıkışını bağımsız röle gibi kullanmaya yarar. Örneğin iki ayrı ışık hattı, iki farklı düşük/orta güçlü cihaz veya iki ayrı kontrol devresi yönetilebilir.

Cover mode ise çift yönlü motorlar için kullanılır. Bu modda çıkışlardan biri motorun açma/yukarı yönünü, diğeri kapama/aşağı yönünü kontrol eder. Panjur, perde, tente ve jaluzi uygulamalarında pozisyon kontrolü, yüzdeye göre durdurma ve zamanlama senaryoları bu mod üzerinden oluşturulur.

Panjur, Perde ve Jaluzi Kontrolünde Kullanım

Shelly 2PM Gen3, motorlu panjur ve perde uygulamalarında açma, kapama, durdurma ve belirli pozisyonda bırakma senaryoları için kullanılabilir. Kalibrasyon sonrası panjurun %25, %50 veya %80 gibi belirli açıklık seviyelerine gitmesi sağlanabilir.

Jaluzi uygulamalarında lamel açı kontrolü de desteklenebilir. Bu kullanımda motor tipi, limit switch yapısı, çalışma süresi, yön bağlantıları ve güvenlik sınırları doğru yapılandırılmalıdır. Motorların aynı anda iki yöne enerji almaması için cover mode ayarları doğru yapılmalıdır.

Enerji Ölçümü Nasıl Kullanılır?

Enerji ölçümü, bağlı yüklerin anlık güç tüketimini ve toplam enerji kullanımını takip etmek için kullanılır. Shelly 2PM Gen3 her kanal için güç ölçümü sağlayabildiği için iki ayrı devrenin tüketimi ayrı ayrı analiz edilebilir.

Bu özellik, aydınlatma devrelerinde enerji tasarrufu, motorlu sistemlerde çalışma durumu takibi, cihazların gereksiz tüketimini izleme ve Home Assistant gibi platformlarda enerji dashboard’ları oluşturma açısından avantaj sağlar.

Matter, MQTT ve Home Assistant Kullanımı

Shelly 2PM Gen3, güncel firmware ile Matter destekli akıllı ev ekosistemlerinde kullanılabilir. Apple Home, Google Home, Amazon Alexa, Samsung SmartThings ve Matter uyumlu sistemlerle daha geniş platform entegrasyonu sağlanabilir.

Teknik kullanıcılar için MQTT, webhook ve scripting desteği önemlidir. Home Assistant veya Node-RED üzerinde cihazın çıkış durumları, güç ölçüm verileri, motor pozisyonları ve otomasyon senaryoları lokal olarak yönetilebilir.

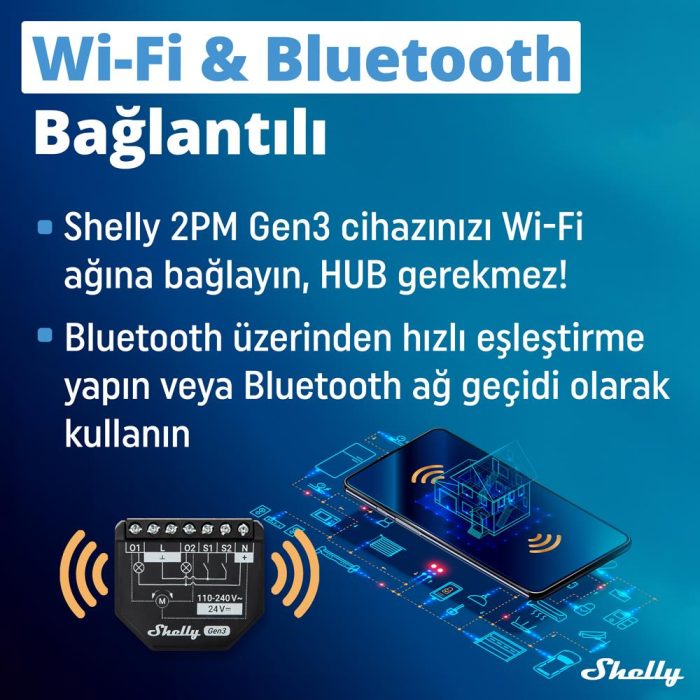

Wi-Fi Range Extender ve Bluetooth Gateway Ne İşe Yarar?

Wi-Fi range extender özelliği, Shelly ekosistemi içinde uyumlu cihazların Wi-Fi kapsamasına yardımcı olmak için kullanılabilir. Bu özellik klasik router veya mesh sistem yerine geçmez; ancak Shelly cihazlarının konumlandırıldığı bazı projelerde kapsama desteği sağlayabilir.

Bluetooth gateway özelliği, Shelly BLU buton ve sensörlerden gelen Bluetooth verilerini Shelly ekosistemine aktarmaya yardımcı olur. Bu sayede Shelly BLU Motion, Shelly BLU Door/Window veya Shelly BLU Button gibi cihazlarla sahne ve tetikleme senaryoları oluşturulabilir.

Kuru Kontak Gereken Uygulamalarda Kullanılır mı?

Shelly 2PM Gen3 kuru kontak çıkışlı bir cihaz değildir. Bu nedenle kombi tetikleme, garaj kapısı kontrol kartı kuru kontak girişi, alarm paneli tetikleme veya potansiyelsiz kontak gerektiren uygulamalarda doğrudan tercih edilmemelidir.

Bu tür uygulamalarda Shelly Plus 1 gibi kuru kontak çıkışlı modeller daha uygundur. Shelly 2PM Gen3 daha çok iki kanal yük kontrolü, enerji ölçümü ve panjur/perde motor kontrolü için değerlendirilmelidir.

Montajda Nelere Dikkat Edilmeli?

Montaj öncesinde cihazın yerleştirileceği buat derinliği, kablo kesiti, terminal sıkma torku, yük akımı, dış koruma elemanı ve havalandırma koşulları kontrol edilmelidir. Cihaz küçük boyutlu olsa da iki kanal ve anahtar girişleriyle birlikte bağlantı yoğunluğu oluşabilir.

AC bağlantıda L ve N hatları doğru bağlanmalı, S1/S2 girişlerine bağlanacak anahtarların tipi ayarlardan doğru seçilmelidir. Cover mode’da motor yönleri test edilmeli, ters yön bağlantısı varsa uygulama üzerinden veya bağlantı üzerinden düzeltilmelidir.

Shelly 2PM Gen3 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly 2PM Gen3 Enerji Ölçümlü 2 Kanallı Akıllı Röle, Shelly Wall Switch, Shelly BLU Button, Shelly BLU Motion, Shelly BLU Door/Window, Shelly Wall Display, Shelly enerji ölçerler, Home Assistant, MQTT broker, Matter uyumlu akıllı ev sistemleri ve Shelly Smart Control otomasyonlarıyla birlikte değerlendirilebilir. Kurulum öncesinde besleme tipi, yük gücü, toplam akım, kuru kontak ihtiyacı, motor tipi, Wi-Fi kapsaması ve otomasyon hedefi doğru planlanmalıdır.

Teknik Referans

Shelly 2PM Gen3, S3SW-002P16EU cihaz modeline sahip 2 kanallı, enerji ölçümlü akıllı röle ve cover kontrol modülüdür. Resmi teknik bilgilerde 110–240V AC / 24V DC ±10% besleme, 10A kanal başına AC akım, 16A toplam AC akım, 18A toplam tepe akım, 240V AC / 30V DC maksimum anahtarlama gerilimi, Wi-Fi 802.11 b/g/n, Bluetooth 4.2, ESP-Shelly-C38F işlemci, 8MB flash, MQTT, scripting, 20 webhook, güç ölçümü, voltmetre, ampermetre ve cover control desteği belirtilmiştir. Detaylı bilgi için
Shelly 2PM Gen3 resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

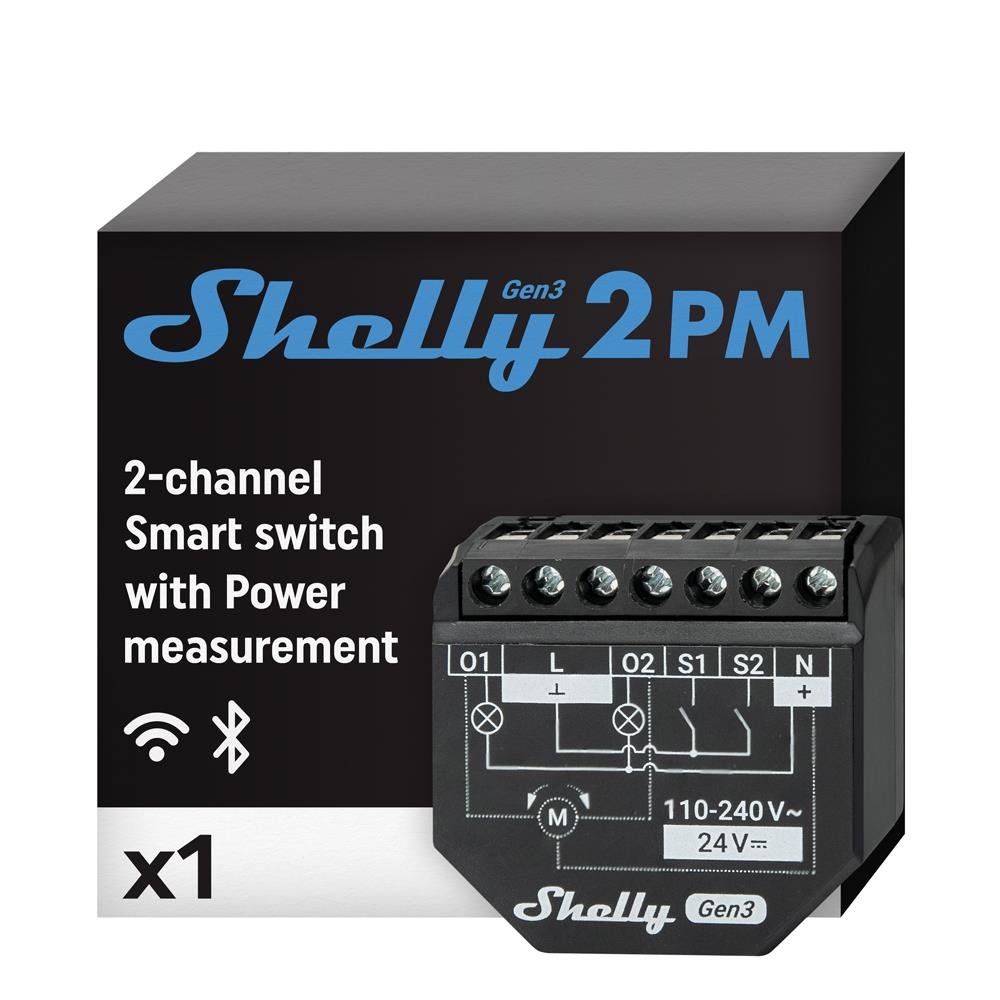

Paket İçeriği

• 1 x Shelly 2PM Gen3 Enerji Ölçümlü 2 Kanallı Akıllı Röle

Sık Sorulan Sorular

Shelly 2PM Gen3 nedir?

Shelly 2PM Gen3, iki ayrı elektrik devresini veya panjur/perde gibi çift yönlü motorları kontrol etmek için kullanılan enerji ölçümlü 2 kanallı Wi-Fi akıllı röledir.

Modeli nedir?

Resmi cihaz modeli S3SW-002P16EU’dur.

Kaç kanal çıkışı vardır?

O1 ve O2 olmak üzere 2 kanal çıkışı vardır.

Enerji ölçümü yapar mı?

Evet. Her kanal için güç ölçümü yapılabilir.

Maksimum akım değeri nedir?

Resmi teknik bilgiye göre kanal başına 10A AC, toplam 16A AC ve kısa süreli toplam 18A tepe akım destekler.

Hangi besleme gerilimleriyle çalışır?

110–240V AC veya 24V DC ±10% besleme ile çalışabilir.

Kuru kontak çıkışı var mı?

Hayır. Shelly 2PM Gen3 kuru kontak röle değildir. Potansiyelsiz kontak gerektiren uygulamalarda Shelly Plus 1 gibi uygun modeller değerlendirilmelidir.

Panjur ve perde kontrolünde kullanılabilir mi?

Evet. Cover mode ile panjur, perde, tente, jaluzi ve çift yönlü motor kontrol senaryolarında kullanılabilir.

Matter destekli mi?

Evet. Resmi Shelly ürün bilgisinde Matter desteğinin güncel firmware ile kullanılabildiği belirtilmiştir.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, lokal web arayüzü ve Shelly entegrasyonları üzerinden Home Assistant sistemlerinde kullanılabilir.

Wi-Fi range extender var mı?

Evet. Shelly ekosistemi içinde Wi-Fi range extender özelliği desteklenir.

Bluetooth gateway var mı?

Evet. Shelly BLU cihazları için Bluetooth gateway olarak kullanılabilir.

Dış ortamda kullanılabilir mi?

Hayır. Cihaz iç mekan buat montajı için tasarlanmıştır. Suya, yağmura, yoğun neme veya dış ortam koşullarına maruz bırakılmamalıdır.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.
