Shelly Plus 2PM Çift Kanal Enerji Ölçer Akıllı Röle

Neden Shelly Plus 2PM Tercih Edilmeli?

Shelly Plus 2PM, tek bir kompakt cihazla hem iki kanal aç/kapa kontrolü hem de panjur/perde motor kontrolü sunabilmesiyle öne çıkar. İki bağımsız çıkışa sahip olması, farklı aydınlatma hatları, fanlar, priz hatları veya cihaz grupları için esnek kullanım sağlar. Aynı cihaz, cover mode seçildiğinde panjur, perde, tente veya garaj kapısı gibi çift yönlü motor kontrol uygulamalarında kullanılabilir.

Ürünün güç ölçümü özelliği, bağlı yüklerin tüketimini takip etmeyi mümkün hale getirir. Bu sayede yalnızca uzaktan aç/kapa kontrolü değil; yüksek güç uyarısı, otomatik kapatma, tüketim analizi, enerji dashboard takibi ve Home Assistant tabanlı gelişmiş otomasyon senaryoları da oluşturulabilir.

Kompakt gövdesi sayesinde duvar kutusu, anahtar arkası ve sınırlı alan bulunan montaj noktalarına entegre edilebilir. Wi-Fi bağlantısı hub gerektirmeden kullanım sağlar; Bluetooth desteği ise cihaz ekleme ve kurulum sürecini kolaylaştırır.

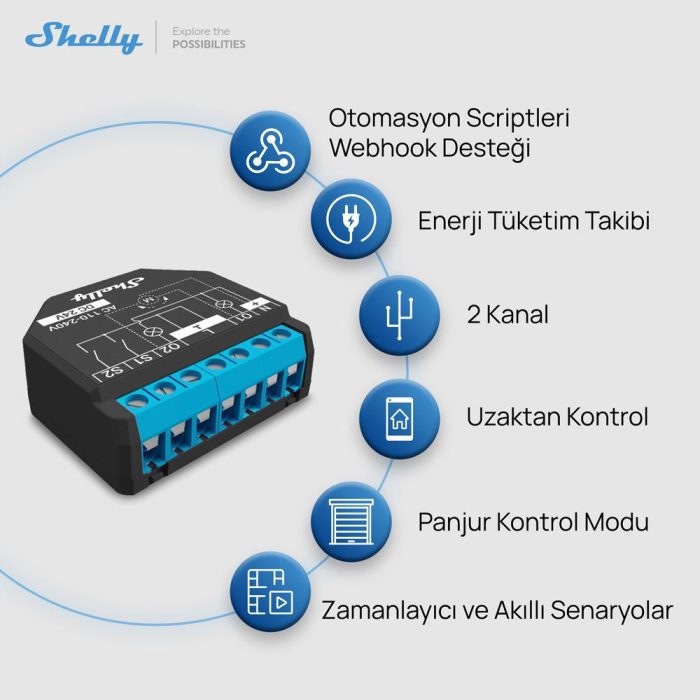

Öne Çıkan Özellikler

• 2 kanal akıllı röle: Switch mode’da iki ayrı çıkış bağımsız şekilde kontrol edilebilir.
• Enerji ölçümü: İki çıkışta güç ölçümü yaparak tüketim verisi sağlar.
• Cover mode: Panjur, perde, tente, garaj kapısı ve çift yönlü motor kontrolü için kullanılabilir.
• 110–240V AC / 24V DC besleme: Farklı besleme senaryolarında esnek kurulum sağlar.
• 10A kanal başı AC: Her kanal için 10A AC anahtarlama kapasitesi sunar.
• 16A toplam AC: Cihaz toplamında 16A AC sınırı dikkate alınmalıdır.
• 10A DC destek: 30V DC devrelerde maksimum 10A anahtarlama desteği sağlar.
• Wi-Fi bağlantısı: Hub gerektirmeden 2.4GHz Wi-Fi ağına bağlanır.
• Bluetooth 4.2: Cihaz ekleme ve ilk kurulum sürecinde avantaj sağlar.
• MQTT, webhook ve scripting: Home Assistant, Node-RED ve lokal otomasyon sistemlerine entegre edilebilir.
• Add-on arayüzü: Uyumlu Shelly Add-on çözümleriyle sensör ve giriş senaryoları genişletilebilir.
• Gelişmiş güvenlik: Aşırı ısınma, aşırı gerilim, aşırı akım, aşırı güç, cover mode’da engel algılama ve safety switch özellikleri bulunur.

Kullanım Alanları

Shelly Plus 2PM Çift Kanal Enerji Ölçer Akıllı Röle, hem iki kanal yük kontrolü hem de panjur/perde motor kontrolü gereken uygulamalar için uygundur. Ürün, doğru çalışma modu seçildiğinde farklı otomasyon senaryolarında kullanılabilir.

Shelly Plus 2PM Çift Kanal Enerji Ölçer Akıllı Röle Ne İşe Yarar?

Shelly Plus 2PM, bağlı elektrikli yükleri uzaktan açıp kapatmaya, enerji tüketimlerini ölçmeye ve uygun yapılandırmada panjur/perde motorlarını kontrol etmeye yarar. Kullanıcı cihazı Shelly Smart Control uygulaması, dahili web arayüzü, fiziksel anahtarlar, MQTT, webhook veya uyumlu akıllı ev platformları üzerinden yönetebilir.

Switch mode’da iki çıkış birbirinden bağımsız çalışır. Bu mod, iki ayrı lamba hattı, iki fan, iki cihaz grubu veya iki farklı aç/kapa devre için uygundur. Cover mode’da ise O1 ve O2 çıkışları tek bir çift yönlü motoru yönetmek için birlikte çalışır. Bu modda yukarı/aşağı veya aç/kapa yönleri tanımlanarak motorlu panjur, perde, tente veya kapı sistemlerinde pozisyon kontrolü yapılabilir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Besleme gerilimini doğru seçin: Shelly Plus 2PM, 110–240V AC veya 24V DC ±10% ile çalışabilir.
2. Çalışma modunu doğru belirleyin: İki bağımsız yük kontrolü için switch mode, panjur/perde motoru için cover mode kullanılmalıdır.
3. Cover mode’da tek motor mantığı vardır: O1 ve O2 çıkışları bir motorun iki yönünü yönetir. İki ayrı panjur motorunu bağımsız kontrol etmek için uygun kullanım değildir.
4. Kuru kontak olmadığını unutmayın: Shelly Plus 2PM çıkışları potansiyelsiz değildir. Kuru kontak gereken uygulamalarda Shelly Plus 1 gibi modeller değerlendirilmelidir.
5. Akım sınırlarını aşmayın: AC yüklerde kanal başı 10A, toplamda 16A ve toplam pikte 18A sınırı dikkate alınmalıdır.
6. Endüktif yüklerde RC Snubber kullanın: LED sürücüler, trafolar, fanlar, motorlar ve kontaktör bobinlerinde RC Snubber kullanımı değerlendirilmelidir.
7. Panjur motorlarında limit ve güvenlik elemanlarını koruyun: Mekanik limit switch, fotosel, engel algılama ve emniyet devreleri devre dışı bırakılmamalıdır.
8. Add-on arayüzünde yüksek gerilim uyarısına dikkat edin: Cihaz yüksek gerilimle beslendiğinde add-on arayüzünde yüksek gerilim riski oluşabilir.
9. Kurulumu yetkin kişi yapmalıdır: Şebeke gerilimiyle çalışılan uygulamalarda montaj öncesinde enerji kesilmeli ve bağlantı profesyonel elektrik güvenliği kurallarına uygun yapılmalıdır.

Shelly Plus 2PM ile Shelly Plus 1PM Arasındaki Fark Nedir?

Shelly Plus 2PM, iki çıkışlı enerji ölçer akıllı röledir. Switch mode’da iki ayrı yükü kontrol edebilir, cover mode’da ise panjur/perde/tente gibi çift yönlü motor kontrolü yapabilir. Bu nedenle iki kanal kontrol veya panjur/perde otomasyonu gereken projelerde öne çıkar.

Shelly Plus 1PM ise tek kanal enerji ölçer akıllı röledir. Yalnızca bir çıkış kontrol edilir ve panjur/perde motor kontrolü için çift yönlü yapı sunmaz. Tek yük enerji takibi gerekiyorsa Plus 1PM; iki çıkış veya cover mode gerekiyorsa Plus 2PM daha doğru seçimdir.

Switch Mode ve Cover Mode Ne Anlama Gelir?

Switch mode, Shelly Plus 2PM’in iki çıkışını bağımsız aç/kapa rölesi gibi kullanmanızı sağlar. Bu modda O1 ve O2 farklı yükleri ayrı ayrı kontrol eder. Örneğin iki ayrı aydınlatma hattı, iki fan, iki priz hattı veya iki cihaz grubu tek Shelly üzerinden yönetilebilir.

Cover mode, O1 ve O2 çıkışlarının tek bir çift yönlü motoru kontrol etmek için birlikte çalıştığı moddur. Bu kullanımda bir çıkış yukarı/açma yönünü, diğer çıkış aşağı/kapama yönünü yönetir. Panjur, perde, tente, garaj kapısı ve benzeri motorlu sistemlerde pozisyon kontrolü, kalibrasyon, engel algılama ve güvenlik senaryoları oluşturulabilir.

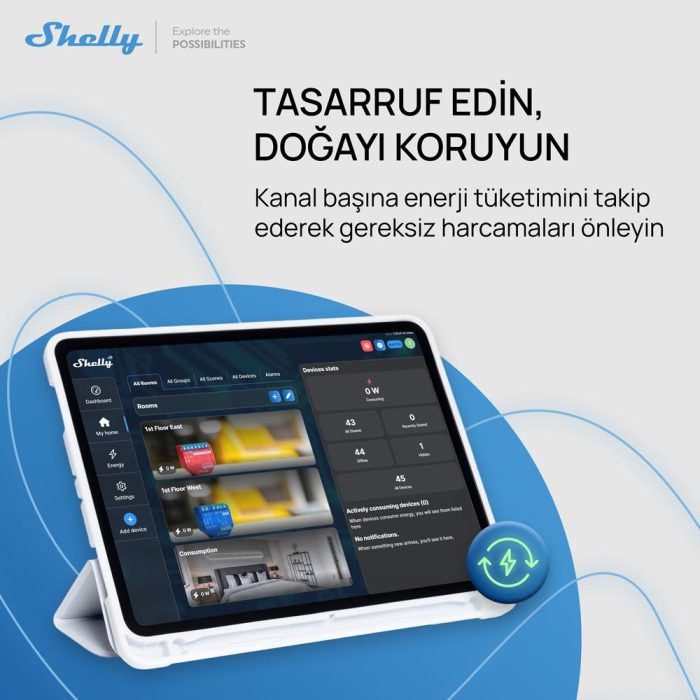

Enerji Ölçümü Ne Avantaj Sağlar?

Shelly Plus 2PM enerji ölçümü, bağlı yüklerin tüketim davranışını izlemeye yardımcı olur. Her iki çıkışta güç ölçümü yapılabildiği için hangi hattın veya motorun ne kadar enerji harcadığı takip edilebilir. Bu veri, enerji tasarrufu, bakım ve güvenlik senaryolarında değerlendirilebilir.

Örneğin bir panjur motoru normalden fazla güç çekmeye başladıysa mekanik sıkışma veya bakım ihtiyacı oluşmuş olabilir. Benzer şekilde bir priz hattı beklenenden fazla tüketim yapıyorsa bildirim gönderilebilir veya otomatik kapatma senaryosu çalıştırılabilir.

Panjur ve Perde Kontrolünde Kullanım

Shelly Plus 2PM, cover mode seçildiğinde bir adet çift yönlü AC motoru kontrol etmek için kullanılabilir. Bu yapı panjur, perde, stor perde, tente ve uygun garaj kapısı sistemlerinde kullanılabilir. Motorun açma ve kapama yönleri O1 ve O2 çıkışlarına bağlanır.

Motor kontrolünde kalibrasyon, çalışma süresi, yön düzeltme, engel algılama, güvenlik anahtarı ve limit değerleri dikkatle ayarlanmalıdır. Motorun mekanik limitleri ve emniyet sensörleri devre dışı bırakılmamalıdır. Yanlış bağlantı veya yanlış mod seçimi motorun hatalı çalışmasına neden olabilir.

Home Assistant, MQTT ve Lokal Kontrol Kullanımı

Shelly Plus 2PM, Wi-Fi üzerinden Shelly Smart Control, yerel web arayüzü ve üçüncü parti otomasyon sistemleriyle kullanılabilir. MQTT, webhook ve scripting desteği sayesinde Home Assistant, Node-RED ve benzeri lokal otomasyon sistemlerinde gelişmiş kontrol senaryoları kurulabilir.

Lokal kontrol desteği, internet bağlantısına bağımlı olmayan akıllı ev projeleri için önemlidir. Cihaz yerel ağ üzerinden kontrol edilebilir, fiziksel anahtar durumları okunabilir, enerji verisi dashboard üzerinde gösterilebilir ve panjur/perde pozisyonlarına göre otomasyonlar oluşturulabilir.

Montajda Nelere Dikkat Edilmeli?

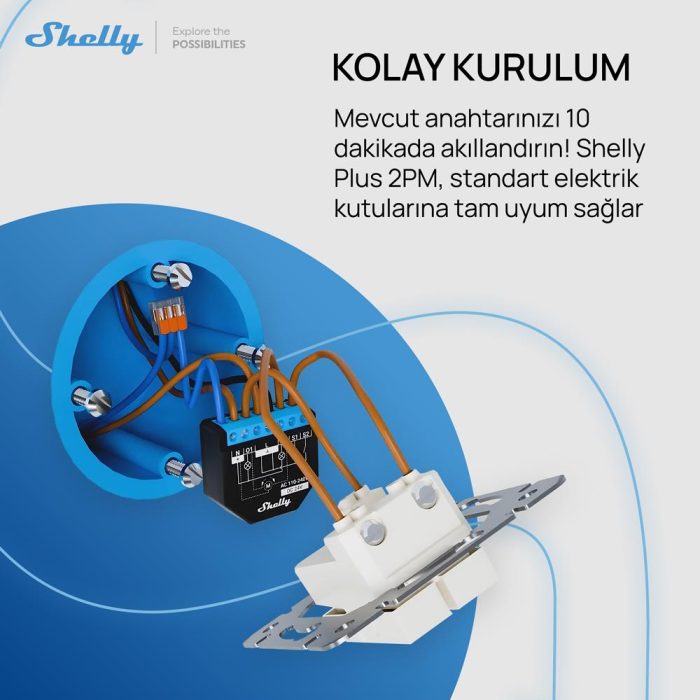

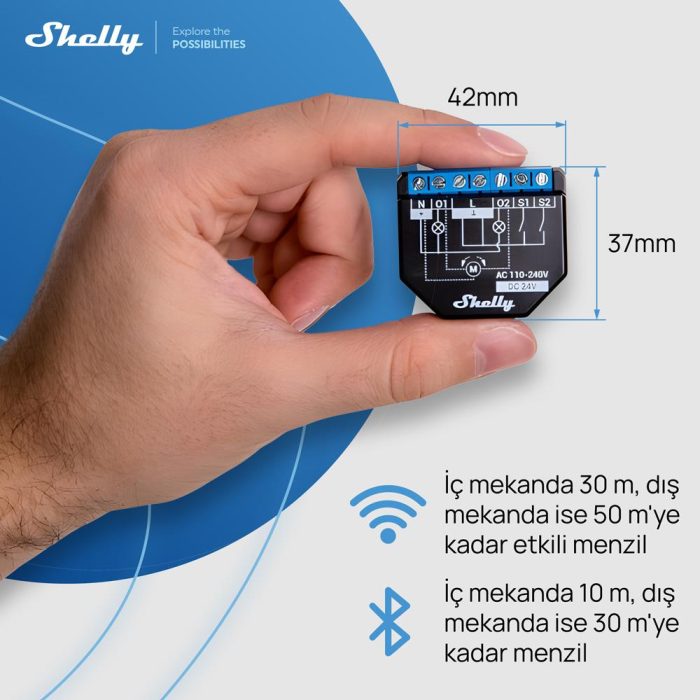

Buat içi veya anahtar arkası montajda cihazın 37x42x16 mm ölçüsü kadar kablo düzeni de önemlidir. Klemenslere uygun kesitte kablo bağlanmalı, klemens torku dikkate alınmalı ve bağlantı kutusunda kablolar cihazı zorlamayacak şekilde yerleştirilmelidir.

Cihaz aşırı ısınma korumasına sahip olsa da dar kutularda hava sirkülasyonu sınırlı olabilir. Özellikle iki kanalın aynı anda çalıştığı, motorlu yüklerin kullanıldığı veya toplam akım sınırına yaklaşılan kurulumlarda kutu içi sıcaklık, kablo yoğunluğu, yük tipi ve ortam sıcaklığı dikkatle değerlendirilmelidir.

Shelly Plus 2PM Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Plus 2PM Çift Kanal Enerji Ölçer Akıllı Röle, aydınlatma devreleri, priz hatları, fanlar, panjur motorları, perde motorları, tente motorları, garaj kapısı sistemleri, Shelly BLU Button, Shelly BLU Motion, Shelly H&T, Home Assistant sistemleri, MQTT destekli otomasyon platformları, 110–240V AC / 24V DC elektrik altyapıları ve enerji yönetimi senaryolarıyla birlikte kullanılabilir. Bağlantı öncesinde yük tipi, röle kapasitesi, çalışma modu, motor yön bağlantısı, kuru kontak gereksinimi, Wi-Fi kapsaması ve elektrik güvenliği kontrol edilmelidir.

Teknik Referans

Shelly Plus 2PM, 110–240V AC veya 24V DC ±10% besleme ile çalışan, iki güç ölçümlü röle çıkışına sahip Wi-Fi ve Bluetooth akıllı röledir. Resmi teknik bilgilerde 2 switch/button girişi, 2 röle çıkışı, Add-on arayüzü, kanal başı 10A AC, toplam 16A AC, toplam 18A pik, 10A DC, voltmetre, ampermetre, dahili sıcaklık sensörü, MQTT, webhook, scripting, cover mode’da engel algılama ve safety switch özellikleri belirtilmiştir. Detaylı bilgi için
Shelly Plus 2PM resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly Plus 2PM Çift Kanal Enerji Ölçer Akıllı Röle

Sık Sorulan Sorular

Shelly Plus 2PM nedir?

Shelly Plus 2PM, Wi-Fi ve Bluetooth üzerinden kontrol edilebilen, çift kanal enerji ölçer akıllı röle modülüdür. Switch mode’da iki ayrı yükü, cover mode’da ise tek bir panjur/perde motorunu kontrol edebilir.

Enerji ölçümü yapar mı?

Evet. Shelly Plus 2PM, iki röle çıkışında güç ölçümü yapabilir ve bağlı yüklerin tüketim bilgisini izlemeye yardımcı olur.

Kuru kontak çıkışı var mı?

Hayır. Shelly Plus 2PM kuru kontak çıkışlı değildir. Kuru kontak gereken uygulamalarda Shelly Plus 1 gibi modeller değerlendirilmelidir.

Kaç amper destekler?

Resmi teknik bilgiye göre AC tarafta kanal başına 10A, toplamda 16A ve toplam pikte 18A destekler. DC tarafta maksimum 10A destekler.

Kaç volt ile çalışır?

110–240V AC veya 24V DC ±10% besleme ile çalışabilir.

Panjur ve perde kontrolünde kullanılabilir mi?

Evet. Cover mode seçildiğinde tek bir çift yönlü panjur, perde, tente veya uygun motorlu sistem kontrol edilebilir.

İki ayrı panjur motorunu bağımsız kontrol eder mi?

Hayır. Cover mode’da iki çıkış tek bir motorun iki yönünü yönetir. İki ayrı panjur motoru bağımsız kontrol edilecekse farklı ürün veya ek cihaz seçimi yapılmalıdır.

Home Assistant ile uyumlu mu?

Evet. MQTT, webhook ve scripting desteği sayesinde Home Assistant ve benzeri lokal otomasyon sistemlerinde kullanılabilir.

Dimmer olarak kullanılabilir mi?

Hayır. Shelly Plus 2PM aç/kapa kontrollü enerji ölçer röledir; dimmer değildir.
