Shelly DALI Dimmer Gen3 Akıllı DALI Dimmer LED Kontrol Rölesi

Neden Shelly DALI Dimmer Gen3 Tercih Edilmeli?

Shelly DALI Dimmer Gen3, DALI aydınlatma altyapısının Shelly Smart Control ve IP tabanlı otomasyon sistemleri üzerinden yönetilmesini sağlar. Böylece klasik DALI projelerine mobil uygulama, zamanlama, sensör ve uzaktan kontrol özellikleri eklenebilir.

DALI dijital haberleşme yapısı, uyumlu sürücülerde parlaklık seviyelerinin tekrarlanabilir ve kararlı biçimde ayarlanmasına yardımcı olur. Faz kesme dimmerlerde görülebilen lamba-sürücü uyumsuzluğu yerine doğrudan DALI komutları kullanılır.

Dahili bus güç kaynağı, en fazla beş DALI kontrol ekipmanından oluşan küçük uygulamalarda harici DALI güç kaynağı ihtiyacını ortadan kaldırabilir. Daha büyük hatlarda veya ek DALI bus cihazlarında uygun harici bus güç kaynağı değerlendirilmelidir.

İki fiziksel giriş sayesinde mevcut duvar butonları korunabilir. Mobil uygulama kullanılmadan kısa basışla açma-kapama, uzun basışla parlaklık değiştirme gibi kontroller gerçekleştirilebilir.

MQTT, scripting ve KNXnet/IP desteği; ürünü konut projelerinin yanında ofis, mağaza, restoran, toplantı salonu ve ticari bina otomasyonlarında da kullanılabilir hale getirir.

Öne Çıkan Özellikler

• DALI DT6 kontrolü: Uyumlu LED sürücülerin parlaklığını yönetir.
• Tek grup kontrolü: Bağlı armatürleri broadcast komutuyla birlikte çalıştırır.
• 5 cihaza kadar destek: Dahili bus beslemesi küçük DALI hatlarına uygundur.
• İki fiziksel giriş: Tekli veya ikili buton bağlanabilir.
• Gece modu: Belirli saatlerde sabit düşük parlaklık uygular.
• Parlaklık sınırları: Minimum ve maksimum seviyeler ayarlanabilir.
• Wi-Fi kontrolü: Ayrı bir akıllı ev hub’ı gerektirmez.
• Bluetooth: Hızlı kurulum ve BLE Gateway işlevi sunar.
• MQTT ve scripting: Yerel otomasyon sistemleriyle çalışabilir.
• KNXnet/IP: Profesyonel bina otomasyonuna entegre edilebilir.

Kullanım Alanları

Shelly DALI Dimmer Gen3 Ne İşe Yarar?

Shelly DALI Dimmer Gen3, Wi-Fi veya fiziksel butonlardan aldığı kontrol komutlarını DALI protokolüne dönüştürerek DALI uyumlu LED sürücü ve armatürlere iletir.

DALI hattına bağlı kontrol ekipmanları açılabilir, kapatılabilir veya belirlenen yüzde seviyesine kadar dimlenebilir. Parlaklık geçiş süresi ve butona basıldığında gerçekleşecek dimleme hızı kullanıcı tarafından düzenlenebilir.

Cihaz single-master ve broadcast yapıda çalıştığından aynı DALI hattındaki tüm uyumlu kontrol ekipmanları birlikte hareket eder. Bireysel adresleme veya farklı DALI gruplarının ayrı kontrolü desteklenmez.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu uzman personele yaptırın: Şebeke ve DALI bağlantıları yetkin elektrik personeli tarafından yapılmalıdır.
2. DALI sürücü uyumluluğunu doğrulayın: Kontrol ekipmanı DALI Part 207 / DT6 parlaklık kontrolünü desteklemelidir.
3. İkinci master bağlamayın: Shelly DALI Dimmer aynı DALI hattını başka bir uygulama kontrolörüyle paylaşmamalıdır.
4. Beş cihaz sınırını kontrol edin: Dahili bus beslemesi en fazla beş standart DALI kontrol ekipmanı için kullanılmalıdır.
5. Sürücülerin güç beslemesini ayrıca yapın: DALI hattı yalnızca kontrol haberleşmesini sağlar.
6. Bireysel adresleme beklemeyin: Hattaki sürücüler tek broadcast grubu olarak çalışır.
7. Renk sıcaklığı kontrolü beklemeyin: Ürün yalnızca DT6 parlaklık kontrolü sağlar.
8. L ve N bağlantısını yapın: Cihazın çalışması için faz ve nötr beslemesi gerekir.
9. DALI hattını şebekeden ayırın: DA+ ve DA- terminallerine doğrudan 230V uygulanmamalıdır.
10. Add-on bağlantısını enerjisizken yapın: Eklenti arabiriminde cihaz çalışırken tehlikeli gerilim bulunabilir.

DALI Nedir?

DALI, aydınlatma sürücüleri ve kontrol cihazları arasında dijital haberleşme sağlayan bir aydınlatma kontrol standardıdır. Açma, kapatma ve parlaklık gibi komutlar iki telli DALI kontrol hattı üzerinden aktarılır.

DALI sürücü kendi şebeke beslemesini kullanmaya devam eder. Kontrol hattı, sürücüye hangi parlaklıkta çalışması gerektiğini bildiren dijital komutları taşır.

Tek Master ve Broadcast Kontrol Ne Anlama Gelir?

Shelly DALI Dimmer Gen3, DALI hattında tek uygulama kontrolörü olarak çalışır. Aynı DALI bus üzerine başka bir master kontrol cihazının bağlanması önerilmez.

Broadcast kontrol yapısı nedeniyle hatta bağlı tüm DALI sürücüler aynı komutu alır. Bir armatür yüzde 40 seviyesine ayarlandığında diğer bağlı sürücüler de aynı parlaklık komutunu uygular.

Armatürlerin ayrı ayrı adreslenmesi veya farklı DALI gruplarında bağımsız çalıştırılması gereken projelerde daha gelişmiş adreslenebilir bir DALI kontrol sistemi kullanılmalıdır.

Dahili DALI Bus Güç Kaynağı

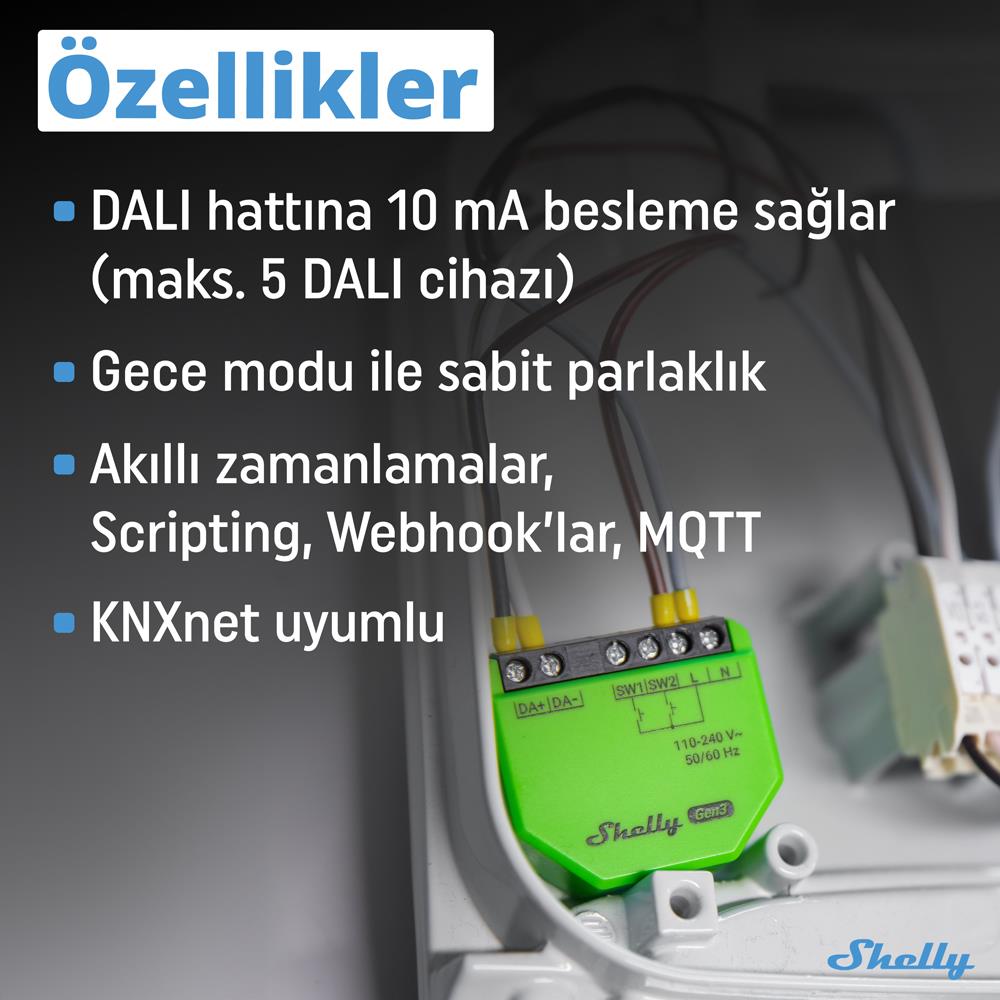

Cihaz, 16V nominal ve garantili 10mA çıkış sağlayan dahili bir DALI bus güç kaynağı içerir. Bu kaynak en fazla beş standart DALI kontrol ekipmanından oluşan küçük hatlar için kullanılabilir.

Beşten fazla sürücü, bus üzerinden beslenen sensör veya farklı DALI cihazları kullanılacaksa toplam akım ihtiyacı hesaplanmalı ve uygun harici DALI bus güç kaynağı değerlendirilmelidir.

Fiziksel Butonlarla Dimleme

S1 ve S2 girişlerine klasik anahtar veya yaylı buton bağlanabilir. Tekli buton düzeninde kısa basış açma-kapama, uzun basış parlaklık artırma veya azaltma işlevi sağlayabilir.

İkili buton düzeninde bir buton parlaklığı artırmak, diğer buton ise azaltmak için kullanılabilir. Butona basılı tutulduğunda parlaklığın değişme hızı ayarlanabilir.

Gece Modu ve Parlaklık Geçişleri

Gece modu, belirli saatlerde aydınlatmanın daha düşük bir parlaklık seviyesinde açılmasını sağlar. Koridor, otel odası ve gece yönlendirme aydınlatmalarında kullanılabilir.

Geçiş süresi ayarıyla ışıkların aniden değil, belirlenen süre içerisinde yumuşak şekilde açılması, kapanması veya farklı bir seviyeye geçmesi sağlanabilir.

Home Assistant, MQTT ve KNX Kullanımı

Shelly DALI Dimmer Gen3, yerel Shelly entegrasyonu veya MQTT üzerinden Home Assistant sistemine dahil edilebilir. Açma-kapama ve parlaklık değerleri otomasyonlarda kullanılabilir.

Scripting ve webhook desteği sayesinde hareket, saat, gün doğumu, harici sensör veya farklı API verilerine göre aydınlatma senaryoları oluşturulabilir.

KNXnet/IP desteği, DALI aydınlatma hattının uyumlu KNX bina otomasyonu projelerine dahil edilmesini sağlar. KNX yapılandırması proje altyapısına göre uzman personel tarafından yapılmalıdır.

Shelly DALI Dimmer Gen3 Hangi Ürünlerle Birlikte Kullanılır?

Ürün; DALI Part 207 uyumlu LED sürücüler, DALI armatürler, fiziksel butonlar, Shelly BLU sensörler, Shelly Plus Add-on, Home Assistant, MQTT ve KNXnet/IP sistemleriyle birlikte kullanılabilir.

Teknik Referans

Shelly DALI Dimmer Gen3; DALI Part 207 / DT6 parlaklık kontrolü, tek master broadcast çalışma, beş cihaza kadar dahili bus beslemesi, iki fiziksel giriş, Wi-Fi, Bluetooth, MQTT, scripting ve KNXnet/IP desteği sunar. Resmi teknik bilgiler için
Shelly DALI Dimmer Gen3 teknik dokümanını
inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly DALI Dimmer Gen3 Akıllı DALI Kontrol Cihazı

Sık Sorulan Sorular

Shelly DALI Dimmer Gen3 nedir?

Shelly uygulaması ve API’leri ile DALI uyumlu aydınlatma sürücüleri arasında bağlantı kuran akıllı DALI kontrol cihazıdır.

Klasik dimlenebilir LED lambayla çalışır mı?

Yalnızca lambanın veya LED sürücünün DALI kontrol girişine sahip olması durumunda kullanılabilir.

Kaç DALI sürücü kontrol edebilir?

Dahili bus beslemesiyle en fazla beş standart DALI kontrol ekipmanını destekler.

Armatürleri ayrı ayrı kontrol edebilir mi?

Hayır. Bağlı DALI kontrol ekipmanlarını broadcast yöntemiyle tek grup olarak kontrol eder.

Renk sıcaklığını kontrol eder mi?

Hayır. Ürün DT6 parlaklık kontrolünü destekler; DT8 renk sıcaklığı veya RGB kontrolü sunmaz.

DALI bus güç kaynağı gerekir mi?

En fazla beş standart DALI kontrol ekipmanında dahili bus beslemesi kullanılabilir. Daha büyük sistemlerde harici bus güç kaynağı gerekebilir.

Enerji ölçümü yapar mı?

Hayır. Gerilim, güç veya enerji tüketimini ölçmez.

Kuru kontak rölesi var mı?

Hayır. Cihaz şebeke yükü anahtarlamaz; DALI hattı üzerinden dijital kontrol komutu gönderir.

İki fiziksel buton bağlanabilir mi?

Evet. S1 ve S2 girişleriyle tekli veya ikili buton kontrolü oluşturulabilir.

Wi-Fi için hub gerekir mi?

Hayır. Doğrudan 2.4GHz Wi-Fi ağına ve Shelly Smart Control uygulamasına bağlanabilir.

Home Assistant ile kullanılabilir mi?

Evet. Yerel Shelly entegrasyonu veya MQTT üzerinden kullanılabilir.

KNX ile kullanılabilir mi?

Evet. KNXnet/IP iletişimi üzerinden uyumlu bina otomasyonu sistemlerine entegre edilebilir.

İnternet olmadan çalışır mı?

Evet. Fiziksel butonlar, yerel web arayüzü ve yerel ağ otomasyonları internet olmadan kullanılabilir.

Kurulumu kim yapmalıdır?

Şebeke ve DALI hattı bağlantıları yetkin elektrik personeli tarafından gerçekleştirilmelidir.
