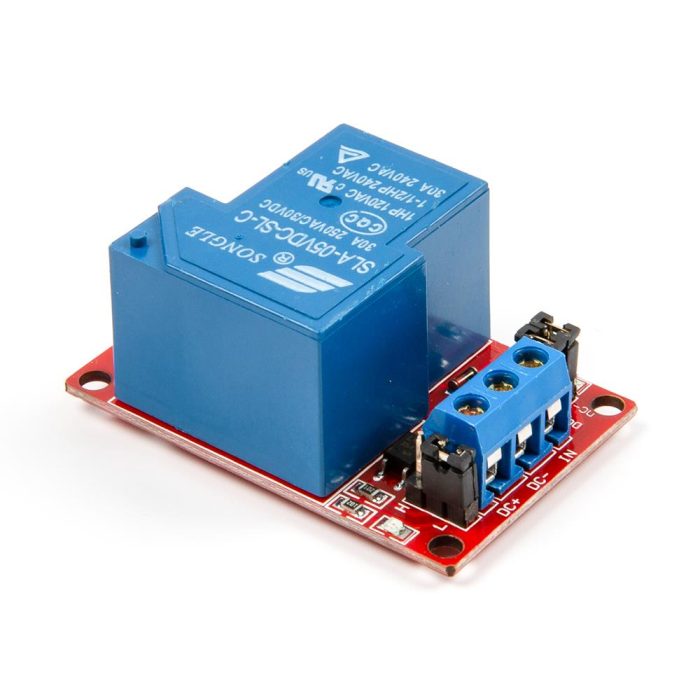

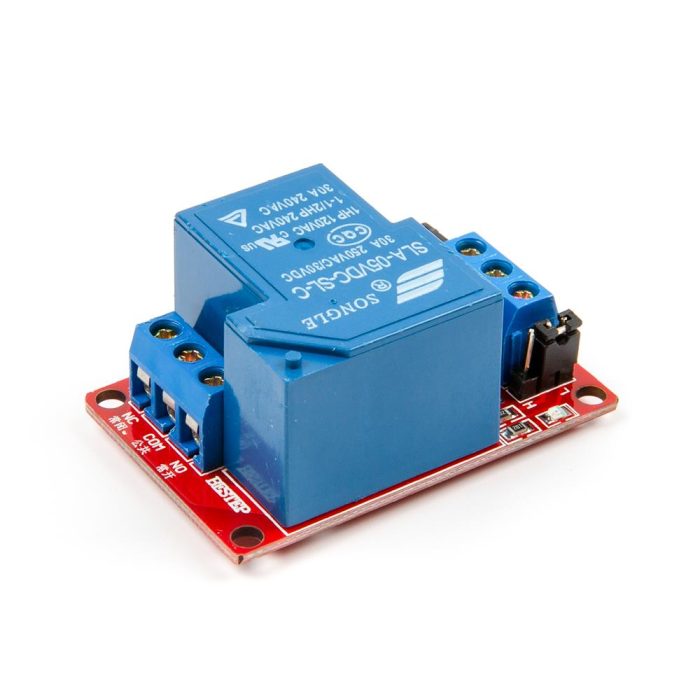

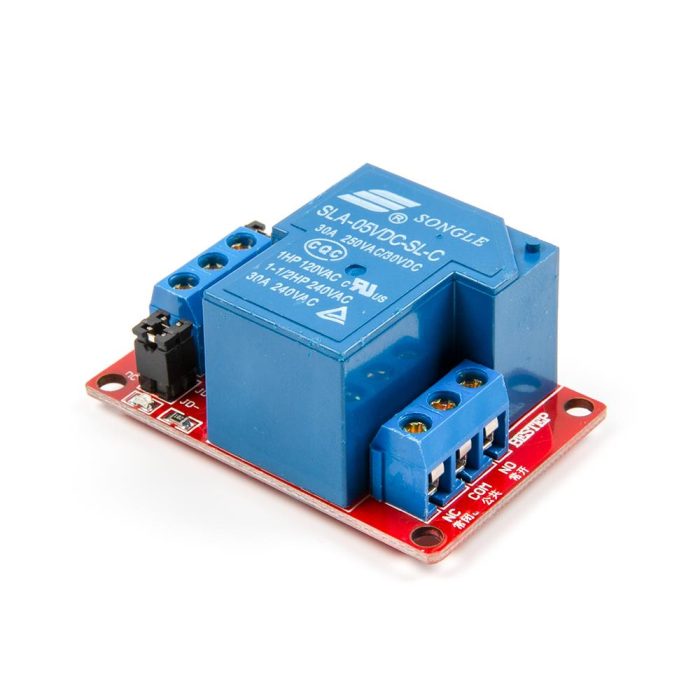

Songle 5V 30A Tek Kanallı Röle Modülü

Ürün İsmi: Songle 5V 30A Tek Kanallı Röle Modülü

Ürün Açıklaması:

Songle Tek Kanallı 5V 30A Röle Modülü güç kaybı rölesi, LED göstergelere sahip 1 kanallı bir röle modülü kartıdır. Arduino, AVR, PIC, ARM gibi 5V’de çalışan diğer mikrodenetleyiciler tarafından kontrol edilebilir.

Röle modülü, otantik kalitede mekanik bir röle ve endüstrinin en üst kalite subminyatür iki yönlü izolasyonlu optik bağlantıyı kullanır, bu da size güçlü anti-parazit yeteneği ve kararlı performans sağlar.

Kullanıcı röle kontrol seviyesini seçebilir, yüksek seviye kapalı olabilir, aynı zamanda düşük seviye ve kapalı da olabilir. Songle Tek Kanallı 5V 30A Röle Modülü Güç Kaybı Rölesi sınırlı akım direnci içerir, doğrudan güç kaynağı negatif kontrolü olarak kullanılabilir, ayrıca MCU I/O kontrolü de kullanılabilir.

Röle modülü, bir güç gösterge ışığı (kırmızı), 1 yol röle durum gösterge ışığı (mavi) ile donatılmıştır. Bu röle ile elektrikli cihazları, ışıkları vb. kolayca kontrol edebilirsiniz.

Arıza tolere edici tasarım, kontrol hattı koptuğunda bile röle hareket etmez.

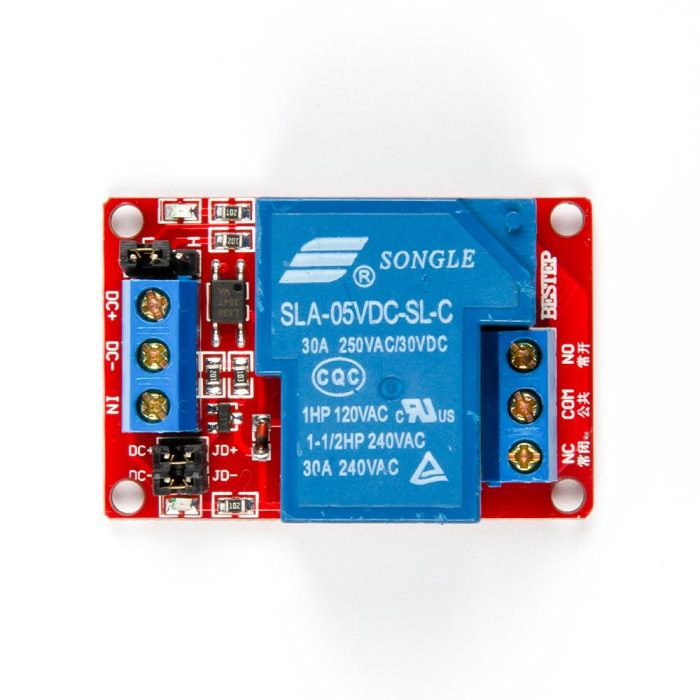

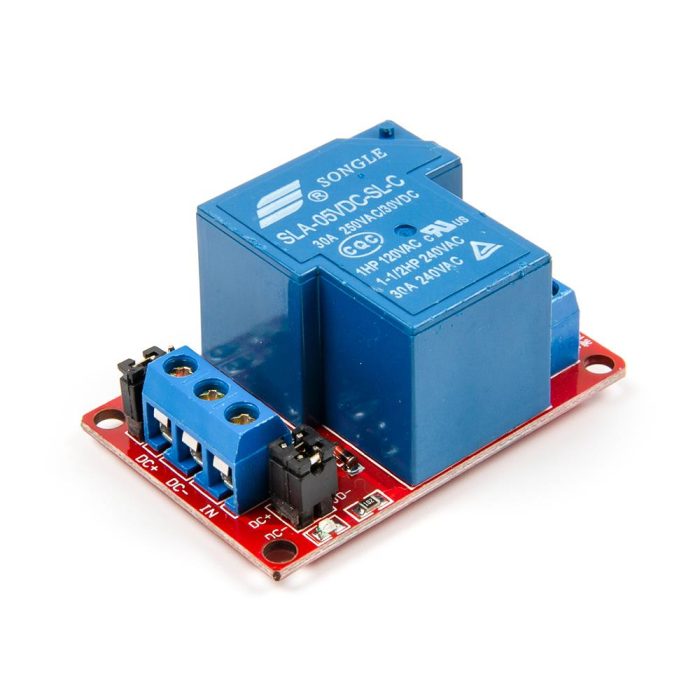

Modül arayüzü:

1. DC+: DC güç kaynağı pozitif ucu
2. DC-: DC güç kaynağı negatif ucu
3. IN: sinyal tetikleme pimi
4. JD+: röle kontrol voltajı pozitif
5. JD-: röle kontrol voltajı negatif

Teknik Özellikler:

• Optik bağlantı izolasyonu, sürücü yeteneği güçlü, kararlı performans; Tetikleme akımı 5mA’dır
• Modül, jumper ile yüksek seviye veya düşük seviye tetikleme olarak ayarlanabilir
• Arayüzün nominal akımı 16A’dır
• DC+ ve JD+ jumper kap ile kısa devre yapılır, DC- ve JD- jumper kap ile kısa devre yapılır, tetikleme terminali ile röle kontrol terminali arasındaki gerilim aynıdır.
• Yüksek ve düşük seviye tetikleme modu seçimi. Jumper ve L pim bağlantısı, IN pimi düşük seviye tetikleme, Jumper ve H pim bağlantısı, IN pimi yüksek seviye tetikleme.

Paket İçeriği:

• 1 Adet Songle 5V 30A Tek Kanallı Röle Modülü
