Sonoff BASIC-1GS Basic Gen5 Akıllı Röle

Neden SONOFF BASIC-1GS Basic Gen5 Tercih Edilmeli?

SONOFF BASIC-1GS, klasik SONOFF Basic serisinin tek kanallı açma-kapama yapısını Matter uyumluluğuyla birleştirir.

Cihaz, bir aydınlatma veya uygun elektrikli yükün enerji hattına seri bağlanır. Kullanıcı bağlı yükü cihaz üzerindeki fiziksel düğmeden, eWeLink uygulamasından, Matter platformundan, sesli asistandan veya hazırlanan otomasyonlardan kontrol edebilir.

Matter desteği sayesinde yalnızca tek bir marka veya uygulamaya bağlı kalmadan Apple Home, Google Home, Amazon Alexa, Samsung SmartThings ve Home Assistant gibi platformlara doğrudan eklenebilir.

Magic Switch Modu, belirli aydınlatma tesisatlarında klasik duvar anahtarıyla uygulama kontrolünün birlikte kullanılmasını sağlar. Ancak bu özellik standart bir harici anahtar terminali değildir ve yalnızca üreticinin gösterdiği bağlantı yapısıyla kullanılmalıdır.

Zamanlama, geri sayım, döngüsel zamanlayıcı ve Inching özellikleri; aydınlatma, havalandırma veya belirli süre çalışması gereken uygun cihazların otomatik kontrolünü kolaylaştırır.

BASIC-1GS üzerinde enerji ölçümü bulunmadığı için tüketim takibine ihtiyaç duyulmayan, yalın ve platformlar arası uyumlu açma-kapama uygulamalarına yöneliktir.

Öne Çıkan Özellikler

• Tek kanallı kontrol: Bir aydınlatma veya uygun elektrikli yükü açıp kapatır.
• 10A rezistif yük: 100–240V AC devrelerde maksimum 10A destekler.
• Matter over Wi-Fi: Farklı akıllı ev ekosistemlerine doğrudan eklenebilir.
• 2.4GHz Wi-Fi: eWeLink kullanımı için ayrıca Zigbee veya RF hub gerektirmez.
• Magic Switch Modu: Uyumlu aydınlatma bağlantılarında klasik anahtar kullanımını korur.
• Fiziksel kontrol: Geniş cihaz düğmesi üzerinden manuel açma-kapama yapılabilir.
• Zamanlama: Belirlenen gün ve saatlerde otomatik çalışma sağlar.
• Inching modu: Çıkışı belirlenen sürenin sonunda otomatik açabilir veya kapatabilir.
• Akıllı sahne: Farklı cihaz ve sensörlerle otomasyon oluşturulmasını sağlar.
• LAN kontrolü: Telefon ve cihaz aynı ağdayken temel yerel kontrol sunar.
• Güç açılış durumu: Elektrik geri geldiğinde rölenin davranışı yapılandırılabilir.

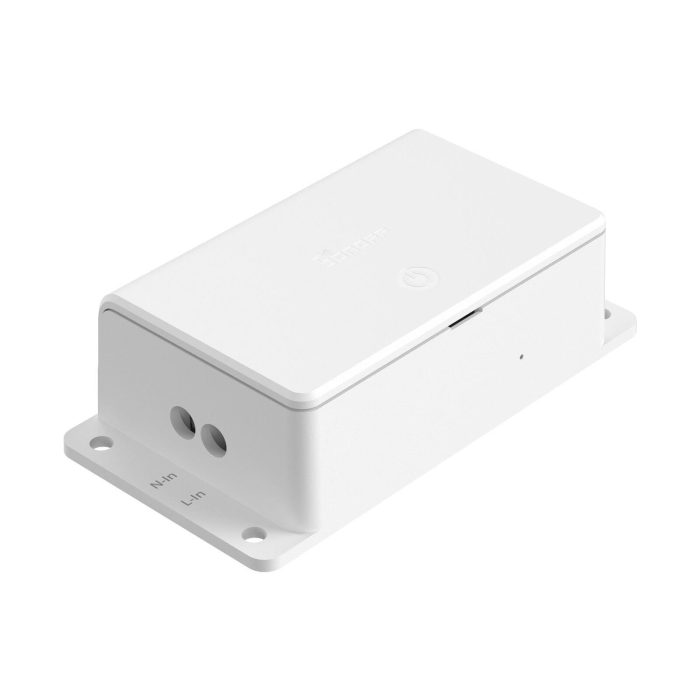

• Kompakt kapalı gövde: Giriş ve çıkış terminallerini sökülebilir üst kapak altında korur.

Kullanım Alanları

SONOFF BASIC-1GS Basic Gen5 Ne İşe Yarar?

SONOFF BASIC-1GS, şebeke ile kontrol edilecek elektrikli yük arasına seri olarak bağlanır.

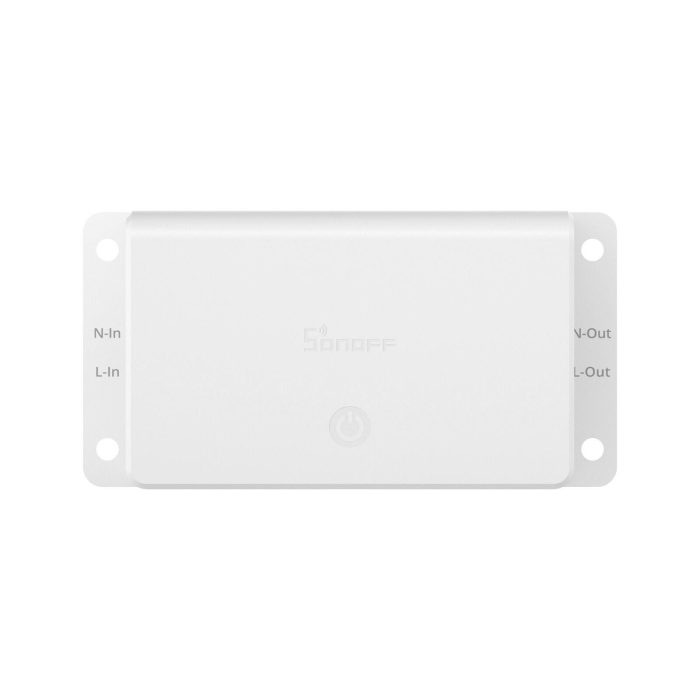

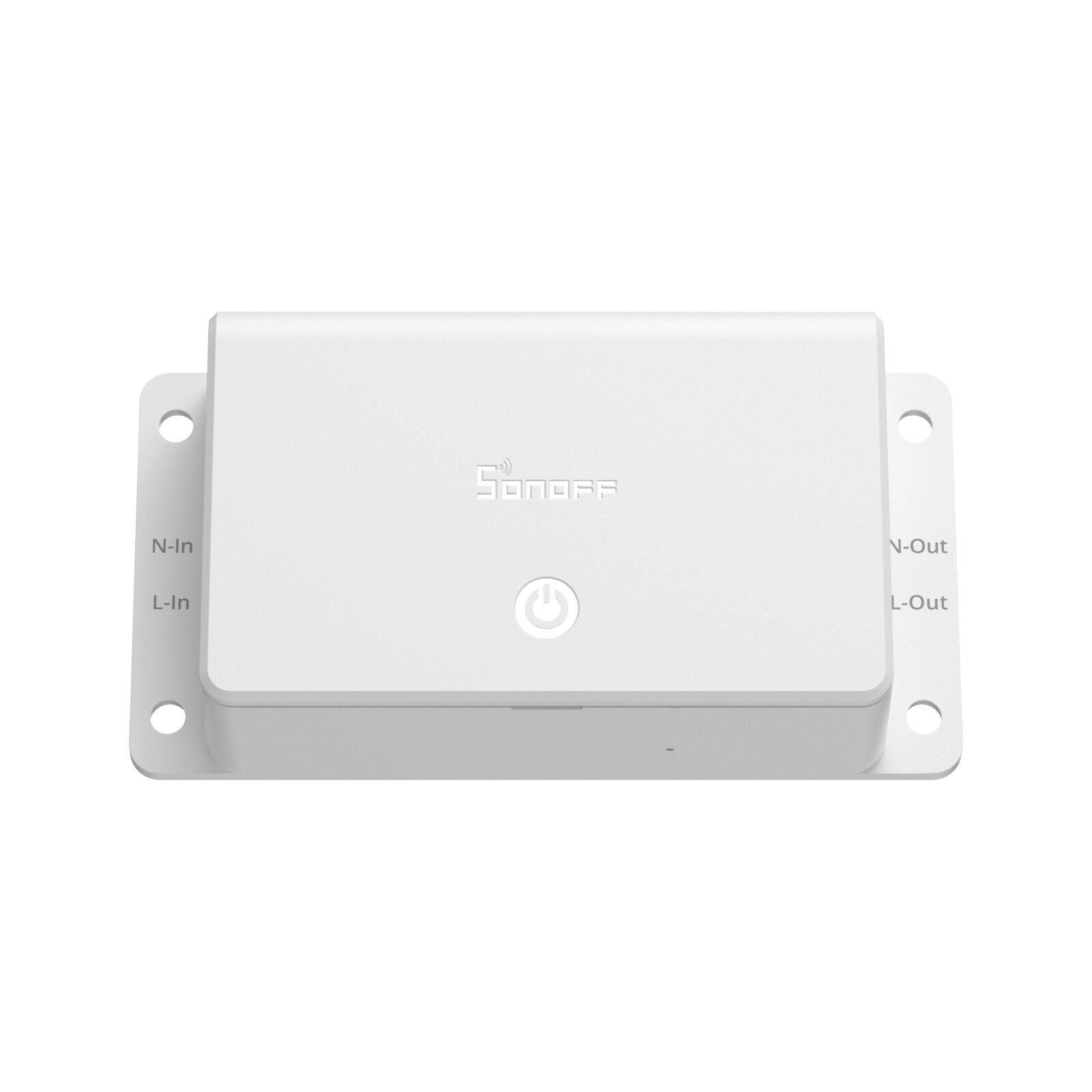

Röle açıldığında L Out ve N Out terminalleri üzerinden bağlı yüke şebeke gerilimi iletilir. Röle kapatıldığında yükün enerji beslemesi kesilir.

Cihaz üzerindeki düğmeye kısa basılarak manuel açma-kapama yapılabilir. Aynı işlem eWeLink, Matter platformu, sesli asistan, zamanlama veya otomasyon sahnesi üzerinden de gerçekleştirilebilir.

Çıkış terminalleri kuru kontak değildir. Kombi, garaj kapısı, alarm paneli veya farklı bir kontrol kartının potansiyelsiz girişine doğrudan bağlanmamalıdır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Enerjiyi tamamen kesin: Üst kapak çıkarılmadan veya terminallere dokunulmadan önce devre gerilimsiz hale getirilmelidir.
3. 10A sınırını aşmayın: Üretici değeri rezistif yük içindir; kalkış akımı ayrıca değerlendirilmelidir.
4. 10A devre koruması kullanın: Cihaz öncesinde uygun MCB veya RCBO bulunmalıdır.
5. Tek fazda kullanın: Giriş ve çıkış aynı tek fazlı 100–240V AC devreye ait olmalıdır.
6. Nötr bağlantısını yapın: BASIC-1GS faz ve nötr girişleri olmadan çalışmaz.
7. Yalnızca bakır iletken kullanın: Üretici 16–14 AWG tek veya çok telli bakır kablo belirtir.
8. Üst kapağı kapatmadan enerji vermeyin: Bağlantılar kontrol edildikten sonra terminal kapağı doğru biçimde takılmalıdır.
9. Magic Switch bağlantısını şemaya göre yapın: Bu özellik standart bir S1/S2 anahtar girişi değildir.
10. Yalnızca 2.4GHz Wi-Fi kullanın: Cihaz 5GHz kablosuz ağa doğrudan bağlanmaz.

Magic Switch Modu Nedir?

Magic Switch Modu, uyumlu aydınlatma devresinde fiziksel duvar anahtarı kapalı konumdayken BASIC-1GS’nin çevrim içi kalmasına yardımcı olur.

Bu işlev için yaygın tip çift kutuplu rocker anahtarın L1 ve L2 terminalleri üreticinin bağlantı şemasına göre köprülenmelidir.

Magic Switch yalnızca eWeLink ekosisteminde desteklenir. Matter platformlarında aynı gelişmiş ayarın kullanılabileceği varsayılmamalıdır.

Üretici bu işlevi 3–100W aralığındaki uyumlu LED, enerji tasarruflu ve akkor lambalar için belirtir. Her anahtar ve aydınlatma sürücüsüyle çalışacağı garanti edilmez.

Magic Switch Standart Harici Anahtar Girişi midir?

Hayır. BASIC-1GS üzerinde S1 veya S2 olarak adlandırılan düşük gerilimli harici anahtar terminalleri bulunmaz.

Magic Switch, yük ve çift kutuplu duvar anahtarının özel bir elektrik bağlantısı üzerinden birlikte çalışmasını sağlar.

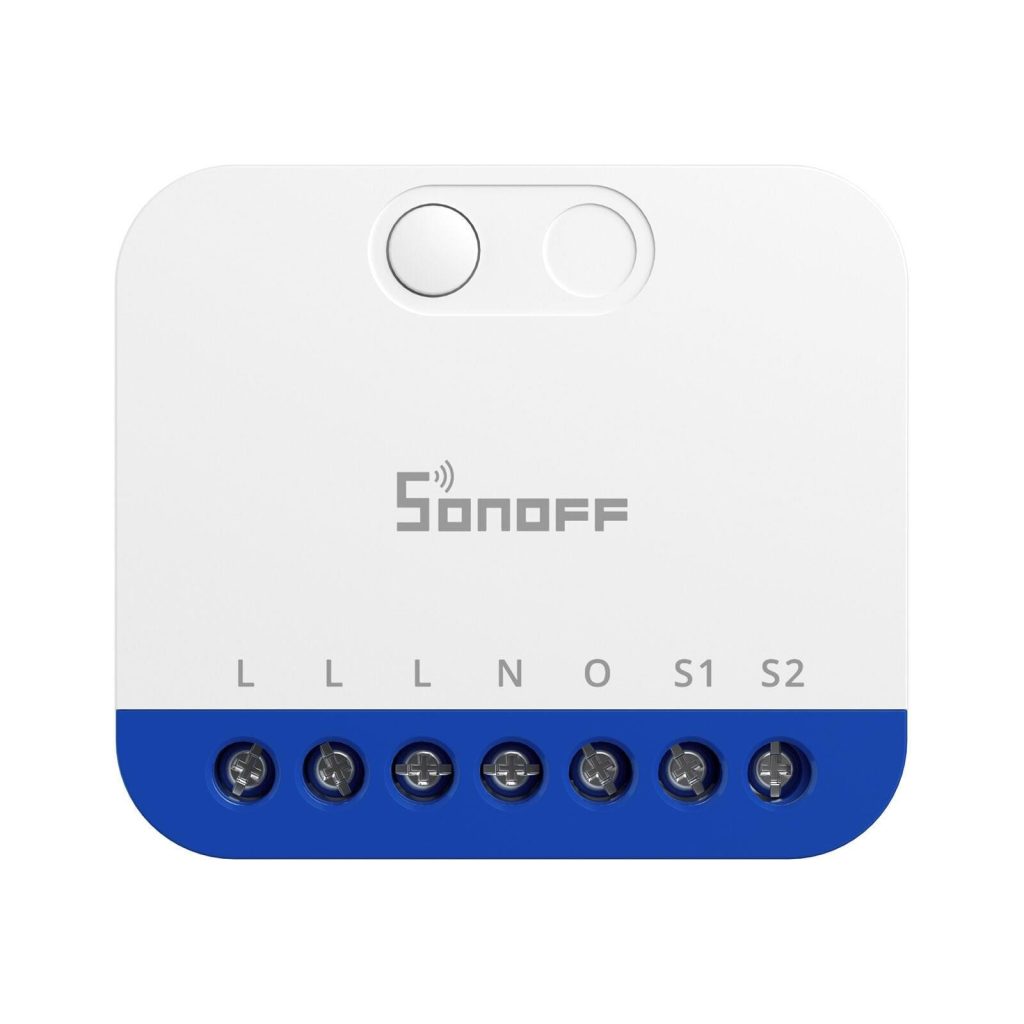

MINIR4, MINI-2GS veya benzeri harici anahtar terminalli ürünlerdeki bağlantı mantığı BASIC-1GS’ye doğrudan uygulanmamalıdır.

Matter ile Kullanım

BASIC-1GS, Matter protokolünü doğrudan destekler ve ayrıca bir Matter Bridge gerektirmez.

Cihaz veya hızlı başlangıç kılavuzu üzerindeki Matter QR kodu, desteklenen akıllı ev uygulamasından taranarak sisteme eklenebilir.

Apple Home, Google Home, Amazon Alexa, SmartThings ve Home Assistant üzerinden temel açma-kapama, sahne ve sesli kontrol işlevleri kullanılabilir.

Magic Switch, detaylı zamanlayıcı, işlem geçmişi ve güç açılış ayarları gibi gelişmiş özelliklerin kullanılabilirliği platforma göre değişebilir.

eWeLink ile Kullanım

BASIC-1GS, eWeLink kullanımı sırasında doğrudan 2.4GHz Wi-Fi ağına bağlanır ve ayrıca bir Zigbee veya RF ağ geçidi gerektirmez.

Uygulama üzerinden açma-kapama, zamanlama, geri sayım, Loop Timer, Inching, akıllı sahne, grup kontrolü, cihaz paylaşımı ve güç açılış durumu yönetilebilir.

İlk eşleştirme sırasında cihaz üzerindeki veya hızlı başlangıç kılavuzundaki QR kod taranabilir. Eşleştirme modu kapanırsa düğmeye yaklaşık beş saniye basılmalıdır.

Zamanlama ve Döngüsel Çalışma

Schedule özelliği, bağlı yükün belirlenen gün ve saatlerde açılmasını veya kapanmasını sağlar.

Timer özelliği belirli bir gecikmeden sonra tek seferlik bir işlem uygular.

Loop Timer ise rölenin önceden tanımlanan zaman aralıklarında tekrarlanan açma-kapama döngüleri gerçekleştirmesini sağlar.

Inching Modu

Inching modu, röle açıldıktan veya kapandıktan sonra belirlenen sürenin sonunda otomatik olarak ters duruma geçmesini sağlar.

Süre 0,5 saniye ile 59 dakika 59,5 saniye arasında ayarlanabilir.

Bu özellik kısa süreli aydınlatma, havalandırma veya tetik kontrollü uygun elektrikli yüklerde kullanılabilir.

Elektrik Kesintisi Sonrası Çalışma

Power-on State ayarı, elektrik kesintisinden sonra enerji geri geldiğinde rölenin hangi durumda başlayacağını belirler.

Açık, kapalı, son durum veya ters durum seçenekleri kullanılabilir.

Gecikmeli güç açılışı, enerji geri geldiğinde birden fazla elektrikli cihazın aynı anda devreye girmesini azaltmaya yardımcı olur.

Magic Switch etkinleştirildiğinde güç açılış durumu otomatik olarak kapalıya ayarlanır. Bu ayar sonradan değiştirilirse Magic Switch devre dışı kalabilir.

LAN ve Yerel Kontrol

LAN kontrolü, telefon ile BASIC-1GS aynı yönlendiriciye bağlıyken temel komutların yerel ağ üzerinden iletilmesini sağlar.

Matter sistemi de uygun bir Matter denetleyicisi üzerinden yerel ağda çalışabilir ve temel açma-kapama kontrolünün buluta bağımlılığını azaltabilir.

İnternet kesildiğinde uzaktan erişim, bulut bildirimleri, cihaz paylaşımı ve bazı sesli asistan özellikleri kullanılamayabilir.

Durum ve Çevrim Dışı Bildirimleri

eWeLink üzerinden cihazın açık-kapalı durum değişiklikleri için bildirim oluşturulabilir.

Çevrim dışı bildirim etkinleştirildiğinde BASIC-1GS yaklaşık beş dakika boyunca bağlantısız kalırsa telefona uyarı gönderilebilir.

Bildirimlerin ulaşması için telefon işletim sistemindeki eWeLink bildirim izinleri açık olmalıdır.

İşlem Geçmişi

eWeLink, BASIC-1GS’nin açık-kapalı durum değişikliklerini son üç aya kadar kayıt altında gösterebilir.

Bu kayıt enerji tüketimini değil, rölenin hangi zamanlarda durum değiştirdiğini gösterir.

Üründe akım, güç veya toplam enerji ölçümü bulunmadığı için tüketim grafiği oluşturulmaz.

Enerji Ölçümü Yapar mı?

SONOFF BASIC-1GS gerilim, akım, anlık güç veya toplam enerji tüketimini ölçmez.

Uygulamada rölenin açık-kapalı durumu, işlem geçmişi ve otomasyon ayarları görüntülenir.

Enerji tüketimi takibi gereken uygulamalarda SONOFF POW serisi veya farklı bir uygun enerji ölçüm cihazı kullanılmalıdır.

Kuru Kontak Olarak Kullanılabilir mi?

Hayır. BASIC-1GS’nin L Out ve N Out terminalleri bağlı yüke şebeke gerilimi aktarır.

Kombi termostat girişi, garaj kapısı kontrol kartı, alarm paneli veya farklı bir düşük gerilim girişine doğrudan bağlanması cihazlara zarar verebilir.

Potansiyelsiz sinyal gereken uygulamalarda kuru kontak çıkışına sahip uygun bir akıllı röle kullanılmalıdır.

Motor, Pompa veya Fan Kontrolünde Kullanım

Üretici BASIC-1GS için maksimum 10A rezistif yük değeri verir.

Motor, fan, pompa ve kompresör gibi endüktif yüklerde ilk kalkış akımı normal çalışma akımından birkaç kat yüksek olabilir.

Yükün nominal akımı 10A’nın altında olsa bile kalkış akımı, güç faktörü ve çalışma sıklığı ayrıca değerlendirilmelidir.

Doğrudan bağlantının uygun olmadığı uygulamalarda BASIC-1GS yalnızca uygun kontaktörün kumanda devresini kontrol etmelidir.

Home Assistant ile Kullanım

SONOFF BASIC-1GS, Home Assistant’ın Matter entegrasyonu üzerinden sisteme eklenebilir.

Uyumlu Matter denetleyicisi ve Matter Server yapılandırması üzerinden rölenin açık-kapalı durumu otomasyonlarda kullanılabilir.

Magic Switch gibi eWeLink’e özgü gelişmiş ayarların Home Assistant Matter arayüzünde görünmesi beklenmemelidir.

SONOFF BASIC-1GS Hangi Sistemlerle Kullanılabilir?

Ürün; eWeLink, Apple Home, Google Home, Amazon Alexa, Samsung SmartThings ve Home Assistant gibi Matter uyumlu sistemlerle kullanılabilir.

Teknik Referans

SONOFF BASIC-1GS Basic Gen5; 100–240V AC besleme, maksimum 10A rezistif yük, 2.4GHz Wi-Fi, doğrudan Matter, Magic Switch, zamanlama, Inching, LAN kontrolü ve güç açılış durumu özellikleri sunar. Resmî bilgiler için
SONOFF BASIC Gen5 ürün sayfasını
ve
BASIC-1GS kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

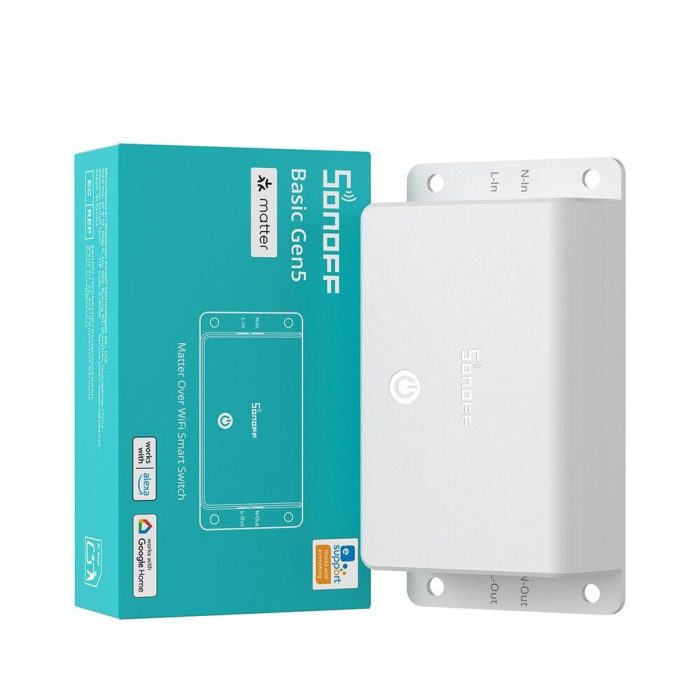

• 1 x SONOFF BASIC-1GS Basic Gen5 Matter akıllı röle
• 1 x Kullanım ve kurulum dokümantasyonu

Sık Sorulan Sorular

SONOFF BASIC-1GS Basic Gen5 ne işe yarar?

Bir aydınlatma veya uygun elektrikli yükün Wi-Fi, Matter, eWeLink, sesli komut ve otomasyonlar üzerinden açılıp kapatılmasını sağlar.

Maksimum kaç amper destekler?

Üretici BASIC-1GS için maksimum 10A rezistif yük değeri belirtir.

Nötr hattı gerekir mi?

Evet. Cihazın çalışması için L In ve N In terminallerine faz ve nötr bağlantısı yapılmalıdır.

Doğrudan Matter desteği var mı?

Evet. Cihaz veya hızlı başlangıç kılavuzundaki QR kodla uyumlu Matter platformuna eklenebilir.

eWeLink kullanmak için hub gerekir mi?

Hayır. BASIC-1GS doğrudan 2.4GHz Wi-Fi ağına bağlanır.

Magic Switch Modu ne işe yarar?

Uyumlu çift kutuplu duvar anahtarı ve üreticinin özel bağlantısı kullanıldığında fiziksel anahtar kapalı olsa bile cihazın çevrim içi kalmasına yardımcı olur.

Standart harici anahtar girişi var mı?

Hayır. Cihazda S1 veya S2 terminali bulunmaz; Magic Switch özel bir aydınlatma ve duvar anahtarı bağlantısıdır.

Enerji tüketimini ölçer mi?

Hayır. Akım, anlık güç ve toplam enerji tüketimi ölçümü bulunmaz.

Kuru kontak çıkışı var mı?

Hayır. L Out ve N Out terminalleri bağlı yüke şebeke gerilimi aktarır.

Home Assistant ile kullanılabilir mi?

Evet. Uyumlu Matter denetleyicisi ve Home Assistant Matter entegrasyonu üzerinden kullanılabilir.
