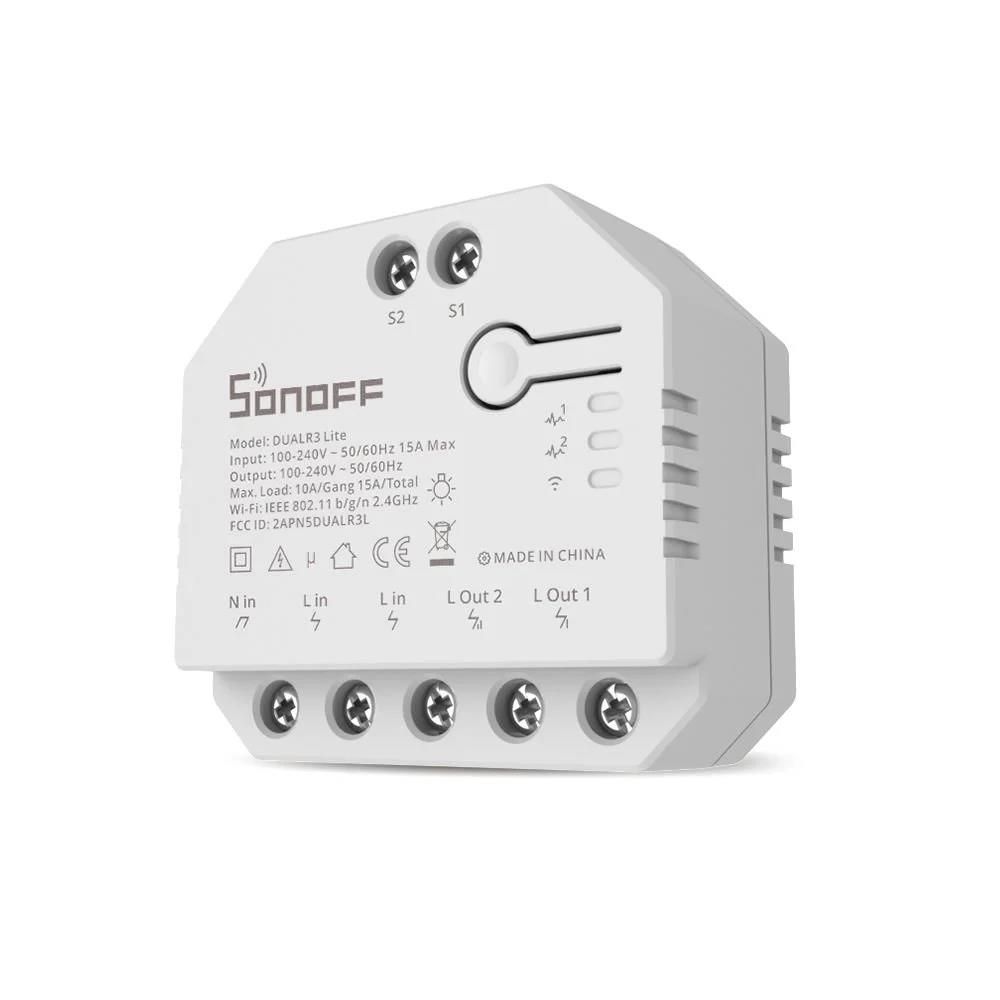

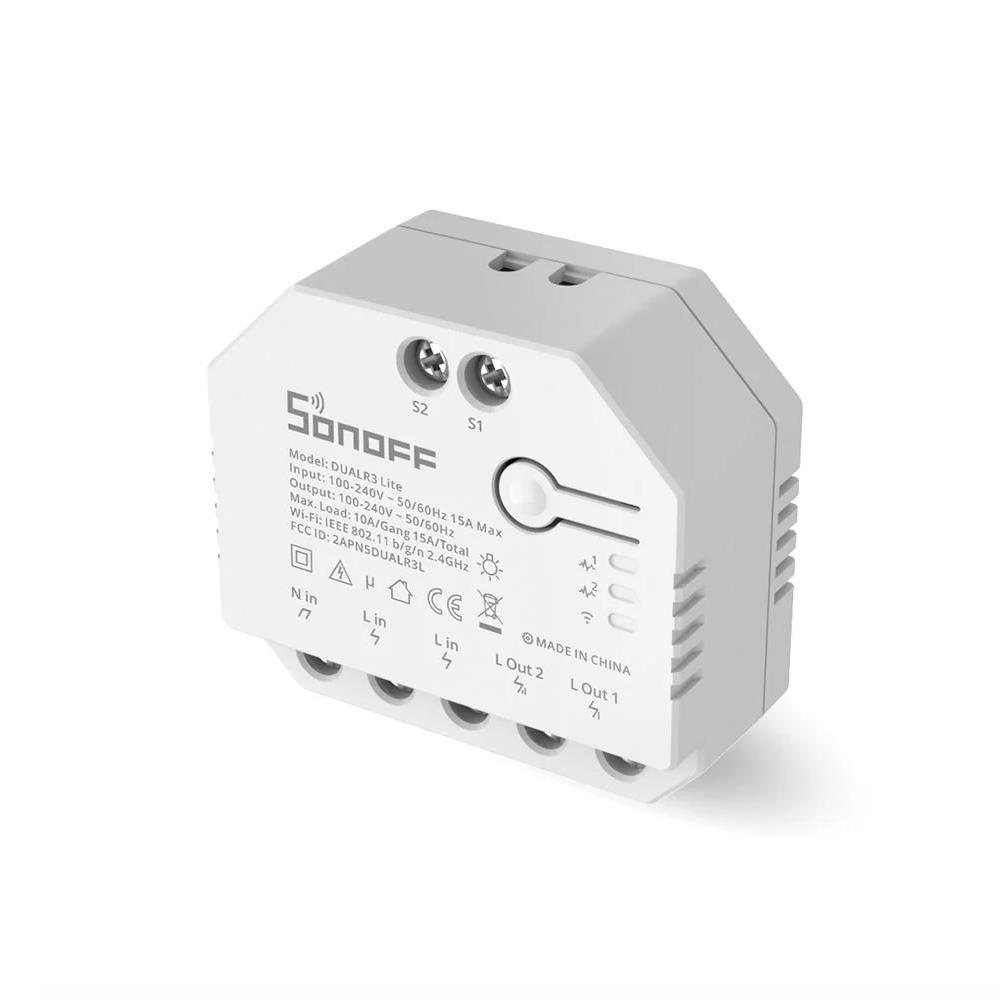

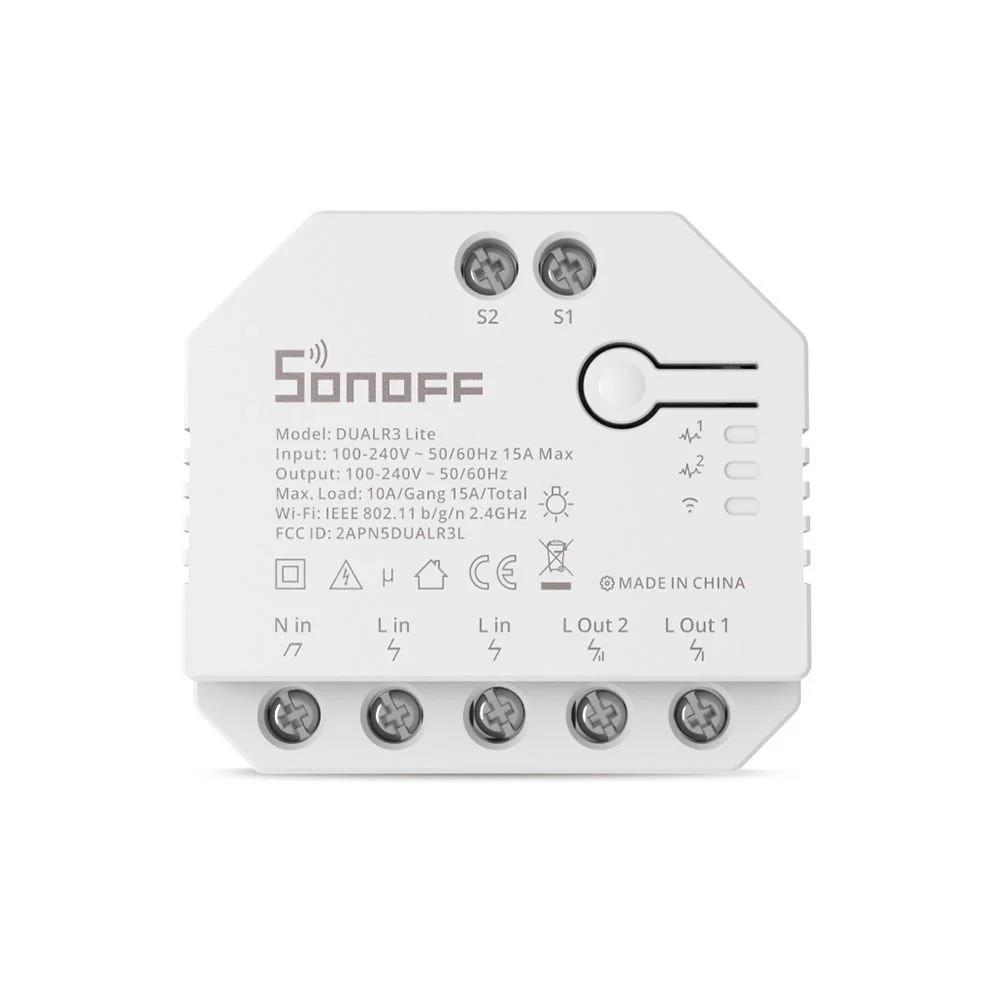

Sonoff DUALR3 Lite Wi-Fi 2 Kanal Akıllı Röle

Neden SONOFF DUALR3 Lite Tercih Edilmeli?

SONOFF DUALR3 Lite, tek bir modül üzerinden iki farklı kullanım senaryosu sunar. Anahtar Modu’nda iki ayrı aydınlatma veya uygun elektrikli yük bağımsız olarak yönetilebilir.

Motor Modu seçildiğinde iki röle çıkışı birbirine kilitli çalışarak panjur motorunun açma ve kapama yönlerini kontrol eder. Böylece iki çıkışın aynı anda devreye girerek motora zarar vermesi önlenir.

S1 ve S2 girişleri sayesinde mevcut fiziksel anahtarların kullanımı korunabilir. Duvar anahtarından, eWeLink uygulamasından, sesli asistandan veya otomasyon sahnesinden gelen komutlar aynı sistem üzerinde birlikte kullanılabilir.

Motor kalibrasyonu tamamlandıktan sonra uyumlu panjur ve perde motorları tamamen açık veya kapalı konumun yanında belirli bir yüzde seviyesine de getirilebilir.

Lite sürümü enerji ölçümü içermediği için elektrik tüketim takibi gerekmeyen iki kanallı kontrol ve motorlu panjur uygulamalarında daha yalın bir çözüm sunar.

Öne Çıkan Özellikler

• İki bağımsız kanal: Anahtar Modu’nda iki farklı yükü ayrı ayrı açıp kapatır.
• Motor Modu: Uyumlu panjur, stor ve perde motorlarının iki yönünü kontrol eder.
• 10A kanal kapasitesi: Rezistif yüklerde kanal başına maksimum 10A destekler.
• 15A toplam kapasite: İki kanalın eş zamanlı toplam akımı 15A sınırını aşmamalıdır.
• Motor kalibrasyonu: Panjurun tam açık ve tam kapalı hareket süresini kaydeder.
• Yüzde konumlandırma: Kalibrasyon sonrasında panjuru ara açıklık seviyelerine getirebilir.
• Harici anahtar girişleri: S1 ve S2 üzerinden fiziksel kontrol sağlar.
• Farklı anahtar türleri: Kalıcı anahtar, yaylı buton ve SPDT bağlantılarını destekler.
• 2.4GHz Wi-Fi: eWeLink için ayrıca bir Zigbee veya RF hub gerektirmez.
• Zamanlama ve Inching: Çıkışların belirli saatlerde veya belirli süreyle çalışmasını sağlar.
• LAN kontrolü: Telefon ve röle aynı yerel ağdayken temel kontrolü sürdürebilir.
• Kompakt gövde: Uygun duvar ve bağlantı kutularına gömme montaj yapılabilir.

Kullanım Alanları

SONOFF DUALR3 Lite Ne İşe Yarar?

SONOFF DUALR3 Lite, seçilen çalışma moduna göre iki bağımsız elektrik devresini veya tek bir çift yönlü AC motoru kontrol eder.

Anahtar Modu’nda L Out1 ve L Out2 çıkışları birbirinden bağımsızdır. Her kanal uygulama, zamanlama, fiziksel anahtar veya otomasyon üzerinden ayrı ayrı açılıp kapatılabilir.

Motor Modu’nda çıkışlar panjur motorunun ileri ve geri yön hatlarını kontrol eder. Güvenlik amacıyla iki motor yönü aynı anda etkinleştirilmez.

Ürün yalnızca yüklerin elektrik beslemesini anahtarlar. Dimleme, motor hız kontrolü, kuru kontak çıkışı veya enerji tüketimi ölçümü yapmaz.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Nötr hattını kontrol edin: DUALR3 Lite nötr bağlantısı bulunmayan tesisatlarda çalışmaz.
3. 15A toplam sınırı aşmayın: İki kanal birlikte kullanıldığında toplam akım 15A değerini geçmemelidir.
4. Kanal başına 10A sınırına uyun: Bir kanalın tek başına çektiği rezistif akım 10A değerini aşmamalıdır.
5. Kalkış akımını değerlendirin: LED sürücüler, motorlar ve elektronik güç kaynakları ilk enerjilenmede yüksek akım çekebilir.
6. S1 ve S2’ye faz vermeyin: Harici anahtar bağlantısı cihazın üretici şemasına göre yapılmalıdır.
7. Kuru kontak olarak kullanmayın: L Out1 ve L Out2 çıkışları bağlı yüke şebeke fazı aktarır.
8. Motor modunda uygun motor kullanın: Motorun nötr ve ayrı ileri-geri yön hatlarına sahip olması gerekir.
9. 15A devre koruması kullanın: Üretici cihaz öncesinde uygun MCB veya RCBO bulunmasını belirtir.
10. Yalnızca 2.4GHz Wi-Fi kullanın: Ürün 5GHz Wi-Fi ağına doğrudan bağlanmaz.

Anahtar Modu Nasıl Çalışır?

Anahtar Modu seçildiğinde L Out1 ve L Out2 çıkışları birbirinden bağımsız iki akıllı röle olarak çalışır.

Birinci kanal bir aydınlatma hattını, ikinci kanal ise farklı bir aydınlatma veya uygun elektrikli yükü kontrol edebilir.

Her kanal eWeLink uygulamasından ayrı ayrı adlandırılabilir, açılıp kapatılabilir ve farklı zamanlama ya da otomasyonlara bağlanabilir.

Toplam akım sınırı nedeniyle iki kanalın her biri aynı anda 10A yükle çalıştırılamaz. İki kanalın eş zamanlı toplam akımı 15A değerini aşmamalıdır.

Motor Modu Nasıl Çalışır?

Motor Modu, nötr ile ayrı ileri ve geri yön kablolarına sahip uygun AC tüp motorlar için kullanılır.

L Out1 motorun bir yönünü, L Out2 ise diğer yönünü çalıştırır. Röle, motorun iki yönünün aynı anda enerjilenmesini engelleyen kilitli çalışma mantığı kullanır.

Uygulama üzerinden açma, kapama ve durdurma komutları verilebilir. Kalibrasyon tamamlandığında panjur belirli bir açıklık yüzdesine de getirilebilir.

Motor yükü 10–240W ve maksimum 1A sınırında olmalıdır. Motorun kalkış akımı ayrıca kontrol edilmelidir.

Motor Kalibrasyonu ve Yüzde Konumlandırma

Kalibrasyon işlemi, panjurun tam açık ile tam kapalı konumları arasındaki toplam hareket süresini DUALR3 Lite’a öğretir.

eWeLink içerisindeki çalışma modu ayarlarından Motor Modu seçildikten sonra kalibrasyon adımları uygulanabilir.

Kalibrasyon tamamlandığında panjur tamamen açık veya kapalı konumun yanında örneğin %25, %50 veya %75 seviyesine getirilebilir.

Motorun hareket süresi zaman içinde değişirse veya uygulamadaki konum ile gerçek konum arasında sapma oluşursa kalibrasyon yenilenmelidir.

Harici Anahtar Bağlantısı

S1 ve S2 girişleri, mevcut duvar anahtarlarının fiziksel kontrol için kullanılmasını sağlar.

Anahtar Modu’nda her giriş ilgili röle kanalını kontrol edebilir. Kalıcı aç-kapa anahtarı, yaylı buton veya uygun SPDT anahtar bağlantıları kullanılabilir.

Motor Modu’nda tek yaylı buton, çift yaylı yön butonu veya üç konumlu panjur anahtarı seçenekleri kullanılabilir.

S1 ve S2 için gereken bağlantı cihaz üzerindeki terminallerden alınmalıdır. Şebeke fazı bu girişlere doğrudan taşınmamalıdır.

Tek Yaylı Butonla Panjur Kontrolü

Motor Modu’nda tek bir yaylı buton S1 veya S2 girişlerinden birine bağlanabilir.

Butona her basıldığında motor ileri, durdurma ve geri yön komutları arasında sıralı olarak geçiş yapabilir.

Bu çalışma tipi, panjur için tek buton kullanılmak istenen alanlarda kablolamayı sadeleştirir.

Çift Yönlü Panjur Anahtarıyla Kullanım

İki yaylı buton veya üç konumlu panjur anahtarı kullanıldığında S1 ve S2 motorun farklı yönlerini kontrol eder.

S1 bir yönü, S2 diğer yönü çalıştırır. Üç konumlu anahtarın orta konumu motorun durdurulmasını sağlar.

Anahtarın iki yönü yanlışlıkla aynı anda etkinleştirilirse DUALR3 Lite önceki röle çıkışını keserek iki yönün birlikte çalışmasını engeller.

Enerji Ölçümü Yapar mı?

SONOFF DUALR3 Lite akım, gerilim, anlık güç veya toplam elektrik tüketimini ölçmez.

Lite modelinde kanal bazlı tüketim grafikleri, enerji geçmişi ve ölçüme bağlı aşırı yük koruması bulunmaz.

Enerji tüketiminin izlenmesi gereken uygulamalarda ayrıca uygun bir enerji ölçüm cihazı kullanılmalıdır.

Zamanlama ve Inching Modu

Her kanal belirlenen gün ve saatlerde otomatik olarak açılacak veya kapanacak şekilde programlanabilir.

Inching modu, röle çıkışının etkinleştirildikten sonra belirlenen sürenin sonunda otomatik olarak kapanmasını sağlar.

Motor Modu’nda panjurun sabah açılması, akşam kapanması veya gün içinde seçilen konuma getirilmesi için zamanlama oluşturulabilir.

Elektrik Kesintisi Sonrası Çalışma

eWeLink içerisindeki güç açılış durumu ayarı, elektrik geri geldiğinde röle kanallarının nasıl davranacağını belirler.

Uygulamaya göre çıkışların kapalı, açık veya desteklenen önceki durumda başlaması seçilebilir.

Motorlu sistemlerde elektrik geldikten sonra beklenmeyen otomatik hareket riskine karşı güvenli başlangıç ayarı kullanılmalıdır.

LAN Kontrolü

LAN kontrolü, telefon ile DUALR3 Lite aynı yerel ağa bağlıyken temel komutların yerel ağ üzerinden iletilmesine yardımcı olur.

İnternet bağlantısı kesildiğinde uzaktan erişim, bulut sahneleri, bildirimler ve bazı hesap özellikleri kullanılamayabilir.

Yerel Wi-Fi ağı ve yönlendirici çalıştığı sürece desteklenen temel açma-kapama komutları kullanılabilir.

Kontaktör ile Yük Kontrolü

Yüksek güçlü motor, pompa, ısıtıcı veya yüksek kalkış akımına sahip cihazlar DUALR3 Lite çıkışlarına doğrudan bağlanmamalıdır.

Bu uygulamalarda röle çıkışı, elektriksel özellikleri uygun bir kontaktörün kumanda devresini kontrol etmek için kullanılabilir.

Kontaktör bobininin gerilimi, akımı ve bastırma gereksinimi kontrol edilmeli; motor koruma şalteri, termik röle ve diğer koruma ekipmanları ayrıca seçilmelidir.

Matter ve Apple Home Desteği

SONOFF DUALR3 Lite doğrudan Matter uyumlu bir cihaz değildir ve üzerinde Matter eşleştirme QR kodu bulunmaz.

Uyumlu eWeLink CUBE Matter Bridge kullanıldığında cihazın desteklenen temel özellikleri Apple Home, Google Home, Alexa, SmartThings veya Home Assistant gibi platformlara aktarılabilir.

Bridge üzerinden sunulan kanal ve motor özellikleri kullanılan CUBE OS sürümüne ve hedef platformun cihaz türü desteğine göre değişebilir.

Home Assistant ile Kullanım

DUALR3 Lite, eWeLink tabanlı entegrasyonlar veya uyumlu eWeLink CUBE çözümleri üzerinden Home Assistant sistemlerine bağlanabilir.

Sunulan kanal, motor konumu ve yerel kontrol özellikleri kullanılan entegrasyonun sürümüne ve cihaz yazılımına göre değişebilir.

Elektrik tesisatındaki güvenlik kilitlemeleri yalnızca yazılımsal otomasyonlara bırakılmamalıdır.

SONOFF DUALR3 Lite Hangi Sistemlerle Kullanılabilir?

Ürün; eWeLink, Amazon Alexa ve Google Assistant ile kullanılabilir. Uyumlu eWeLink CUBE Matter Bridge üzerinden desteklenen farklı akıllı ev ekosistemlerine aktarım mümkün olabilir.

Teknik Referans

SONOFF DUALR3 Lite; 100–240V AC besleme, iki bağımsız kanal, kanal başına 10A ve toplam 15A rezistif yük, 10–240W / 1A motor kontrolü, S1–S2 harici girişler, Motor Modu, kalibrasyon, 2.4GHz Wi-Fi ve LAN kontrolü sunar. Resmî bilgiler için
SONOFF DUALR3 ve DUALR3 Lite ürün sayfasını
ve
DUALR3 Lite kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

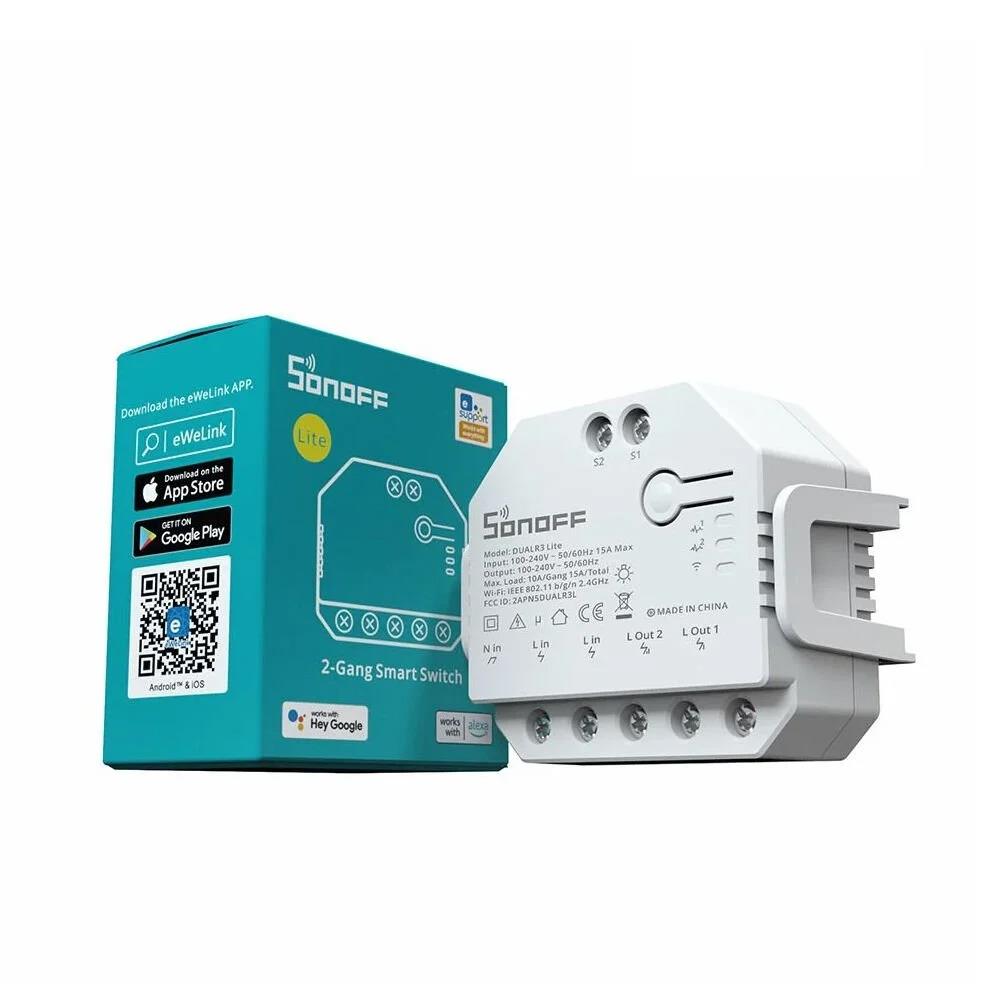

Paket İçeriği

• 1 x SONOFF DUALR3 Lite Wi-Fi 2 kanal akıllı röle
• 1 x Kullanım kılavuzu

Sık Sorulan Sorular

SONOFF DUALR3 Lite ne işe yarar?

İki ayrı elektrikli yükü bağımsız kontrol eder veya Motor Modu’nda tek bir çift yönlü AC panjur motorunu yönetir.

Enerji ölçümü yapar mı?

Hayır. DUALR3 Lite modelinde akım, güç ve toplam enerji tüketimi ölçümü bulunmaz.

Maksimum kaç amper destekler?

Rezistif yüklerde kanal başına maksimum 10A, iki kanalın toplamında ise maksimum 15A destekler.

İki farklı cihaz bağımsız kontrol edilebilir mi?

Evet. Anahtar Modu seçildiğinde L Out1 ve L Out2 çıkışları birbirinden bağımsız olarak kontrol edilir.

Motorlu panjur kontrol edebilir mi?

Evet. Nötr ile ayrı ileri ve geri yön kablolarına sahip, 10–240W ve maksimum 1A değerindeki uygun AC motorları kontrol edebilir.

Yüzde bazlı panjur kontrolü var mı?

Evet. Motor kalibrasyonu tamamlandıktan sonra panjur belirli açıklık yüzdelerine getirilebilir.

Nötr hattı gerekir mi?

Evet. DUALR3 Lite’ın çalışması için faz ve nötr bağlantısı gerekir.

Fiziksel duvar anahtarı bağlanabilir mi?

Evet. S1 ve S2 girişlerine kalıcı anahtar, yaylı buton, SPDT anahtar veya motor moduna uygun panjur anahtarı bağlanabilir.

S1 ve S2 girişlerine doğrudan faz bağlanır mı?

Hayır. Harici anahtar bağlantısı cihazın üretici şemasına göre yapılmalı ve S1-S2 girişlerine şebeke fazı doğrudan verilmemelidir.

Kuru kontak çıkışı var mı?

Hayır. L Out1 ve L Out2 çıkışları bağlı yüke şebeke fazı aktarır.

eWeLink için hub gerekir mi?

Hayır. DUALR3 Lite doğrudan 2.4GHz Wi-Fi ağına bağlanır.

5GHz Wi-Fi ile çalışır mı?

Hayır. Ürün yalnızca 2.4GHz Wi-Fi ağlarını destekler.

Doğrudan Matter desteği var mı?

Hayır. Uyumlu eWeLink CUBE Matter Bridge üzerinden desteklenen platformlara aktarım mümkün olabilir.

Home Assistant ile kullanılabilir mi?

eWeLink tabanlı entegrasyonlar veya uyumlu eWeLink CUBE çözümleri üzerinden kullanılabilir; sunulan özellikler entegrasyona göre değişebilir.

Kurulumu kim yapmalıdır?

Şebeke gerilimi, iki kanal ve motor bağlantısı nedeniyle kurulum yetkin elektrik personeli tarafından yapılmalıdır.
