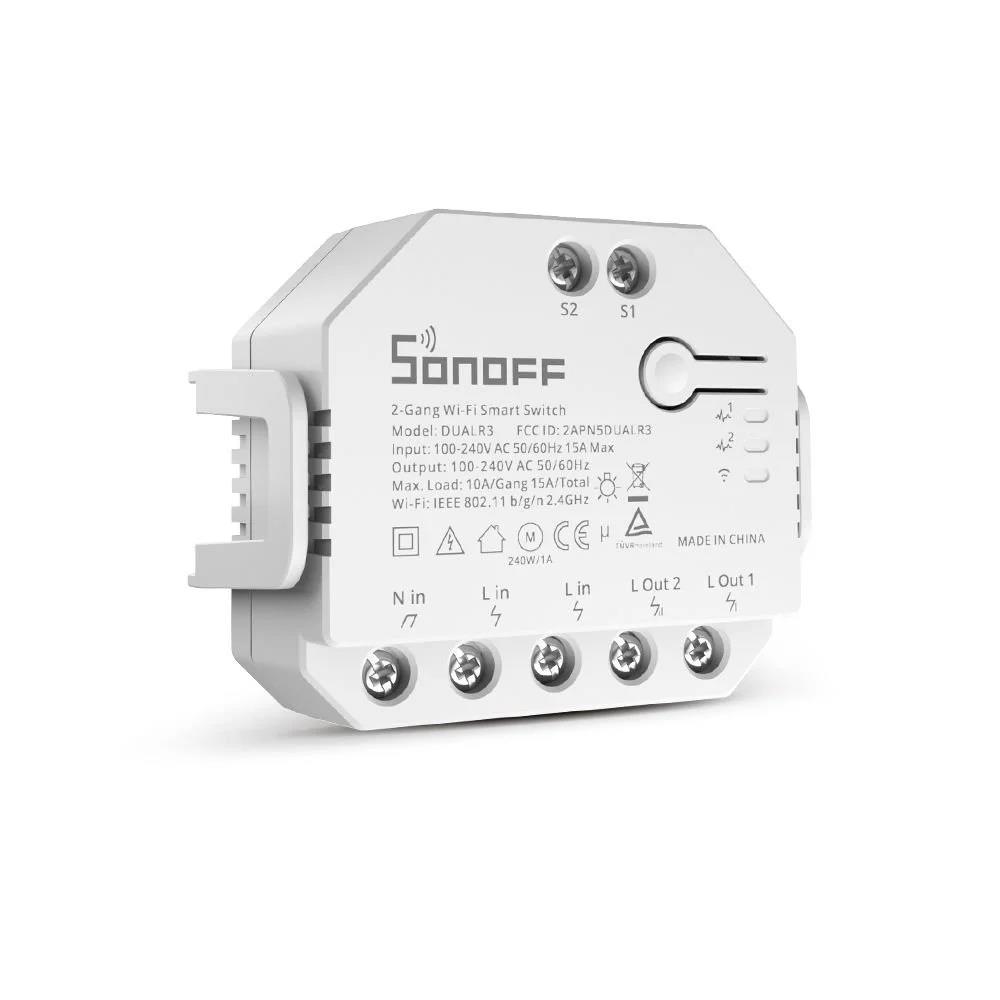

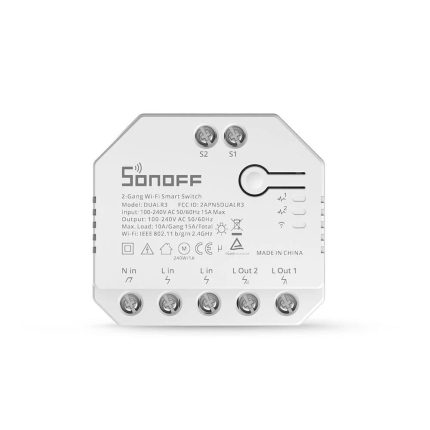

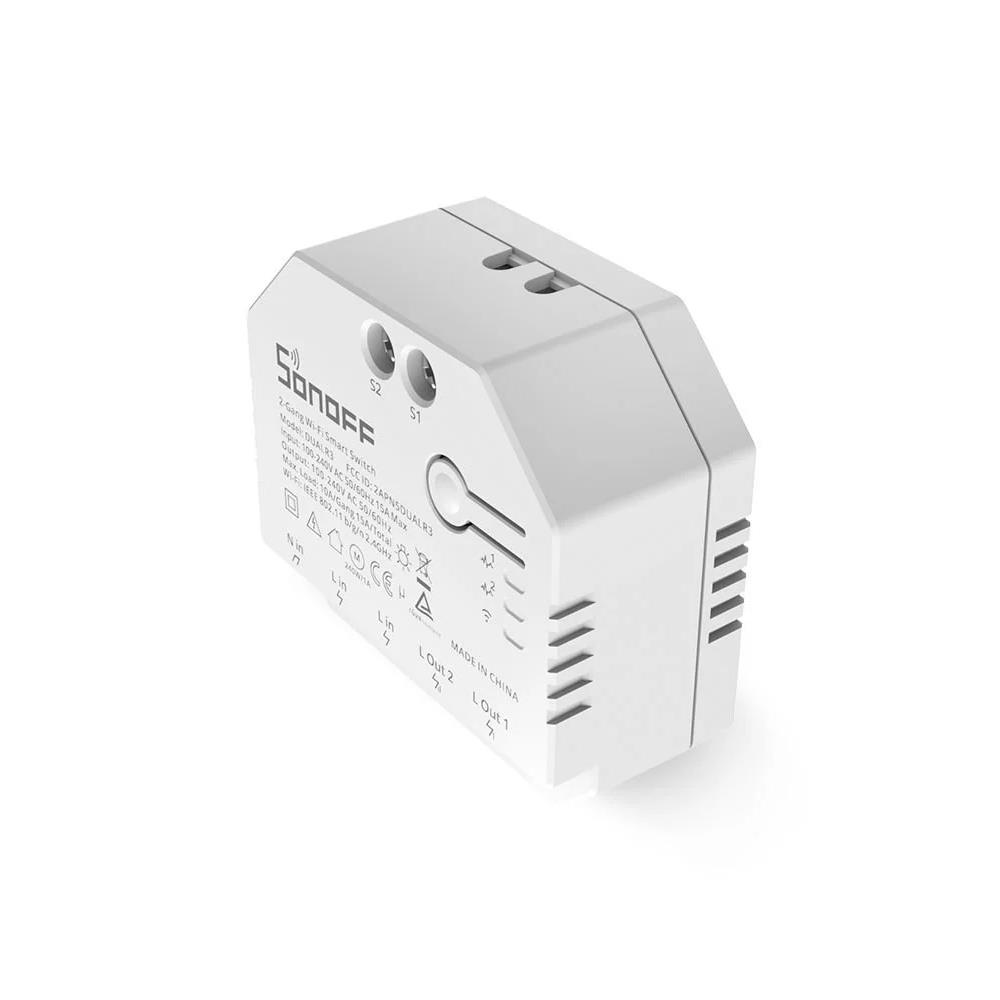

Sonoff DUALR3 Wi-Fi 2 Kanal Akıllı Röle

Neden SONOFF DUALR3 Tercih Edilmeli?

SONOFF DUALR3, iki ayrı akıllı röle işlevini ve çift yönlü motor kontrolünü tek kompakt cihazda birleştirir. Kullanım modu eWeLink uygulamasından seçilerek ürün farklı projelere uyarlanabilir.

İki kanallı yapısı, iki ayrı aydınlatma veya cihaz hattının tek modül üzerinden yönetilmesini sağlar. Her kanal için ayrı zamanlama, geri sayım, çevrimsel zamanlayıcı ve enerji takibi oluşturulabilir.

Motor modunda gerçekleştirilen kalibrasyon sonrasında panjur veya perdenin tahmini konumu yüzde bazında ayarlanabilir. Böylece motor yalnızca tamamen açık veya kapalı konumlarda değil, belirlenen ara seviyelerde de durdurulabilir.

S1 ve S2 girişlerinin farklı anahtar tipleriyle çalışabilmesi, mevcut mekanik anahtarların korunmasını kolaylaştırır. Fiziksel anahtar kablosunun parazitten etkilenmemesi için üretici tarafından 30 metreyi aşmaması önerilir.

Yerel ağ kontrolü sayesinde telefon ve cihaz aynı yönlendiriciye bağlı olduğunda temel açma-kapama komutları bulut sunucusuna gitmeden yerel ağ üzerinden iletilebilir.

Öne Çıkan Özellikler

• İki kanal: İki farklı yükü bağımsız olarak kontrol eder.
• Motor modu: Panjur ve perde motorlarını çift yönlü yönetir.
• Enerji ölçümü: Her kanalın tüketimini ayrı takip eder.
• 10A kanal sınırı: Her çıkış uygun yüklerde maksimum 10A destekler.
• 15A toplam sınır: İki kanalın toplam akımı 15A’i aşmamalıdır.
• İki fiziksel giriş: Mevcut anahtar veya butonlar kullanılabilir.
• Yüzde konum kontrolü: Motor kalibrasyonundan sonra ara konum seçilebilir.
• Üç çalışma modu: Switch, Motor ve Meter seçenekleri sunar.
• 2.4GHz Wi-Fi: Doğrudan kablosuz ağa bağlanır.
• LAN kontrolü: Aynı yerel ağda temel kontrolü sürdürebilir.
• Zamanlama: Saat, geri sayım ve çevrimsel programlar oluşturulabilir.
• DIN ray aparatı: Pano montajına uygun çıkarılabilir braket sunar.

Kullanım Alanları

SONOFF DUALR3 Ne İşe Yarar?

SONOFF DUALR3, seçilen çalışma moduna göre iki farklı elektrik yükünü anahtarlar, çift yönlü motoru yönetir veya yalnızca elektriksel ölçüm gerçekleştirir.

Switch modunda L Out 1 ve L Out 2 çıkışları bağımsız olarak açılıp kapatılır. Her kanal fiziksel anahtar, mobil uygulama, zamanlama veya eWeLink sahnesi üzerinden kontrol edilebilir.

Motor modunda iki çıkış motorun ileri ve geri yön kablolarını yönetir. Uygulama, iki yönün güvenli şekilde kullanılmasını ve kalibrasyon sonrasında yaklaşık konum kontrolünü sağlar.

Meter modunda röle kontrolü devre dışı bırakılır. Cihaz yalnızca bağlı hatların gerilim, akım ve güç değerlerini izleyen bir ölçüm modülü gibi çalışır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Cihaz 100–240V AC şebeke gerilimiyle çalışır.
2. Nötr hattını kontrol edin: DUALR3 nötrsüz tesisatlarda çalışmaz.
3. Kuru kontak olarak kullanmayın: İki çıkış da şebeke fazını anahtarlar.
4. Akım sınırlarını birlikte değerlendirin: Her kanal 10A’i, iki kanal toplamı 15A’i aşmamalıdır.
5. Motor sınırını aşmayın: Motor modunda yük 10–240W ve maksimum 1A olmalıdır.
6. Motor yönlerini doğru bağlayın: L Out 1 ve L Out 2 motorun ileri ve geri yön hatlarına bağlanır.
7. Kalibrasyon yapın: Yüzde bazlı panjur veya perde kontrolü için motor kalibrasyonu tamamlanmalıdır.
8. S1 ve S2’ye doğrudan faz vermeyin: Fiziksel anahtar bağlantısı üreticinin DUALR3 şemasına göre yapılmalıdır.
9. Uygun devre koruması kullanın: Üreticinin belirttiği MCB veya RCBO tesisatta bulunmalıdır.
10. Yük tipini kontrol edin: Motor, LED sürücü ve transformatörlerin kalkış akımı ayrıca değerlendirilmelidir.

Switch Mode Nasıl Çalışır?

Switch modunda iki röle çıkışı birbirinden bağımsız olarak kullanılır. Birinci kanal aydınlatmayı, ikinci kanal fanı veya farklı bir uygun cihazı kontrol edebilir.

Her kanal için ayrı zamanlama, geri sayım, çevrimsel çalışma, elektrik geldiğindeki durum ve otomatik kapatma ayarı yapılabilir.

S1 ve S2 girişleri ilgili çıkışların fiziksel anahtarlardan kontrol edilmesini sağlar. Pulse, Edge veya Following modu kullanılan anahtar tipine göre seçilmelidir.

Motor Mode Nasıl Çalışır?

Motor modunda L Out 1 ve L Out 2, çift yönlü motorun iki yön kablosunu kontrol eder. Uygulamada aç, kapat ve durdur komutları kullanılabilir.

Motor kalibrasyonu tamamlandıktan sonra panjur veya perdenin yüzde bazlı konumu ayarlanabilir. Örneğin panjur yüzde 30, yüzde 50 veya tamamen açık konuma getirilebilir.

Ürün yalnızca uyumlu çift yönlü AC motorlarla kullanılmalıdır. Dahili kumanda kartına veya özel haberleşme protokolüne sahip motorlarda doğrudan uyumluluk garanti edilmez.

Meter Mode Ne İşe Yarar?

Meter modu DUALR3’ü yalnızca ölçüm cihazı olarak kullanır. Bu modda kanal çıkışları açılıp kapatılamaz.

Her kanal için akım, gerilim, aktif güç, reaktif güç ve görünür güç değerleri izlenebilir. Tüketim geçmişi eWeLink uygulamasında görüntülenebilir.

Meter modu aktifken cihazın akıllı sahnelerde röle açma-kapama eylemi gerçekleştirmesi beklenmemelidir.

Enerji Ölçümü Nasıl Kullanılır?

İki kanalın enerji değerleri ayrı takip edilebilir. Böylece iki farklı aydınlatma, cihaz veya devrenin tüketimi birbirinden bağımsız incelenebilir.

Gerilim, akım veya güç değerleri belirlenen sınırların dışına çıktığında ilgili kanalın kapatılması için OPS koruma ayarları kullanılabilir.

Enerji ölçümü bilgilendirme ve otomasyon amacı taşır. Faturalandırma ve resmî sayaç uygulamalarında sertifikalı elektrik sayacının yerine kullanılmamalıdır.

Fiziksel Anahtarlarla Kullanım

DUALR3, yaylı buton, klasik aç-kapa anahtarı ve uygun vavien düzenleriyle kullanılabilir. Anahtar tipi eWeLink uygulamasındaki giriş moduyla eşleştirilmelidir.

Pulse modu yaylı butonlar, Edge modu konumu değişen klasik anahtarlar için kullanılabilir. Following modunda çıkış durumu fiziksel giriş durumunu takip eder.

Üretici, dış anahtar bağlantı kablosunun elektromanyetik parazitlerden etkilenmemesi için 30 metreyi aşmamasını önerir.

Elektrik Kesintisi Sonrası Çalışma

Switch modunda her kanal için elektrik geri geldiğinde açık, kapalı veya son durum seçeneklerinden biri tanımlanabilir.

Kritik yüklerde elektrik geri geldiğinde otomatik çalışma riskleri değerlendirilmelidir. Motor, ısıtıcı ve hareketli ekipmanlarda güvenli başlangıç davranışı seçilmelidir.

Yerel Ağ ve İnternet Kullanımı

DUALR3, temel uzaktan kontrol ve uygulama özellikleri için eWeLink altyapısını kullanır. Telefon ve cihaz aynı yönlendiriciye bağlıyken desteklenen komutlar LAN kontrolü üzerinden iletilebilir.

Dış ağdan kontrol, bulut tabanlı sahneler ve uzaktan bildirimler için internet bağlantısı gerekir.

Matter, Zigbee ve Bluetooth Desteği

SONOFF DUALR3 doğrudan Matter veya Zigbee protokolünü desteklemez. Cihaz 2.4GHz Wi-Fi üzerinden eWeLink sistemine bağlanır.

Bluetooth, ilk eşleştirme işlemini kolaylaştırmak için kullanılır. DUALR3, Bluetooth sensör ağ geçidi olarak çalışmaz.

Apple Home gibi Matter tabanlı sistemlere aktarım, uyumlu eWeLink CUBE yazılımsal Matter Bridge kullanılarak gerçekleştirilebilir. Bu özellik doğrudan cihaz içi Matter desteği anlamına gelmez.

SONOFF DUALR3 Hangi Ürünlerle Kullanılabilir?

Ürün; uyumlu çift yönlü panjur motorları, fiziksel anahtarlar, eWeLink uygulaması, SONOFF R5 sahne kumandası ve desteklenen sesli asistanlarla birlikte kullanılabilir.

Teknik Referans

SONOFF DUALR3; iki bağımsız çıkış, kanal başına 10A ve toplam 15A rezistif yük sınırı, 10–240W motor desteği, kanal bazlı enerji ölçümü, Switch/Motor/Meter çalışma modları, 2.4GHz Wi-Fi ve eWeLink kontrolü sunar. Resmî teknik bilgiler için
SONOFF DUALR3 teknik dokümanını
inceleyebilirsiniz.

Kimler İçin Uygun?

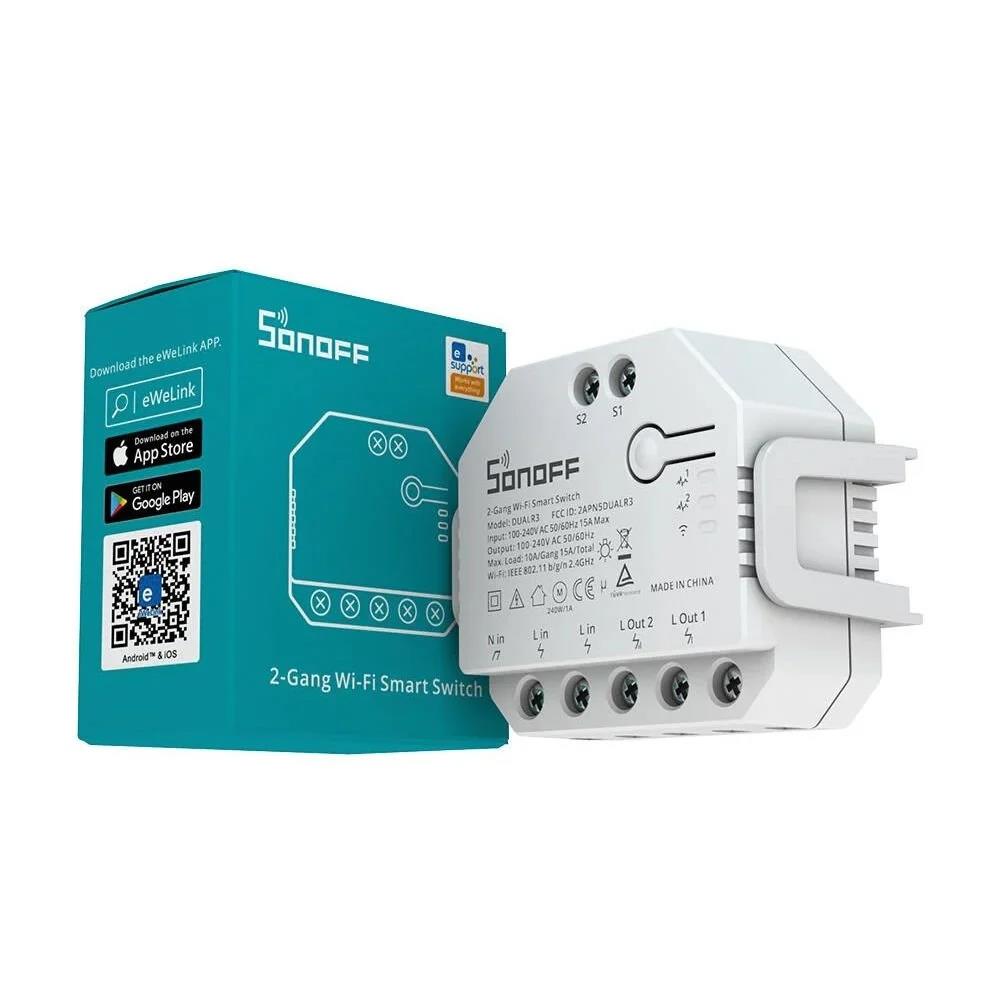

Paket İçeriği

• 1 x SONOFF DUALR3 Wi-Fi 2 kanal enerji ölçümlü akıllı röle
• 1 x Çıkarılabilir DIN ray montaj braketi

Sık Sorulan Sorular

SONOFF DUALR3 kaç kanal kontrol eder?

Switch modunda iki farklı elektrik yükünü bağımsız olarak kontrol eder.

Panjur motoru kontrol edebilir mi?

Evet. İleri ve geri yön kablolarına sahip uyumlu AC panjur veya perde motorlarında kullanılabilir.

Motor için maksimum kapasite nedir?

Motor modunda desteklenen yük 10–240W ve maksimum 1A’dır.

Her kanal kaç amper destekler?

Rezistif yüklerde kanal başına maksimum 10A destekler.

Toplam akım sınırı nedir?

İki kanalın toplam rezistif yük akımı 15A’i aşmamalıdır.

Enerji ölçümü yapar mı?

Evet. DUALR3 modeli iki kanalın elektriksel değerlerini ayrı takip eder.

DUALR3 Lite ile farkı nedir?

DUALR3 enerji ölçümü yapar. DUALR3 Lite modelinde enerji ölçümü bulunmaz.

Kuru kontak çıkışı var mı?

Hayır. L Out 1 ve L Out 2 çıkışları şebeke fazını anahtarlar.

Nötr hattı gerekir mi?

Evet. Cihazın çalışması için faz ve nötr bağlantısı gerekir.

Yüzde bazlı panjur kontrolü var mı?

Evet. Motor kalibrasyonu tamamlandıktan sonra ara konum kontrolü kullanılabilir.

İki fiziksel anahtar bağlanabilir mi?

Evet. S1 ve S2 girişleri uygun fiziksel anahtar veya butonlarla kullanılabilir.

Vavien bağlantısı destekler mi?

Evet. Uygun SPDT anahtar bağlantısı ve doğru giriş modu kullanılarak iki yönlü fiziksel kontrol kurulabilir.

Wi-Fi için hub gerekir mi?

Hayır. Doğrudan 2.4GHz Wi-Fi ağına bağlanır.

5GHz Wi-Fi ile çalışır mı?

Hayır. Kurulum için 2.4GHz Wi-Fi ağı gerekir.

Bluetooth ile kontrol edilir mi?

Bluetooth ilk eşleştirmeye yardımcı olur. Normal uzaktan kontrol Wi-Fi ve eWeLink üzerinden yapılır.

Matter destekli mi?

Doğrudan Matter desteği yoktur. Uyumlu eWeLink CUBE Matter Bridge üzerinden Matter sistemlerine aktarılabilir.

Zigbee destekli mi?

Hayır. DUALR3 Wi-Fi tabanlı bir üründür.

İnternet olmadan çalışır mı?

Fiziksel anahtarlar çalışır. Telefon ve cihaz aynı yerel ağdaysa desteklenen LAN kontrol işlevleri de kullanılabilir.

Kurulumu kim yapmalıdır?

Şebeke gerilimi, motor bağlantısı ve sabit tesisat nedeniyle kurulum yetkin elektrik personeli tarafından gerçekleştirilmelidir.
