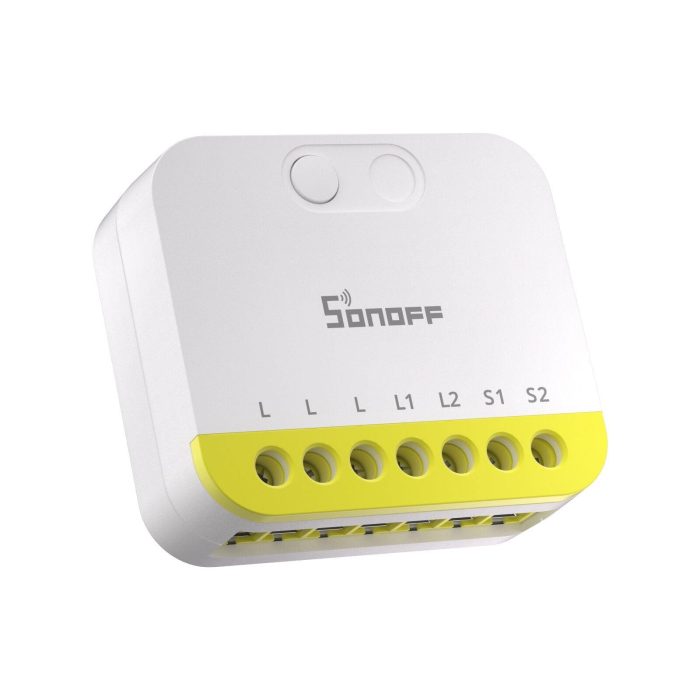

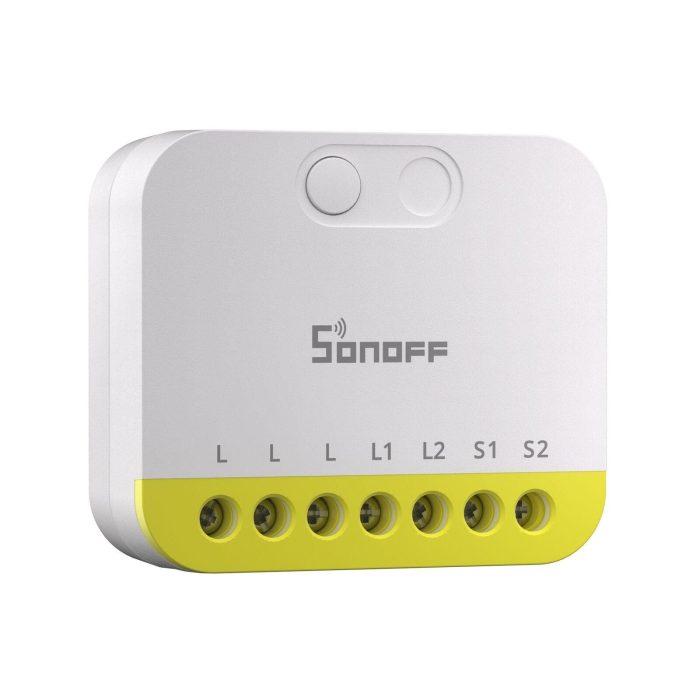

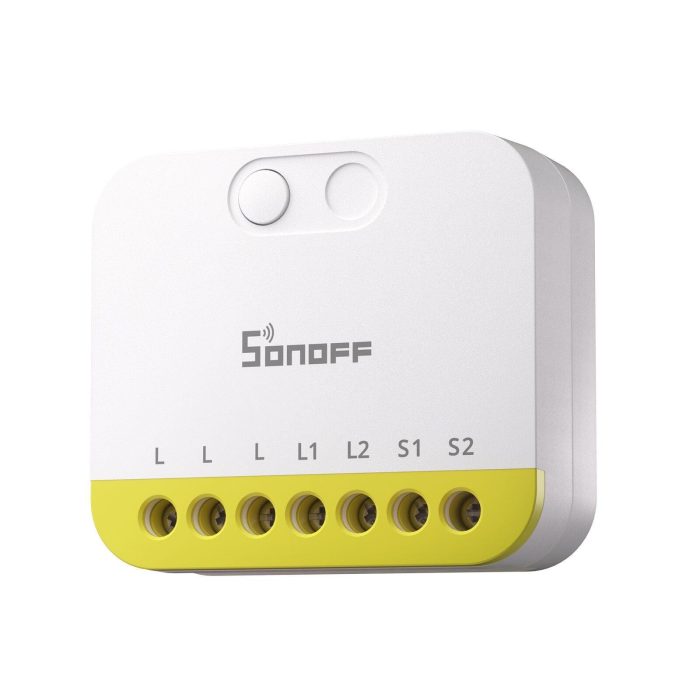

Sonoff MINI-ZB2GS-L Zigbee Nötrsüz 2 Kanallı Akıllı Röle

Neden SONOFF MINI-ZB2GS-L Tercih Edilmeli?

SONOFF MINI-ZB2GS-L, özellikle eski binalarda ve mevcut aydınlatma tesisatlarında sık karşılaşılan “anahtar kutusunda nötr hattı yok” sorununa yönelik geliştirilmiştir.

Cihaza yalnızca şebeke fazı ile iki aydınlatma çıkışı bağlanır. Lambaların nötr bağlantıları mevcut tesisat üzerinden devam eder. Böylece uygun tesisatlarda anahtar kutusuna yeni nötr kablosu çekmeden akıllı kontrol eklenebilir.

L1 ve L2 çıkışları birbirinden bağımsız çalışır. Salon avizesi ve spot grubu, mutfak genel aydınlatması ve tezgâh ışığı veya tavan lambası ve aplik gibi iki ayrı hat tek modül üzerinden yönetilebilir.

Harici anahtar desteği sayesinde mevcut fiziksel kontrol korunur. Kullanıcı ışıkları duvar anahtarından kontrol etmeye devam ederken Zigbee uygulaması, zamanlama, sesli komut ve otomasyon özelliklerinden de yararlanabilir.

Detach Relay modu, fiziksel anahtar hareketini röle çıkışından ayırarak anahtarın otomasyon tetikleyicisi olarak kullanılmasına yardımcı olur. Stepper özelliği ise tek bir anahtar üzerinden farklı kanal kombinasyonları arasında geçiş yapılmasını sağlar.

Öne Çıkan Özellikler

• Nötrsüz çalışma: Anahtar kutusuna nötr hattı gelmeyen uygun aydınlatma tesisatları için tasarlanmıştır.
• İki bağımsız çıkış: İki farklı aydınlatma hattını ayrı ayrı kontrol eder.
• Kanal başına 8A: Rezistif yüklerde her kanal için maksimum 8A destekler.
• 12A toplam kapasite: İki kanalın eş zamanlı toplam akımı 12A değerini aşmamalıdır.
• LED yük desteği: 240V sistemde kanal başına 300W, toplam 600W LED yük destekler.
• Minimum 3W yük: Nötrsüz çalışmanın sürdürülebilmesi için uyumlu minimum yük gerektirir.
• Bypass gerekmez: Harici anti-flicker veya bypass modülü kullanılmadan çalışacak şekilde tasarlanmıştır.
• Harici anahtar desteği: Kalıcı anahtar, yaylı buton ve uygun SPDT anahtarlarla kullanılabilir.
• Detach Relay: Fiziksel anahtar hareketini röle çıkışından ayırabilir.
• Stepper özelliği: Tek anahtarla farklı kanal kombinasyonları arasında geçiş sağlayabilir.
• Zigbee 3.0: Uyumlu hub ve açık kaynaklı Zigbee sistemleriyle kullanılabilir.
• Kompakt gövde: Uygun derinliğe sahip standart duvar anahtarı kutularına yerleştirilebilir.

Kullanım Alanları

SONOFF MINI-ZB2GS-L Ne İşe Yarar?

SONOFF MINI-ZB2GS-L, şebeke fazını L1 ve L2 çıkışları üzerinden iki farklı aydınlatma yüküne kontrollü olarak aktarır.

Her kanal Zigbee uygulamasından, fiziksel duvar anahtarından, zamanlamadan veya akıllı sahneden bağımsız olarak açılıp kapatılabilir.

Cihaz kendi çalışma enerjisini bağlı aydınlatma devresi üzerinden aldığı için minimum yük ve lamba sürücüsü uyumluluğu önemlidir. Üretici minimum yükü 3W olarak belirtir.

MINI-ZB2GS-L enerji tüketimini ölçmez, parlaklık ayarı yapmaz ve kuru kontak sinyali üretmez. L1 ve L2 çıkışları bağlı yüklere şebeke fazı aktarır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Cihaz doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Nötrsüz yapıyı doğru değerlendirin: Röleye nötr bağlanmaz ancak lambaların nötr dönüş hattı tesisatta bulunmalıdır.
3. Minimum yükü kontrol edin: Bağlı aydınlatma yükü üreticinin belirttiği 3W minimum değeri karşılamalıdır.
4. Kanal sınırlarına uyun: Her kanal 8A, iki kanal toplamı 12A rezistif yük sınırını aşmamalıdır.
5. LED sınırını aşmayın: 240V sistemde kanal başına 300W ve toplam 600W LED yük sınırı uygulanır.
6. Bypass bağlamayın: Harici anti-flicker veya bypass modülü bu ürün tarafından desteklenmez.
7. Tek fazda kullanın: Farklı fazlara ait hatlar aynı röleye bağlanmamalıdır.
8. S1 ve S2 bağlantısını şemaya göre yapın: Bu terminaller nötr veya koruma topraklamasına bağlanmamalıdır.
9. 12A ön koruma kullanın: Üretici cihaz öncesinde uygun MCB veya RCBO bulunmasını belirtir.
10. Kalıcı montajdan önce test edin: Lamba uyumluluğu, düşük yük davranışı ve Zigbee bağlantısı kontrol edilmelidir.

Minimum 3W Yük Neden Önemlidir?

Nötrsüz akıllı röleler kendi çalışma enerjilerini bağlı aydınlatma devresi üzerinden sağlar.

Bağlı yük çok düşük güçteyse röle çevrim dışı kalabilir, LED lamba kapalıyken hafif yanabilir veya kararsız açma-kapama davranışı görülebilir.

MINI-ZB2GS-L için üretici minimum yükü 3W olarak belirtir. Bununla birlikte lamba sürücüsünün elektriksel yapısı da uyumluluğu etkileyebilir.

Bypass Modülü Kullanılmalı mı?

Hayır. SONOFF MINI-ZB2GS-L, harici bypass veya anti-flicker modülü gerektirmeden çalışacak şekilde tasarlanmıştır.

Üretici bu modelin harici flash suppression modülünü desteklemediğini ve böyle bir bağlantının cihaza zarar verebileceğini belirtir.

Düşük yükte titreme veya çevrim dışı kalma yaşanıyorsa bypass eklemek yerine bağlı lambanın ve LED sürücünün uyumluluğu kontrol edilmelidir.

İki Bağımsız Kanal Nasıl Çalışır?

L1 ve L2 terminalleri iki farklı aydınlatma hattı için bağımsız anahtarlanan faz çıkışlarıdır.

Her kanal Zigbee uygulamasında ayrı adlandırılabilir, farklı fiziksel anahtarla kontrol edilebilir ve ayrı otomasyonlara bağlanabilir.

Her kanal için 8A sınırı bulunsa da iki kanal aynı anda çalışırken toplam akım 12A değerini aşmamalıdır.

Harici Duvar Anahtarıyla Kullanım

S1 ve S2 girişleri mevcut duvar anahtarlarının kullanımını korur.

Kalıcı aç-kapa anahtarı, yaylı buton ve uygun SPDT/vavien anahtar bağlantıları kullanılabilir. Fabrika çıkışında kalıcı anahtar tipi seçilidir.

Anahtar tipi cihaz düğmesine art arda üç kez basılarak değiştirilebilir. LED göstergenin üç kez hızlı yanması değişikliği bildirir.

Detach Relay Modu Nedir?

Detach Relay modu, harici anahtar hareketini fiziksel röle çıkışından ayırır.

Bu modda duvar anahtarı bağlı lambanın elektriğini doğrudan değiştirmek yerine bir akıllı sahne veya otomasyon tetikleyicisi olarak kullanılabilir.

Özellikle sürekli enerji altında kalması gereken uyumlu akıllı ampullerle hazırlanan sistemlerde yardımcı olabilir.

Stepper Özelliği Nedir?

Stepper özelliği, tek bir harici anahtar üzerinden iki kanalın farklı açık-kapalı kombinasyonları arasında sırayla geçiş yapılmasını sağlar.

Örneğin ilk basmada yalnızca birinci kanal, ikinci basmada yalnızca ikinci kanal ve sonraki basmada iki kanal birlikte çalışacak şekilde bir kontrol sırası oluşturulabilir.

Kullanılabilen sıralamalar ve kanal kombinasyonları bağlı Zigbee merkezi ile uygulamanın güncel desteğine göre değişebilir.

Zigbee Router Olarak Çalışır mı?

Üretici MINI-ZB2GS-L için Zigbee Router veya sinyal tekrarlayıcı özelliği belirtmez.

Bu nedenle cihaz, Zigbee ağının kapsama alanını genişletmek veya pilli sensörlerin mesajlarını yönlendirmek amacıyla kullanılmamalıdır.

Kapsama sorunu bulunan sistemlerde üretici tarafından Zigbee Router özelliği açıkça belirtilen sürekli enerjili cihazlar kullanılmalıdır.

Panjur veya Perde Motorunda Kullanılabilir mi?

SONOFF MINI-ZB2GS-L iki bağımsız aydınlatma hattının açılıp kapatılması için tasarlanmıştır.

Cihazda panjur motorları için gerekli karşılıklı yön kilitleme, hareket kalibrasyonu ve yüzde konumlandırma özellikleri bulunmaz.

Motorlu panjur ve perde uygulamalarında bu amaçla geliştirilmiş SONOFF MINI-ZBRBS veya MINI-RBS gibi panjur kontrol modülleri kullanılmalıdır.

Enerji Ölçümü Yapar mı?

SONOFF MINI-ZB2GS-L akım, anlık güç veya toplam enerji tüketimini ölçmez.

Uygulamada röle kanallarının açık-kapalı durumu, zamanlama ve desteklenen otomasyon ayarları görüntülenir.

Enerji tüketimi takibi gereken uygulamalarda ayrıca uygun bir enerji ölçüm cihazı kullanılmalıdır.

Home Assistant ile Kullanım

MINI-ZB2GS-L, cihaz profilini destekleyen uyumlu bir Zigbee koordinatörü üzerinden Home Assistant sistemine eklenebilir.

İki röle kanalı, harici anahtar olayları, güç açılış durumu ve desteklenen gelişmiş ayarlar otomasyonlarda kullanılabilir.

Kullanılabilen özellikler Zigbee koordinatörü, entegrasyon, cihaz yazılımı ve cihaz tanımının güncel desteğine göre değişebilir.

Apple Home ve Matter Kullanımı

MINI-ZB2GS-L doğrudan Matter protokolünü desteklemez ve cihaz üzerinde Matter eşleştirme kodu bulunmaz.

Uyumlu SONOFF ZBBridge-U veya eWeLink CUBE tabanlı Matter Bridge kullanıldığında desteklenen temel özellikler Apple Home gibi Matter ekosistemlerine aktarılabilir.

İki kanalın ve gelişmiş röle ayarlarının hedef platformda kullanılabilirliği bridge ile platformun güncel desteğine bağlıdır.

SONOFF MINI-ZB2GS-L Hangi Sistemlerle Kullanılabilir?

Ürün; uyumlu SONOFF Zigbee merkezleri, Zigbee USB koordinatörleri ve cihaz profilini destekleyen üçüncü taraf Zigbee 3.0 sistemleriyle kullanılabilir.

Teknik Referans

SONOFF MINI-ZB2GS-L; 100–240V AC besleme, nötrsüz bağlantı, iki bağımsız kanal, kanal başına 8A ve toplam 12A rezistif yük, minimum 3W yük, harici anahtar, Detach Relay, Stepper ve Zigbee 3.0 özellikleri sunar. Resmî bilgiler için
SONOFF MINI-ZB2GS-L ürün sayfasını
ve
MINI-ZB2GS-L kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

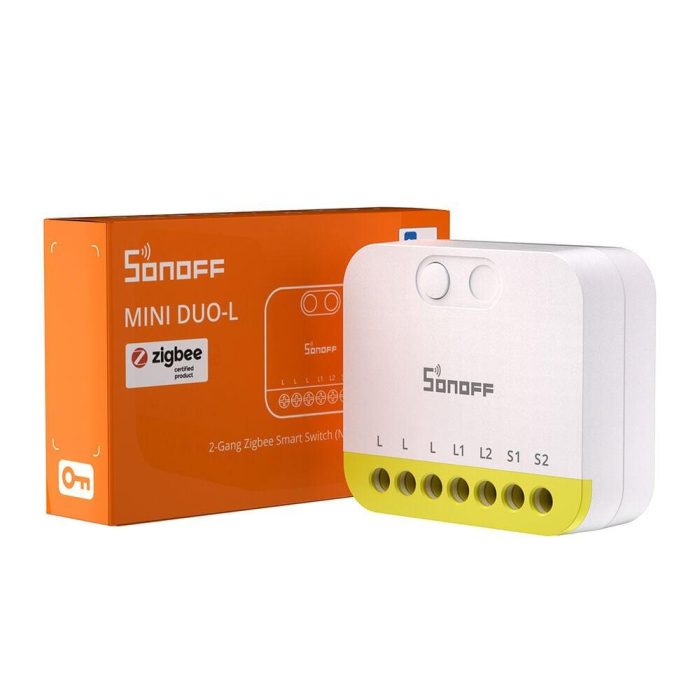

Paket İçeriği

• 1 x SONOFF MINI-ZB2GS-L Zigbee nötrsüz 2 kanallı akıllı röle
• 1 x Kullanım ve kurulum dokümantasyonu

Sık Sorulan Sorular

SONOFF MINI-ZB2GS-L ne işe yarar?

Anahtar kutusunda nötr hattı bulunmayan uygun tesisatlarda iki farklı aydınlatma hattının Zigbee üzerinden bağımsız olarak kontrol edilmesini sağlar.

Nötr hattı gerekir mi?

Röleye nötr bağlantısı yapılmaz. Ancak bağlı lambaların mevcut tesisat üzerinden nötr dönüş hattı bulunmalıdır.

Maksimum kaç amper destekler?

Rezistif yüklerde kanal başına maksimum 8A ve iki kanalın toplamında maksimum 12A destekler.

Minimum yük kaç watt olmalıdır?

Üretici nötrsüz çalışma için minimum yükü 3W olarak belirtir.

Bypass modülü gerekir mi?

Hayır. Harici bypass veya anti-flicker modülü gerektirmez ve üretici bu tür bir modül bağlanmamasını belirtir.

Zigbee hub gerekir mi?

Evet. Uygulama kontrolü, zamanlama ve otomasyonlar için uyumlu bir Zigbee hub veya koordinatör gerekir.

Fiziksel duvar anahtarı bağlanabilir mi?

Evet. Kalıcı anahtar, yaylı buton ve uygun SPDT veya vavien anahtar bağlantıları desteklenir.

Zigbee ağını güçlendirir mi?

Üretici bu model için Zigbee Router veya tekrarlayıcı özelliği belirtmez; ağ genişletici olarak değerlendirilmemelidir.

Enerji tüketimini ölçer mi?

Hayır. Akım, anlık güç ve toplam enerji tüketimi ölçümü bulunmaz.

Panjur motoru kontrol edebilir mi?

Hayır. Motor yön kilitleme ve kalibrasyon özellikleri bulunmadığı için panjur veya perde motorlarında kullanılmamalıdır.
