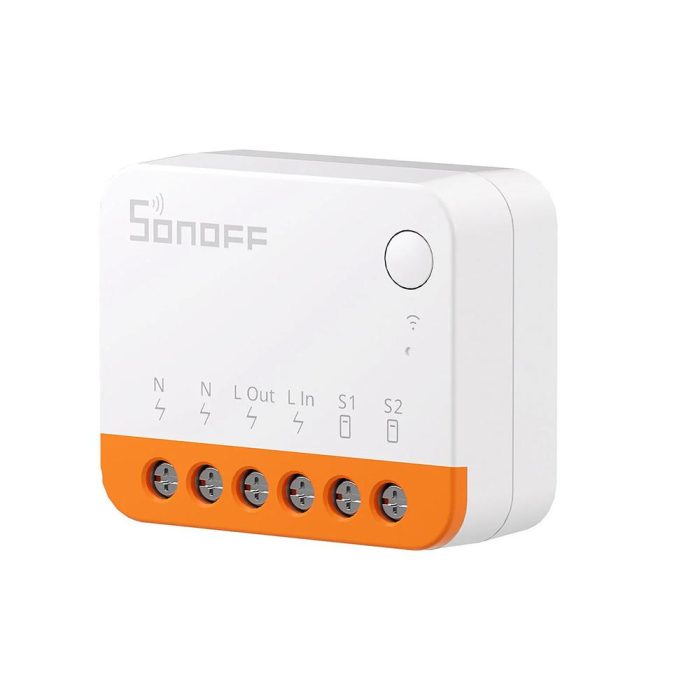

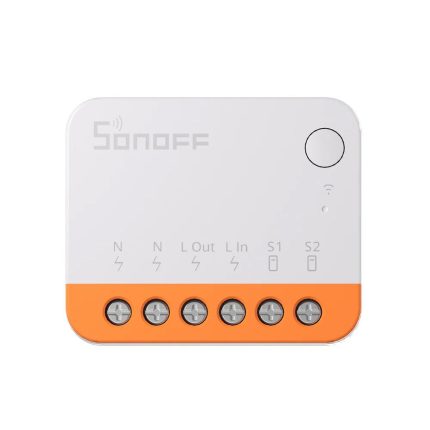

Sonoff Mini R4 Wi-Fi Akıllı Anahtar

Neden SONOFF MINI R4 Tercih Edilmeli?

SONOFF MINI R4, klasik duvar anahtarının arkasına veya uygun bir bağlantı kutusuna yerleştirilerek mevcut aydınlatma tesisatına akıllı kontrol ekler.

Kompakt 39,5 × 33 × 16,8mm gövdesi, sınırlı alana sahip Avrupa tipi anahtar kasalarına yerleştirilmesini kolaylaştırır. Montaj kutusunda röle, anahtar ve bağlantı iletkenleri için yeterli boşluk bırakılmalıdır.

S1 ve S2 harici anahtar girişleri; kalıcı anahtar, yaylı buton, SPDT anahtar, kapı çıkış butonu ve uygun potansiyelsiz sensör kontaklarıyla kullanılabilir.

Detach Relay modu etkinleştirildiğinde fiziksel anahtar hareketi röle çıkışını doğrudan değiştirmez. Böylece anahtar, uygun otomasyonlarda sahne tetikleyicisi olarak kullanılabilir.

MINI R4 aynı zamanda eWeLink-Remote ağ geçidi işlevi görür. SONOFF R5 ve S-MATE gibi uyumlu alt cihazlardan gelen yerel eWeLink-Remote sinyalleriyle kontrol edilebilir.

Öne Çıkan Özellikler

• Tek kanal: Bir elektrik devresini açıp kapatır.
• 10A kapasite: Rezistif yüklerde maksimum 10A destekler.
• 100–240V AC: Geniş şebeke gerilimi aralığında çalışır.
• 2.4GHz Wi-Fi: Doğrudan kablosuz yönlendiriciye bağlanır.
• Harici anahtar girişi: Mevcut fiziksel anahtar korunabilir.
• Detach Relay: Anahtar girişini röle çıkışından ayırabilir.
• eWeLink-Remote: Uyumlu kablosuz alt cihazlardan yerel komut alabilir.
• Inching modu: Röleyi belirlenen süre sonunda otomatik kapatabilir.
• Zamanlama: Otomatik açma-kapama programları oluşturulabilir.
• LAN kontrolü: Aynı yerel ağda temel kontrolü destekler.
• Gecikmeli açılış: Elektrik geldikten sonra yükü gecikmeli çalıştırabilir.
• Sesli kontrol: Alexa ve Google Assistant ile kullanılabilir.

Kullanım Alanları

SONOFF MINI R4 Ne İşe Yarar?

SONOFF MINI R4, elektrik hattına seri bağlanarak uygun bir elektrikli yükün enerjisini açar veya kapatır.

Röle; eWeLink uygulaması, mevcut fiziksel anahtar, zamanlama, akıllı sahne, sesli asistan veya eWeLink-Remote alt cihazı üzerinden kontrol edilebilir.

Ürün bağlı cihazın özel çalışma fonksiyonlarını yönetmez. Lambanın parlaklığını ayarlamaz, elektrik tüketimini ölçmez ve motor yön kontrolü yapmaz.

L Out terminali bağlı yüke şebeke gerilimi aktarır. Bu nedenle ürün, potansiyelsiz kuru kontak çıkış gerektiren kombi, garaj kapısı veya kontrol kartı girişlerine doğrudan bağlanmamalıdır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Nötr hattını kontrol edin: MINI R4 nötrsüz tesisatlarda çalışmaz.
3. 10A sınırını aşmayın: Maksimum değer rezistif yükler için belirtilmiştir.
4. 10A devre koruması kullanın: Cihaz öncesinde uygun MCB veya RCBO bulunmalıdır.
5. Kuru kontak olarak kullanmayın: L Out terminali bağlı yüke şebeke fazını aktarır.
6. S1 ve S2’ye nötr bağlamayın: Harici anahtar terminalleri nötr veya toprak hattına bağlanmamalıdır.
7. Kalkış akımını değerlendirin: Motor ve elektronik güç kaynakları ilk çalışmada yüksek akım çekebilir.
8. Yalnızca 2.4GHz Wi-Fi kullanın: 5GHz ağlara doğrudan bağlanmaz.
9. Metal kutuda sinyali test edin: Metal muhafaza Wi-Fi ve eWeLink-Remote iletişimini zayıflatabilir.
10. Kutu içerisinde boşluk bırakın: İletkenler terminallere ve röle gövdesine baskı yapmamalıdır.

Detach Relay Modu Nedir?

Detach Relay modu, S1–S2 harici anahtar girişini röle çıkışından bağımsız hale getirir.

Bu mod etkinleştirildiğinde fiziksel anahtara basılması veya anahtar konumunun değiştirilmesi rölenin açık-kapalı durumunu doğrudan değiştirmez.

Harici anahtar olayı eWeLink sahnesinde tetikleyici olarak kullanılabilir. Böylece sürekli enerji altında kalması gereken uygun akıllı aydınlatma ürünleriyle otomasyon kurulabilir.

Harici Duvar Anahtarıyla Kullanım

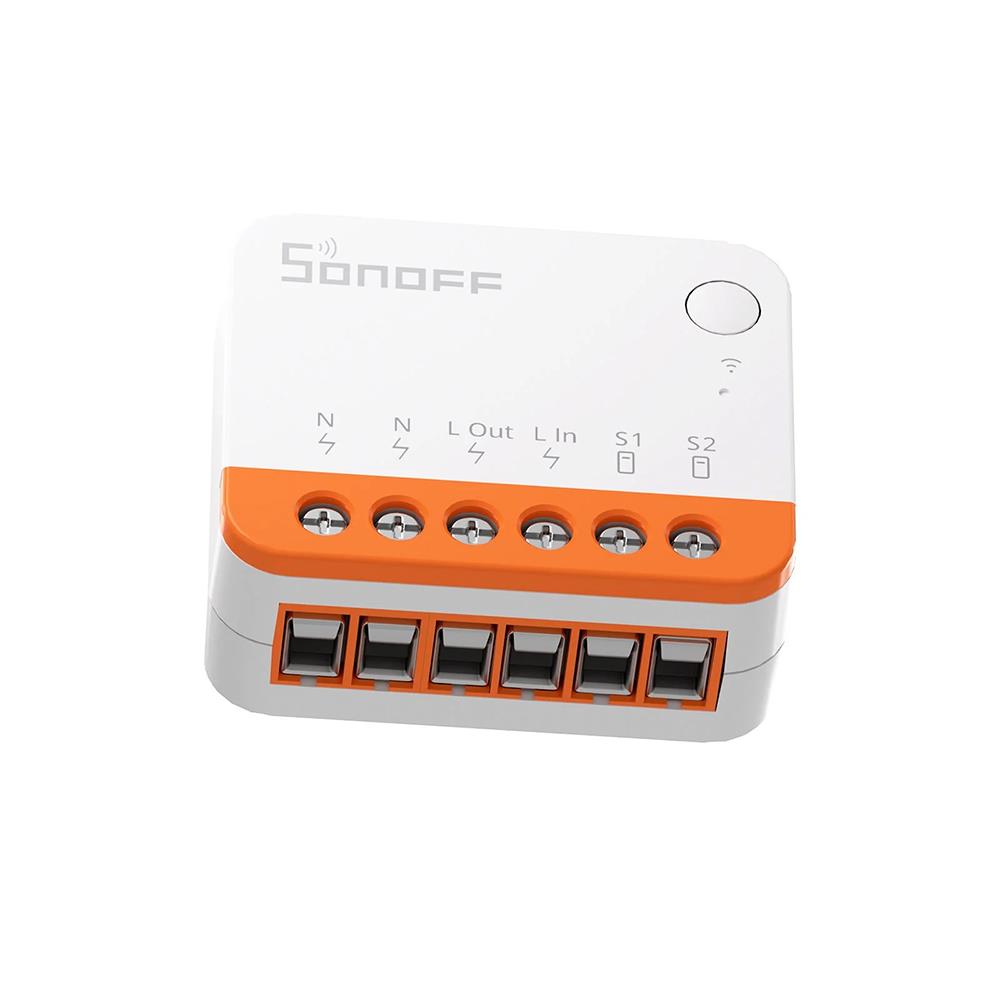

Mevcut duvar anahtarı S1 ve S2 terminallerine bağlanarak kullanılmaya devam edilebilir.

MINI R4; kalıcı aç-kapa anahtarı, anlık buton, kapı çıkış butonu, SPDT anahtar ve uygun kuru kontak sensörlerini destekler.

S1 ve S2 terminalleri yük çıkışı değildir. Bu terminallere nötr, koruma topraklaması veya harici bir gerilim uygulanmamalıdır.

İki Noktadan Fiziksel Kontrol

SONOFF MINI R4, uygun anahtar bağlantı düzeniyle aynı aydınlatmanın farklı fiziksel noktalardan kontrol edilmesini destekler.

Mevcut vavien veya SPDT tesisatının bağlantı yapısı montajdan önce incelenmeli ve kablolama üreticinin bağlantı şemasına göre yapılmalıdır.

İki noktadan kontrol özelliği ürünün iki kanallı olduğu anlamına gelmez. MINI R4 tek röle çıkışına sahiptir.

eWeLink-Remote Ağ Geçidi Özelliği

SONOFF MINI R4, uyumlu eWeLink-Remote alt cihazlarından gelen yerel kontrol sinyallerini alabilir.

SONOFF R5 veya S-MATE gibi uyumlu cihazlar MINI R4 ile eşleştirilerek kablosuz fiziksel kontrol noktaları oluşturulabilir.

eWeLink-Remote, standart Wi-Fi veya 433MHz RF kumanda bağlantısı değildir. Yalnızca bu protokolü destekleyen uyumlu SONOFF cihazlarıyla çalışır.

Inching Modu

Inching modu, röle açıldıktan sonra belirlenen süre sonunda otomatik olarak kapanmasını sağlar.

Kısa süreli tetikleme, belirli süre çalışan aydınlatma veya zaman kontrollü uygun cihaz uygulamalarında kullanılabilir.

Çıkış kuru kontak olmadığı için düşük gerilimli kontrol kartlarının tetik girişlerine doğrudan bağlanmamalıdır.

Zamanlama ve Akıllı Sahneler

eWeLink uygulamasından belirli gün ve saatlerde otomatik açma-kapama programları oluşturulabilir.

Geri sayım ve döngüsel zamanlama özellikleriyle rölenin belirli süre veya periyotlarla çalışması sağlanabilir.

Uyumlu hareket, kapı-pencere veya ortam sensörleriyle sahneler oluşturularak aydınlatma otomatik olarak kontrol edilebilir.

Elektrik Kesintisi Sonrası Çalışma

Elektrik geri geldiğinde rölenin açık, kapalı veya desteklenen son durumda başlaması eWeLink üzerinden yapılandırılabilir.

Gecikmeli güç açılışı, elektrik geri geldiğinde birden fazla yükün aynı anda devreye girmesini azaltmaya yardımcı olur.

Isıtıcı, motor ve hareketli cihazlarda elektrik geldikten sonra otomatik çalışma riski dikkate alınmalıdır.

LAN Kontrolü

LAN kontrolü, telefon ve SONOFF MINI R4 aynı yerel ağa bağlıyken desteklenen temel komutların yerel ağ üzerinden iletilmesini sağlar.

Ev dışından kontrol, bulut tabanlı sahneler ve sesli asistan hizmetleri için internet bağlantısı gerekir.

Enerji Ölçümü Yapar mı?

SONOFF MINI R4 bağlı cihazın gerilim, akım, anlık güç veya toplam enerji tüketimini ölçmez.

eWeLink uygulamasında rölenin açık veya kapalı durumu takip edilir. Tüketim takibi gereken projelerde enerji ölçümlü bir akıllı röle kullanılmalıdır.

Matter Desteği Var mı?

SONOFF MINI R4 doğrudan Matter protokolünü desteklemez.

Ürün 2.4GHz Wi-Fi, eWeLink ve eWeLink-Remote bağlantı özelliklerini kullanır. Matter uygulamasına QR kodla eklenemez.

Aydınlatma Kontrolünde Kullanım

MINI R4, uygun güçteki aydınlatma devresini fiziksel anahtar, uygulama, zamanlama veya otomasyon sahnesi üzerinden açıp kapatabilir.

Ürün dimmer değildir. Lambanın parlaklığını veya renk sıcaklığını değiştirmez.

LED sürücülerin yüksek kalkış akımı oluşturabileceği dikkate alınmalı ve yük seçimi yalnızca toplam watt değerine göre yapılmamalıdır.

Motor ve Pompa Kontrolünde Kullanım

Motor, pompa ve kompresör gibi endüktif yüklerin kalkış akımı nominal çalışma akımından daha yüksek olabilir.

Yükün kalkış akımı MINI R4 kapasitesini aşıyorsa röle doğrudan yükü değil, uygun bir kontaktörün bobinini kontrol etmek için kullanılmalıdır.

Kontaktör, motor koruma şalteri, termik koruma ve diğer güvenlik ekipmanları uygulamaya göre ayrıca seçilmelidir.

SONOFF MINI R4 Hangi Sistemlerle Kullanılabilir?

Ürün; eWeLink uygulaması, Amazon Alexa, Google Assistant, mevcut duvar anahtarları ve uyumlu eWeLink-Remote alt cihazlarıyla kullanılabilir.

Teknik Referans

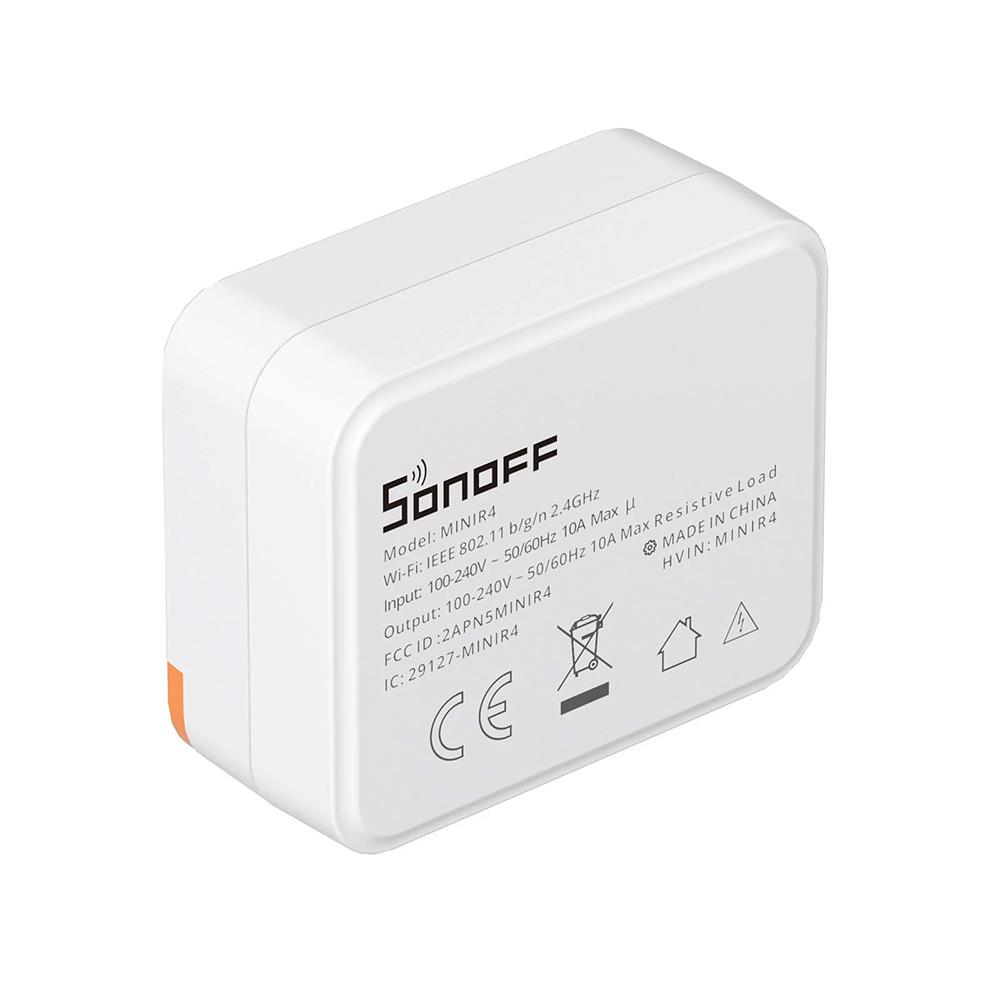

SONOFF MINI R4; 100–240V AC besleme, maksimum 10A rezistif yük, S1–S2 harici anahtar girişi, Detach Relay, Inching, LAN kontrolü, zamanlama ve eWeLink-Remote ağ geçidi işlevi sunar. Resmî bilgiler için
SONOFF MINI R4 ürün sayfasını
ve
MINI R4 kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

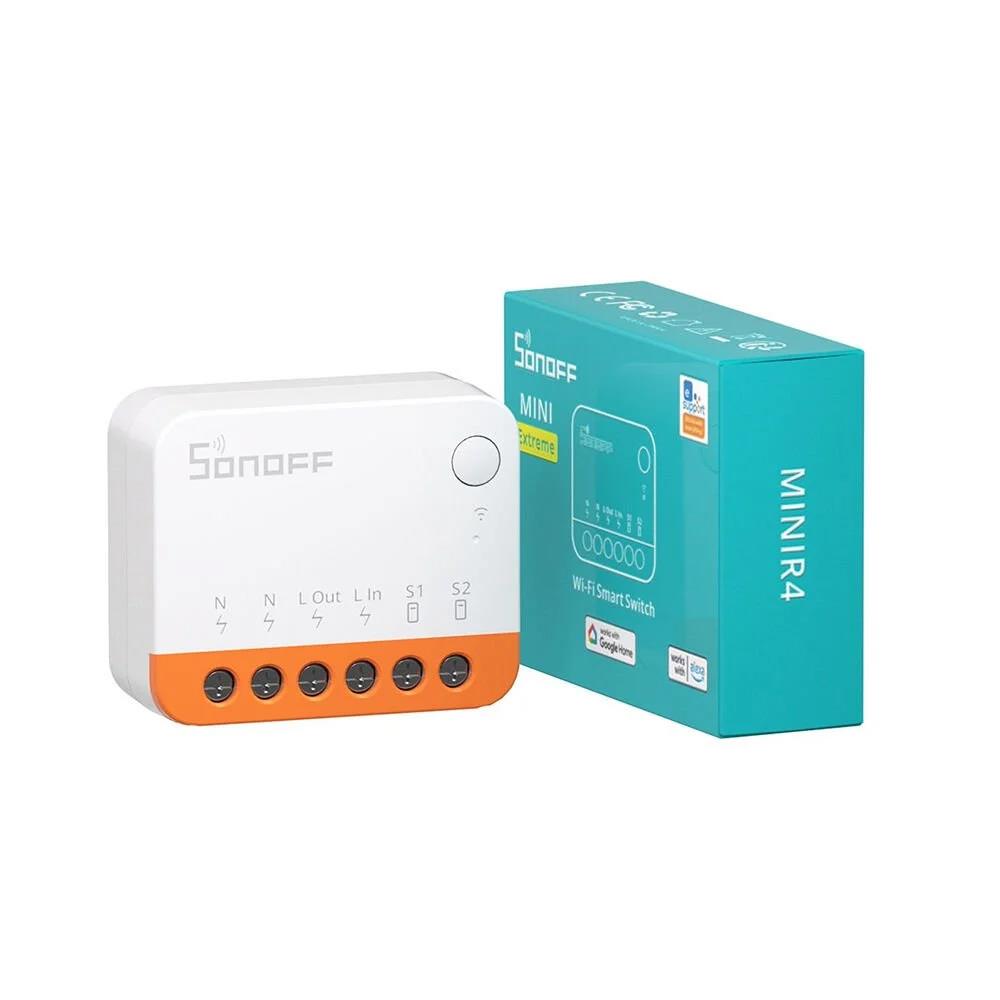

Paket İçeriği

• 1 x SONOFF MINI R4 Wi-Fi akıllı röle
• 1 x Kullanım kılavuzu

Sık Sorulan Sorular

SONOFF MINI R4 nedir?

Mevcut fiziksel anahtara Wi-Fi, uygulama ve otomasyon kontrolü ekleyen tek kanallı kompakt akıllı röledir.

Maksimum kaç amper destekler?

Rezistif yüklerde maksimum 10A destekler.

Nötr hattı gerekir mi?

Evet. MINI R4’ün çalışması için faz ve nötr bağlantısı gerekir.

Fiziksel duvar anahtarı bağlanabilir mi?

Evet. S1 ve S2 terminallerine uyumlu kalıcı anahtar, buton veya SPDT anahtar bağlanabilir.

İki noktadan kontrol edilebilir mi?

Evet. Uygun harici anahtar bağlantısıyla aynı aydınlatma iki farklı fiziksel noktadan kontrol edilebilir.

Detach Relay modu nedir?

Harici anahtar girişini röle çıkışından ayırarak anahtarın otomasyon tetikleyicisi olarak kullanılmasını sağlar.

SONOFF R5 ile çalışır mı?

Evet. R5, eWeLink-Remote üzerinden MINI R4’e yerel kontrol komutu gönderebilir.

S-MATE ile çalışır mı?

Evet. Uyumlu S-MATE modeli eWeLink-Remote alt cihazı olarak MINI R4’e eklenebilir.

Kuru kontak sensör bağlanabilir mi?

Evet. Uygun potansiyelsiz sensör kontağı S1 ve S2 harici anahtar girişinde kullanılabilir.

Kuru kontak röle çıkışı var mı?

Hayır. L Out terminali bağlı yüke şebeke fazını aktarır.

Enerji ölçümü yapar mı?

Hayır. Akım, güç veya toplam enerji tüketimi ölçümü bulunmaz.

Matter destekli mi?

Hayır. SONOFF MINI R4 doğrudan Matter desteğine sahip değildir.

Wi-Fi için hub gerekir mi?

Hayır. Doğrudan 2.4GHz Wi-Fi ağına bağlanır.

5GHz Wi-Fi ile çalışır mı?

Hayır. Yalnızca 2.4GHz Wi-Fi bağlantısını destekler.

Bluetooth ile kontrol edilebilir mi?

Hayır. Bluetooth yalnızca telefon üzerinden ilk eşleştirme sürecine yardımcı olur; cihaz kontrolü Wi-Fi üzerinden yapılır.

Dimleme yapabilir mi?

Hayır. MINI R4 bağlı aydınlatmayı yalnızca açar veya kapatır.

Motor veya pompa kontrol edebilir mi?

Yükün kalkış akımı ayrıca değerlendirilmelidir. Yüksek kalkış akımlı motor ve pompalarda uygun kontaktör kullanılmalıdır.

Kurulumu kim yapmalıdır?

Şebeke gerilimi ve sabit tesisat bağlantıları nedeniyle montaj yetkin elektrik personeli tarafından gerçekleştirilmelidir.
