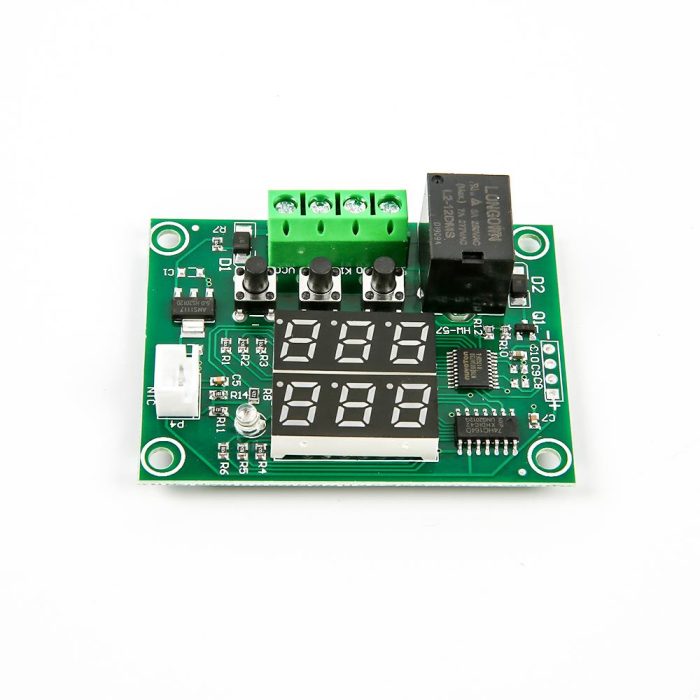

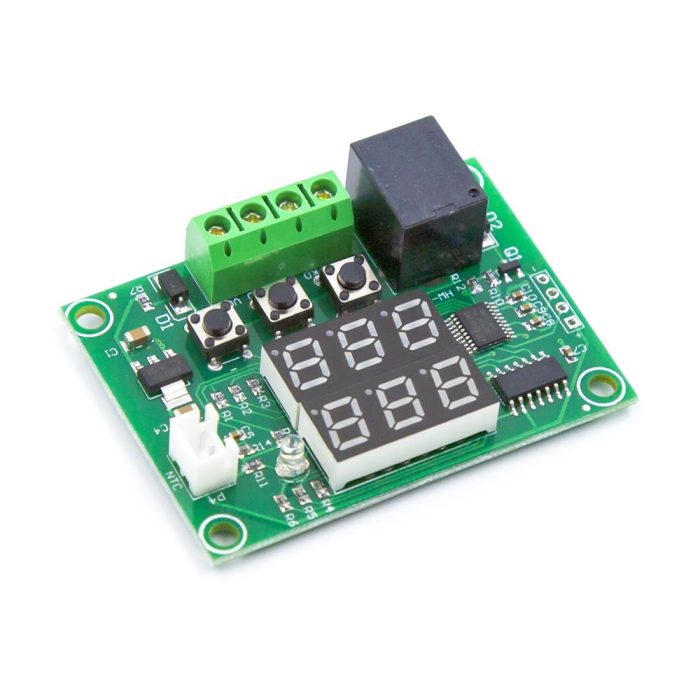

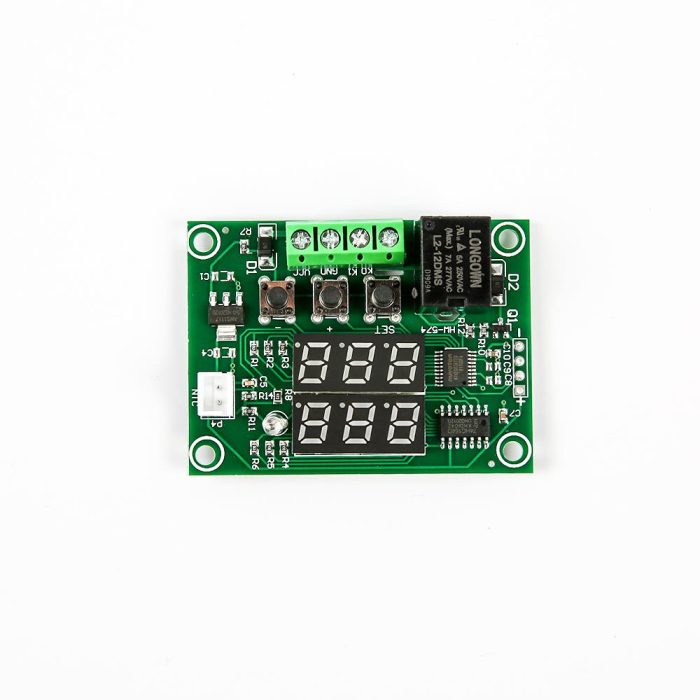

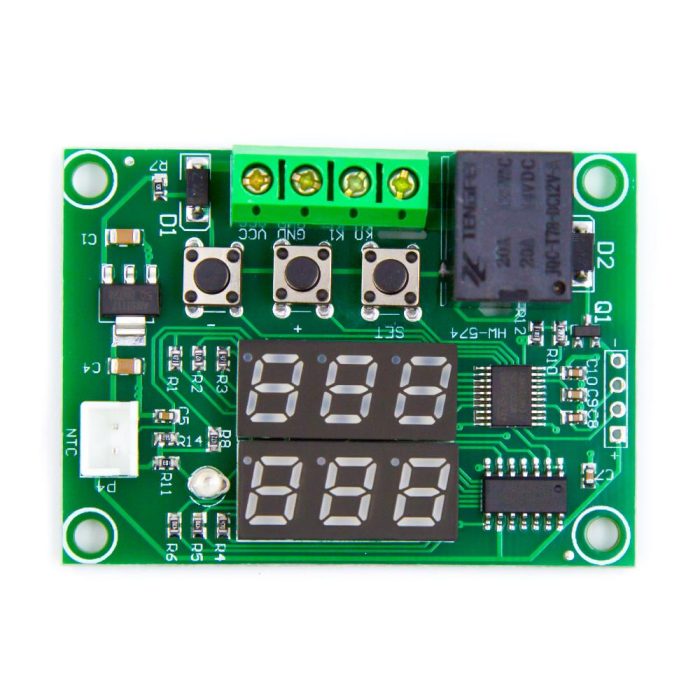

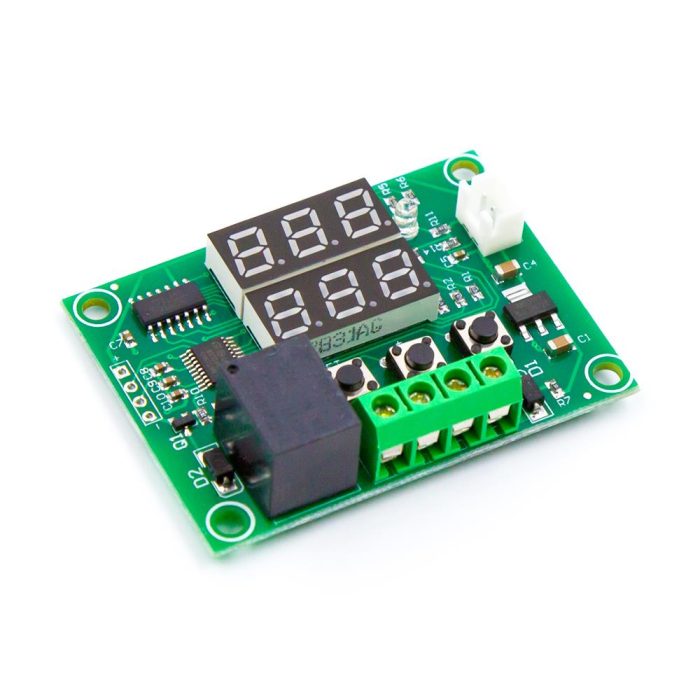

XH-W1219 Çift LED Göstergeli Termostat Sıcaklık Kontrol Modülü

Neden XH-W1219 12V Dijital Termostat Tercih Edilmeli?

XH-W1219 12V dijital termostat, sıcaklık değerine göre otomatik kontrol gerektiren projelerde kompakt ve kullanımı pratik bir çözüm sunar. Üzerindeki tuşlar üzerinden çalışma modu, hedef sıcaklık, dönüş farkı, kalibrasyon ve gecikme gibi temel ayarlar yapılabilir.

Çift ekranlı yapı, anlık sıcaklık değeri ile ayarlanan referans değerin aynı anda izlenmesini kolaylaştırır. Bu özellik özellikle kuluçka, kümes, fan kontrol, ısıtıcı kontrol, soğutma kontrol ve deneysel sıcaklık regülasyonu uygulamalarında kullanıcıya daha net bir kontrol deneyimi sağlar.

Öne Çıkan Özellikler

• XH-W1219 model termostat kartı: Sıcaklık değerine göre röle çıkışı kontrolü yapmak için kullanılır.
• 12V DC çalışma gerilimi: 12V adaptör veya uygun DC güç kaynağı ile beslenebilir.
• -50°C ile +110°C kontrol aralığı: Geniş sıcaklık aralığı sayesinde farklı ısıtma ve soğutma uygulamalarına uyarlanabilir.
• 0.1°C hassasiyet: Küçük sıcaklık değişimlerini takip etmek için yeterli çözünürlük sunar.
• NTC10K sensör: Suya ve toza dayanıklı prob yapısıyla sıcaklık ölçümü yapılmasına yardımcı olur.
• 10A röle çıkışı: Uygun yüklerde sıcaklığa bağlı otomatik açma-kapama kontrolü sağlar.
• H ve C modları: Isıtma modu ve soğutma modu arasında seçim yapılabilir.
• Dönüş farkı ayarı: Rölenin gereksiz sık açılıp kapanmasını azaltmak için histerezis değeri ayarlanabilir.
• Sıcaklık kalibrasyonu: Sensör okumasında sapma varsa yazılım üzerinden düzeltme yapılabilir.
• Gecikmeli başlangıç: Kompresör, fan veya belirli yüklerde gecikmeli devreye alma senaryoları oluşturulabilir.

Nerelerde Kullanılır?

XH-W1219 sıcaklık kontrol modülü, sıcaklığa bağlı otomatik anahtarlama gerektiren birçok hobi, eğitim ve küçük otomasyon projesinde kullanılabilir. Röle çıkışı sayesinde sıcaklık belirlenen eşik değerine ulaştığında bir yükü çalıştırmak veya durdurmak mümkündür.

XH-W1219 Dijital Termostat Ne İşe Yarar?

XH-W1219 dijital termostat modülü, NTC10K sıcaklık sensöründen aldığı veriye göre röle çıkışını kontrol eder. Kullanıcı hedef sıcaklık değerini ve çalışma modunu belirler. Modül, ölçülen sıcaklık bu ayarlara göre belirli bir seviyeye geldiğinde röleyi açar veya kapatır.

Isıtma modunda sıcaklık belirlenen değerin altına düştüğünde ısıtıcı çalıştırılabilir; hedef değere ulaşıldığında röle kapatılabilir. Soğutma modunda ise sıcaklık belirlenen değerin üzerine çıktığında fan veya soğutucu devreye alınabilir. Bu yapı, basit termostat kontrolü gerektiren uygulamalarda hızlı ve düşük maliyetli bir çözüm sağlar.

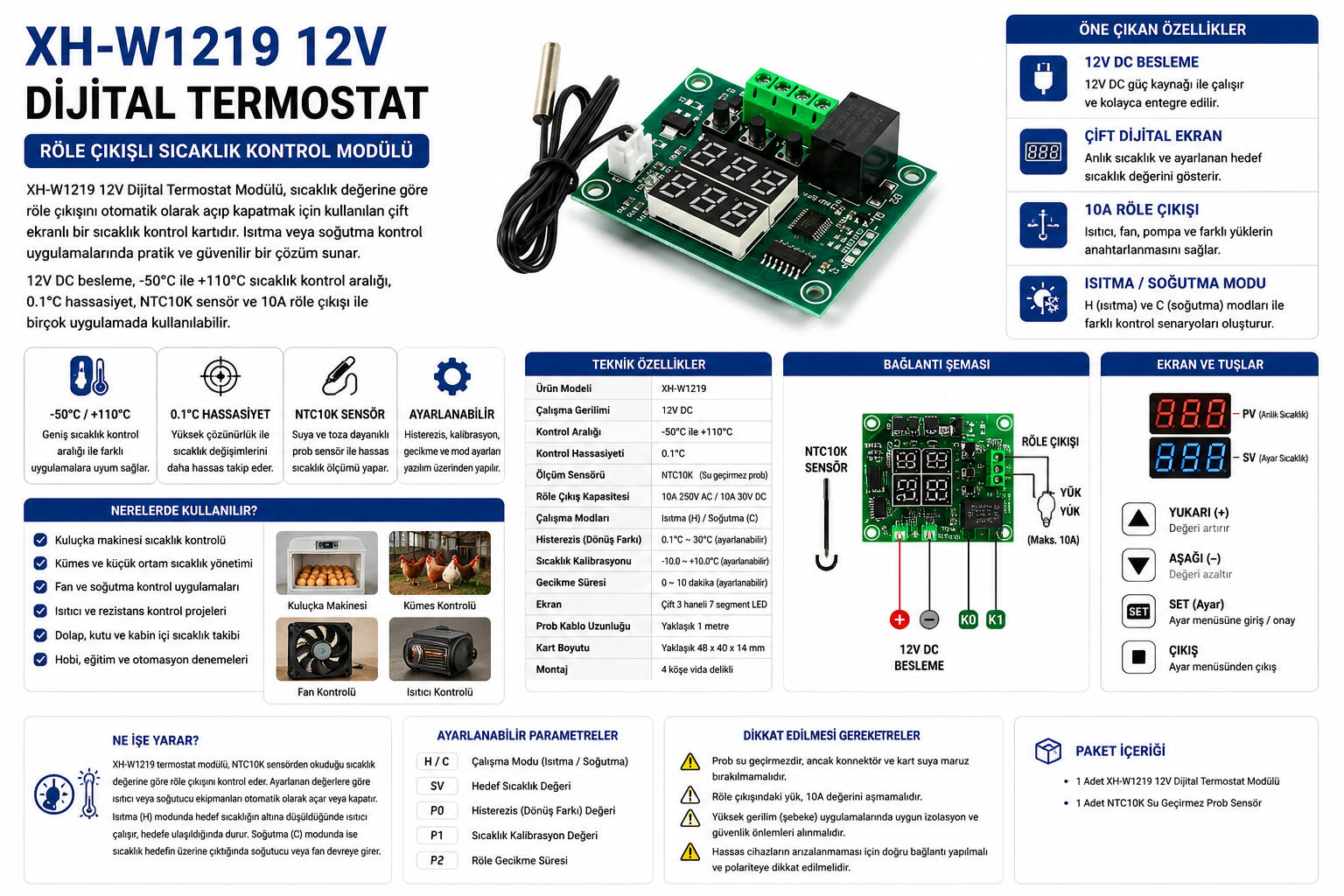

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 12V DC besleme kullanın: Kartın çalışma gerilimi 12V DC’dir. Besleme polaritesi doğru bağlanmalıdır.
2. Sensör bağlantısını kontrol edin: NTC10K sıcaklık probu ilgili sensör girişine sağlam şekilde bağlanmalıdır.
3. Çalışma modunu seçin: P0 menüsünden H ısıtma modu veya C soğutma modu seçilmelidir.
4. Hedef sıcaklığı ayarlayın: Cihazın hangi sıcaklık değerinde röleyi açıp kapatacağı üst panel tuşlarıyla belirlenir.
5. Dönüş farkını ayarlayın: P1 histerezis ayarı ile rölenin çok sık tetiklenmesi önlenebilir.
6. Kalibrasyon gerekiyorsa P2 kullanın: Sensör değeri referans termometreye göre sapma gösteriyorsa sıcaklık düzeltmesi yapılabilir.
7. Gecikme ihtiyacını değerlendirin: Kompresör veya gecikmeli çalışması gereken yüklerde P3 gecikme ayarı kullanılabilir.
8. Röle yükünü doğru seçin: Röle kontak değeri ve yük tipi dikkate alınmalı; motor, kompresör, rezistans gibi yüklerde güvenlik payı bırakılmalıdır.

XH-W1219 ile W1209 Arasındaki Fark Nedir?

XH-W1219 ve W1209 benzer amaçla kullanılan dijital termostat modülleridir. Her ikisi de sıcaklık sensöründen aldığı veriye göre röle çıkışını kontrol etmek için kullanılır. XH-W1219 modeli çift ekranlı yapısıyla anlık sıcaklık ve hedef sıcaklık değerinin daha kolay izlenmesini sağlar.

W1209 daha yaygın ve ekonomik bir tek ekranlı termostat çözümü olarak tercih edilirken, XH-W1219 dijital termostat çift ekran, farklı ayar menüleri ve daha okunabilir kontrol paneli isteyen uygulamalarda daha pratik olabilir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu XH-W1219 12V röle çıkışlı dijital termostat, 12V adaptörler, fanlar, küçük ısıtıcılar, röle/kontaktör çözümleri, kabin sistemleri, sıcaklık sensörleri, bağlantı kabloları ve muhafaza kutuları ile birlikte kullanılabilir. Projede kullanılacak yükün gerilim, akım ve güvenlik gereksinimleri mutlaka kontrol edilmelidir.

Teknik Referans

XH-W1219 dijital termostat modülünde bağlantı yapılmadan önce besleme polaritesi, sensör bağlantısı, röle kontak yapısı, yük akımı ve çalışma modu dikkatle kontrol edilmelidir. Şebeke gerilimiyle kullanılacak uygulamalarda elektrik güvenliği kuralları öncelikli değerlendirilmelidir.

Kimler İçin Uygun?

Paket İçeriği

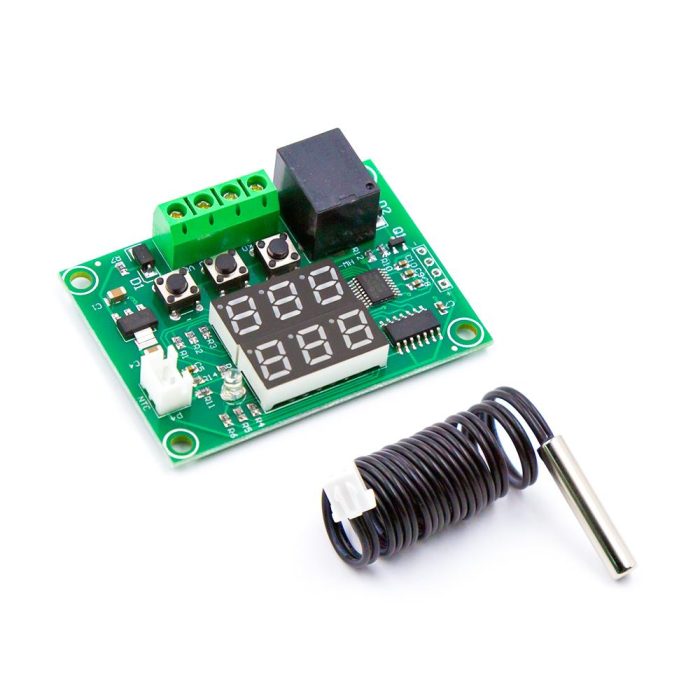

• 1 x XH-W1219 12V Dijital Sıcaklık Kontrol Kartı
• 1 x NTC10K sıcaklık sensörü

Sık Sorulan Sorular

XH-W1219 dijital termostat nedir?

XH-W1219 dijital termostat, sıcaklık sensöründen aldığı değere göre röle çıkışını otomatik açıp kapatan 12V DC beslemeli sıcaklık kontrol modülüdür.

XH-W1219 kaç volt ile çalışır?

XH-W1219 termostat modülü 12V DC besleme ile çalışır.

Sıcaklık kontrol aralığı nedir?

Modülün sıcaklık kontrol aralığı -50°C ile +110°C arasındadır.

Isıtma ve soğutma kontrolü yapılabilir mi?

Evet. P0 menüsü üzerinden H ısıtma modu veya C soğutma modu seçilerek farklı kontrol senaryoları oluşturulabilir.

Röle çıkışı kaç amperdir?

Röle çıkışı maksimum 10A olarak belirtilir. Ancak yük tipine göre güvenlik payı bırakılmalı ve yüksek güçlü yüklerde uygun ara kontaktör veya röle kullanılmalıdır.

Sensör tipi nedir?

Modül NTC10K sıcaklık sensörü ile kullanılır. Sensör kablo uzunluğu yaklaşık 50 cm’dir.

220V cihaz kontrol edilebilir mi?

Röle kontağı uygun bağlantıyla AC yük anahtarlamada kullanılabilir; ancak 220V şebeke bağlantısı tehlikelidir ve yalnızca yetkin kişiler tarafından uygun izolasyon, sigorta ve muhafaza ile yapılmalıdır.

Kuluçka veya kümes sıcaklık kontrolünde kullanılabilir mi?

Evet. Uygun sensör yerleşimi, güç bağlantısı ve güvenli röle/kontaktör yapısı kullanıldığında kuluçka, kümes ve küçük ortam sıcaklık kontrol uygulamalarında değerlendirilebilir.
