YL-69 Toprak Nemi Algılama Sensör Modülü

Neden Toprak Nemi Algılama Sensörü Tercih Edilmeli?

Bitki bakımında en sık karşılaşılan problemlerden biri toprağın gereğinden fazla kuru veya gereğinden fazla ıslak kalmasıdır. Toprak Nemi Algılama Sensörü, topraktaki nem durumunu elektronik olarak takip etmeye yardımcı olur. Böylece bitki sulama zamanı, toprak kuruluğu veya nem yeterliliği mikrodenetleyici tarafından izlenebilir.

Sensörün analog çıkışı, nem seviyesindeki değişimi daha detaylı takip etmeye imkan verir. Dijital çıkış ise belirlenen eşik değerine göre “toprak kuru” veya “toprak nemli” mantığında kullanılabilir. Bu yapı; otomatik sulama sistemi, saksı nem uyarısı, sera kontrolü, IoT bahçe izleme ve eğitim uygulamalarında hızlı prototipleme avantajı sağlar.

Öne Çıkan Özellikler

• Toprak nem algılama: Prob uçları toprak nemine bağlı iletkenlik değişimini algılar.
• Analog çıkış: A0 pini üzerinden nem seviyesine bağlı değişken voltaj okunabilir.
• Dijital çıkış: D0 pini, potansiyometre ile ayarlanan eşik değerine göre HIGH/LOW sinyal verir.
• 3.3V-5V çalışma gerilimi: Arduino ve birçok mikrodenetleyici kartıyla uyumludur.
• 0-4.2V çıkış gerilimi: Analog ölçüm projelerinde mikrodenetleyici ADC girişine uygun sinyal sağlar.
• 35mA sınıfı akım tüketimi: Düşük güçlü sensör uygulamaları için uygundur.

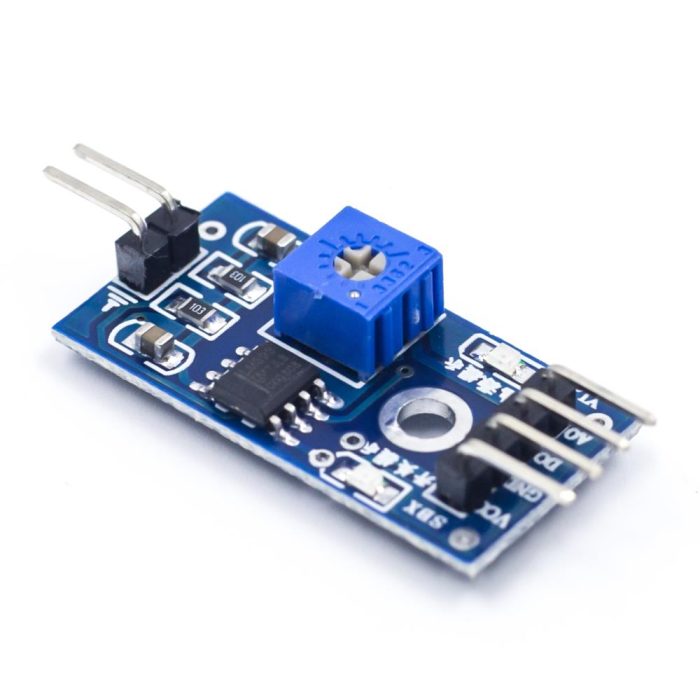

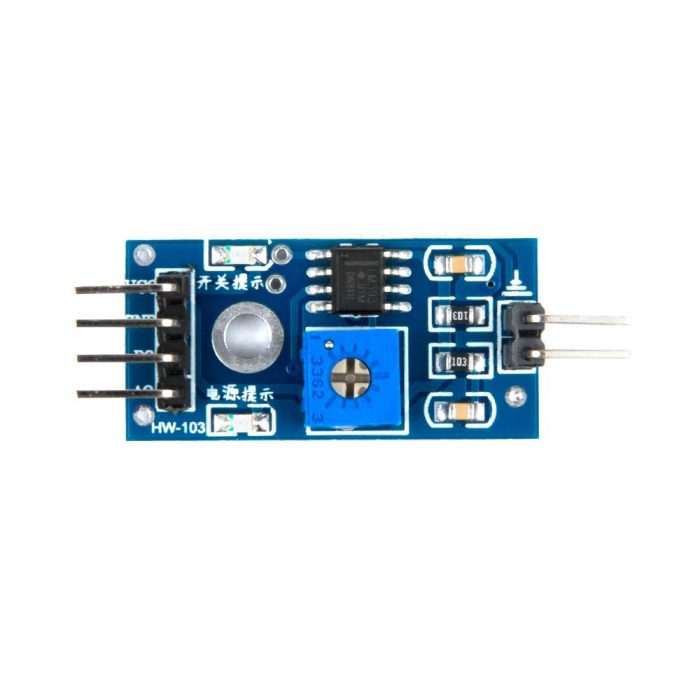

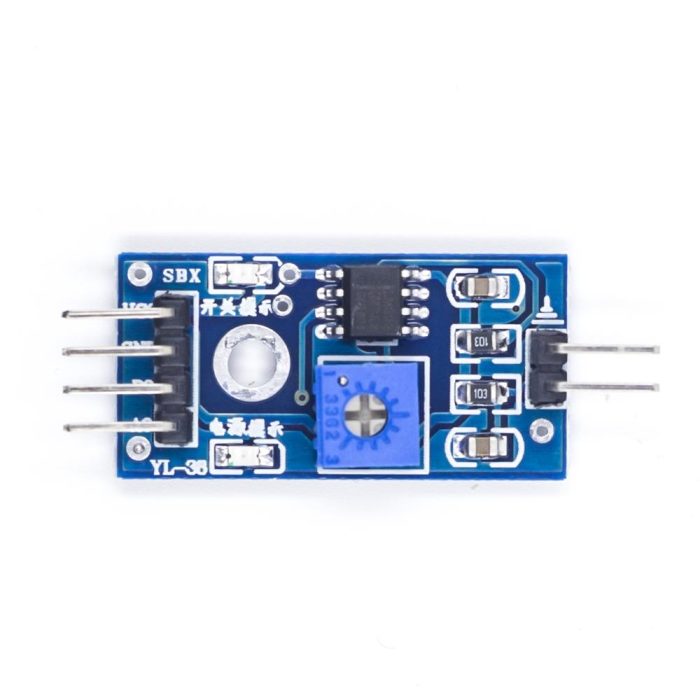

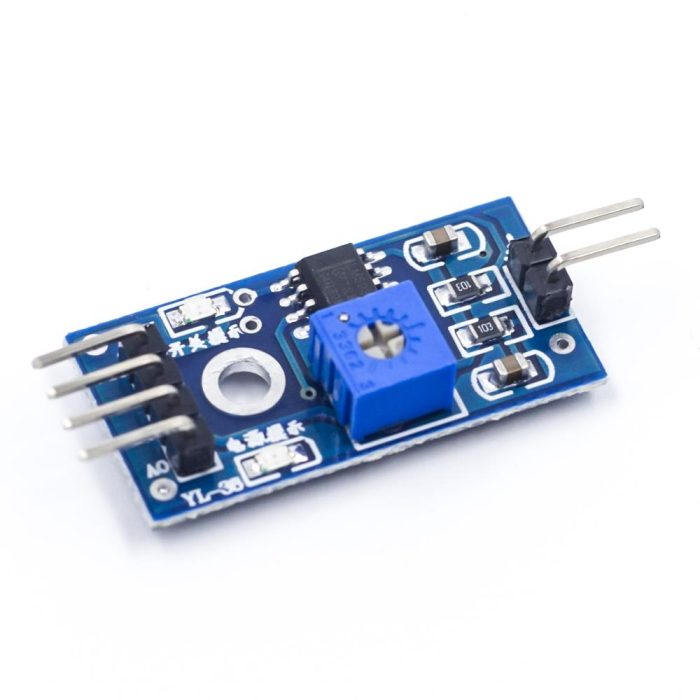

• Potansiyometreli kontrol kartı: Dijital eşik seviyesi kullanıcı tarafından ayarlanabilir.
• Akıllı sulama projelerine uygun: Röle modülü ve mini su pompası ile otomatik sulama sistemi kurulabilir.

Nerelerde Kullanılır?

Toprak Nemi Algılama Sensörü, topraktaki nem seviyesinin izlenmesi gereken hobi, eğitim, tarım ve otomasyon projelerinde kullanılabilir. Analog ve dijital çıkış seçenekleri sayesinde hem veri izleme hem de eşik tabanlı otomatik kontrol uygulamaları yapılabilir.

Toprak Nemi Algılama Sensörü Ne İşe Yarar?

Toprak nem sensörü, prob uçları toprağa yerleştirildiğinde toprağın elektriksel iletkenliğine bağlı olarak nem durumu hakkında bilgi verir. Nemli toprak daha iletken olduğu için sensör çıkışı değişir; kuru toprakta ise iletkenlik azalır. Kontrol kartı bu değişimi analog gerilim sinyaline dönüştürür.

Analog çıkış mikrodenetleyicinin ADC girişinden okunarak nem seviyesinin sayısal olarak takip edilmesini sağlar. Dijital çıkış ise potansiyometre ile belirlenen eşik seviyesine göre çalışır. Örneğin toprak kuruduğunda bir buzzer uyarısı verilebilir, ekranda uyarı gösterilebilir, Wi-Fi üzerinden bildirim gönderilebilir veya röle üzerinden mini su pompası çalıştırılabilir.

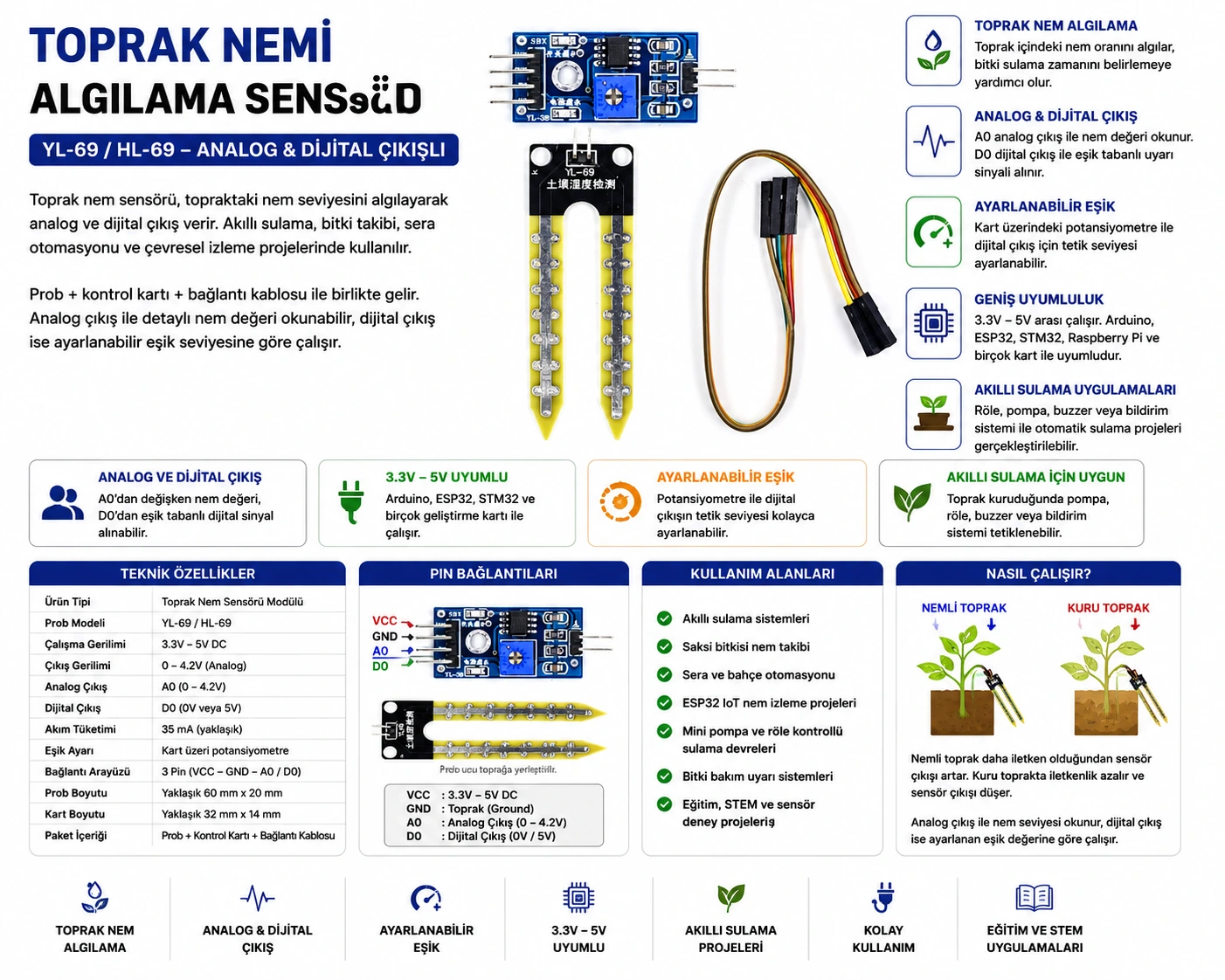

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Prob uçlarını toprağa yerleştirin: Nem ölçer probun iletken uçları toprağa temas etmelidir. Ölçüm derinliği bitki kök bölgesine göre seçilebilir.
2. VCC ve GND bağlantısını doğru yapın: Modül 3.3V – 5V DC ile çalışır. Mikrodenetleyici ile ortak GND bağlantısı yapılmalıdır.
3. Analog ölçüm için A0/AO pinini kullanın: Nem seviyesini yazılımda daha detaylı yorumlamak için analog çıkış tercih edilmelidir.
4. Dijital eşik için D0/DO pinini kullanın: Potansiyometre ile belirlenen seviyeye göre kuru/nemli karar sinyali alınabilir.
5. Pompayı doğrudan sensöre bağlamayın: Su pompası veya valf kontrolü için röle, MOSFET veya uygun motor sürücü devresi kullanılmalıdır.
6. Raspberry Pi için ADC gerekir: Raspberry Pi üzerinde dahili analog giriş bulunmadığından analog nem ölçümü için ADS1115 veya MCP3008 gibi harici ADC modülü kullanılmalıdır.
7. Korozyon riskini dikkate alın: Direnç temelli metal problar nemli toprakta uzun süre kaldığında elektroliz ve korozyon nedeniyle zamanla bozulabilir.

Analog ve Dijital Çıkış Arasındaki Fark Nedir?

Analog çıkış, toprak nem seviyesine bağlı olarak değişen voltaj sinyali verir. Arduino gibi analog girişe sahip kartlarda bu değer okunarak nem seviyesi yazılımda eşiklenebilir, grafiklenebilir veya IoT platformuna gönderilebilir. Daha esnek ve hassas kontrol için analog çıkış tercih edilir.

Dijital çıkış, kontrol kartı üzerindeki potansiyometre ile belirlenen eşik değerine göre çalışır. Toprak nemi ayarlanan seviyenin altına veya üstüne geçtiğinde D0/DO pini dijital sinyal üretir. Basit sulama aç/kapa, LED uyarı veya röle tetikleme uygulamalarında dijital çıkış pratik avantaj sağlar.

YL-69 / HL-69 ile Kapasitif Toprak Nem Sensörü Arasındaki Fark Nedir?

YL-69 / HL-69 tipi toprak nem sensörleri, topraktaki iletkenlik değişimini prob uçları üzerinden ölçer. Basit, düşük maliyetli ve eğitim projeleri için uygundur. Ancak metal prob uçları doğrudan nemli toprakla temas ettiği için uzun süreli kullanımda korozyon riski bulunur.

Kapasitif toprak nem sensörleri ise toprağın dielektrik özelliklerindeki değişimi algılar ve metal elektrotları doğrudan çıplak şekilde toprağa maruz bırakmadığı için uzun süreli uygulamalarda genellikle daha dayanıklı bir seçenek olabilir. Eğitim ve kısa süreli prototiplemede bu ürün yeterli olurken, kalıcı bahçe/sera uygulamalarında kapasitif sensör daha uygun olabilir.

Akıllı Sulama Sistemi Nasıl Kurulur?

Basit bir akıllı sulama sisteminde toprak nem sensörünün analog veya dijital çıkışı mikrodenetleyici tarafından okunur. Toprak nemi belirlenen eşik değerin altına düştüğünde mikrodenetleyici bir röle modülünü veya MOSFET sürücüyü tetikler. Bu sürücü de mini su pompasını veya solenoid valfi çalıştırır.

Pompa doğrudan sensör çıkışına bağlanmamalıdır. Sensör yalnızca ölçüm ve karar sinyali sağlar. Pompa, valf veya röle gibi yükler ayrı bir güç kaynağı ve uygun sürücü devresiyle kontrol edilmelidir. Ayrıca sulama süresi yazılımda sınırlandırılmalı, su taşması ve pompanın kuru çalışması gibi riskler için güvenlik kontrolü eklenmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu Toprak Nemi Algılama Sensörü, Arduino, ESP32, Raspberry Pi + ADC modülü, STM32 geliştirme kartları, mini su pompası, röle modülü, MOSFET sürücü kartı, 5V güç kaynağı, OLED/LCD ekran, aktif buzzer, LED, jumper kablo ve breadboard ürünleriyle birlikte kullanılabilir. IoT projelerinde ESP32 üzerinden Wi-Fi ile nem verisi izlenebilir ve otomatik sulama kararları uzaktan takip edilebilir.

Teknik Referans

YL-69 / HL-69 tipi toprak nem sensörlerinin çalışma prensibi, analog/dijital çıkış kullanımı ve Arduino bağlantı mantığı hakkında daha fazla bilgi için
YL-69 ve HL-69 toprak nem sensörü teknik açıklamasını inceleyebilirsiniz.

Kimler İçin Uygun?

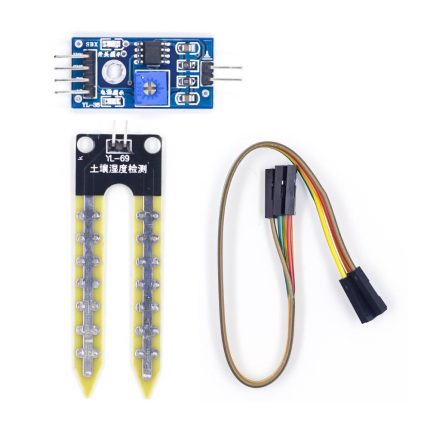

Paket İçeriği

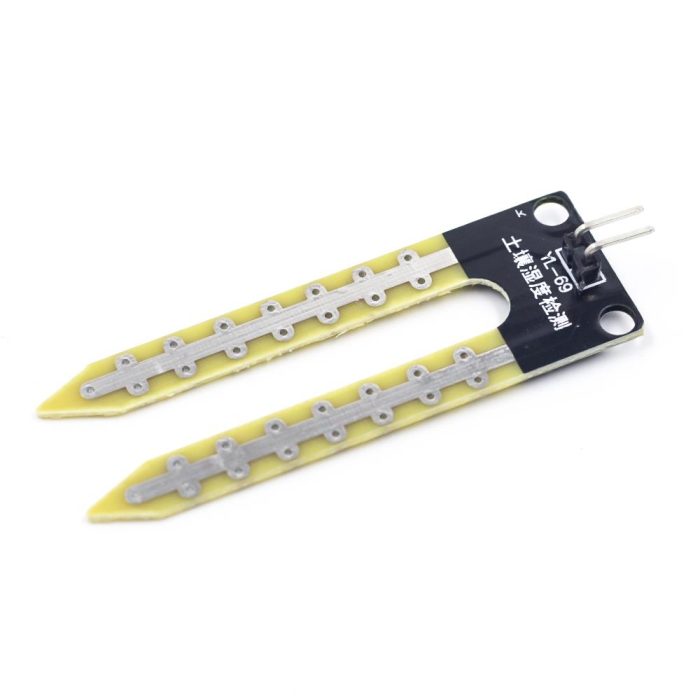

• 1 x Nem ölçer prob
• 1 x Gerilim karşılaştırma kartı
• 2 x Dişi-dişi jumper kablo

Sık Sorulan Sorular

Toprak Nemi Algılama Sensörü nedir?

Toprak Nemi Algılama Sensörü, toprağa yerleştirilen prob uçlarıyla toprak iletkenliğini algılayarak nem durumunu analog veya dijital çıkış olarak mikrodenetleyiciye ileten sensör modülüdür.

Bu sensör kaç volt ile çalışır?

Toprak Nemi Algılama Sensörü 3.3V – 5V DC çalışma gerilimine sahiptir. Arduino, ESP32 ve benzeri geliştirme kartlarıyla kullanılabilir.

Analog ve dijital çıkış ne işe yarar?

Analog çıkış nem seviyesine bağlı değişken değer verir. Dijital çıkış ise potansiyometre ile ayarlanan eşik seviyesine göre kuru/nemli bilgisini HIGH/LOW sinyal olarak üretir.

Bu sensör ile pompa doğrudan çalıştırılır mı?

Hayır. Sensör çıkışı pompa sürmek için uygun değildir. Pompa veya valf kontrolü için röle modülü, MOSFET sürücü veya uygun motor sürücü devresi kullanılmalıdır.

Toprak nem sensörü uzun süre toprakta kalabilir mi?

Direnç temelli metal prob yapısı uzun süre nemli toprakta kaldığında korozyon ve elektroliz nedeniyle zamanla bozulabilir. Uzun süreli kullanımda sensörü yalnızca ölçüm anında enerjilendirmek veya kapasitif sensör kullanmak daha uygundur.
