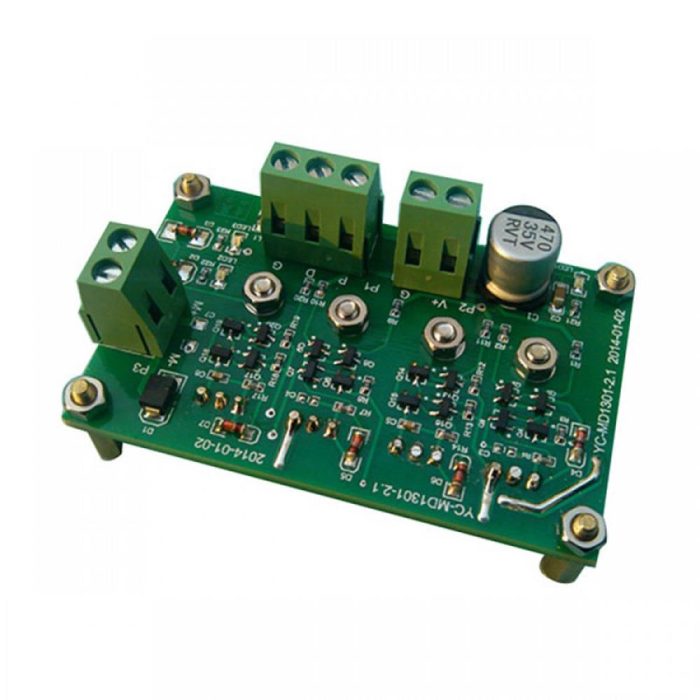

10A Tek Kanallı DC Motor Sürücü Kartı Modülü Endüstriyel Büyük Güç MOSFET Tek H Köprü

Ürün İsmi: 10A Tek Kanallı DC Motor Sürücü Kartı Modülü Endüstriyel Büyük Güç MOSFET Tek H Köprü

Ürün Açıklaması:

• Anahtar Bileşen: 55A M0SFET tüp
• Sürüş Gerilimi: 5 ~ 35VDC
• Mantıksal Kontrol Seviyesi: Yüksek > 2,5V; Düşük <0,5V
• Sürücü Akımı: 10A
• Çalışma Sıcaklığı: -40 ~ 85 derece
• Nominal Güç: 350W
• Boyutlar: 44 * 71 * 16mm.

Teknik Özellikler:

1. Endüstriyel sınıf güç MOSFET ile, sürekli 10A akım, anlık 20A maksimum tepe akımı sağlar, düşük ısı dağılımı ile soğutucuya gerek yok.
2. Ek bir güç kaynağı olmadan sadece DC güç kontrol devresini sağlar.
3. Sadece 2 yönlü MCU I / O kontrol sinyalleri alır, PWM hız kontrolü, geri vites anahtarı, acil durum fren fonksiyonu gerçekleştirebilir.
4. Hem 3V hem de 5V mikrodenetleyici ile uyumlu PWM görev döngüsü geniş aralığı (% 0 ila% 100).
5. TVS motor çıkışı çift yönlü koruma tüpüne sahiptir, motor indüklenen akımdan hızla uzaklaşabilir.
6. Uygulamalar: Akıllı Arabalar, Robotlar, Bulucu, Endüstriyel Kontrol vb.
7. P1: Mantık kontrol sinyali giriş terminali
8. P: Kontrol sinyali giriş terminali
9. D: Kontrol sinyali giriş terminali
10. G: Sinyal referans toprağı (aynı güç toprağı)
11. P2: Sürücü gücü (elektrik güç kaynağı) girişi
12. V+: Besleme pozitif aralığı: 5-35VDC
13. G: Güç topraklaması (sinyal topraklaması bağlıyken)
14. P3: Sürücü çıkışı
15. M+ pozitif taraf sürücü çıkışları, DC motor M+’ya bağlanır;
16. M- çıkış sürücüsünün negatif terminali DC motor M-‘ye bağlanır;
