5V Fotosensitif Dirençli Röle Modülü

5V Fotosensitif Dirençli Röle Modülü

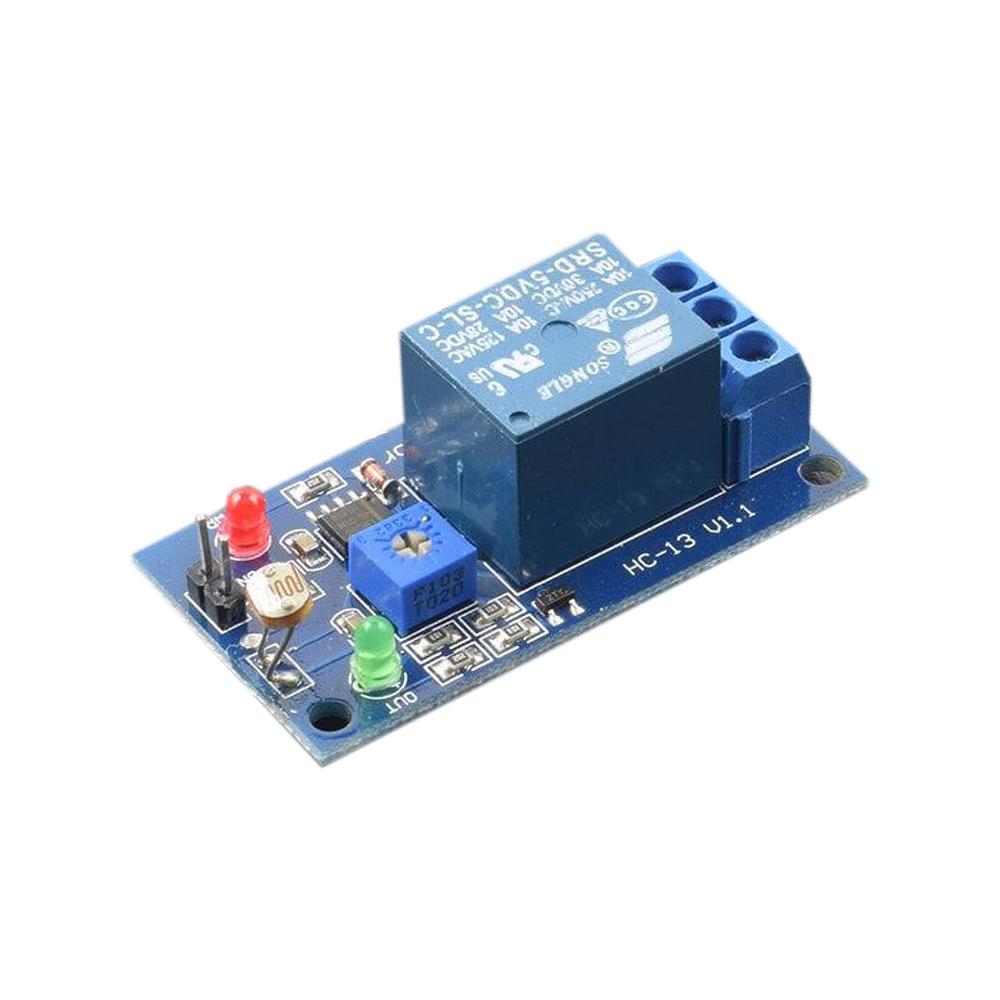

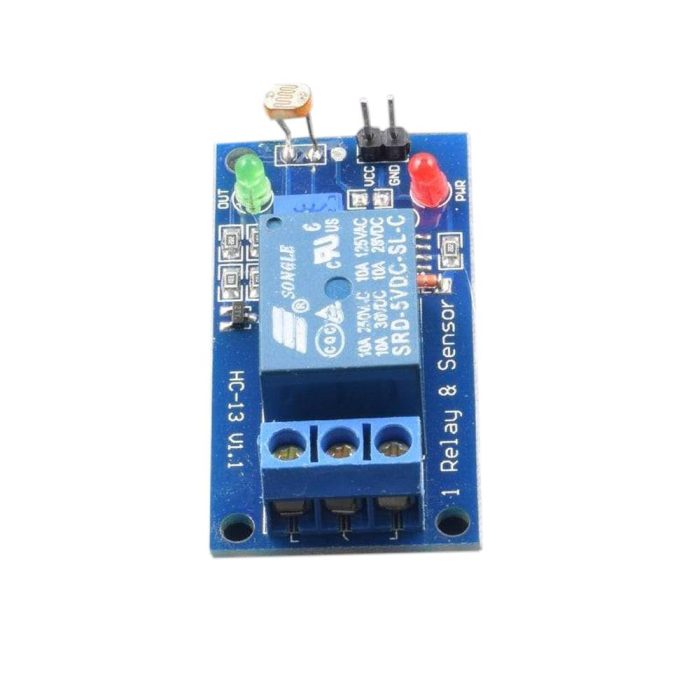

5V fotosensitif dirençli röle modülü, ışık seviyesine göre röleyi kontrol eden bir sensör modülüdür. Bu modül, çevredeki ışık miktarını ölçmek için bir foto direnç (LDR) kullanır ve belirli bir ışık seviyesine ulaşıldığında röleyi açıp kapatarak çeşitli cihazları kontrol edebilir. Bu özellikleri sayesinde özellikle otomatik aydınlatma, güvenlik sistemleri veya ışığa duyarlı elektronik devrelerde yaygın olarak kullanılır.

Modülün Özellikleri

• Çalışma Voltajı: 5V
• Foto Direnç (LDR): Işık seviyesine duyarlı bir bileşen olarak ışık miktarına göre direncini değiştirir.
• Röle: 250V AC veya 30V DC’ye kadar çıkış yüklerini kontrol edebilir. Röle modül, düşük voltaj sinyali ile yüksek voltajlı cihazları açıp kapatabilir.
• Potansiyometre: Işık eşiğini ayarlamak için kullanılır, bu sayede modülün ışık hassasiyeti isteğe göre ayarlanabilir.
• Giriş ve Çıkış Pinleri:
  • VCC: Güç kaynağı bağlantısı (5V).
  • GND: Toprak bağlantısı.
  • OUT: Işığa göre tetikleme sinyali verir; rölenin çıkışını kontrol eder.

Teknik Özellikleri

Çalışma Prensibi

1. Işık Algılama: LDR, üzerine düşen ışığa göre direncini değiştirir. Karanlıkta direnci artar; aydınlıkta ise azalır.
2. Eşik Ayarı: Potansiyometre ile belirlenen ışık eşiği, ışığın belirli bir seviyeye ulaşması durumunda rölenin aktif hale gelmesini sağlar.
3. Röle Kontrolü: Eşik değeri aşıldığında röle aktif hale gelerek bağlı cihazı açar veya kapatır.

Uygulama Alanları

• Otomatik Aydınlatma Sistemleri: Ortam karardığında veya aydınlandığında lambaları otomatik olarak açıp kapatmak için kullanılabilir.
• Güvenlik Sistemleri: Işık seviyesindeki ani değişiklikleri algılayarak alarm sistemlerini tetikleyebilir.
• Ev Otomasyonu: Belirli bir ışık seviyesinde cihazları otomatik olarak kontrol etmek için kullanılabilir.
• Akıllı Tarım: Bitkiler için uygun ışık seviyesini korumak için tarım sistemlerinde kullanılabilir.

Modülün Bağlantı ve Kullanımı

1. VCC pinini 5V güç kaynağına bağlayın.
2. GND pinini toprak hattına bağlayın.
3. OUT pinini röleyi kontrol etmek için bir mikrodenetleyiciye veya doğrudan bir yük devresine bağlayın.
4. Potansiyometreyi çevirerek ışık hassasiyetini ayarlayın. Işık seviyesi, ayarlanan eşik değerine ulaştığında röle çıkışı aktif hale gelecektir.

Bu modül, çevredeki ışık seviyesine bağlı olarak cihazları otomatikleştirmek için pratik bir çözüm sunar. Kolay bağlantı yapısı ve ayarlanabilir ışık hassasiyeti sayesinde pek çok ışığa duyarlı projede rahatlıkla kullanılabilir.
