AMS1117 3.3V Güç Kaynağı Modülü

AMS1117 3.3V Güç Kaynağı Modülü

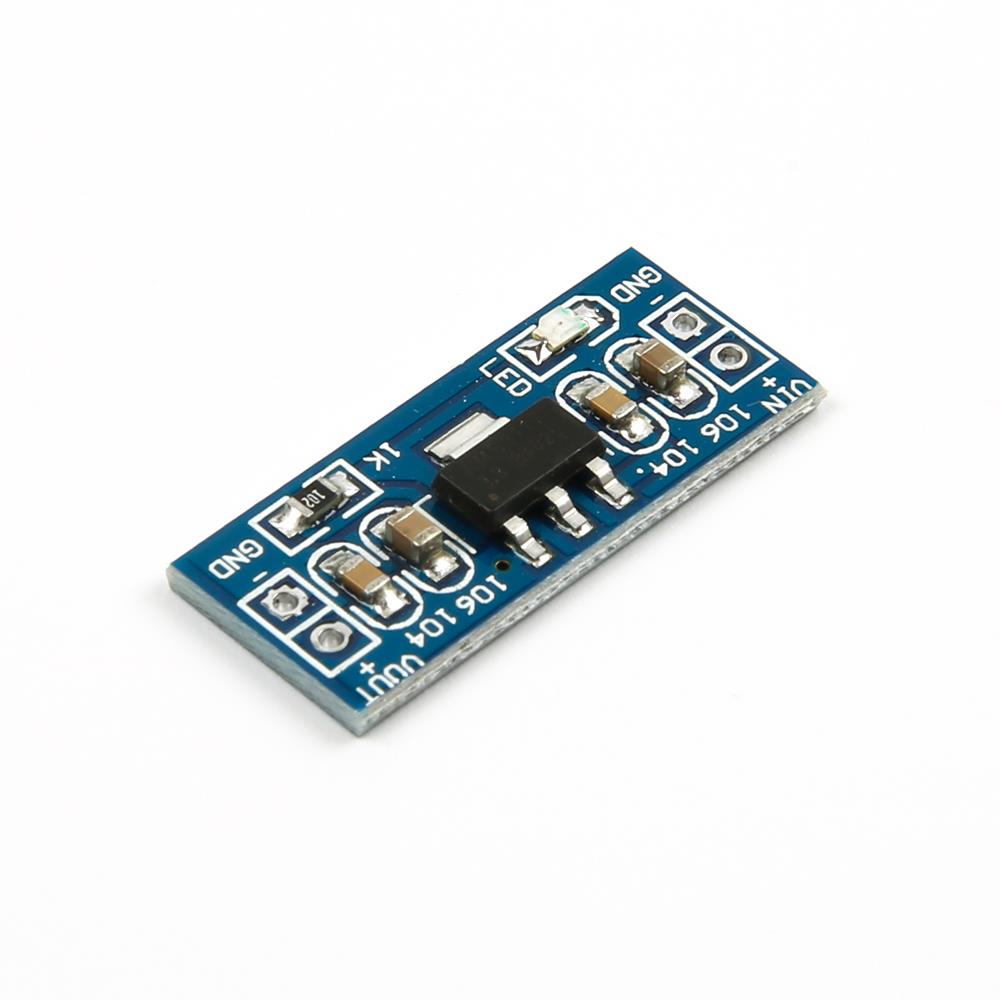

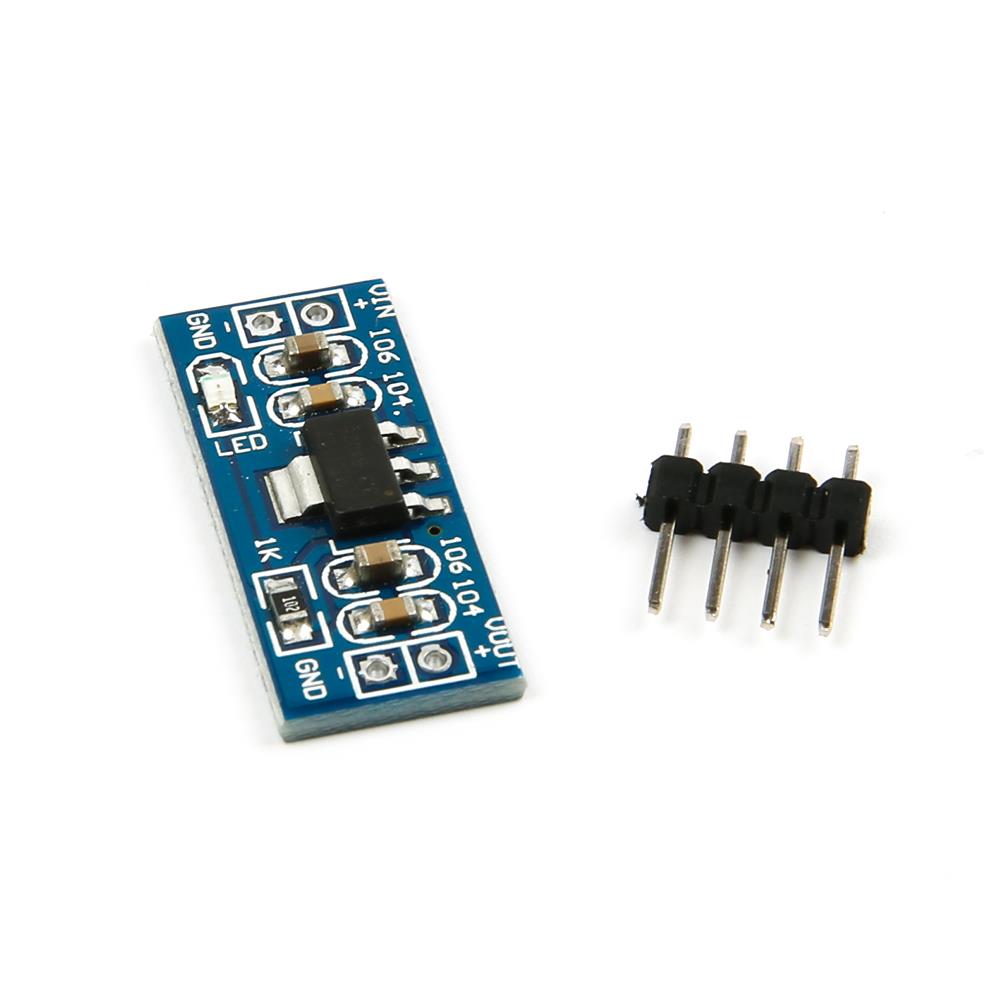

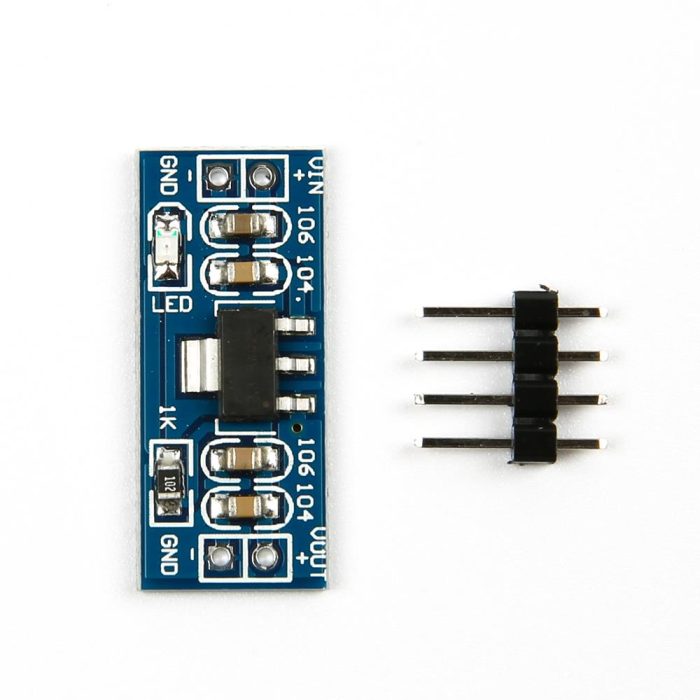

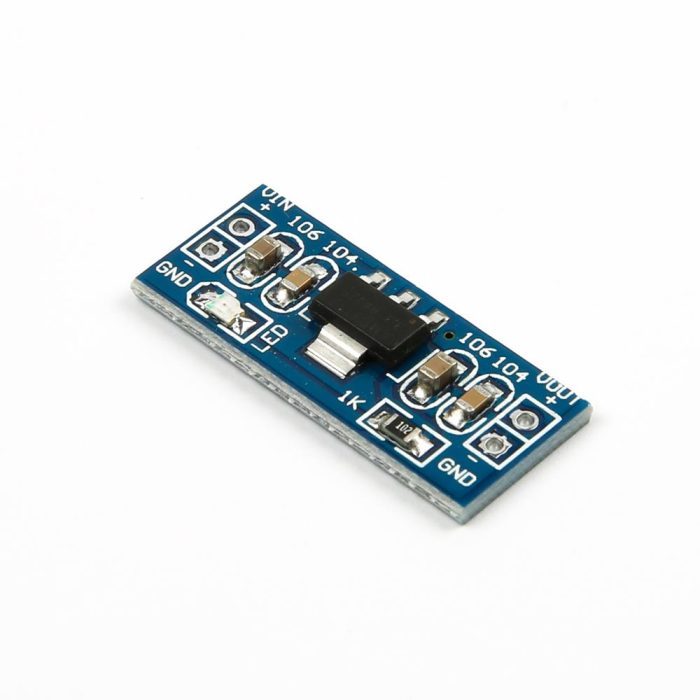

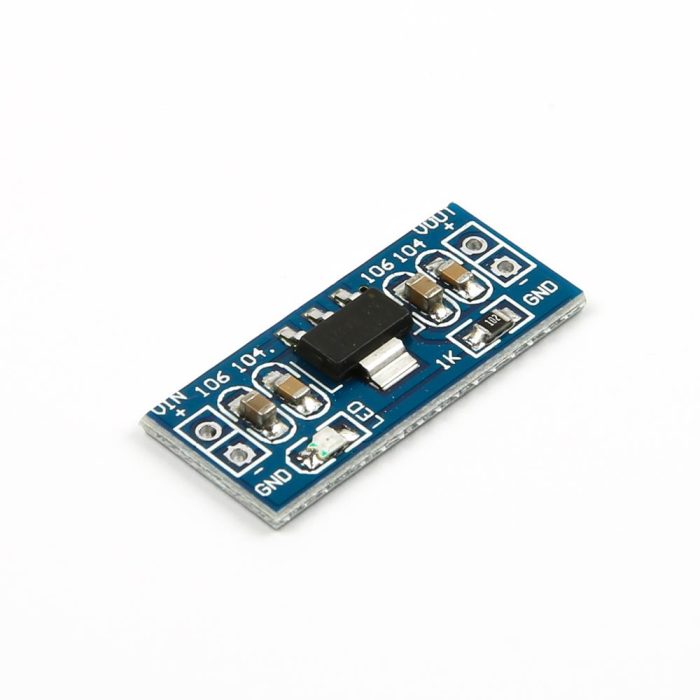

AMS1117 3.3V Güç Kaynağı Modülü, 4.5–12 V DC giriş gerilimini sabit 3.3 V seviyesine düşürmek için tasarlanmış kompakt bir lineer regülatör kartıdır. Breadboard dostu pin yerleşimi, güç LED’i ve küçük boyutu sayesinde Arduino, ESP8266/ESP32, 3.3 V sensör ve modül projelerinde pratik bir besleme çözümü sunar.

Öne Çıkan Faydalar

• Hazır 3.3 V Regülasyon: AMS1117 çipi ile sabit 3.3 V çıkış.
• Geniş Giriş Aralığı: 4.5–12 V DC giriş desteği.
• Breadboard Uyumlu: 0.1″ (2.54 mm) pin aralığı; direkt breadboard’a takılabilir yapı.
• Güç LED’i: Kart üzeri kırmızı LED ile besleme durumunu gözlemleme.
• Kompakt Tasarım: Küçük boyutlu, çift yüzlü PCB ile prototiplerde minimum alan kullanımı.

Teknik Özellikler

Kullanım & Tasarım Notları (Önemli)

• Lineer Regülatör: AMS1117 bir lineer regülatördür; giriş ve çıkış arasındaki gerilim farkı kadar güç ısıya dönüşür. Yüksek giriş gerilimi ve yüksek akımda ısınma olacaktır.
• Verimlilik: 12 V → 3.3 V ve yüksek yük akımlarında verim düşer; bu senaryolarda step-down (buck) dönüştürücü daha uygundur.
• Giriş Sınırları: Mutlak maksimum giriş ~12.5 V’tur. Bu değer aşılmamalıdır; aksi hâlde modül ve bağlı devreler zarar görebilir.
• Akım Sınırı: 0.8 A sınırını zorlayan yüklerde hem ısınma hem de gerilim düşümü görülebilir; gereksiniminizi karşılayıp karşılamadığına tasarım aşamasında karar verin.
• Kutuplama: Giriş ve çıkış pinlerini karıştırmayın; ters bağlantı kalıcı hasar verebilir.

Tipik Uygulamalar

• 3.3 V ile çalışan sensör ve modüllerin beslenmesi (ESP8266/ESP32, IMU, LoRa modülleri vb.)
• Breadboard üzerinde hızlı 3.3 V güç hattı oluşturma
• 5 V veya 7–12 V adaptörden 3.3 V seviye elde etme
• Küçük gömülü sistemler ve prototip projeler

Paket İçeriği

• 1 × AMS1117 3.3V Güç Kaynağı Modülü
