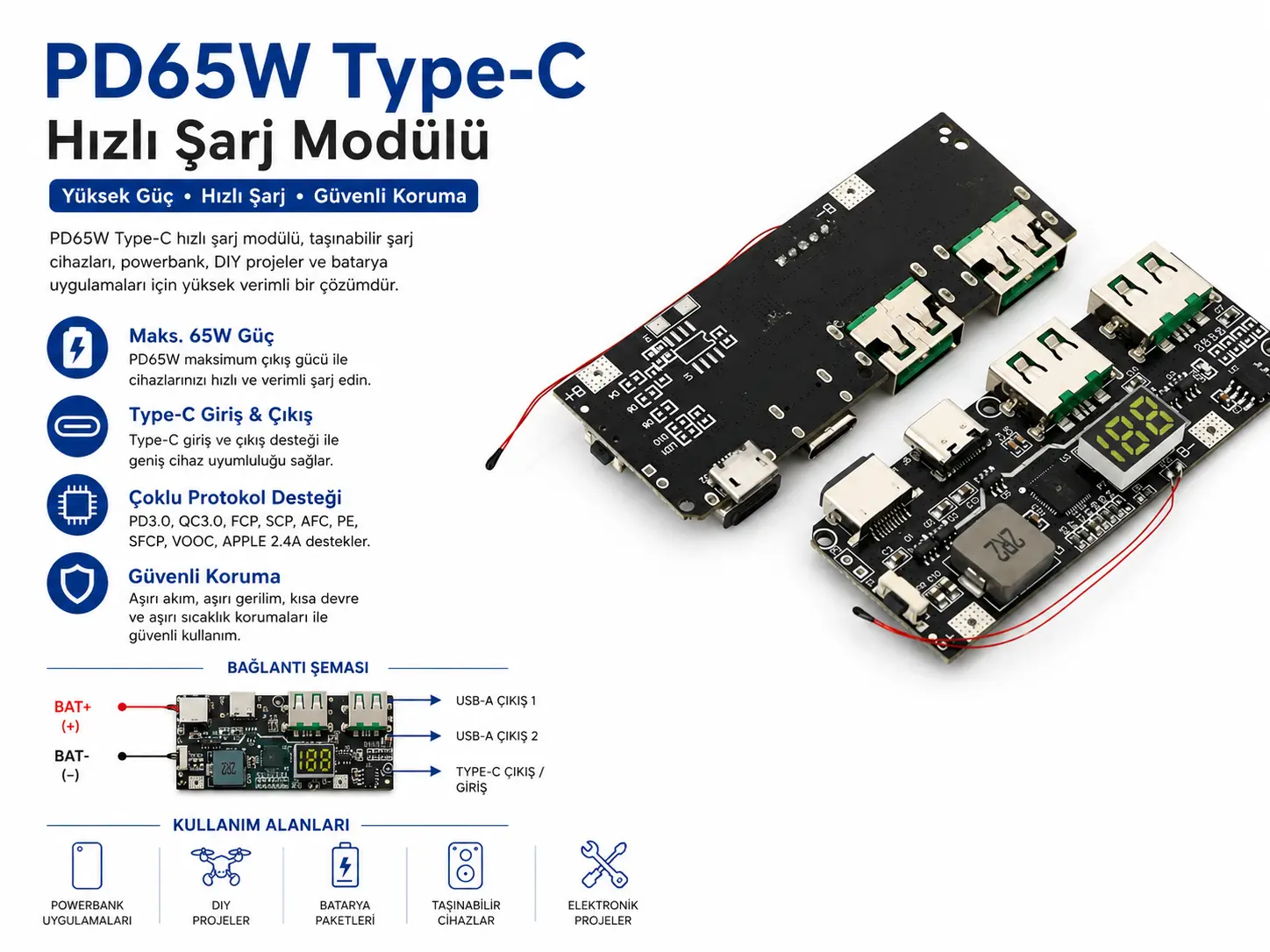

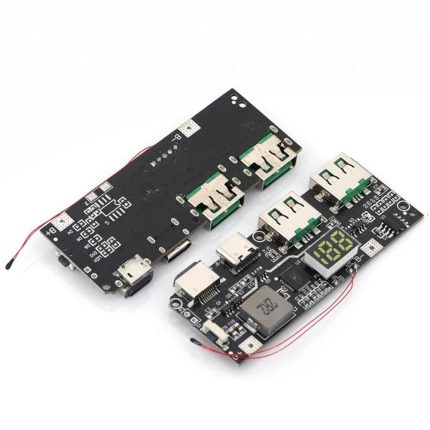

PD65W Type-C Hızlı Şarj Modülü

Neden PD65W Type-C Hızlı Şarj Modülü Tercih Edilmeli?

USB-C Power Delivery teknolojisi, farklı cihazların ihtiyaç duyduğu voltaj ve akım değerlerini cihaz ile güç kaynağı arasında haberleşerek belirler. Bu yapı, klasik sabit 5V USB çıkışlarına göre daha yüksek güç aktarımı ve daha esnek kullanım sağlar. PD65W Type-C Hızlı Şarj Modülü A0526, bu mantığı elektronik projelere entegre etmek için pratik bir çözümdür.

Modül, uygun DC giriş kaynağı kullanıldığında uyumlu cihazlara 65W’a kadar güç sağlayabilir. Bu sayede telefon, tablet, taşınabilir cihaz, USB-C güç alan devreler, mini bilgisayarlar, batarya destekli sistemler ve özel güç çıkışı tasarımlarında kullanılabilir. Giriş kaynağının voltaj ve akım kapasitesi, elde edilecek çıkış gücünü doğrudan etkiler.

Öne Çıkan Özellikler

• 65W maksimum çıkış gücü: Uyumlu cihazlarda yüksek güçlü USB-C hızlı şarj uygulamaları için kullanılabilir.
• PD3.1 protokol desteği: USB Power Delivery destekli cihazlarla uygun güç profilini otomatik belirlemeye yardımcı olur.
• QC3.0 hızlı şarj desteği: Quick Charge uyumlu cihazlarla hızlı şarj senaryolarında değerlendirilebilir.
• Otomatik çıkış voltajı: Bağlanan uyumlu cihaza göre 3.3V-21V aralığında çıkış ayarlanabilir.
• Yaygın güç profilleri: 5V/3A, 9V/3A, 12V/3A ve 20V/3.25A gibi profiller desteklenebilir.
• Geniş DC giriş aralığı: DC 8V-32V sınıfındaki giriş kaynaklarıyla kullanılabilir.
• Yüksek verimlilik: %92-%97 verimlilik aralığı sayesinde enerji kaybını azaltmaya yardımcı olur.
• Kompakt modül yapısı: DIY güç kaynağı, araç içi şarj, batarya sistemi ve gömülü elektronik projelere kolayca entegre edilebilir.

Nerelerde Kullanılır?

PD65W Type-C Hızlı Şarj Modülü, DC giriş kaynağından USB-C hızlı şarj çıkışı elde etmek gereken elektronik projelerde kullanılır. Giriş tarafında uygun adaptör, batarya paketi, araç beslemesi veya DC güç kaynağı kullanılarak çıkış tarafında USB-C PD destekli cihazlara güç sağlanabilir.

PD65W Type-C Hızlı Şarj Modülü Ne İşe Yarar?

PD65W Type-C hızlı şarj modülü, DC girişten aldığı enerjiyi USB-C hızlı şarj çıkışına dönüştürür. Bağlanan cihaz PD veya QC protokolü destekliyorsa, modül cihazla haberleşerek uygun voltaj ve akım seviyesini seçer. Böylece klasik 5V USB çıkışlara göre daha yüksek güç aktarımı sağlanabilir.

Bu modül bir batarya şarj kontrol kartı veya powerbank yönetim devresi gibi düşünülmemelidir. Temel görevi uygun DC giriş kaynağını USB-C PD/QC hızlı şarj çıkışına dönüştürmektir. Batarya şarj yönetimi, hücre koruma, BMS ve balans işlemleri ayrı devreler ile planlanmalıdır.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Giriş voltajını doğru seçin: Modül DC 8V-32V aralığında kullanılmalıdır. Giriş voltajı hedef çıkış voltajından yüksek olmalıdır.
2. 20V çıkış için giriş kaynağına dikkat edin: 20V hızlı şarj profilini tetiklemek için giriş voltajının 20V üzerinde olması gerekir.
3. Güç kaynağı akım kapasitesini planlayın: 65W çıkış için giriş kaynağının yeterli voltaj ve akım sağlayabilmesi gerekir.
4. PD uyumlu kablo kullanın: Yüksek güç çıkışı için kaliteli ve uygun akım taşıma kapasitesine sahip USB-C kablo tercih edilmelidir.
5. Bağlanan cihazın protokol desteğini kontrol edin: Cihaz PD veya QC desteklemiyorsa hızlı şarj profilleri devreye girmeyebilir.
6. Kısa devreden kaçının: Giriş ve çıkış hatlarında ters bağlantı, kısa devre veya gevşek bağlantı modüle ve bağlı cihaza zarar verebilir.
7. Isı yönetimini ihmal etmeyin: Yüksek güçte uzun süreli kullanımda modül çevresinde hava akışı sağlanmalı, gerekirse ek soğutma değerlendirilmelidir.

PD Hızlı Şarj Modülü ile Sabit 5V USB Modül Arasındaki Fark Nedir?

Sabit 5V USB modüller yalnızca 5V çıkış verir ve genellikle düşük güçlü USB besleme uygulamaları için kullanılır. PD hızlı şarj modülleri ise bağlı cihazla haberleşerek 5V, 9V, 12V, 15V veya 20V gibi farklı güç profillerini seçebilir.

PD65W Type-C Hızlı Şarj Modülü A0526, bu nedenle daha yüksek güç isteyen USB-C cihazlar, taşınabilir elektronik sistemler ve çok profilli güç çıkışı gereken projeler için daha gelişmiş bir çözümdür. Ancak doğru çalışması için giriş gücü, kablo kalitesi ve bağlı cihaz uyumluluğu mutlaka dikkate alınmalıdır.

Hangi Ürünlerle Birlikte Kullanılır?

Bu PD65W Type-C hızlı şarj modülü, DC güç kaynakları, batarya paketleri, BMS devreleri, sigorta, anahtar, USB-C kablo, lehimleme ekipmanları, voltaj regülatör kartları ve gömülü güç sistemi projeleriyle birlikte kullanılabilir. Projede giriş voltajı, çıkış gücü ve termal tasarım doğru planlanmalıdır.

Teknik Referans

USB Type-C Power Delivery çalışma mantığı ve güç profilleri hakkında daha detaylı bilgi için
Texas Instruments USB Type-C ve Power Delivery teknik açıklamasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x PD65W Type-C Hızlı Şarj Modülü – A0526

Sık Sorulan Sorular

PD65W Type-C Hızlı Şarj Modülü A0526 nedir?

PD65W Type-C Hızlı Şarj Modülü A0526, DC giriş gerilimini USB Type-C PD/QC hızlı şarj çıkışına dönüştüren ve uyumlu cihazlarda 65W’a kadar güç sağlayabilen hızlı şarj güç modülüdür.

Bu modül hangi hızlı şarj protokollerini destekler?

Bu modül PD3.1 ve QC3.0 hızlı şarj protokollerini destekler. Bağlanan cihaz ve kablo uyumlu olduğunda uygun voltaj ve akım profili otomatik olarak seçilebilir.

20V çıkış almak için ne gerekir?

20V hızlı şarj profilini tetiklemek için giriş voltajının 20V üzerinde olması gerekir. Ayrıca bağlı cihazın, USB-C kablonun ve giriş güç kaynağının bu güç seviyesini desteklemesi gerekir.

Bu modül powerbank devresi olarak kullanılabilir mi?

Hayır. Bu modül doğrudan powerbank yönetim devresi değildir. Batarya şarjı, BMS, hücre koruma ve balans işlemleri için ayrı uygun devreler kullanılmalıdır.

PD65W modül ile her USB-C cihaz hızlı şarj olur mu?

Hayır. Hızlı şarj için bağlı cihazın PD veya QC protokolünü desteklemesi, kullanılan kablonun uygun olması ve giriş güç kaynağının yeterli voltaj-akım sağlayabilmesi gerekir.
