Shelly 2L Gen3 Nötrsüz 2 Kanallı Akıllı Röle

Neden Shelly 2L Gen3 Tercih Edilmeli?

Shelly 2L Gen3, özellikle eski binalarda sık görülen “anahtar buatında nötr yok” problemini çözmek için geliştirilmiş önemli bir Shelly modelidir. Birçok akıllı röle cihazı çalışmak için faz ve nötr hattına ihtiyaç duyar. Ancak eski tip tesisatlarda duvar anahtarına çoğu zaman yalnızca faz hattı gelir. Bu durumda klasik akıllı röle montajı için nötr hattı çekmek gerekir. Shelly 2L Gen3, bu ihtiyacı azaltarak mevcut tesisatın daha kolay akıllandırılmasına yardımcı olur.

Ürün tek kanal yerine 2 kanal kontrol sunduğu için salon avizesi, koridor aydınlatması, banyo ana ışık + ayna ışığı veya iki ayrı ışık hattı bulunan odalarda tek modülle kontrol imkanı sağlar. O1 çıkışı 200W’a, O2 çıkışı ise 700W’a kadar uygun aydınlatma yüklerinde kullanılabilir.

Wi-Fi bağlantısı sayesinde cihaz Shelly Smart Control uygulaması, lokal web arayüzü, Home Assistant, MQTT ve uyumlu akıllı ev platformları üzerinden yönetilebilir. Bluetooth desteği cihaz ekleme sürecini kolaylaştırırken, scripting ve webhook özellikleri gelişmiş lokal otomasyon senaryoları için avantaj sağlar.

Öne Çıkan Özellikler

• Nötr hattı gerektirmez: Anahtar buatında nötr bulunmayan tesisatlarda çalışacak şekilde tasarlanmıştır.
• 2 kanallı yapı: İki ayrı aydınlatma hattı tek cihazla kontrol edilebilir.
• Shelly Bypass dahil: Nötrsüz çalışma için gerekli Bypass modülü kutu içeriğinde bulunur.
• O1 çıkışı 200W: Birinci kanal uygun aydınlatma yüklerinde 200W’a kadar kullanılabilir.
• O2 çıkışı 700W: İkinci kanal uygun aydınlatma yüklerinde 700W’a kadar kullanılabilir.
• Wi-Fi bağlantı: 2.4GHz Wi-Fi ağı üzerinden lokal ve uzaktan kontrol sağlar.
• Bluetooth 4.2: Cihaz ekleme ve kurulum sürecinde kolaylık sağlar.
• MQTT desteği: Home Assistant, Node-RED ve lokal otomasyon sistemlerinde kullanılabilir.
• Scripting desteği: Cihaz üzerinde özel yerel otomasyon mantıkları çalıştırılabilir.
• Webhook desteği: Cihaz olaylarına göre HTTP/HTTPS URL aksiyonları tetiklenebilir.
• Aşırı ısınma koruması: Dahili sıcaklık sensörüyle cihaz güvenliği desteklenir.
• Matter ready: Matter özelliği firmware güncellemesiyle eklenebilecek şekilde belirtilmiştir.
• Kompakt yapı: 37x42x16 mm ölçüsüyle anahtar arkası montaj için uygundur.

Kullanım Alanları

Shelly 2L Gen3 Nötrsüz 2 Kanallı Akıllı Röle, nötr hattı bulunmayan aydınlatma tesisatlarında iki ayrı ışık hattını akıllı hale getirmek için kullanılır.

Shelly 2L Gen3 Ne İşe Yarar?

Shelly 2L Gen3, nötr hattı bulunmayan elektrik tesisatlarında iki ayrı aydınlatma devresini uzaktan açıp kapatmaya yarar. Kullanıcı mevcut duvar anahtarını kullanmaya devam ederken, aynı ışıkları telefon, tablet, bilgisayar, Shelly uygulaması, lokal web arayüzü veya uyumlu otomasyon sistemi üzerinden de kontrol edebilir.

Örneğin ikili avizede iki ayrı lamba grubu, koridorda iki farklı ışık hattı veya banyo içinde ana aydınlatma ve ayna aydınlatması bağımsız şekilde kontrol edilebilir. Zamanlama, gün doğumu/gün batımı senaryoları, sahneler ve otomasyonlar ile ışıklar kullanıma göre otomatik çalıştırılabilir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Nötrsüz tesisatlar için tasarlanmıştır: Anahtar kutusunda nötr hattı bulunmayan kurulumlarda kullanılabilir.
2. Bypass bağlantısı zorunludur: Shelly Bypass 1L/2L Gen3, O1 kanalındaki yüke paralel bağlanmalıdır.
3. O1 ve O2 güç sınırlarını aşmayın: O1 için 200W, O2 için 700W sınırları dikkate alınmalıdır.
4. Dimmer gibi kullanmayın: Shelly 2L Gen3 yalnızca aç/kapa kontrolü sağlar; parlaklık ayarı yapmaz.
5. Enerji ölçümü beklemeyin: Bu model PM özellikli değildir; güç ve enerji tüketimi ölçmez.
6. Kuru kontak gerektiren uygulamalarda kullanmayın: Kombi, garaj kapısı, alarm paneli veya interkom kuru kontak girişlerinde uygun kuru kontak modeli tercih edilmelidir.
7. Yük tipini doğru seçin: O1 ve O2 desteklenen aydınlatma yüklerine göre kullanılmalıdır. Düşük voltaj trafolu aydınlatmalarda üretici teknik sınırları dikkate alınmalıdır.
8. Buat derinliğini kontrol edin: Cihaz, anahtar, kablolar ve Bypass bağlantısı için yeterli montaj alanı planlanmalıdır.
9. Wi-Fi kapsamasını test edin: Anahtar kutusu metal kasa içinde veya zayıf sinyal noktasındaysa bağlantı kararlılığı etkilenebilir.
10. Yetkin montaj yaptırın: 220–240V AC şebeke bağlantısı içerdiği için kurulum yetkin elektrik personeli tarafından yapılmalıdır.

Shelly 2L Gen3 ile Shelly 2PM Gen3 Arasındaki Fark Nedir?

Shelly 2L Gen3, nötr hattı olmayan aydınlatma tesisatları için geliştirilmiş 2 kanallı akıllı anahtardır. Anahtar buatında nötr kablosu bulunmayan eski tesisatlarda kullanıma odaklanır. Enerji ölçümü yapmaz ve panjur/perde motor kontrol modu sunmaz.

Shelly 2PM Gen3 ise nötr bağlantısı olan tesisatlar için kullanılan enerji ölçümlü 2 kanallı röledir. Her kanal için güç ölçümü yapabilir ve cover mode ile panjur/perde motor kontrolünde kullanılabilir. Nötrsüz aydınlatma için Shelly 2L Gen3; enerji ölçümü veya panjur/perde kontrolü için Shelly 2PM Gen3 daha doğru modeldir.

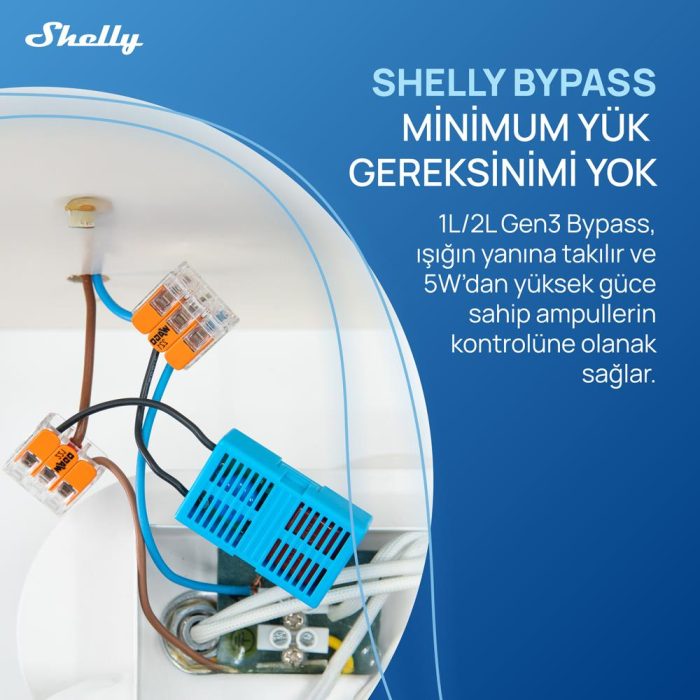

Shelly Bypass Neden Gereklidir?

Shelly Bypass 1L/2L Gen3, Shelly 2L Gen3’ün nötr hattı olmadan çalışabilmesi için gerekli yardımcı bileşendir. Nötrsüz tesisatta cihaz, kendi çalışması için gereken düşük akımı yük üzerinden alır. Bypass, özellikle LED aydınlatmalarda lamba kapalıyken titreşim, sönük yanma veya cihazın besleme alamaması gibi durumların önüne geçmeye yardımcı olur.

Bypass, armatür tarafında O1 kanalındaki yüke paralel bağlanmalıdır. Bu bağlantı doğru yapılmazsa cihazın kararlı çalışması, LED yüklerin kapanma davranışı veya uygulama bağlantısı olumsuz etkilenebilir.

İki Kanal Nasıl Kullanılır?

Shelly 2L Gen3, O1 ve O2 olmak üzere iki çıkış sunar. Bu çıkışlar iki farklı aydınlatma hattını açıp kapatmak için kullanılabilir. Örneğin bir odadaki ana ışık ve dekoratif ışık, ikili avizenin iki ayrı grubu veya banyo ana ışığı ve ayna ışığı bağımsız şekilde kontrol edilebilir.

O1 ve O2 çıkışlarının güç sınırları farklıdır. O1 için 200W, O2 için 700W maksimum anahtarlama gücü dikkate alınmalıdır. İki kanal planlanırken hangi yükün hangi çıkışa bağlanacağı, yük gücüne ve Bypass gereksinimine göre belirlenmelidir.

Dimleme Yapar mı?

Hayır. Shelly 2L Gen3 dimmer değildir. Bağlı ışıkları açar veya kapatır; parlaklık seviyesini ayarlamaz. LED parlaklık kontrolü, ambiyans aydınlatma dimleme veya kademeli ışık seviyesi ayarı isteniyorsa Shelly Dimmer serisi değerlendirilmelidir.

Dim edilebilir LED ampul kullanılması, bu ürünle parlaklık ayarı yapılabileceği anlamına gelmez. Dimleme fonksiyonu için röle yerine özel dimmer devresi gerekir.

Enerji Ölçümü Var mı?

Hayır. Shelly 2L Gen3 enerji ölçümü yapmaz. Ürün temel olarak nötrsüz aydınlatma aç/kapa kontrolüne odaklanır. Bağlı yüklerin anlık güç tüketimi veya toplam enerji tüketimi izlenmek isteniyorsa Shelly 1PM Gen4, Shelly 2PM Gen3 veya uygun enerji ölçerli Shelly modelleri tercih edilmelidir.

Bu nedenle ürün seçiminde öncelik netleştirilmelidir: nötr hattı yoksa ve amaç iki ışık hattını aç/kapa kontrol etmekse Shelly 2L Gen3 uygundur. Enerji ölçümü gerekiyorsa nötr bağlantılı PM modeller değerlendirilmelidir.

Home Assistant, MQTT ve Scripting Kullanımı

Shelly 2L Gen3, MQTT desteği sayesinde Home Assistant, Node-RED ve lokal otomasyon sistemlerine entegre edilebilir. Röle durumları, giriş tetiklemeleri ve otomasyon komutları lokal ağ üzerinde yönetilebilir.

Scripting desteği, cihaz üzerinde özel otomasyon mantıkları çalıştırmak isteyen teknik kullanıcılar için avantaj sağlar. Webhook desteğiyle belirli aç/kapa olaylarında farklı servisler tetiklenebilir veya diğer Shelly cihazlarıyla sahne kurguları yapılabilir.

Matter Ready Ne Anlama Gelir?

Resmi Shelly dokümanında Shelly 2L Gen3 için Matter ready ifadesi yer alır ve bu işlevin firmware güncellemesiyle eklenebileceği belirtilir. Bu nedenle Matter kullanımı planlanıyorsa cihaz firmware durumu, Shelly uygulaması ve kullanılacak Matter ekosistemi güncel tutulmalıdır.

Matter desteği, Wi-Fi/MQTT/Shelly uygulaması kullanımından farklı bir entegrasyon mantığıdır. Kurulumdan önce hangi platformun ana kontrol yöntemi olacağı belirlenmelidir.

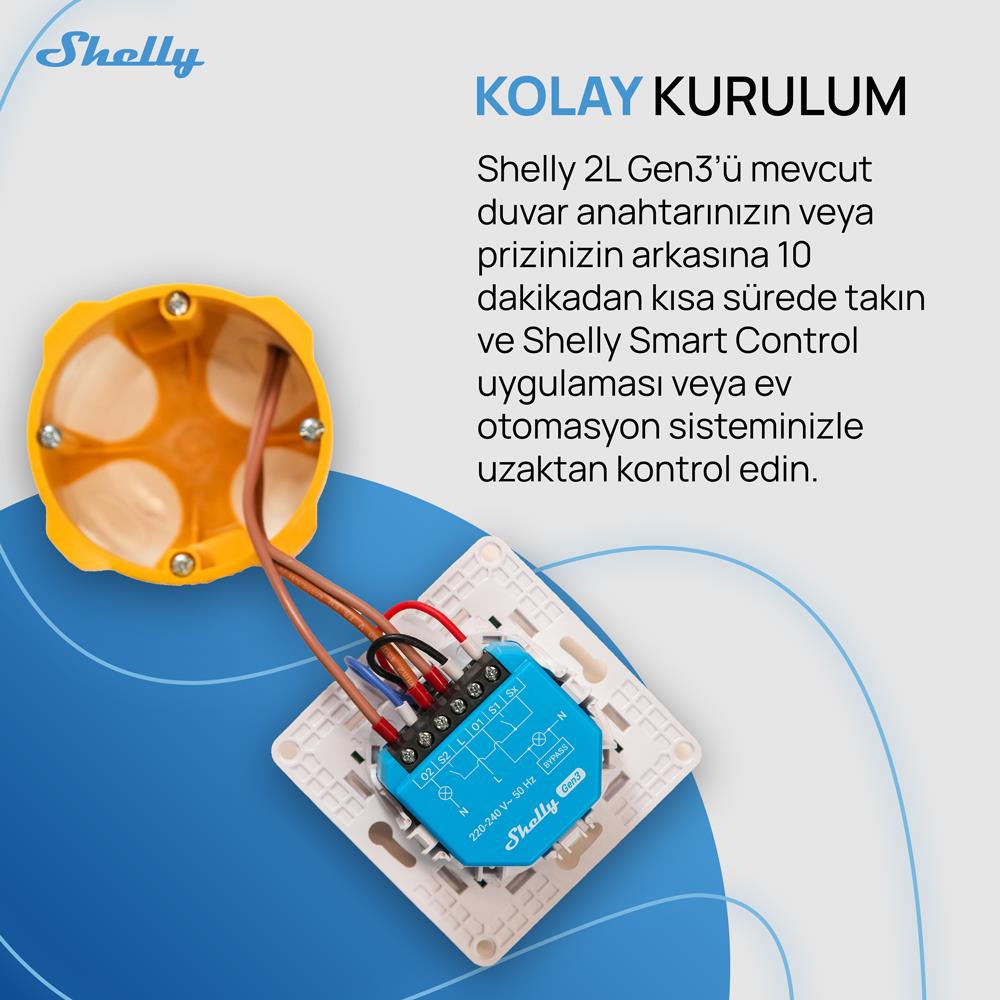

Montajda Nelere Dikkat Edilmeli?

Montaj öncesinde anahtar buatındaki kablo yapısı, faz hattı, lamba dönüşleri, O1/O2 yükleri ve armatür tarafında Bypass bağlanacak nokta kontrol edilmelidir. Nötr hattı cihaz tarafında gerekli olmasa da Bypass armatür tarafında yük ile paralel bağlanacağı için bağlantı noktası doğru tespit edilmelidir.

LED aydınlatmalarda sönük yanma, titreşim veya kapanmama gibi sorunlar genellikle yanlış Bypass bağlantısı, düşük yük, uyumsuz LED sürücü veya hatalı kablolama kaynaklı olabilir. Kurulum sonrası her iki kanal ayrı ayrı test edilmeli, uygulama üzerinden anahtar tipi ve kanal davranışı doğru yapılandırılmalıdır.

Shelly 2L Gen3 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly 2L Gen3 Nötrsüz 2 Kanallı Akıllı Röle, Shelly Wall Switch, Shelly BLU Button, Shelly BLU Motion, Shelly BLU Door/Window, Shelly Wall Display, Shelly Smart Control, Home Assistant, MQTT broker, Alexa, Google Home ve uyumlu otomasyon sistemleriyle birlikte değerlendirilebilir. Kurulum öncesinde nötr hattı durumu, aydınlatma yükü, O1/O2 güç sınırı, Bypass bağlantısı, Wi-Fi kapsaması ve otomasyon hedefi doğru planlanmalıdır.

Teknik Referans

Shelly 2L Gen3, S3SW-0A2X4EUL cihaz modeline sahip nötrsüz 2 kanallı akıllı aydınlatma anahtarıdır. Resmi teknik bilgilerde 220–240V AC 50Hz besleme, nötrsüz çalışma, Shelly Bypass 1L/2L Gen3 gereksinimi, O1 için 200W, O2 için 700W maksimum anahtarlama gücü, 2 switch/button girişi, O1/O2 çıkışları, 37x42x16 mm ölçü, 28 g ağırlık, Wi-Fi 802.11 b/g/n, Bluetooth 4.2, ESP-Shelly-C38F işlemci, 8MB flash, MQTT, scripting, 20 webhook ve 20 schedule desteği belirtilmiştir. Detaylı bilgi için
Shelly 2L Gen3 resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

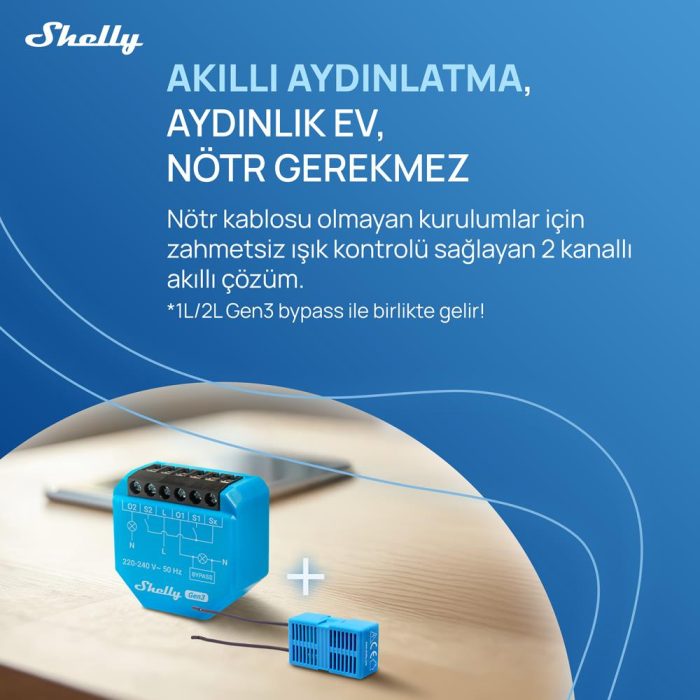

Paket İçeriği

• 1 x Shelly 2L Gen3 Nötrsüz 2 Kanallı Akıllı Röle
• 1 x Shelly Bypass 1L/2L Gen3

Sık Sorulan Sorular

Shelly 2L Gen3 nedir?

Shelly 2L Gen3, nötr hattı olmayan tesisatlarda iki ayrı aydınlatma devresini Wi-Fi üzerinden kontrol etmek için kullanılan 2 kanallı akıllı anahtar modülüdür.

Modeli nedir?

Resmi cihaz modeli S3SW-0A2X4EUL’dur.

Nötr hattı gerekir mi?

Hayır. Shelly 2L Gen3 nötr hattı olmadan çalışmak üzere tasarlanmıştır.

Shelly Bypass gerekli mi?

Evet. Nötrsüz kurulumda Shelly Bypass 1L/2L Gen3, O1 kanalındaki yüke paralel bağlanmalıdır.

Bypass pakete dahil mi?

Evet. Shelly Bypass 1L/2L Gen3 kutu içeriğine dahildir.

Kaç kanal çıkışı vardır?

O1 ve O2 olmak üzere 2 kanal çıkışı vardır.

O1 ve O2 maksimum güçleri nedir?

Resmi teknik bilgiye göre O1 çıkışı 200W, O2 çıkışı 700W maksimum anahtarlama gücüne sahiptir.

Dimleme yapar mı?

Hayır. Shelly 2L Gen3 dimmer değildir; yalnızca aç/kapa kontrolü sağlar.

Enerji ölçümü yapar mı?

Hayır. Bu model enerji ölçümü yapmaz. Enerji ölçümü için Shelly 1PM veya Shelly 2PM serisi değerlendirilmelidir.

Kuru kontak çıkışı var mı?

Hayır. Shelly 2L Gen3 kuru kontak röle değildir. Potansiyelsiz kontak gereken uygulamalarda Shelly 1 Gen4 veya Shelly Plus 1 gibi uygun modeller tercih edilmelidir.

Wi-Fi var mı?

Evet. Shelly 2L Gen3, 2.4GHz Wi-Fi 802.11 b/g/n bağlantısını destekler.

Bluetooth var mı?

Evet. Bluetooth 4.2 desteği bulunur.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, lokal web arayüzü ve Shelly entegrasyonları üzerinden Home Assistant sistemlerinde kullanılabilir.

Matter destekli mi?

Resmi teknik bilgide cihaz Matter ready olarak belirtilmiştir; Matter işlevi firmware güncellemesiyle eklenebilir.

Panjur veya perde motoru için kullanılabilir mi?

Hayır. Shelly 2L Gen3 panjur/perde motor kontrol modülü değildir. Motorlu panjur veya perde için Shelly 2PM Gen3 gibi cover control destekli model değerlendirilmelidir.

Dış ortamda kullanılabilir mi?

Hayır. Cihaz iç mekan anahtar arkası montaj için tasarlanmıştır. Suya, yağmura, yoğun neme veya dış ortam koşullarına maruz bırakılmamalıdır.
