Shelly Dimmer Gen3 Akıllı Led Dimmer Kontrol Rölesi

Neden Shelly Dimmer Gen3 Tercih Edilmeli?

Shelly Dimmer Gen3, klasik aydınlatma hattını yalnızca aç/kapa kontrollü hale getirmek yerine, ışık seviyesini hassas şekilde yönetmenizi sağlar. Bu sayede aynı aydınlatma hattı gündüz yüksek parlaklıkta, akşam daha yumuşak seviyede, gece ise düşük parlaklıkta çalıştırılabilir.

Dimleme, yalnızca konfor değil enerji verimliliği açısından da avantaj sağlar. Işığın her zaman %100 seviyede çalışması gerekmediğinde parlaklık düşürülerek tüketim azaltılabilir. Salon, yatak odası, koridor, çocuk odası, otel odası ve restoran gibi alanlarda farklı atmosfer senaryoları oluşturmak için ideal bir çözümdür.

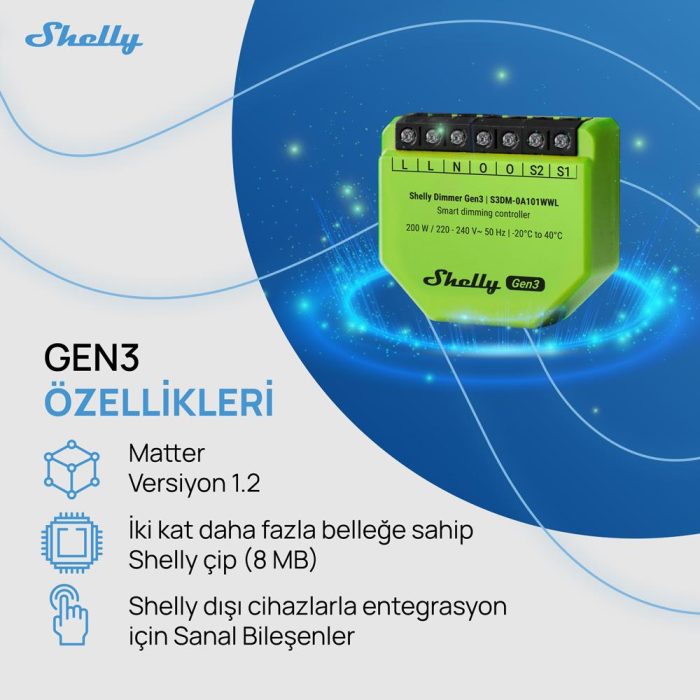

Gen3 donanım yapısı, artırılmış bellek ve gelişmiş yazılım özellikleriyle önceki nesil dimmer çözümlerine göre daha esnek kullanım sunar. MQTT, scripting, webhook, advanced schedule, virtual components ve KNXnet/IP desteği sayesinde hem son kullanıcı hem de teknik otomasyon projeleri için güçlü bir altyapı sağlar.

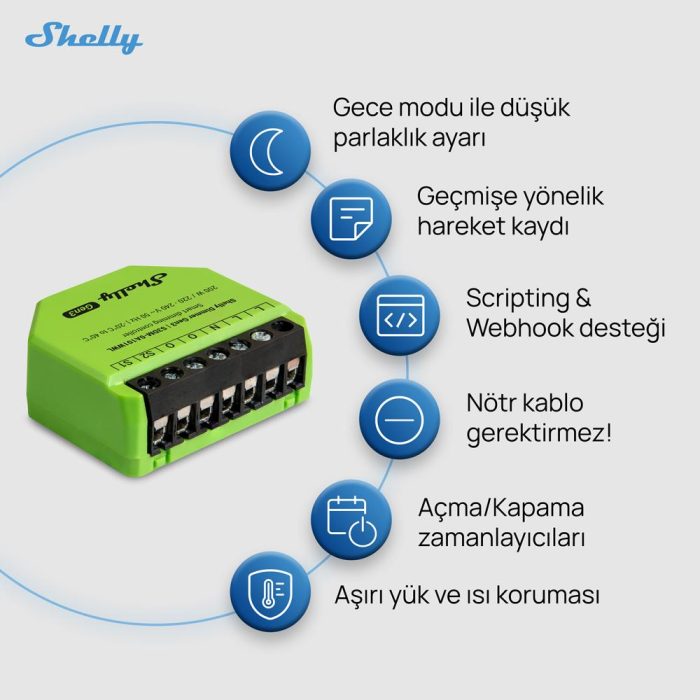

Öne Çıkan Özellikler

• Tek kanallı akıllı dimmer: Dim edilebilir aydınlatmaların parlaklık seviyesini Wi-Fi üzerinden kontrol eder.
• Trailing Edge dimleme: Uyumlu LED ve elektronik sürücülerde daha kararlı parlaklık ayarı sağlar.
• Nötr hattı olmadan kullanılabilir: Uygun yük ve bağlantı koşullarında nötrsüz tesisatlarda çalışabilir.
• Nötrlü kullanımda ölçüm desteği: Nötr bağlıyken voltaj, akım ve tüketim bilgileri izlenebilir.
• Otomatik kalibrasyon: Bağlı lambanın dimleme aralığını tanıyarak stabil çalışma sağlar.
• Min./maks. parlaklık ayarı: LED titremesi veya kararsız çalışma görülen seviyeler sınırlandırılabilir.
• Night Mode: Belirli saatlerde daha düşük parlaklık seviyesiyle çalışacak şekilde ayarlanabilir.
• Transition duration: Işık açılırken veya kapanırken yumuşak geçiş süresi tanımlanabilir.
• Tekli veya ikili buton kontrolü: Bir veya iki fiziksel butonla dimleme kontrolü yapılabilir.
• Button presets: Çift tıklama gibi giriş olaylarına belirli parlaklık seviyesi atanabilir.
• Warm-up fonksiyonu: Düşük parlaklıkta ilk çalışma için ek başlangıç darbesi gerektiren lambalarda avantaj sağlar.
• Gamma correction: Düşük ve yüksek parlaklık seviyelerinde daha doğal algılanan geçişler için ayarlanabilir.

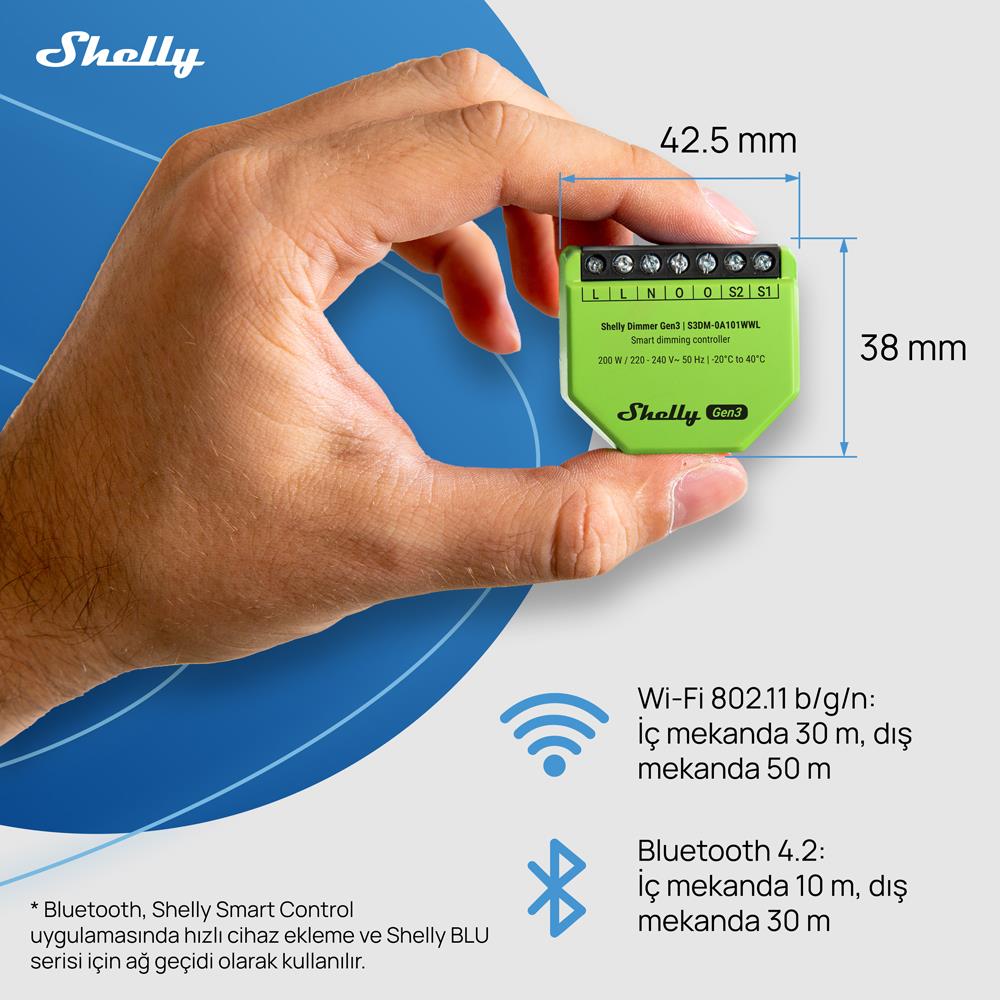

• Wi-Fi ve Bluetooth: 2.4GHz Wi-Fi ağına bağlanır; Bluetooth kurulum ve BLE Gateway senaryolarında kullanılabilir.
• MQTT, webhook ve scripting: Home Assistant ve lokal otomasyon sistemleriyle gelişmiş entegrasyon sağlar.

Kullanım Alanları

Shelly Dimmer Gen3 Akıllı LED Dimmer Kontrol Rölesi, parlaklık seviyesi ayarlanabilir aydınlatma ihtiyacı olan iç mekan projelerinde kullanılabilir.

Shelly Dimmer Gen3 Ne İşe Yarar?

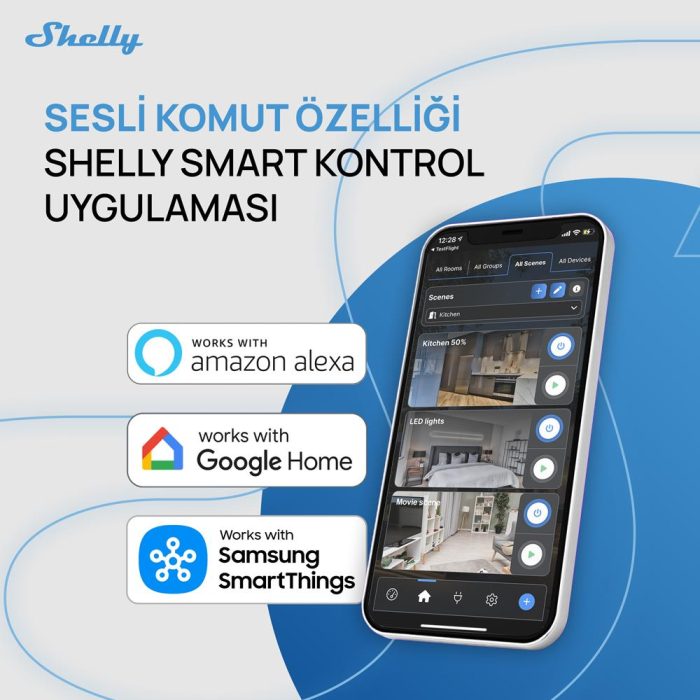

Shelly Dimmer Gen3, bağlı dim edilebilir aydınlatmayı uzaktan açıp kapatmaya ve parlaklık seviyesini ayarlamaya yarar. Kullanıcı ışıkları Shelly Smart Control uygulaması, lokal web arayüzü, fiziksel duvar butonu, MQTT, Home Assistant veya uyumlu sesli asistanlar üzerinden kontrol edebilir.

Örneğin salon ışığı akşam saatlerinde %40 seviyesinde çalıştırılabilir, yatak odasında yavaş açılma senaryosu kurulabilir, koridor ışığı gece boyunca %5 seviyesinde çalışacak şekilde ayarlanabilir veya sinema modu için tek komutla ışık seviyesi düşürülebilir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Lambanın dim edilebilir olduğundan emin olun: Dim edilemeyen LED ampuller veya sürücüler titreme, ses, düşük parlaklıkta kararsız çalışma veya arıza oluşturabilir.
2. Nötrlü bağlantı daha avantajlıdır: Nötr bağlantısı varsa voltaj, akım ve tüketim ölçümleri daha doğru alınır; bazı koruma fonksiyonları yalnızca nötrlü bağlantıda doğru çalışır.
3. Nötrsüz bağlantıda minimum yükü kontrol edin: Yük 20W altındaysa veya lamba kapalıyken sönük yanıyorsa Shelly Bypass for Dimmer kullanılmalıdır.
4. Bypass pakete dahil değildir: Nötrsüz ve düşük güçlü yüklerde Bypass ihtiyacı kurulum öncesinde planlanmalıdır.
5. Otomatik kalibrasyon yapın: Yeni kurulumda, fabrika ayarı sonrası veya lamba/sürücü değiştirildiğinde dimleme kalibrasyonu yapılmalıdır.
6. Min./maks. parlaklık sınırlarını ayarlayın: LED lambalarda titreme veya kapanma görülen düşük seviyeler uygulama üzerinden sınırlandırılmalıdır.
7. Dimmer çıkışını priz hattında kullanmayın: Shelly Dimmer Gen3 yalnızca uyumlu aydınlatma yükleri içindir; genel priz hattı veya belirsiz cihaz yükleri için kullanılmamalıdır.
8. Motor ve fan bağlamayın: Fan, pompa, panjur motoru, aspiratör veya mekanik motorlu yükler için dimmer çıkışı uygun değildir.
9. LED şerit kullanımını doğru değerlendirin: Sabit voltajlı RGB/CCT LED şeritler doğrudan bu ürüne bağlanmaz. Ancak uyumlu, dimlenebilir AC girişli LED sürücüyle çalışan tek renk LED uygulamaları değerlendirilebilir.

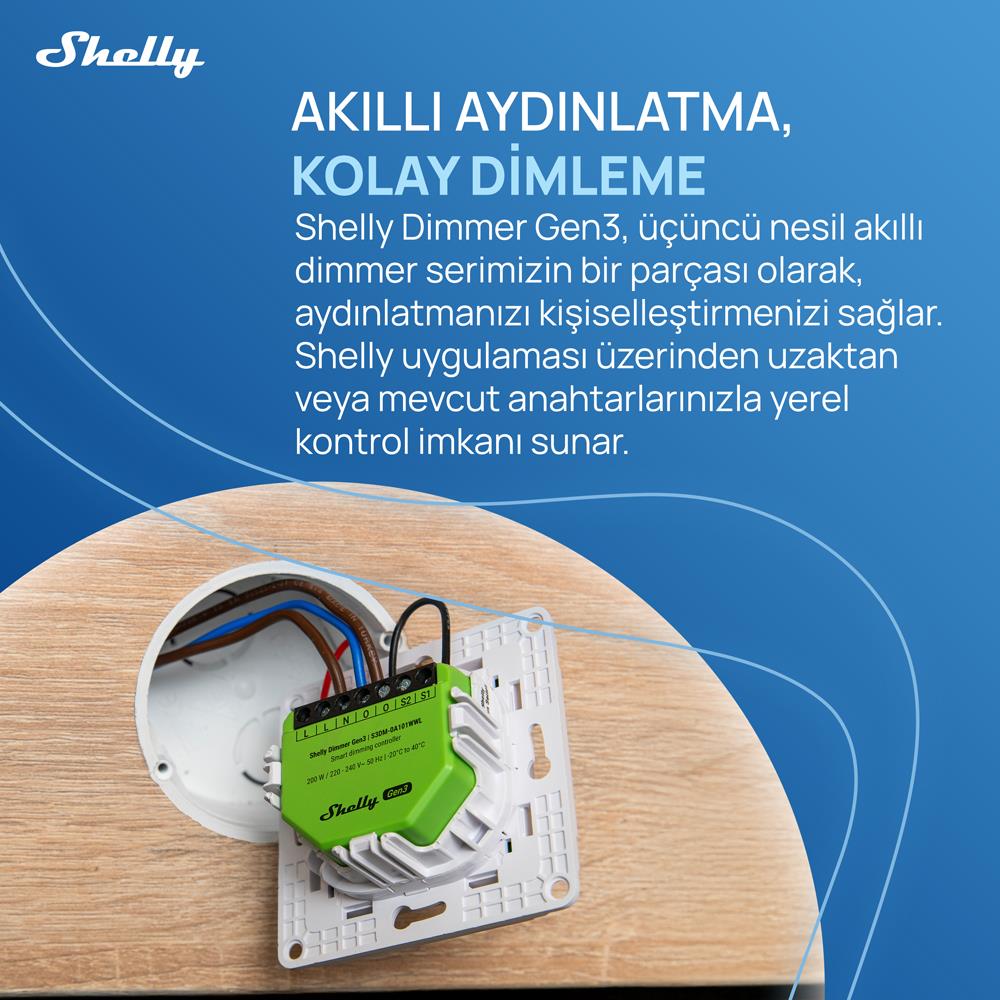

10. Buat derinliğini kontrol edin: Cihaz, kablolar, harici anahtar bağlantıları ve ısı dağılımı için yeterli montaj alanı bırakılmalıdır.
11. Yetkin montaj yaptırın: 220–240V AC şebeke bağlantısı içerdiği için kurulum yetkin elektrik personeli tarafından yapılmalıdır.

Shelly Dimmer Gen3 ile Shelly 1PM Gen4 Arasındaki Fark Nedir?

Shelly Dimmer Gen3, aydınlatma parlaklığını ayarlamak için kullanılır. Temel amacı dim edilebilir lambayı belirli bir parlaklık seviyesinde çalıştırmak, yumuşak açılış/kapanış yapmak ve ambiyans senaryoları oluşturmaktır.

Shelly 1PM Gen4 ise enerji ölçümlü aç/kapa rölesidir. Işığı veya cihazı açar/kapatır ve tüketimini ölçer; ancak parlaklık ayarı yapmaz. Dimleme gerekiyorsa Shelly Dimmer Gen3, aç/kapa ve enerji ölçümü gerekiyorsa Shelly 1PM Gen4 daha doğru seçimdir.

Shelly Dimmer Gen3 ile Shelly 0/1-10V Dimmer Arasındaki Fark Nedir?

Shelly Dimmer Gen3, Trailing Edge faz kesme dimleme mantığıyla çalışır ve doğrudan uyumlu dim edilebilir AC aydınlatma yüklerini kontrol eder. LED ampul, halojen lamba, akkor lamba ve uygun dimlenebilir sürücüler için kullanılır.

Shelly Dimmer 0/1-10V PM Gen3 ise 0-10V veya 1-10V kontrol girişine sahip profesyonel LED sürücüleri yönetmek için kullanılır. 0-10V girişli sürücü, DALI sürücü, RGB/CCT LED kontrolü veya sabit voltaj LED şerit projesi varsa doğru ürün tipi ayrıca seçilmelidir.

Nötrsüz Kullanımda Bypass Neden Gerekir?

Nötr hattı olmayan tesisatlarda dimmer cihazı çalışmak için gerekli çok düşük enerjiyi bağlı lamba hattı üzerinden alır. Bazı LED lambalar çok düşük akımlarda bile sönük yanma, titreme veya tam kapanmama davranışı gösterebilir.

Shelly Bypass for Dimmer, bu tip düşük yük ve nötrsüz bağlantı koşullarında cihazın daha kararlı çalışmasına yardımcı olur. Resmi teknik bilgiye göre nötrsüz bağlantıda yük 20W altındaysa Bypass gerekir. Kurulum öncesinde lamba gücü, lamba tipi ve nötr hattı durumu kontrol edilmelidir.

Otomatik Kalibrasyon Ne İşe Yarar?

Otomatik dimleme kalibrasyonu, bağlı lamba veya sürücünün stabil çalıştığı parlaklık aralığını belirlemeye yardımcı olur. Yeni cihaz kurulumunda, fabrika ayarına dönüşten sonra veya lamba değiştirildiğinde kalibrasyon yapılması önerilir.

Kalibrasyon sonrası minimum ve maksimum parlaklık seviyesi daha doğru belirlenebilir. Bu sayede LED lambalarda düşük seviyede titreme, beklenmedik kapanma veya parlaklık sıçraması gibi sorunlar azaltılabilir.

Night Mode ve Transition Duration Kullanımı

Night Mode, belirli saat aralıklarında ışığın daha düşük parlaklık seviyesiyle açılmasını sağlar. Örneğin gece koridor ışığının %5, yatak odası ışığının %10 veya çocuk odası ışığının daha yumuşak seviyede çalışması sağlanabilir.

Transition duration, ışığın aniden açılıp kapanması yerine belirli süre içinde yumuşak şekilde artmasını veya azalmasını sağlar. Bu özellik otel odası, sinema modu, restoran ambiyansı ve yatak odası senaryolarında daha konforlu kullanım sunar.

Fiziksel Buton ile Dimleme Nasıl Yapılır?

Shelly Dimmer Gen3, tekli veya ikili buton kontrolünü destekler. Tek butonlu kullanımda kısa basış aç/kapa, uzun basış parlaklık artırma veya azaltma şeklinde yapılandırılabilir. Çift butonlu kullanımda bir buton parlaklık artırma, diğer buton parlaklık azaltma için kullanılabilir.

Mevcut duvar anahtarı korunarak akıllı dimleme yapılabilir. Kullanıcı ışığı hem fiziksel butondan hem de Shelly uygulamasından kontrol edebilir. Buton tipi ve giriş davranışı uygulama veya web arayüzü üzerinden doğru seçilmelidir.

Enerji Ölçümü Var mı?

Shelly Dimmer Gen3, nötr bağlantısı olduğunda voltaj, akım ve tüketim bilgilerini görüntüleyebilir. Bu değerler aydınlatma tüketimini izlemek ve çalışma durumunu takip etmek için kullanılabilir.

Ancak resmi teknik bilgiye göre nötrsüz kullanımda güç tüketimi ölçülemez. Bu nedenle enerji ölçümü sizin için kritikse ve tesisatta nötr hattı yoksa ürün seçimi ve bağlantı planı buna göre yapılmalıdır.

MQTT, Webhook ve Scripting Kullanımı

MQTT, Shelly Dimmer Gen3’ü Home Assistant, Node-RED ve lokal otomasyon sistemleriyle entegre etmek için kullanılabilir. Parlaklık seviyesi, açık/kapalı durumu ve otomasyon komutları lokal ağ üzerinden yönetilebilir.

Scripting desteği sayesinde bazı otomasyon mantıkları doğrudan cihaz üzerinde çalıştırılabilir. Webhook desteği ile belirli buton olaylarında veya dimmer durum değişimlerinde diğer Shelly cihazlarına, HTTP servislerine veya otomasyon sistemlerine aksiyon gönderilebilir.

Wi-Fi Range Extender ve BLE Gateway Ne İşe Yarar?

Wi-Fi Range Extender özelliği, uyumlu Shelly cihazları için Wi-Fi kapsama desteği sağlayabilir. Bu özellik klasik router veya mesh sistemi yerine geçmez; ancak Shelly ekosistemi içinde belirli projelerde bağlantı kararlılığına yardımcı olabilir.

BLE Gateway, Shelly BLU buton ve sensörlerden gelen Bluetooth sinyallerini Wi-Fi ağına aktararak otomasyon senaryolarında kullanılmasını sağlar. Örneğin Shelly BLU Button ile belirli parlaklık seviyesi tetiklenebilir veya Shelly BLU Motion hareket algıladığında dimmer belirli seviyede açılabilir.

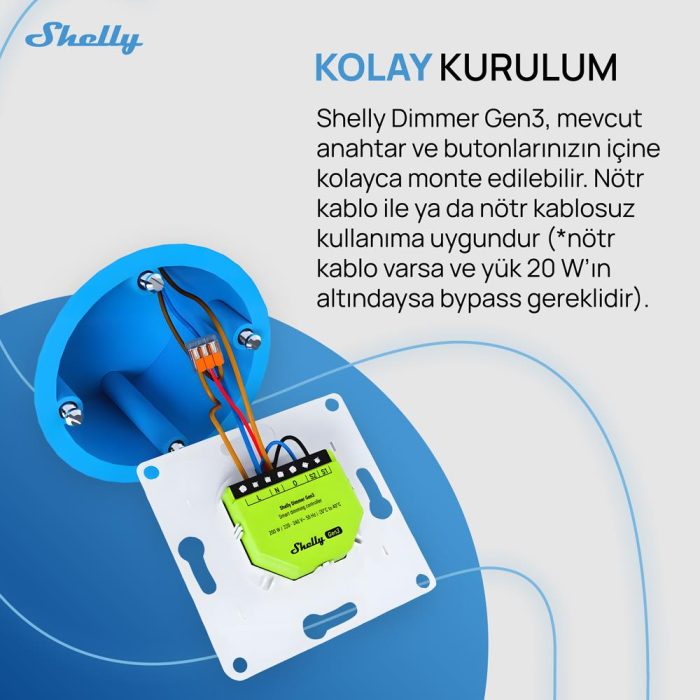

Montajda Nelere Dikkat Edilmeli?

Kurulum öncesinde lamba tipinin dim edilebilir olduğu, toplam yük gücünün ürün limitleri içinde kaldığı, nötr hattı bulunup bulunmadığı ve Bypass ihtiyacı kontrol edilmelidir. Ayrıca mevcut anahtarın tipi, S1/S2 giriş bağlantıları, buat derinliği ve kablo kesiti değerlendirilmelidir.

Dimmer modülleri, standart rölelerden farklı olarak yük uyumluluğuna daha hassastır. Uyumlu olmayan LED ampuller, düşük kaliteli LED sürücüler veya yanlış bağlantı; titreme, vızıldama, sönük yanma veya arıza oluşturabilir. Kurulumdan sonra otomatik kalibrasyon, minimum parlaklık, maksimum parlaklık ve geçiş süresi ayarları mutlaka test edilmelidir.

Shelly Dimmer Gen3 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Dimmer Gen3 Akıllı LED Dimmer Kontrol Rölesi, Shelly Wall Switch, Shelly BLU Button, Shelly BLU Motion, Shelly Wall Display, Shelly Smart Control, Home Assistant, MQTT broker, Node-RED, uyumlu dim edilebilir LED lambalar, dimlenebilir LED sürücüler, akkor/halojen lambalar ve Shelly otomasyon senaryolarıyla birlikte değerlendirilebilir. Kurulum öncesinde lamba tipi, dimleme uyumluluğu, nötr hattı, Bypass ihtiyacı, toplam yük gücü, Wi-Fi kapsaması ve otomasyon hedefi doğru planlanmalıdır.

Teknik Referans

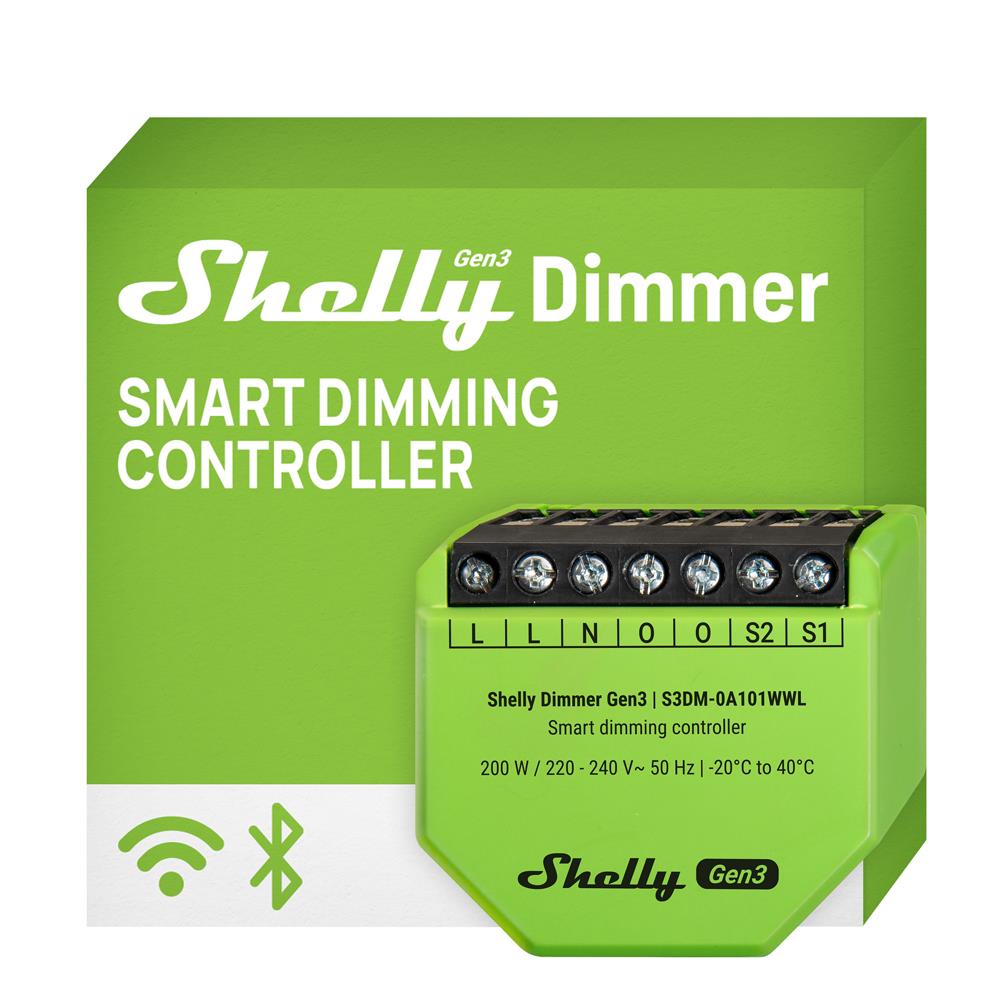

Shelly Dimmer Gen3, S3DM-0A101WWL cihaz modeline sahip tek kanallı akıllı dimmer kontrol cihazıdır. Resmi teknik bilgilerde 220–240V AC 50Hz besleme, Trailing Edge dimleme, nötrlü/nötrsüz kullanım, 200W maksimum çıkış gücü, dimlenebilir LED lambalarda 150W’a kadar destek, 2 switch/button girişi, 38×42.5×16.5 mm ölçü, 24.3 g ağırlık, Wi-Fi 802.11 b/g/n, Bluetooth 4.2, 8MB flash, MQTT, scripting, 20 schedule, 20 webhook, BLE Gateway, Wi-Fi Range Extender, otomatik dimleme kalibrasyonu, Night Mode, transition duration ve KNXnet/IP desteği belirtilmiştir. Detaylı bilgi için
Shelly Dimmer Gen3 resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly Dimmer Gen3 Akıllı LED Dimmer Kontrol Rölesi
• Shelly Bypass for Dimmer ayrı değerlendirilmelidir

Sık Sorulan Sorular

Shelly Dimmer Gen3 nedir?

Shelly Dimmer Gen3, dim edilebilir aydınlatmaların parlaklık seviyesini Wi-Fi üzerinden kontrol etmek için kullanılan tek kanallı akıllı dimmer modülüdür.

Modeli nedir?

Resmi cihaz modeli S3DM-0A101WWL’dir.

Nötr hattı gerekir mi?

Hayır. Shelly Dimmer Gen3 nötrlü veya nötrsüz kullanılabilir. Ancak nötrlü kullanımda ölçüm ve bazı koruma özellikleri daha doğru çalışır.

Bypass gerekli mi?

Nötrsüz kullanımda yük 20W altındaysa veya lamba kapalıyken sönük yanma / titreme oluşuyorsa Shelly Bypass for Dimmer gerekir.

Bypass pakete dahil mi?

Hayır. Shelly Bypass for Dimmer ayrı ürün olarak değerlendirilmelidir.

Maksimum çıkış gücü nedir?

Resmi teknik bilgiye göre maksimum çıkış gücü 200W’tır.

Dimlenebilir LED lambalarda kaç watt destekler?

Dimlenebilir LED lambalarda 150W’a kadar kullanım desteklenir.

Dimlenemeyen LED ampullerle kullanılır mı?

Hayır. Dimlenemeyen LED ampullerle kullanılmamalıdır. Lambanın veya sürücünün dim edilebilir olması gerekir.

LED şerit kontrol eder mi?

Doğrudan 12V/24V RGB, CCT veya sabit voltaj LED şerit kontrol cihazı değildir. Uyumlu dimlenebilir AC girişli LED sürücüyle çalışan tek renk aydınlatmalarda değerlendirilebilir.

0-10V sürücülerle kullanılır mı?

Hayır. 0-10V veya 1-10V sürücüler için Shelly Dimmer 0/1-10V PM Gen3 gibi uygun kontrol cihazı tercih edilmelidir.

Enerji ölçümü yapar mı?

Nötrlü kullanımda voltaj, akım ve tüketim bilgisi görüntülenebilir. Nötrsüz kullanımda güç tüketimi ölçülemez.

Wi-Fi var mı?

Evet. Shelly Dimmer Gen3, 2.4GHz Wi-Fi 802.11 b/g/n bağlantısını destekler.

Bluetooth var mı?

Evet. Bluetooth 4.2 BLE desteği bulunur ve BLE Gateway senaryolarında kullanılabilir.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, lokal web arayüzü ve Shelly entegrasyonları üzerinden Home Assistant sistemlerinde kullanılabilir.

Scripting destekli mi?

Evet. Shelly Dimmer Gen3 scripting desteği sunar ve gelişmiş yerel otomasyon senaryolarında kullanılabilir.

Motor, fan veya panjur kontrolünde kullanılır mı?

Hayır. Shelly Dimmer Gen3 motor, fan veya panjur/perde motor kontrolü için uygun değildir. Bu tip uygulamalarda uygun Shelly röle veya cover control cihazı seçilmelidir.

Kuru kontak çıkışı var mı?

Hayır. Shelly Dimmer Gen3 kuru kontak röle değildir. Potansiyelsiz kontak gereken uygulamalarda Shelly Plus 1 veya Shelly 1 Gen4 gibi kuru kontak modeller değerlendirilmelidir.

Dış ortamda kullanılabilir mi?

Hayır. Cihaz iç mekan anahtar arkası / buat montajı için tasarlanmıştır. Suya, yağmura, yoğun neme veya dış ortam koşullarına maruz bırakılmamalıdır.
