Shelly Shutter Akıllı Panjur Kontrol Rölesi

Neden Shelly Shutter Tercih Edilmeli?

Shelly Shutter, motorlu panjur ve perde sistemlerinde yalnızca uzaktan aç/kapa kontrolü sunmakla kalmaz; kalibrasyon sonrasında pozisyon bazlı kontrol, zamanlama, sahne, güç izleme ve güvenlik odaklı otomasyonlar oluşturmayı sağlar. Bu sayede panjurlar güneş ışığına, saate, oda sıcaklığına, güvenlik senaryosuna veya kullanıcı alışkanlıklarına göre otomatik çalıştırılabilir.

Ürünün güç ölçümü özelliği, motorun çalışma durumunu ve tüketimini izlemeye yardımcı olur. Motor beklenenden fazla güç çektiğinde, panjur mekanizması zorlandığında veya hareket sırasında bir engel oluştuğunda otomasyon ve koruma senaryoları daha güvenli şekilde kurgulanabilir.

Wi-Fi üzerinden doğrudan çalıştığı için ek bir merkezi ünite zorunlu değildir. Shelly Smart Control uygulaması, lokal web arayüzü, Home Assistant, MQTT, webhook ve scripting desteğiyle hem son kullanıcı hem de profesyonel akıllı ev projeleri için esnek bir kontrol altyapısı sunar.

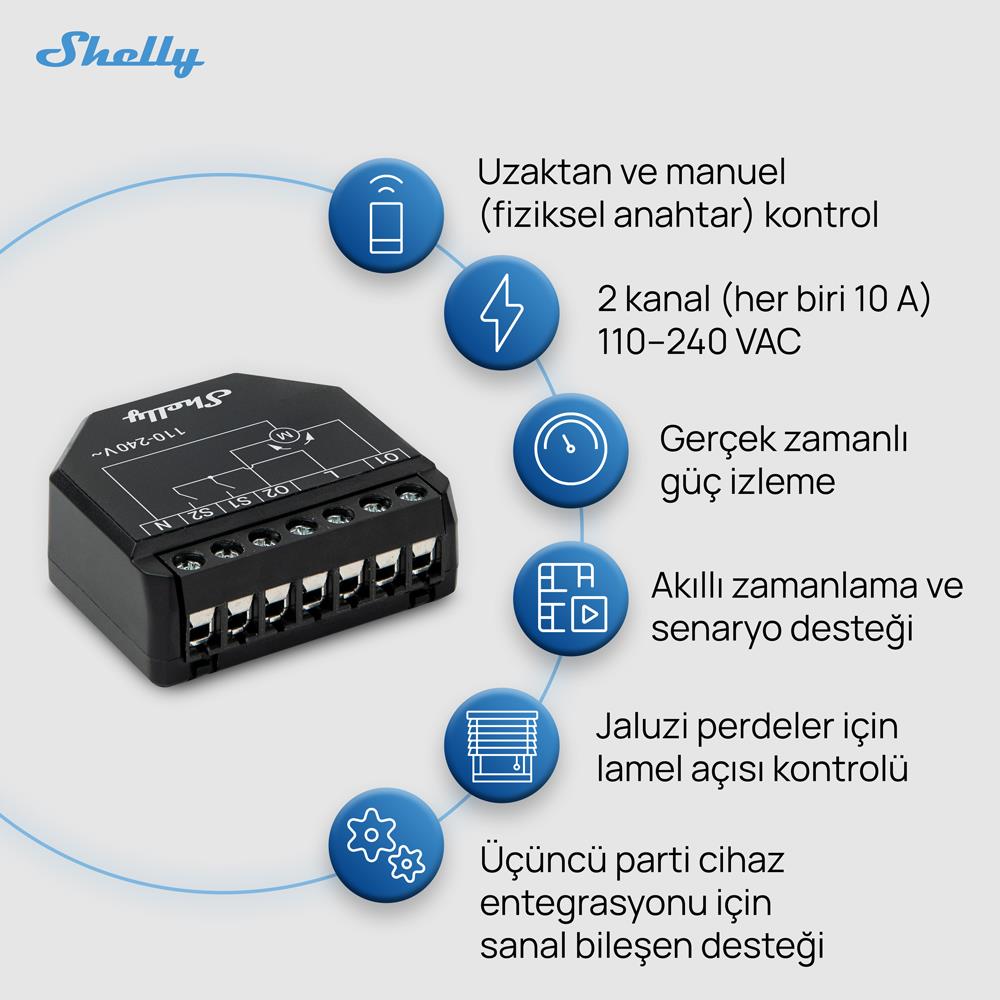

Öne Çıkan Özellikler

• Akıllı panjur kontrolü: Motorlu panjur, perde, kepenk, tente ve jaluzi sistemleri için özel olarak geliştirilmiştir.
• Güç ölçümü: Motorun anlık güç tüketimi, voltaj ve akım bilgileri takip edilebilir.
• Pozisyon kontrolü: Kalibrasyon sonrası panjur belirli yüzde açıklık seviyesine getirilebilir.
• Venedik jaluzi desteği: Uygun sistemlerde lamel açısı kontrolü yapılabilir.
• 4A motor yükü: Tek faz AC motorlarda 4A’e kadar endüktif motor yükü destekler.
• Limit switch gereksinimi: Elektronik veya mekanik limit anahtarlarına sahip motorlarla kullanılmalıdır.
• Engel algılama: Motor hareketi sırasında zorlanma/engel senaryolarında güvenli kontrol kurgulanabilir.
• Wi-Fi ve Bluetooth: 2.4GHz Wi-Fi bağlantısı ve Bluetooth destekli kurulum avantajı sunar.
• MQTT, webhook ve scripting: Lokal otomasyon, Home Assistant ve Node-RED projelerine uygundur.
• Wi-Fi Range Extender ve BLE Gateway: Shelly ekosistemi içinde ek bağlantı senaryolarına destek sağlar.

Kullanım Alanları

Shelly Shutter Akıllı Panjur Kontrol Rölesi, çift yönlü AC motorla çalışan gölgelendirme ve hareketli kapama sistemlerini akıllı hale getirmek için kullanılabilir.

Shelly Shutter Ne İşe Yarar?

Shelly Shutter, motorlu panjur, perde veya jaluzi sistemini akıllı hale getirerek uzaktan kontrol, zamanlama, sahne, pozisyon kontrolü ve enerji izleme imkanı sağlar. Kullanıcı panjuru telefon, tablet, bilgisayar, Shelly Smart Control uygulaması, fiziksel anahtar, lokal web arayüzü veya Home Assistant üzerinden yönetebilir.

Örneğin sabah belirli saatte panjurlar otomatik açılabilir, yaz aylarında güneşin en yoğun olduğu saatlerde panjurlar %70 seviyesine indirilebilir, gece “İyi Geceler” sahnesiyle tüm perdeler kapatılabilir veya tatil modunda panjurlar belirli aralıklarla hareket ettirilerek evde biri var izlenimi oluşturulabilir.

Teknik Özellikler

Aşağıda kullanıcı için en kritik teknik özellikler özetlenmiştir. Uzun teknik detaylar sayfa kalabalığını azaltmak için kapalı alanda verilmiştir.

Bağlantı ve Kullanım Notları

1. Motor tipini kontrol edin: Shelly Shutter, tek faz çift yönlü AC motorlar için uygundur. DC motorlar veya özel sürücü gerektiren motorlarla kullanılmamalıdır.
2. Limit switch zorunludur: Motorun elektronik veya mekanik limit anahtarları bulunmalı ve tam açık/tam kapalı limitleri cihaz bağlantısından önce ayarlanmış olmalıdır.
3. Tek motor için kullanın: Her motorlu panjur veya perde için ayrı Shelly Shutter kullanılmalıdır. Birden fazla motor tek çıkıştan paralel bağlanmamalıdır.
4. Kalibrasyon yapın: Yüzdesel pozisyon kontrolü ve doğru açılma/kapanma seviyesi için kurulum sonrası kalibrasyon yapılmalıdır.
5. Yön bağlantılarını test edin: O1 ve O2 çıkışları motorun açma/kapatma yönlerine bağlanır. Ters yön davranışı varsa bağlantı veya uygulama ayarları kontrol edilmelidir.
6. Motor akımını kontrol edin: Maksimum 4A AC motor yükü aşılmamalıdır. Motorun kalkış akımı ve mekanik zorlanma durumu dikkate alınmalıdır.
7. Nötr bağlantısı gerekir: Cihaz 110–240V AC ile çalışır ve L/N besleme bağlantısı ister.
8. Standart röle gibi kullanmayın: Aydınlatma, priz, ısıtıcı, fan veya kuru kontak kontrolü için uygun Shelly röle modeli seçilmelidir.
9. Engel algılama ayarlarını test edin: Panjur mekanizmasının sürtünmesi, ağırlığı ve motor gücü engel algılama davranışını etkileyebilir.
10. Şebeke bağlantısı uzmanlık gerektirir: 110–240V AC bağlantı içerdiği için montaj yetkin elektrik personeli tarafından yapılmalıdır.

Shelly Shutter ile Shelly 2PM Gen3 Arasındaki Fark Nedir?

Shelly Shutter, panjur/perde/kepenk gibi çift yönlü AC motor sistemleri için özel olarak geliştirilmiş güç ölçümlü cover kontrol modülüdür. Ana odağı motor yön kontrolü, pozisyonlama, lamel açısı, güç ölçümü ve engel algılama senaryolarıdır.

Shelly 2PM Gen3 ise iki kanallı enerji ölçümlü akıllı röledir ve cover mode ile panjur/perde kontrolünde kullanılabilir. Ancak ürün seçiminde motor tipi, akım değeri, tesisat yapısı, Matter ihtiyacı, bağlantı profili ve proje gereksinimleri birlikte değerlendirilmelidir. Sadece panjur/perde odaklı bir çözüm gerekiyorsa Shelly Shutter daha doğrudan konumlanan modeldir.

Pozisyon Kontrolü Nasıl Çalışır?

Pozisyon kontrolü, panjur veya perdenin sadece tamamen açık ya da kapalı olmasını değil, belirli bir yüzdede durmasını sağlar. Örneğin kullanıcı panjuru %30 açık bırakabilir veya güneş ışığını azaltmak için %70 seviyesine indirebilir.

Bu özelliğin doğru çalışması için cihazın kurulumdan sonra kalibre edilmesi gerekir. Kalibrasyon sırasında motorun tam açılma ve tam kapanma süreleri ölçülür. Motor limit switch ayarları doğru değilse, pozisyon kontrolü de sağlıklı çalışmaz.

Venedik Jaluzi ve Lamel Açısı Kontrolü

Shelly Shutter, uygun Venedik jaluzi sistemlerinde lamel açısı kontrolü için de kullanılabilir. Bu özellik, yalnızca perdeyi yukarı/aşağı hareket ettirmekle kalmaz; lamellerin açısını değiştirerek iç mekana giren ışık miktarını ve mahremiyet seviyesini kontrol etmeye yardımcı olur.

Lamel açısı kontrolünün doğru çalışması için motor ve mekanizma yapısı bu kullanıma uygun olmalıdır. Kurulum sonrası yön, süre, pozisyon ve lamel davranışı uygulama üzerinden test edilmelidir.

Güç Ölçümü ve Engel Algılama

Güç ölçümü, motorun çalışırken çektiği gücü izlemeye yardımcı olur. Panjur veya perde hareket ederken motorun tüketimi, mekanik zorlanma ve çalışma durumu hakkında fikir verir.

Engel algılama, mekanizmanın zorlandığı veya motor davranışının olağan dışı hale geldiği durumlarda güvenli kontrol senaryoları oluşturulmasına yardımcı olabilir. Ancak bu özellik mekanik limit switch, doğru kalibrasyon ve sağlıklı panjur mekanizmasının yerine geçmez.

Güneş, Zamanlama ve Sahne Otomasyonları

Shelly Shutter, schedule, webhook, MQTT ve Home Assistant otomasyonlarıyla gelişmiş sahne senaryolarında kullanılabilir. Gün doğumunda perdelerin açılması, gün batımında kapanması veya yaz aylarında öğle saatlerinde panjurların otomatik indirilmesi gibi senaryolar kurulabilir.

Enerji verimliliği açısından panjurların güneşe göre otomatik kontrol edilmesi önemlidir. Yazın güneşin en yoğun olduğu saatlerde panjurların kısmen kapatılması iç ortam sıcaklığının yükselmesini azaltabilir; kış aylarında ise güneş alan cephelerde panjurlar açılarak pasif ısı kazanımı desteklenebilir.

Home Assistant, MQTT ve Scripting Kullanımı

Shelly Shutter, MQTT desteği sayesinde Home Assistant, Node-RED ve lokal otomasyon sistemlerine dahil edilebilir. Panjur pozisyonu, motor hareket durumu, güç tüketimi ve yön komutları lokal otomasyonlarda kullanılabilir.

Scripting desteği sayesinde bazı otomasyon mantıkları doğrudan cihaz üzerinde çalıştırılabilir. Webhook desteğiyle belirli pozisyon, giriş olayı veya zaman koşulunda farklı Shelly cihazları, HTTP servisleri veya otomasyon sistemleri tetiklenebilir.

Fiziksel Anahtar ile Kullanım

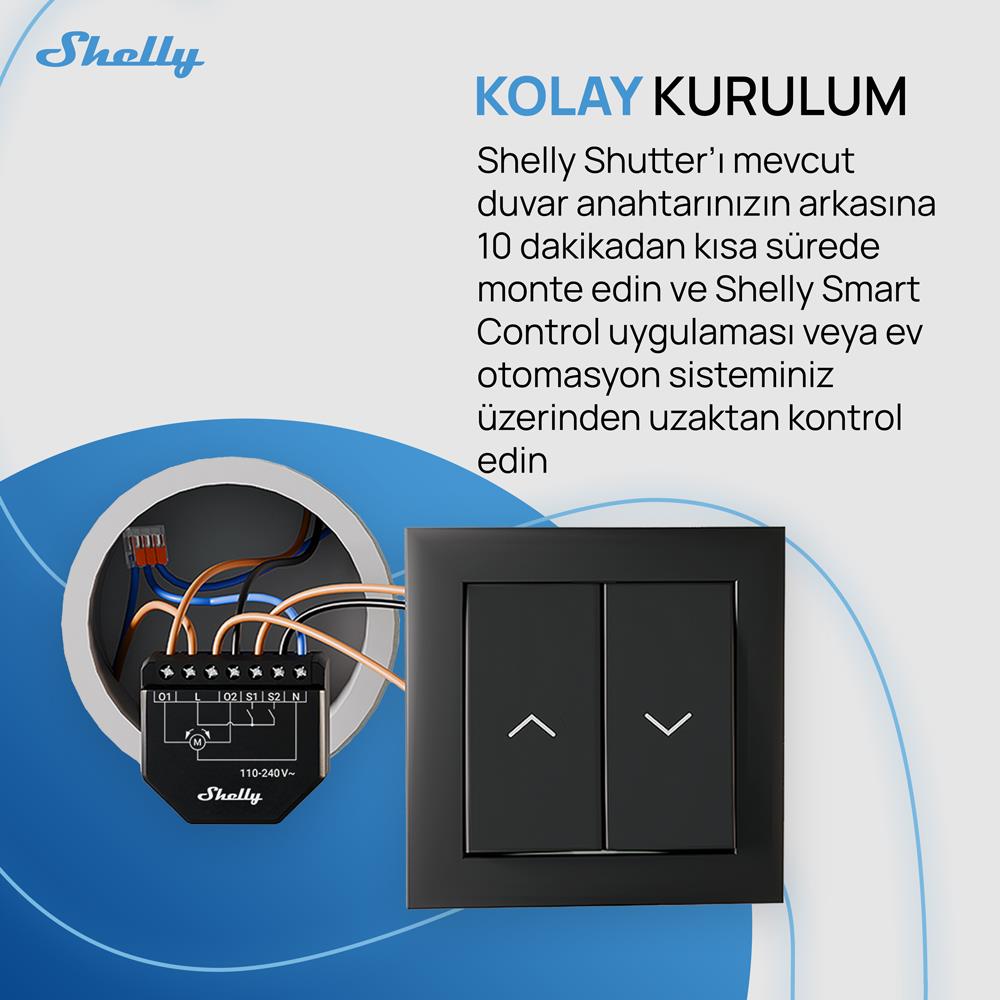

Shelly Shutter üzerindeki S1 ve S2 girişleri, mevcut panjur anahtarını veya uygun buton yapısını korumaya yardımcı olur. Böylece kullanıcı panjuru hem fiziksel anahtardan hem de uygulama veya otomasyon üzerinden kontrol edebilir.

Fiziksel anahtar tipi, motor yön bağlantısı ve uygulama ayarları doğru yapılandırılmalıdır. Mekanik panjur anahtarlarında aynı anda iki yönün aktif olmaması, motor güvenliği açısından kritik öneme sahiptir.

Wi-Fi Range Extender ve BLE Gateway Ne İşe Yarar?

Wi-Fi Range Extender, uyumlu Shelly IoT cihazları için Wi-Fi kapsamasına destek sağlayabilir. Bu özellik klasik router veya mesh sistemi yerine geçmez; ancak Shelly ekosistemi içinde belirli bağlantı senaryolarında yardımcı olabilir.

BLE Gateway, Shelly BLU buton ve sensörlerden gelen Bluetooth sinyallerini Wi-Fi ağına aktararak otomasyonlara dahil etmeyi sağlar. Örneğin Shelly BLU Button ile panjur sahnesi tetiklenebilir veya Shelly BLU Motion hareket algıladığında belirli bir perde senaryosu çalıştırılabilir.

Montajda Nelere Dikkat Edilmeli?

Montaj öncesinde motorun tek faz çift yönlü AC motor olduğu, limit switch yapısının bulunduğu, motor akımının 4A sınırı içinde kaldığı ve panjur mekanizmasının sağlıklı çalıştığı doğrulanmalıdır. Motorun tam açık ve tam kapalı limitleri fiziksel olarak doğru ayarlanmalıdır.

Cihaz standart duvar kutusu veya uygun elektrik buatına monte edilebilir. Ancak motor bağlantıları, faz/nötr hattı, anahtar girişleri, kablo kesiti ve koruma elemanları doğru planlanmalıdır. Motorlu sistemlerde hatalı bağlantı hem motora hem de panjur mekanizmasına zarar verebilir.

Shelly Shutter Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Shutter Akıllı Panjur Kontrol Rölesi, Shelly Wall Display, Shelly BLU Button, Shelly BLU RC Button 4, Shelly BLU Motion, Shelly i4 Gen3, Home Assistant, MQTT broker, Node-RED ve Shelly Smart Control otomasyonlarıyla birlikte değerlendirilebilir. Kurulum öncesinde motor tipi, limit switch yapısı, akım değeri, panjur yön bağlantıları, Wi-Fi kapsaması, fiziksel anahtar tipi ve otomasyon hedefi doğru planlanmalıdır.

Teknik Referans

Shelly Shutter, S3SH-0A2P4EU cihaz modeline sahip güç ölçümlü akıllı panjur/perde kontrol modülüdür. Resmi teknik bilgilerde 110–240V AC 50/60Hz besleme, 2 switch/button girişi, 2 güç ölçümlü röle çıkışı, 240V AC maksimum anahtarlama gerilimi, 4A AC motor yükü, tek faz AC motor desteği, elektronik veya mekanik limit switch gereksinimi, Wi-Fi 802.11 b/g/n, Bluetooth 4.2, ESP-Shelly-C38F işlemci, 8MB flash, MQTT, scripting, 20 webhook, 20 schedule, engel algılama ve güvenlik fonksiyonları belirtilmiştir. Detaylı bilgi için
Shelly Shutter resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

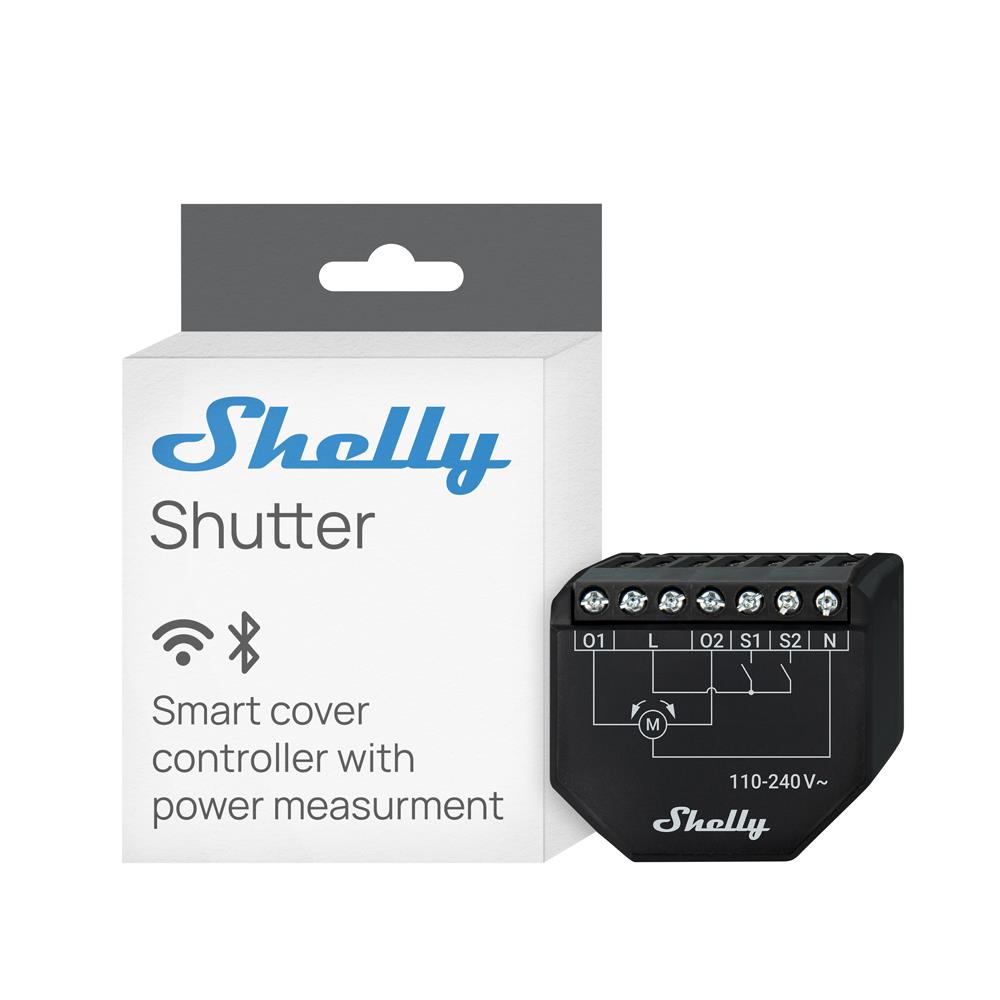

• 1 x Shelly Shutter Akıllı Panjur Kontrol Rölesi

Sık Sorulan Sorular

Shelly Shutter nedir?

Shelly Shutter, motorlu panjur, perde, kepenk, tente ve Venedik jaluzi gibi çift yönlü AC motorlu sistemleri Wi-Fi üzerinden kontrol etmek için kullanılan güç ölçümlü akıllı panjur kontrol rölesidir.

Modeli nedir?

Resmi cihaz modeli S3SH-0A2P4EU’dur.

Hangi motorlarla uyumludur?

Tek faz çift yönlü AC motorlarla kullanılabilir. Motorun elektronik veya mekanik limit switch yapısına sahip olması gerekir.

DC motorlarla kullanılabilir mi?

Hayır. Shelly Shutter DC motor sürücü değildir. DC panjur/perde motorları için uygun DC motor kontrol çözümü seçilmelidir.

Maksimum motor akımı nedir?

Resmi teknik bilgiye göre kompanzasyonlu güç faktörlü endüktif motor yüklerinde maksimum 4A AC anahtarlama desteklenir.

Pozisyon kontrolü yapar mı?

Evet. Kurulum sonrası kalibrasyon yapıldığında panjur veya perde belirli yüzde açıklık seviyesine getirilebilir.

Venedik jaluzi lamel açısı kontrol edilir mi?

Evet. Uygun Venedik jaluzi sistemlerinde lamel açısı kontrolü desteklenir.

Güç ölçümü yapar mı?

Evet. Bağlı motorun güç tüketimi, voltaj ve akım bilgileri izlenebilir.

Limit switch olmayan motorla kullanılabilir mi?

Hayır. Limit switch olmayan motorlarda kullanılması önerilmez. Motor limitleri doğru ayarlanmadığında kalibrasyon ve pozisyon kontrolü güvenilir çalışmaz.

Bir cihazla birden fazla panjur motoru kontrol edilir mi?

Hayır. Her motorlu panjur veya perde için ayrı Shelly Shutter modülü kullanılması gerekir.

Standart lamba veya priz kontrolünde kullanılabilir mi?

Hayır. Shelly Shutter standart aç/kapa rölesi değildir. Lamba, priz veya cihaz kontrolü için uygun Shelly röle modeli tercih edilmelidir.

Kuru kontak çıkışı var mı?

Hayır. Shelly Shutter kuru kontak röle değildir. Potansiyelsiz kontak gereken uygulamalarda Shelly 1 Gen4 veya Shelly Plus 1 gibi uygun modeller değerlendirilmelidir.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, lokal web arayüzü ve Shelly entegrasyonları üzerinden Home Assistant sistemlerinde kullanılabilir.

Scripting destekli mi?

Evet. Shelly Shutter scripting desteği sunar ve gelişmiş yerel otomasyon senaryolarında kullanılabilir.

Wi-Fi ve Bluetooth var mı?

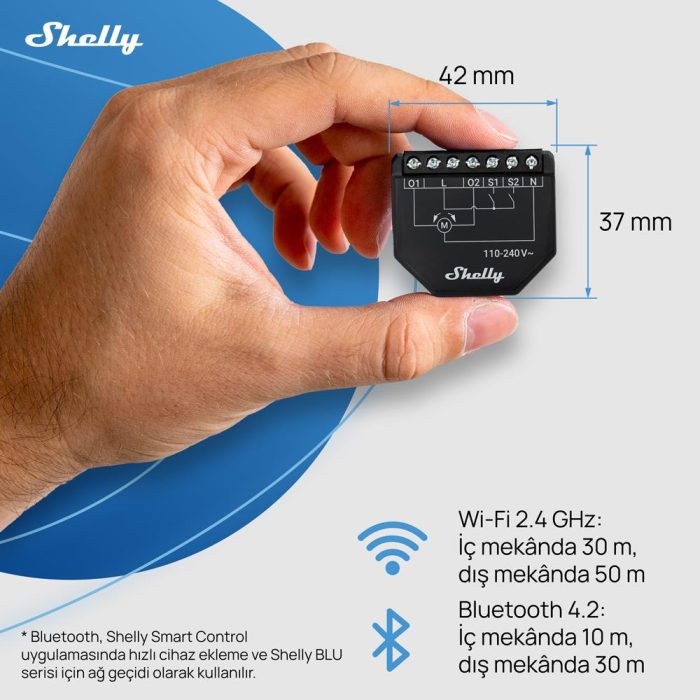

Evet. Shelly Shutter, 2.4GHz Wi-Fi ve Bluetooth 4.2 bağlantılarını destekler.

Dış ortamda kullanılabilir mi?

Hayır. Cihaz iç mekan duvar kutusu / elektrik buatı montajı için tasarlanmıştır. Suya, yağmura, yoğun neme veya dış ortam koşullarına maruz bırakılmamalıdır.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.
