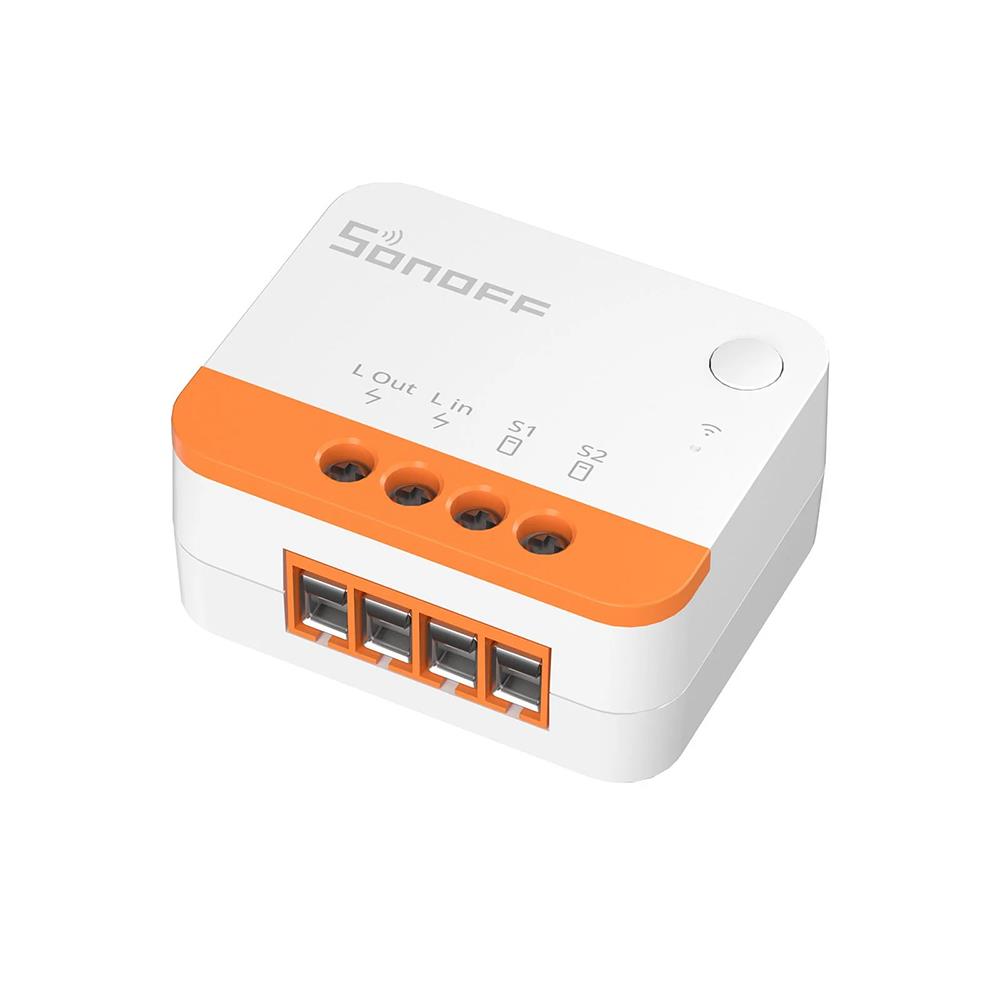

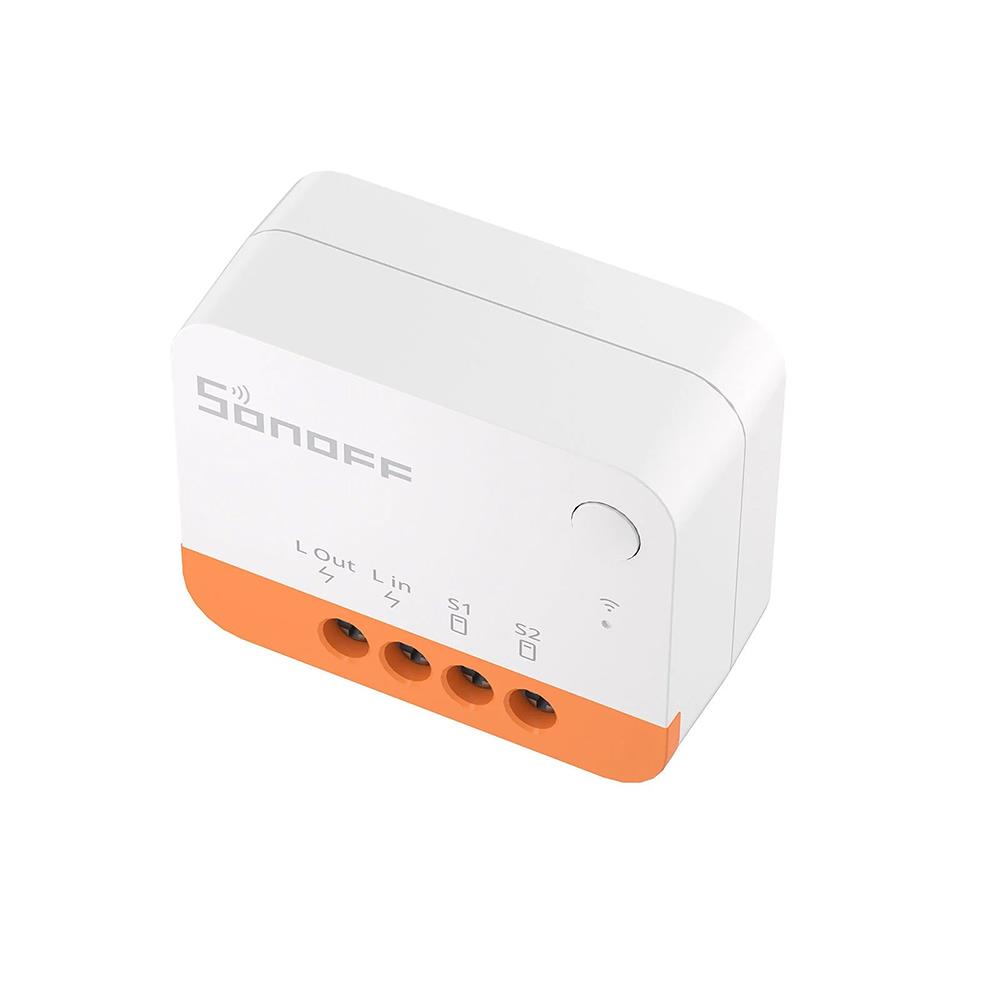

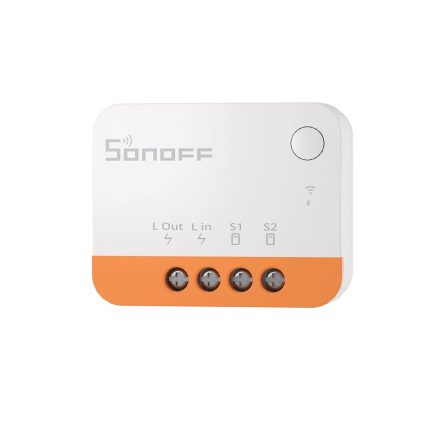

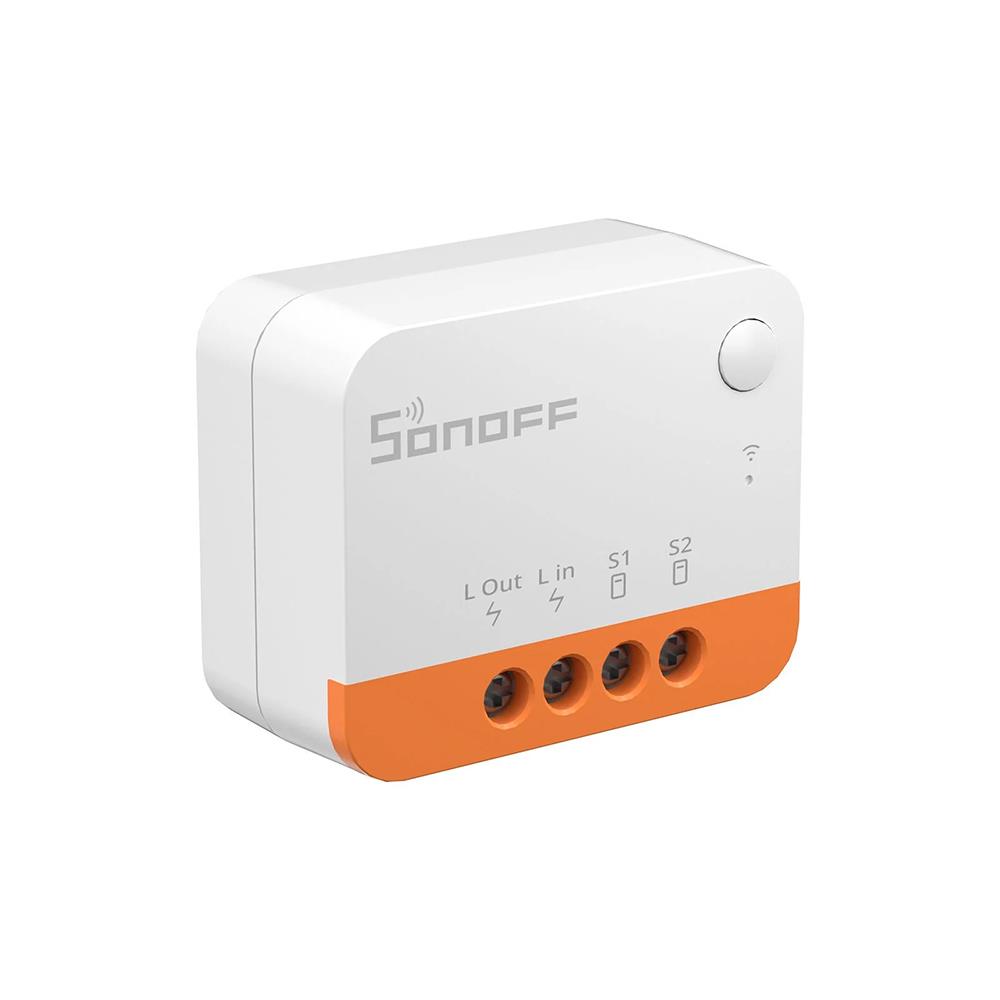

Sonoff ZBMINIL2 Zigbee Nötrsüz Akıllı Röle

Neden SONOFF ZBMINIL2 Tercih Edilmeli?

SONOFF ZBMINIL2, duvar anahtarına yalnızca faz hattının geldiği ve nötr kablonun bulunmadığı mevcut tesisatlarda akıllı aydınlatma kontrolü sağlar. Tesisata ayrıca nötr kablo çekme ihtiyacını ortadan kaldırabilir.

39,5 × 32 × 18,4mm ölçülerindeki kompakt gövdesi, standart EU tipi anahtar kasalarının arkasında sınırlı alana yerleştirilebilmesini kolaylaştırır.

Minimum 3W aydınlatma yüküyle çalışabilen düşük tüketimli tasarımı sayesinde harici anti-flicker veya bypass modülü gerektirmez. Üretici, cihaza bu tür bir modül bağlanmaması gerektiğini özellikle belirtir.

S1 ve S2 girişleri mevcut mekanik anahtarın kullanılmaya devam edilmesini sağlar. Klasik aç-kapa anahtarı veya yaylı buton seçimi cihaz üzerindeki düğmeyle değiştirilebilir.

Zigbee bağlantısı, Wi-Fi ağına doğrudan bağlanan cihazlara göre yerel otomasyonlarda düşük veri trafiği ve merkezi kontrol avantajı sunar. Bununla birlikte özelliklerin kullanılabilmesi için uyumlu bir Zigbee koordinatörü veya hub gerekir.

Öne Çıkan Özellikler

• Nötrsüz bağlantı: Anahtar kasasında nötr kablo gerektirmez.
• Tek kanal: Bir aydınlatma devresini açıp kapatır.
• Zigbee 3.0: Uyumlu Zigbee hub üzerinden çalışır.
• 6A kapasite: Rezistif yüklerde maksimum 6A destekler.
• LED desteği: 240V’ta maksimum 300W LED yük kullanılabilir.
• 3W minimum yük: Düşük güçlü aydınlatmalarla çalışabilir.
• Bypass gerektirmez: Harici titreme önleyici modül kullanılmaz.
• Harici anahtar: Klasik anahtar veya yaylı buton bağlanabilir.
• İki noktadan kontrol: Uygun mekanik anahtar düzenlerini destekler.
• Zamanlama: Hub ve platform üzerinden program oluşturulabilir.
• Home Assistant: ZHA veya Zigbee2MQTT ile kullanılabilir.
• Kompakt gövde: Dar duvar kasalarına yerleştirilebilir.

Kullanım Alanları

SONOFF ZBMINIL2 Ne İşe Yarar?

SONOFF ZBMINIL2, nötr kablosu bulunmayan aydınlatma hattına seri bağlanarak lambanın enerjisini açar veya kapatır.

Kontrol; mevcut duvar anahtarı, Zigbee uygulaması, zamanlama, sesli asistan veya sensör tabanlı otomasyon üzerinden gerçekleştirilebilir.

Örneğin Zigbee hareket sensörü hareket algıladığında koridor ışığı açılabilir veya belirlenen saatte dış aydınlatma otomatik olarak kapatılabilir.

Ürün dimmer değildir. Lambanın parlaklığını veya renk sıcaklığını değiştirmez; yalnızca açma-kapama kontrolü sağlar.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan şebeke gerilimiyle çalışır.
2. Nötr hattı bağlamayın: Cihaz yalnızca L In ve L Out üzerinden nötrsüz çalışacak şekilde tasarlanmıştır.
3. Minimum 3W yük kullanın: Daha düşük güçlü lambalarda kararsız çalışma görülebilir.
4. LED sınırını aşmayın: 240V şebekede toplam LED yükü 300W’ı geçmemelidir.
5. Bypass modülü bağlamayın: Harici anti-flicker modülü cihaza zarar verebilir.
6. Endüktif yük bağlamayın: Fan, motor, pompa ve transformatörler için uygun değildir.
7. Zigbee hub planlayın: Uzaktan kontrol için uyumlu bir koordinatör gerekir.
8. Zigbee tekrarlayıcı olarak değerlendirmeyin: ZBMINIL2 yalnızca son cihaz olarak çalışır.
9. Anahtar tipini doğru seçin: Klasik anahtar ve yaylı buton modu kurulum öncesinde ayarlanmalıdır.
10. Duvar kasasında boşluk bırakın: Kablolar cihazın terminallerine baskı yapmamalıdır.

Nötr Hattı Olmadan Nasıl Çalışır?

Nötrsüz akıllı röleler çalışma enerjisini, faz hattı ve bağlı aydınlatma yükü üzerinden geçen çok düşük seviyeli akımdan sağlar.

Bu nedenle cihaz kapalı durumdayken dahi devrede elektronik sistemin çalışmasına yetecek kadar düşük akım bulunabilir. ZBMINIL2’nin düşük tüketimli tasarımı minimum 3W yüklerde harici bypass modülü olmadan çalışmasına imkân tanır.

Lambanın enerjisi L Out terminali üzerinden kontrol edilir. Nötr hattı doğrudan lambaya bağlı kalır ve röle modülüne getirilmez.

Bypass veya Titreme Önleyici Modül Gerekir mi?

SONOFF ZBMINIL2 için harici bypass veya anti-flicker modülü gerekmez. Üretici, bu tür bir modülün cihaza bağlanmasının desteklenmediğini belirtir.

Bağlı aydınlatma yükü en az 3W olmalı ve ürünün LED yük sınırlarını aşmamalıdır.

Uygun yük kullanılmasına rağmen titreme yaşanıyorsa lamba sürücüsünün nötrsüz rölelerle elektriksel uyumluluğu kontrol edilmelidir.

Harici Duvar Anahtarıyla Kullanım

S1 ve S2 terminallerine klasik aç-kapa anahtarı veya yaylı buton bağlanabilir. Böylece Zigbee kontrolü eklense bile mevcut fiziksel kullanım korunur.

Cihaz fabrikada klasik anahtar modunda gelir. Cihaz üzerindeki düğmeye üç kez basılarak desteklenen anahtar tipi değiştirilebilir.

Harici anahtar bağlantısı üreticinin şemasına göre yapılmalı ve terminallere farklı bir harici gerilim uygulanmamalıdır.

İki Noktadan Aydınlatma Kontrolü

ZBMINIL2, uygun mekanik anahtar bağlantı düzeniyle merdiven veya koridor aydınlatmasının iki farklı noktadan kontrol edilmesinde kullanılabilir.

Mevcut tesisatın vavien bağlantı yapısı montaj öncesinde incelenmelidir. Kablolar, ZBMINIL2’nin L In, L Out, S1 ve S2 bağlantı şemasına göre yeniden düzenlenebilir.

Şebeke gerilimi içeren bu bağlantı elektrik personeli tarafından gerçekleştirilmelidir.

Zigbee Hub Gereksinimi

SONOFF ZBMINIL2 doğrudan Wi-Fi ağına veya telefona bağlanmaz. Cihaz ile uygulama arasında iletişim kurmak için uyumlu bir Zigbee hub gerekir.

eWeLink kullanımı için uyumlu SONOFF Zigbee Bridge modelleri tercih edilebilir. Dahili Zigbee hub bulunan uyumlu Amazon Echo modellerine de doğrudan eklenebilir.

Home Assistant sisteminde uygun Zigbee koordinatörüyle ZHA veya Zigbee2MQTT üzerinden yerel kontrol gerçekleştirilebilir.

Zigbee Sinyalini Güçlendirir mi?

ZBMINIL2, nötrsüz çalışma ve düşük tüketim tasarımı nedeniyle Zigbee son cihazı olarak çalışır.

Zigbee ağındaki diğer cihazların mesajlarını yönlendirmez ve ağ kapsama alanını genişletmez.

Zigbee menzilinin artırılması gereken sistemlerde sürekli enerji altında çalışan uygun Zigbee router cihazları kullanılmalıdır.

Home Assistant ile Kullanım

SONOFF ZBMINIL2, uyumlu Zigbee koordinatörü üzerinden Home Assistant’a eklenebilir.

ZHA veya Zigbee2MQTT entegrasyonlarında röle durumu ve güç açılış davranışı gibi özellikler kullanılabilir. Sunulan işlevler koordinatöre, entegrasyon sürümüne ve cihaz firmware’ine göre değişebilir.

Yerel Zigbee bağlantısı sayesinde temel açma-kapama otomasyonları internet bağlantısı olmadan çalıştırılabilir.

Enerji Ölçümü Yapar mı?

SONOFF ZBMINIL2 bağlı lambanın gerilim, akım, anlık güç veya toplam elektrik tüketimini ölçmez.

Uygulamada temel olarak rölenin açık veya kapalı durumu görüntülenir. Enerji takibi gereken projelerde ayrıca uygun bir enerji ölçüm cihazı kullanılmalıdır.

Hangi Yüklerle Kullanılmalıdır?

Ürün ağırlıklı olarak LED, akkor ve tungsten aydınlatma yüklerini kontrol etmek için tasarlanmıştır.

240V şebekede LED aydınlatma yükü maksimum 300W olmalıdır. Rezistif yüklerde toplam akım 6A’i aşmamalıdır.

Fan, motor, pompa, transformatör ve kontaktör bobini gibi endüktif yüklerin bağlanması üretici tarafından desteklenmez.

SONOFF ZBMINIL2 Hangi Ürünlerle Kullanılabilir?

Ürün; SONOFF Zigbee Bridge modelleri, uygun Zigbee koordinatörleri, Home Assistant, Zigbee hareket sensörleri ve Zigbee butonlarla birlikte kullanılabilir.

Teknik Referans

SONOFF ZBMINIL2; nötr gerektirmeyen bağlantı, Zigbee 3.0, maksimum 6A rezistif yük, 300W @ 240V LED kapasitesi, 3W minimum yük, harici anahtar girişi ve kompakt gövde özellikleri sunar. Resmî bilgiler için
SONOFF ZBMINIL2 ürün sayfasını
ve
ZBMINIL2 kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

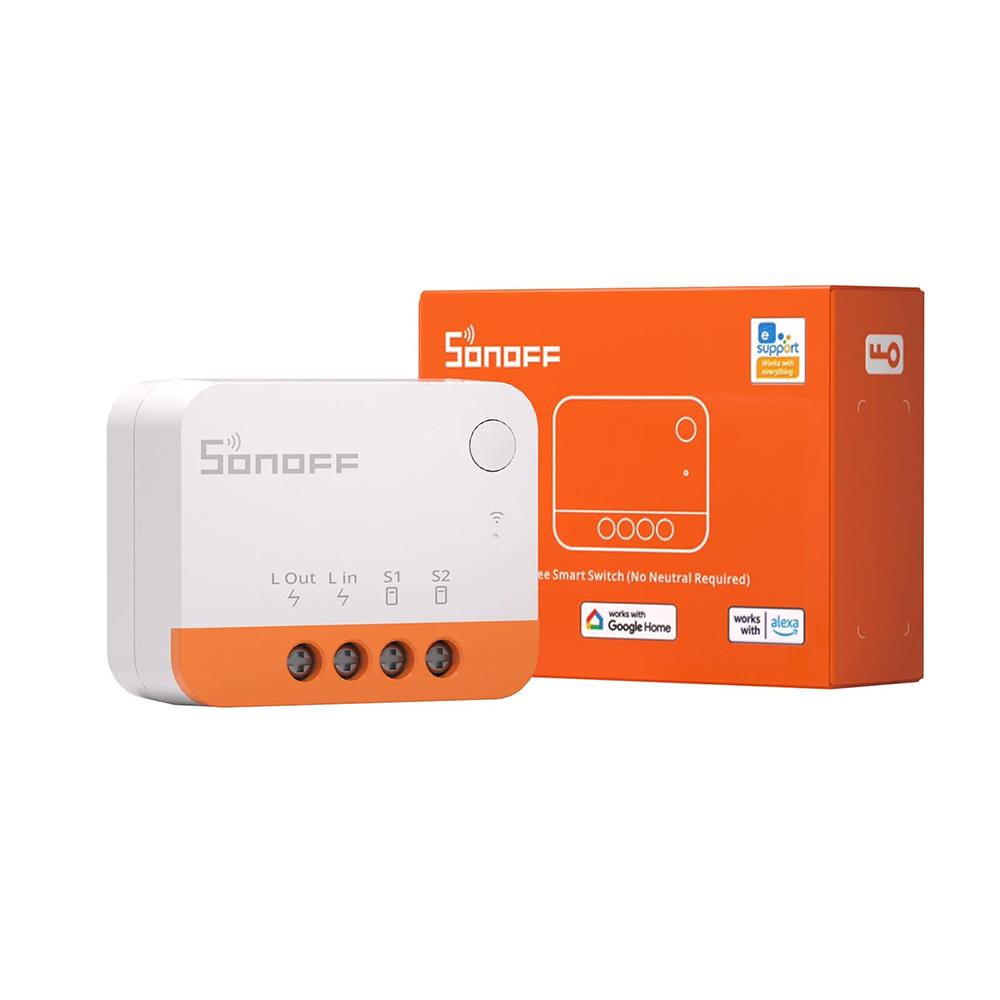

• 1 x SONOFF ZBMINIL2 Zigbee nötrsüz akıllı röle

Sık Sorulan Sorular

SONOFF ZBMINIL2 nötr kablo gerektirir mi?

Hayır. Anahtar kasasında nötr bağlantısı olmadan çalışacak şekilde tasarlanmıştır.

Zigbee hub gerekir mi?

Evet. Uzaktan kontrol ve otomasyon için uyumlu bir Zigbee hub veya koordinatör gerekir.

Maksimum kaç amper destekler?

Rezistif yüklerde maksimum 6A destekler.

Maksimum LED yükü nedir?

240V şebekede maksimum 300W, 100V şebekede maksimum 150W LED yük destekler.

Minimum yük kaç watt olmalıdır?

Bağlı aydınlatma yükü en az 3W olmalıdır.

Bypass modülü gerekir mi?

Hayır. Harici bypass veya anti-flicker modülü gerekmez ve cihaza bağlanmamalıdır.

Fiziksel duvar anahtarıyla kullanılabilir mi?

Evet. S1 ve S2 terminallerine klasik anahtar veya yaylı buton bağlanabilir.

Vavien bağlantısı destekler mi?

Uygun mekanik anahtar ve bağlantı düzeniyle iki noktadan aydınlatma kontrolü oluşturulabilir.

Enerji ölçümü yapar mı?

Hayır. Akım, güç veya toplam enerji tüketimi ölçümü bulunmaz.

Kuru kontak çıkışı var mı?

Hayır. L Out terminali bağlı aydınlatmaya şebeke gerilimi aktarır.

Fan veya motor kontrol edebilir mi?

Hayır. Üretici fan ve diğer endüktif yüklerle kullanılmasını desteklemez.

Wi-Fi ağına doğrudan bağlanır mı?

Hayır. ZBMINIL2 Zigbee 3.0 kullanır ve Zigbee hub üzerinden sisteme bağlanır.

Zigbee sinyalini tekrarlar mı?

Hayır. Zigbee son cihazıdır ve router veya tekrarlayıcı olarak çalışmaz.

Home Assistant ile çalışır mı?

Evet. Uyumlu koordinatör üzerinden ZHA veya Zigbee2MQTT ile kullanılabilir.

Matter destekli mi?

Doğrudan Matter desteği yoktur. Uyumlu bir Matter Bridge üzerinden farklı ekosistemlere aktarılabilir.

Dimleme yapabilir mi?

Hayır. Yalnızca bağlı aydınlatmayı açar veya kapatır.

Kurulumu kim yapmalıdır?

Şebeke gerilimi ve sabit tesisat bağlantıları nedeniyle montaj yetkin elektrik personeli tarafından gerçekleştirilmelidir.
