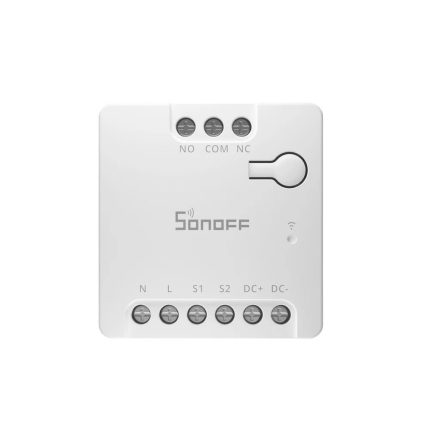

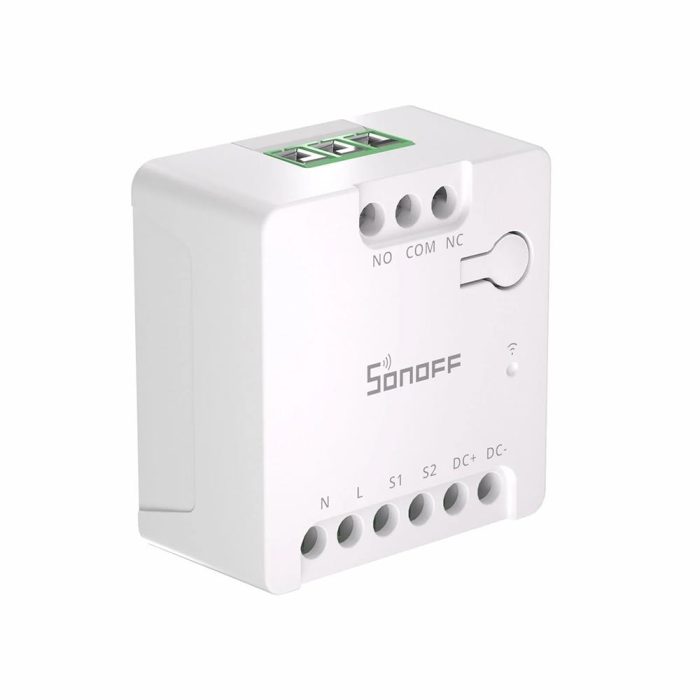

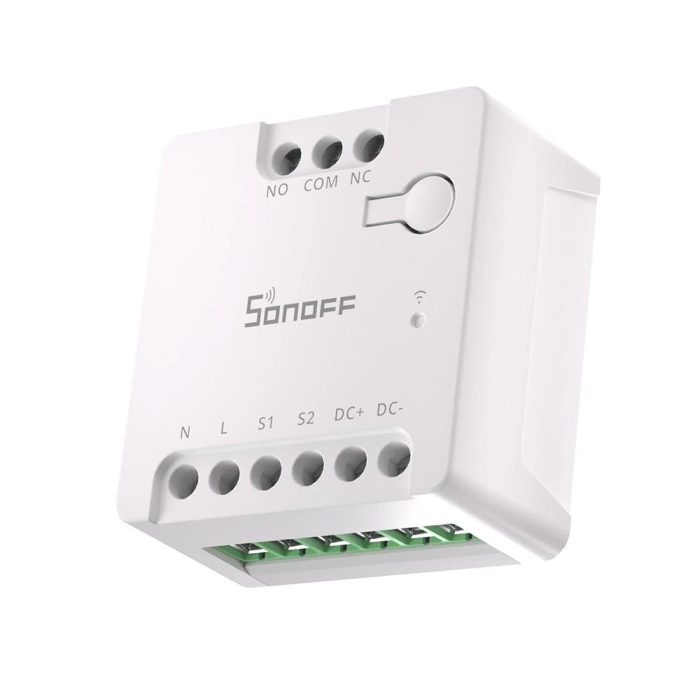

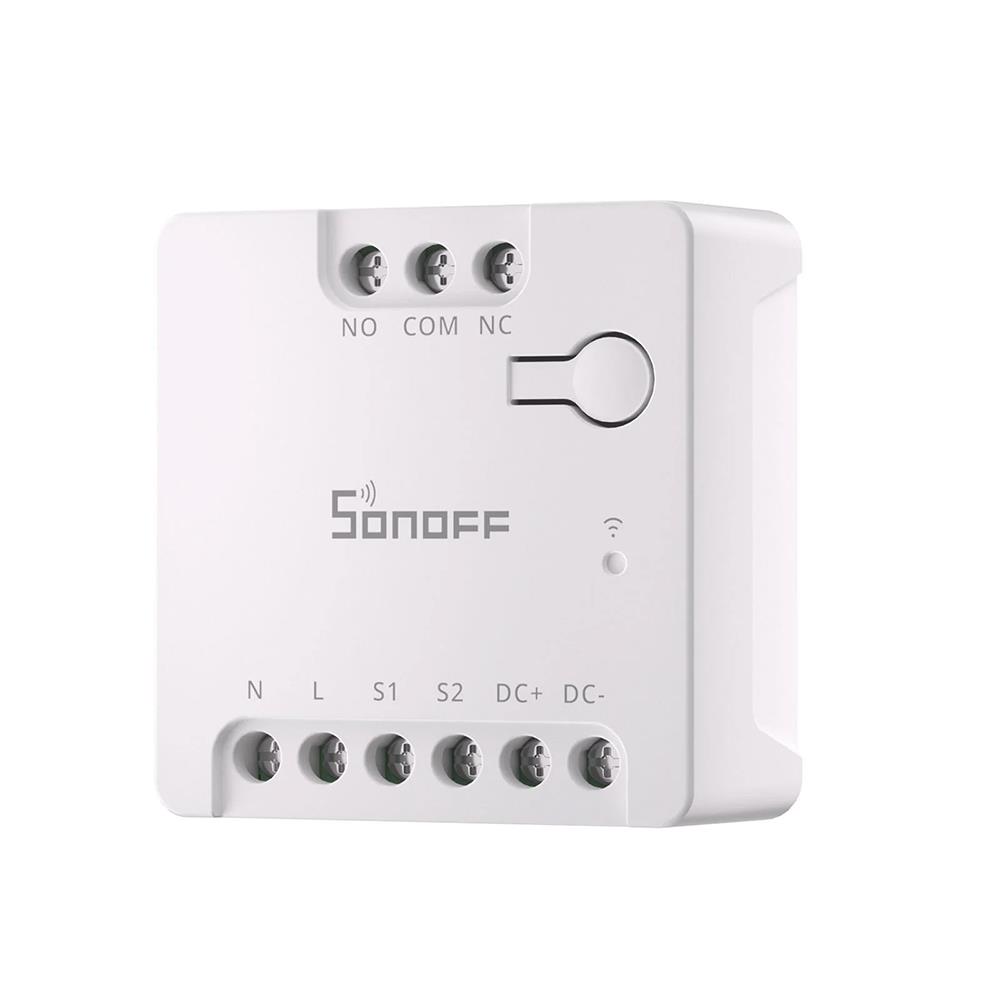

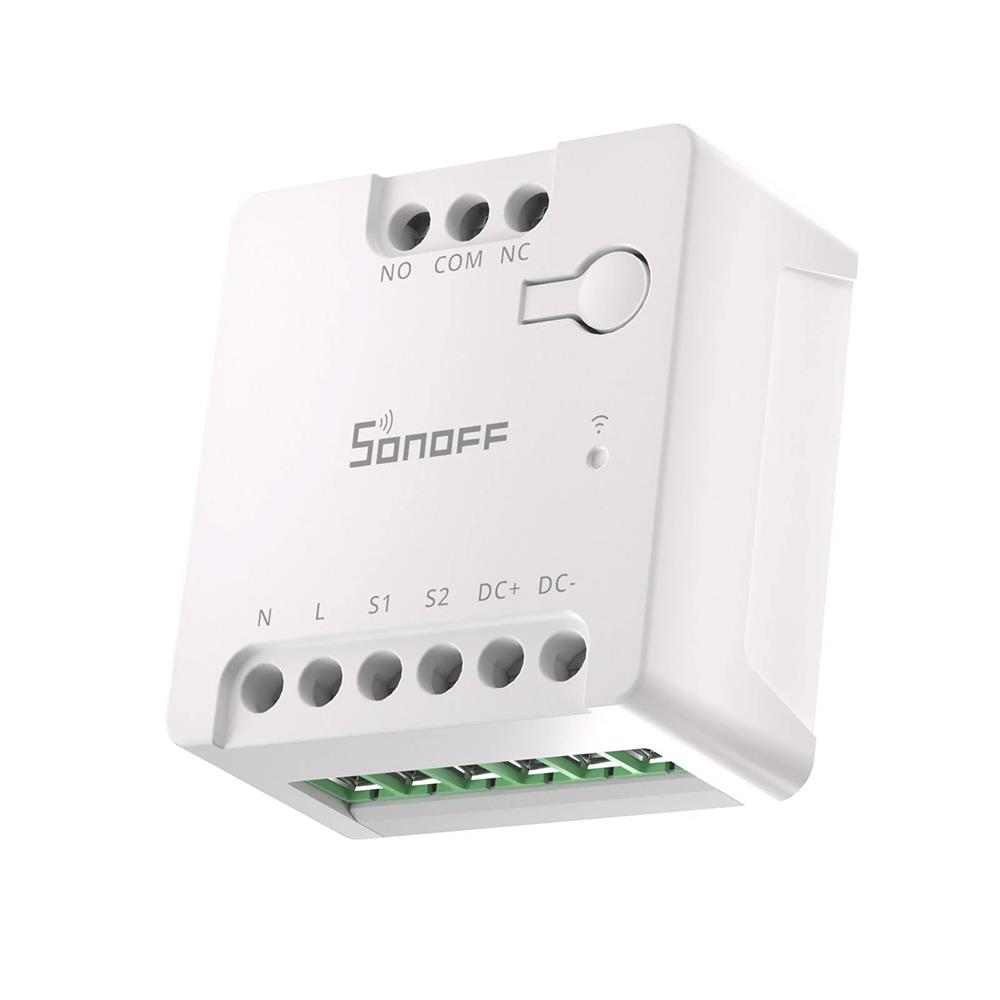

Sonoff MINI-D Matter Wi-Fi Kuru Kontak Akıllı Röle

Neden SONOFF MINI-D Tercih Edilmeli?

SONOFF MINI-D, elektrikli yüke şebeke gerilimi aktaran standart akıllı rölelerden farklı olarak gerçek potansiyelsiz kontak çıkışı sunar.

Cihazı çalıştıran AC veya DC besleme ile NO, NC ve COM çıkış terminalleri elektriksel olarak birbirinden ayrıdır. Böylece yalnızca kısa devre edilmiş bir buton kontağıyla çalışan kombi, garaj kapısı, erişim kontrolü ve otomasyon girişleri kontrol edilebilir.

NO ve NC seçeneklerinin birlikte bulunması, sistemin normalde açık veya normalde kapalı çalışma mantığına göre bağlantı yapılmasını sağlar.

100–240V AC ve 12–48V DC besleme seçenekleri; ev otomasyonu, güvenlik sistemleri, pano uygulamaları ve düşük gerilimli kontrol devrelerinde esnek kurulum sunar. AC ve DC besleme aynı anda kullanılmamalıdır.

Matter uyumluluğu sayesinde ürün yalnızca eWeLink ile sınırlı kalmaz. Uygun Matter kontrolörü üzerinden farklı markalardaki akıllı ev cihazlarıyla yerel ve platformlar arası otomasyonlar oluşturulabilir.

Öne Çıkan Özellikler

• Kuru kontak çıkışı: Kontrol edilen devreye kendi besleme gerilimini aktarmaz.
• NO, NC ve COM: Normalde açık ve normalde kapalı bağlantı seçenekleri sunar.
• AC besleme: 100–240V AC, 50/60Hz ile çalıştırılabilir.
• DC besleme: 12–48V DC güç kaynağıyla kullanılabilir.
• Matter desteği: Farklı akıllı ev platformlarına standart protokolle eklenebilir.
• 2.4GHz Wi-Fi: eWeLink kullanımı için doğrudan kablosuz yönlendiriciye bağlanır.
• Harici anahtar girişi: S1 ve S2 terminalleriyle fiziksel kontrol sağlar.
• İki anahtar tipi: Kalıcı aç-kapa anahtarı ve yaylı butonu destekler.
• Zamanlama: Kontağı belirlenen gün ve saatlerde otomatik kontrol edebilir.
• Inching modu: Kontağı belirlenen sürenin sonunda otomatik bırakabilir.
• Akıllı sahne: Sensörler ve diğer akıllı cihazlarla otomasyon oluşturabilir.
• Kompakt tasarım: Uygun bağlantı kutusu veya elektrik panosuna monte edilebilir.

Kullanım Alanları

SONOFF MINI-D Ne İşe Yarar?

SONOFF MINI-D, NO veya NC kontak terminalini COM terminaline bağlayarak kontrol edilen sisteme potansiyelsiz bir anahtarlama sinyali gönderir.

Bu çalışma şekli, bir duvar butonuna basıldığında iki kontrol terminalinin kısa süreli birleştirilmesiyle çalışan garaj kapısı ve erişim sistemleri için uygundur.

Kombi ve termostat uygulamalarında MINI-D, yalnızca cihaz üreticisinin kuru kontak termostat girişine bağlanmalıdır. Şebeke gerilimi taşıyan kombi terminallerine bağlanmamalıdır.

Ürün ayrıca belirtilen sınırlar içinde düşük güçlü DC motor ve solenoid valfleri doğrudan kontrol edebilir. Yüksek güçlü cihazlar ise uygun bir kontaktör üzerinden kumanda edilmelidir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. AC veya DC beslemelerden birini kullanın: İki besleme türü aynı anda bağlanmamalıdır.
2. Şebeke bağlantısını elektrik uzmanına yaptırın: 100–240V AC terminallerinde ölümcül gerilim bulunabilir.
3. Çıkışa AC yük bağlamayın: NO, NC ve COM çıkışı AC cihazları doğrudan anahtarlamak için kullanılmamalıdır.
4. Kuru kontak girişini doğrulayın: Kontrol edilecek cihazın kullanım kılavuzunda potansiyelsiz kontak desteği bulunmalıdır.
5. DC yük sınırlarını aşmayın: Rezistif yükte 24V DC / 2A, motor yükünde 12/24V DC / 8W sınırı geçilmemelidir.
6. Kontaktör bobinini kontrol edin: Bobin gerilimi, akımı ve AC/DC yapısı MINI-D çıkışıyla uyumlu olmalıdır.
7. Koruma cihazı kullanın: Üretici cihaz beslemesinden önce uygun 10A MCB veya RCBO belirtir.
8. Kontrol devresini koruyun: Üretici MINI-D kontrol devresinde 3A aşırı akım koruması kullanılmasını belirtir.
9. Yalnızca 2.4GHz Wi-Fi kullanın: Cihaz 5GHz Wi-Fi ağına doğrudan bağlanmaz.
10. Montaj kutusunda yeterli alan bırakın: İletkenler terminallere veya röle gövdesine mekanik baskı yapmamalıdır.

Kuru Kontak Nedir?

Kuru kontak, rölenin kontrol ettiği çıkış terminallerinde röleye ait herhangi bir besleme geriliminin bulunmaması anlamına gelir.

MINI-D açıldığında COM ile NO terminali birleşir. Röle kapalı durumdayken ise COM ile NC terminali bağlantılıdır.

Bu yapı, yalnızca iki kontrol terminalinin kısa devre edilmesiyle çalışan sistemlere güvenli bir tetikleme sinyali gönderilmesini sağlar.

Kuru kontak terimi, kontaklara sınırsız gerilim veya akım bağlanabileceği anlamına gelmez. Üreticinin gerilim, akım ve yük sınırlarına uyulmalıdır.

NO, NC ve COM Terminalleri

COM, kuru kontak rölesinin ortak terminalidir.

NO, röle normal durumda açıkken COM’dan ayrıdır. Röle etkinleştirildiğinde COM ile NO birleşir.

NC, röle normal durumda kapalıyken COM ile bağlantılıdır. Röle etkinleştirildiğinde COM ile NC bağlantısı kesilir.

Kullanılacak terminal çifti kontrol edilen sistemin normal çalışma ve arıza güvenliği gereksinimine göre seçilmelidir.

AC ve DC Besleme Seçenekleri

MINI-D, L ve N terminalleri üzerinden 100–240V AC ile beslenebilir.

Düşük gerilimli sistemlerde DC+ ve DC− terminalleri üzerinden 12–48V DC besleme kullanılabilir.

AC ve DC terminalleri aynı anda enerjilendirilmemelidir. Kurulumda yalnızca bir besleme yöntemi seçilmelidir.

Besleme geriliminin seçilmesi, kuru kontak çıkışına otomatik olarak aynı gerilimin aktarılacağı anlamına gelmez.

Kombi ve Termostat Kontrolü

MINI-D, üreticisi tarafından potansiyelsiz oda termostatı girişini desteklediği belirtilen kombilerle kullanılabilir.

Kombinin termostat giriş terminalleri COM ve NO veya gerekli çalışma mantığına göre COM ve NC terminallerine bağlanır.

Kombi üzerindeki köprü kablosu yalnızca cihaz üreticisinin bağlantı şemasına göre çıkarılmalıdır. 230V taşıyan termostat terminalleri kuru kontak giriş olarak kabul edilmemelidir.

Sıcaklığa göre otomatik kontrol için ayrıca sıcaklık sensörü ve uygun otomasyon kuralı gerekir. MINI-D’nin kendi sıcaklık ölçüm özelliği bulunmaz.

Garaj Kapısı Kontrolü

MINI-D, duvar butonunun iki terminalini kısa süreli birleştirerek çalışan uyumlu garaj kapısı motorlarını kontrol edebilir.

Uyumluluğu doğrulamak için motorun duvar butonu terminalleri, motor üreticisinin talimatlarına uygun şekilde kısa süreli olarak birleştirilebilir. Motor hareket ediyorsa kuru kontak tetiklemesiyle uyumludur.

Garaj kapısı uygulamasında eWeLink içindeki Inching modu etkinleştirilerek kontak kısa bir süre sonra otomatik olarak bırakılmalıdır.

MINI-D garaj kapısının gerçekten açık veya kapalı olduğunu algılamaz. Durum takibi için ayrıca kapı/pencere sensörü veya uygun limit kontağı kullanılmalıdır.

Inching Modu Nedir?

Inching modu, röle kontağı etkinleştirildikten sonra belirlenen sürenin sonunda otomatik olarak önceki durumuna dönmesini sağlar.

Garaj kapısı, giriş kapısı veya butonla tetiklenen kontrol panellerinde fiziksel butona kısa süre basma davranışını taklit etmek için kullanılabilir.

Kontak süresi, kontrol edilen sistemin üreticisi tarafından belirtilen buton basma süresine göre ayarlanmalıdır.

Düşük Güçlü DC Motor ve Solenoid Kontrolü

MINI-D, 12V veya 24V DC ile çalışan ve gücü 8W’ı aşmayan küçük motor ya da solenoid valfleri doğrudan kontrol edebilir.

Motorun nominal gücünün yanında ilk hareket akımı da dikkate alınmalıdır. Kalkış akımı röle sınırını aşıyorsa doğrudan bağlantı yapılmamalıdır.

Endüktif DC yüklerde ters gerilim darbesini sınırlamak için yüke uygun koruma diyodu veya üreticinin önerdiği bastırma elemanı kullanılmalıdır.

Kontaktör ile Yüksek Güç Kontrolü

Yüksek güçlü aydınlatma, pompa, motor, ısıtma veya iklimlendirme sistemleri MINI-D üzerinden doğrudan beslenmemelidir.

MINI-D, uygun bir kontaktörün düşük güçlü kumanda devresini kontrol ederek yüksek güçlü yükün kontaktör üzerinden anahtarlanmasını sağlayabilir.

Kontaktör bobininin AC veya DC gerilimi, çektiği akım ve güç değeri MINI-D çıkış sınırları içinde olmalıdır.

Motor koruma şalteri, termik röle, otomatik sigorta ve kaçak akım koruması uygulamanın gereksinimlerine göre ayrıca seçilmelidir.

Harici Anahtar Bağlantısı

S1 ve S2 terminalleri, MINI-D’nin fiziksel bir duvar anahtarı veya yaylı butonla kontrol edilmesini sağlar.

Fabrika çıkışında kalıcı rocker anahtar modu etkindir. Cihaz düğmesine art arda üç kez basılarak momentary yani yaylı buton moduna geçilebilir.

Harici anahtar bağlantısı yalnızca üreticinin bağlantı şemasına göre yapılmalı; S1 ve S2 terminallerine harici şebeke gerilimi uygulanmamalıdır.

Matter ile Kullanım

MINI-D, Matter QR kodu taranarak desteklenen akıllı ev platformlarına eklenebilir.

Apple Home, Google Home, Amazon Alexa ve SmartThings ekosistemlerinde kullanılan telefon, hoparlör, panel veya hub’ın Matter kontrolörü özelliğini desteklemesi gerekir.

Matter üzerinden temel açma-kapama ve otomasyon işlevleri kullanılabilir. Gelişmiş cihaz ayarlarının tamamı her Matter platformunda görünmeyebilir.

Home Assistant kullanımında sistemde çalışan bir Matter Server ve uygun yerel ağ altyapısı gerekir.

eWeLink ile Kullanım

eWeLink kullanımında MINI-D doğrudan 2.4GHz Wi-Fi ağına bağlanır ve ayrıca Zigbee ya da RF köprüsü gerektirmez.

Uygulama üzerinden uzaktan açma-kapama, zamanlama, Inching, akıllı sahne ve cihaz paylaşımı gibi işlevler kullanılabilir.

İlk kurulum sırasında cihaz düğmesine yaklaşık beş saniye basılı tutularak eşleştirme modu başlatılır.

Enerji Ölçümü Yapar mı?

SONOFF MINI-D akım, gerilim, anlık güç veya toplam elektrik tüketimini ölçmez.

Uygulamada yalnızca röle kontağının komut durumu ve desteklenen otomasyon seçenekleri görüntülenir.

Enerji tüketiminin izlenmesi gereken uygulamalarda ayrıca uygun bir enerji ölçer kullanılmalıdır.

Kapının Açık veya Kapalı Olduğunu Gösterir mi?

MINI-D yalnızca röle kontağının tetiklenmesini sağlar; garaj veya bahçe kapısının fiziksel konumunu ölçmez.

Kapının gerçek açık-kapalı durumunu izlemek için ayrıca manyetik kapı sensörü, limit anahtarı veya motor kontrol panelinin durum çıkışı kullanılmalıdır.

Sadece röle durumuna bakılarak kapının konumu hakkında kesin karar verilmemelidir.

SONOFF MINI-D Hangi Sistemlerle Kullanılabilir?

Ürün; eWeLink, Apple Home, Google Home, Amazon Alexa, Samsung SmartThings ve Home Assistant gibi Matter uyumlu sistemlerle kullanılabilir.

Teknik Referans

SONOFF MINI-D; 100–240V AC veya 12–48V DC besleme, NO/NC/COM kuru kontak çıkışı, 24V DC 2A rezistif yük, 12/24V DC 8W motor yükü, S1–S2 harici anahtar, 2.4GHz Wi-Fi ve Matter desteği sunar. Resmî bilgiler için
SONOFF MINI-D ürün sayfasını
ve
MINI-D kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

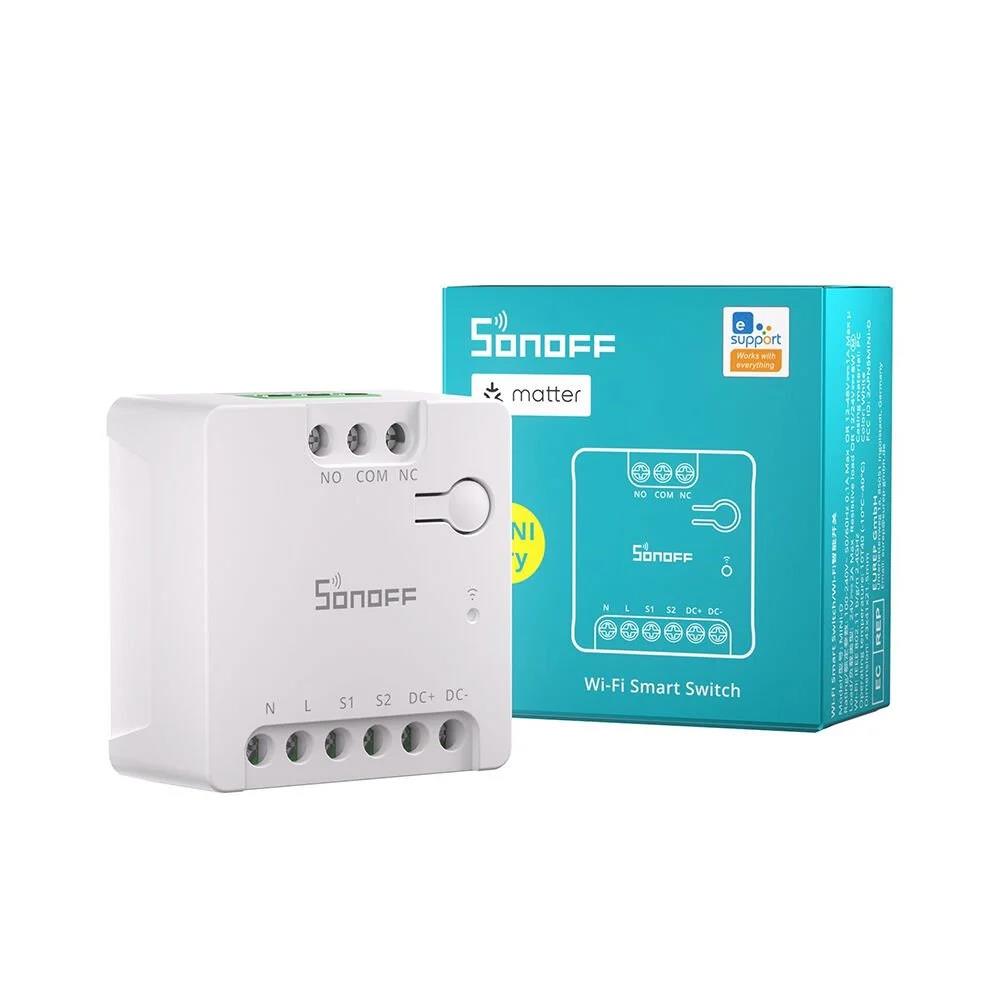

Paket İçeriği

• 1 x SONOFF MINI-D Matter Wi-Fi kuru kontak akıllı röle
• 1 x Hızlı başlangıç ve kullanım kılavuzu

Sık Sorulan Sorular

SONOFF MINI-D ne işe yarar?

Kuru kontakla tetiklenen kombi, garaj kapısı, erişim kontrolü ve kontaktör gibi sistemlerin Wi-Fi veya Matter üzerinden kontrol edilmesini sağlar.

MINI-D gerçek kuru kontak çıkışına sahip mi?

Evet. Cihazda besleme devresinden ayrılmış NO, NC ve COM kuru kontak terminalleri bulunur.

Hangi gerilimlerle beslenebilir?

100–240V AC veya 12–48V DC ile beslenebilir. AC ve DC beslemeler aynı anda kullanılmamalıdır.

Çıkışa 230V AC yük bağlanabilir mi?

Hayır. Üretici çıkış terminallerinde doğrudan AC yük kullanımını desteklemez.

Doğrudan kaç amper DC yük kontrol edebilir?

24V DC rezistif yüklerde maksimum 2A destekler.

DC motor veya solenoid valf kontrol edebilir mi?

Evet. 12V veya 24V DC ile çalışan ve gücü 8W’ı aşmayan uygun motor ve solenoid yüklerde kullanılabilir.

Kombi termostat girişinde kullanılabilir mi?

Evet. Kombinin üreticisi tarafından potansiyelsiz kuru kontak termostat girişi destekleniyorsa kullanılabilir.

Garaj kapısı kontrol edebilir mi?

Evet. Duvar butonu terminallerinin kısa süreli birleştirilmesiyle çalışan uyumlu garaj kapısı motorlarında kullanılabilir.

Garaj kapısının açık veya kapalı olduğunu gösterir mi?

Hayır. MINI-D yalnızca kontak komutu gönderir. Fiziksel kapı durumu için ayrıca kapı sensörü veya limit kontağı gerekir.

Inching modu var mı?

Evet. eWeLink üzerinden kontak belirlenen sürenin sonunda otomatik bırakılacak şekilde ayarlanabilir.

Harici duvar anahtarı bağlanabilir mi?

Evet. S1 ve S2 terminalleri kalıcı aç-kapa anahtarını veya yaylı butonu destekler.

Matter desteği var mı?

Evet. MINI-D, Wi-Fi üzerinden çalışan Matter uyumlu bir akıllı röledir.

Matter kullanmak için hub gerekir mi?

Kullanılan platforma göre Matter kontrolörü veya uyumlu bir hub gerekebilir.

eWeLink için hub gerekir mi?

Hayır. MINI-D doğrudan 2.4GHz Wi-Fi ağına bağlanır.

Enerji tüketimini ölçer mi?

Hayır. Akım, güç ve toplam enerji tüketimi ölçümü bulunmaz.

Yüksek güçlü cihazları kontrol edebilir mi?

Doğrudan kontrol etmemelidir. Yüksek güçlü cihazlar uygun bir kontaktör üzerinden kumanda edilmelidir.

Dış ortamda kullanılabilir mi?

Hayır. Ürün kuru iç mekân ve uygun elektrik muhafazası içinde kullanım için tasarlanmıştır.
