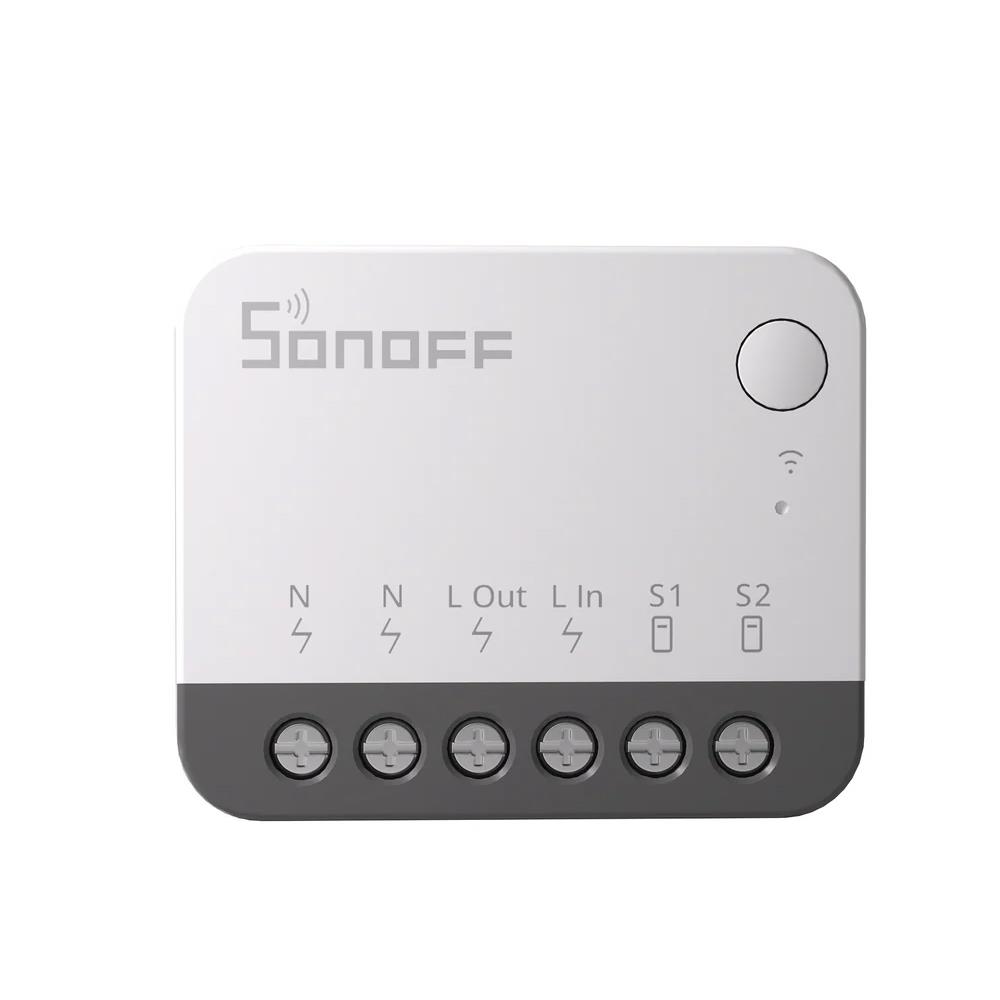

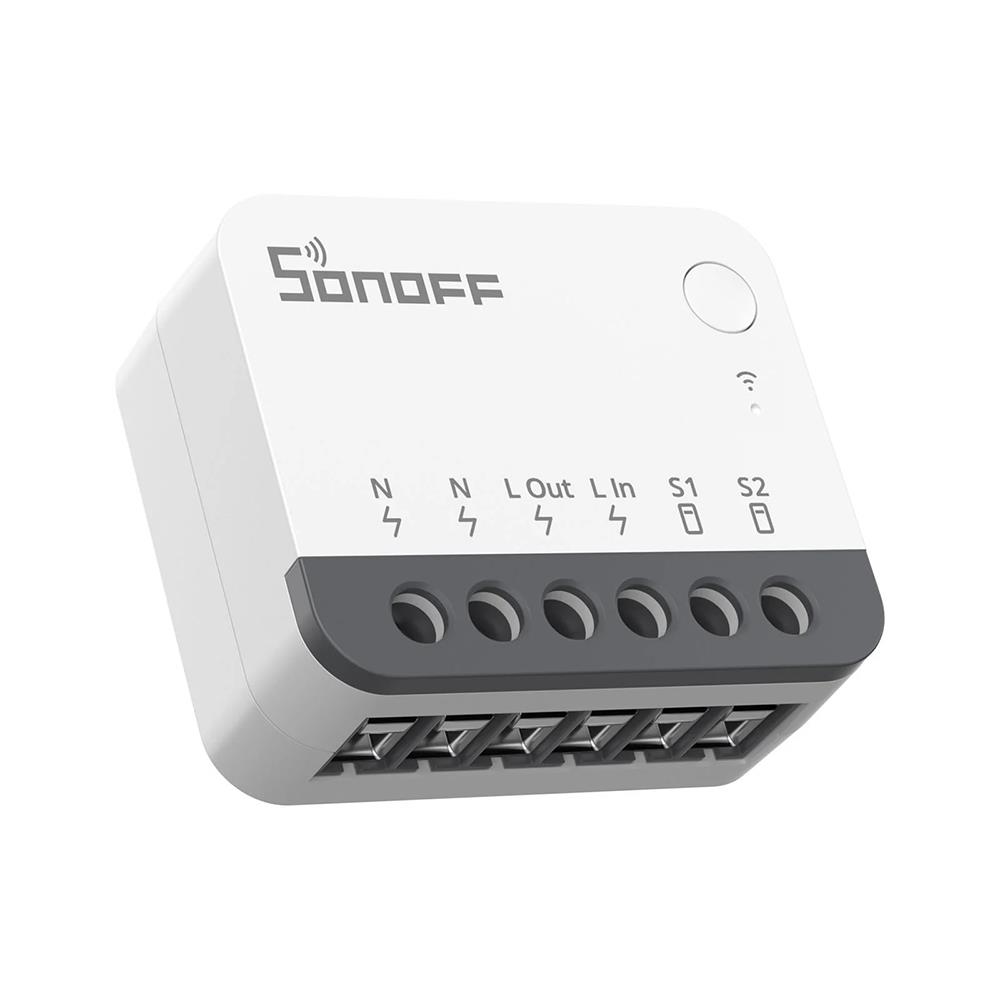

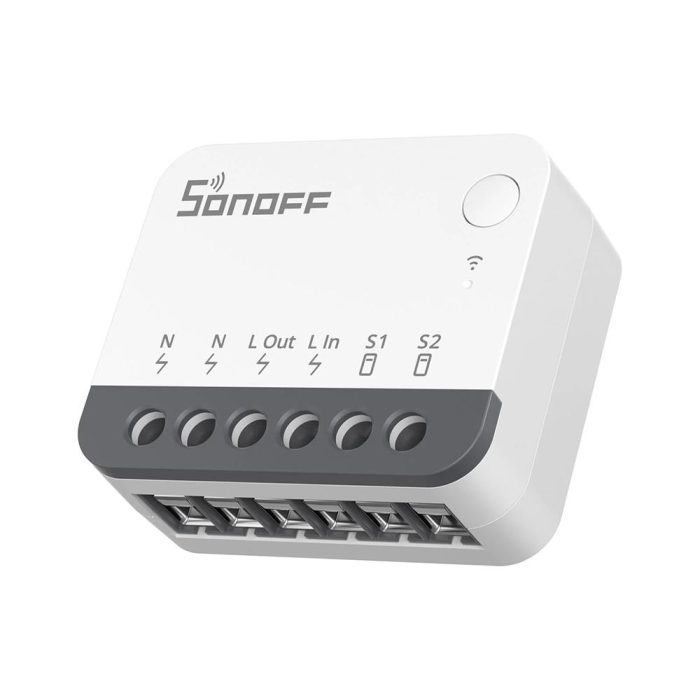

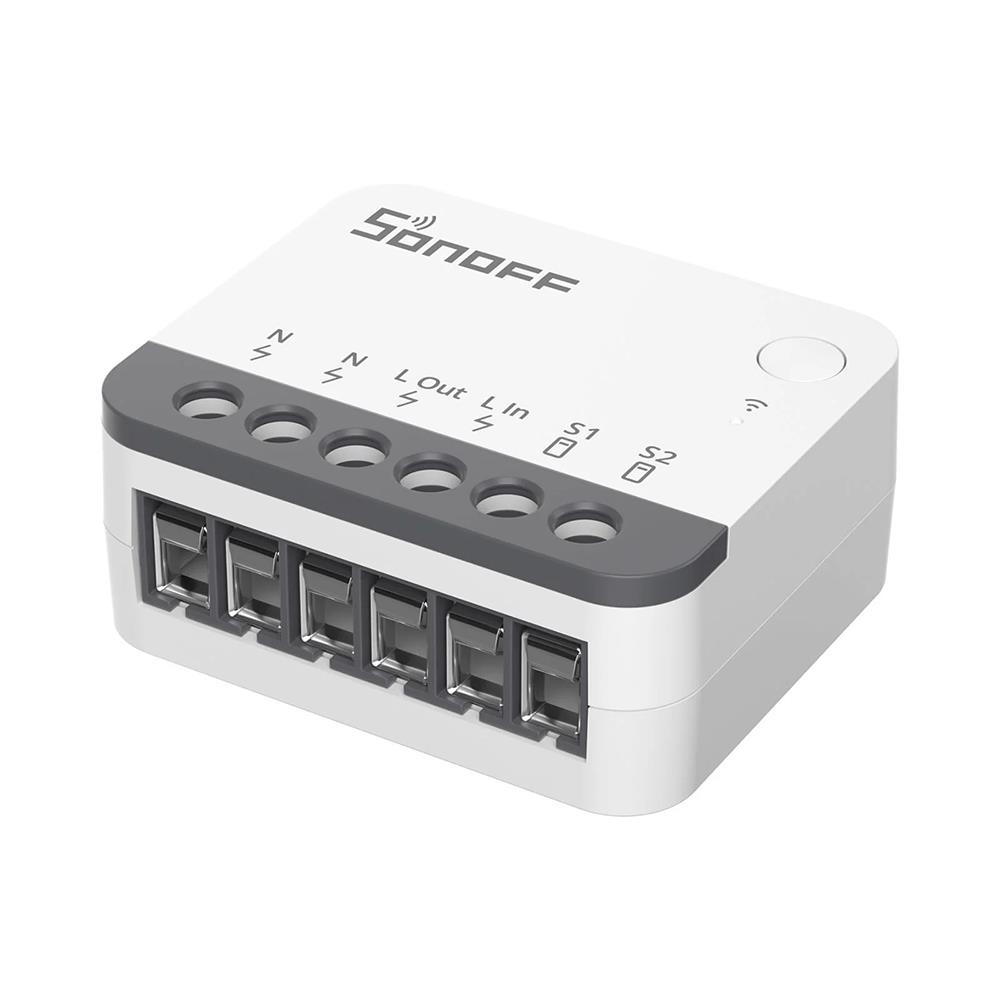

Sonoff ZBMINIR2 Zigbee Akıllı Röle

Neden SONOFF ZBMINIR2 Tercih Edilmeli?

SONOFF ZBMINIR2, klasik duvar anahtarının arkasına veya uygun bir bağlantı kutusuna yerleştirilerek mevcut elektrik tesisatına akıllı kontrol ekler.

39,5 × 33 × 16,8mm ölçülerindeki kompakt gövdesi, Avrupa tipi yuvarlak kasalar ile 86 ve 120 tipi montaj kutularında daha kolay yerleşim sağlar. Montaj kutusunda iletkenler ve röle için yeterli boşluk bulunmalıdır.

S1 ve S2 harici anahtar terminalleri; kalıcı aç-kapa anahtarı, yaylı buton, SPDT anahtar ve uygun kontak çıkışlı anahtarlarla kullanılabilir. Böylece uygulama kontrolü eklenirken fiziksel kullanım korunur.

Detach Relay modu etkinleştirildiğinde harici anahtarın hareketi röle çıkışını doğrudan değiştirmez. Bu yapı, sürekli enerji altında kalması gereken uygun akıllı ampullerle sahne otomasyonları oluşturulmasına yardımcı olur.

Sürekli şebeke beslemesiyle çalışan ZBMINIR2 aynı zamanda Zigbee Router görevi görür. Turbo Mod etkinleştirildiğinde Zigbee yayın gücü artırılarak uzak noktalardaki cihazlarla daha kararlı iletişim hedeflenebilir.

Öne Çıkan Özellikler

• Tek kanal: Bir elektrik devresini açıp kapatır.
• 10A kapasite: Rezistif yüklerde maksimum 10A destekler.
• 100–240V AC: Geniş şebeke gerilimi aralığında çalışır.
• Zigbee 3.0: Uyumlu hub ve koordinatörlerle düşük gecikmeli iletişim kurar.
• Harici anahtar girişi: Mevcut fiziksel anahtarın kullanılmasını sağlar.
• Çoklu anahtar tipi: Kalıcı anahtar, yaylı buton ve SPDT anahtarları destekler.
• Detach Relay: Anahtar girişini röle çıkışından ayırabilir.
• Zigbee Router: Mesh ağındaki diğer Zigbee cihazlarının mesajlarını aktarabilir.
• Turbo Mod: Zigbee iletişim mesafesini artırmayı hedefler.
• Gecikmeli açılış: Elektrik geri geldiğinde yükün gecikmeli çalışmasını sağlar.
• Inching modu: Röleyi belirlenen sürenin sonunda otomatik kapatabilir.
• Açık platform uyumu: Home Assistant sistemlerinde kullanılabilir.

Kullanım Alanları

SONOFF ZBMINIR2 Ne İşe Yarar?

SONOFF ZBMINIR2, elektrik hattına seri bağlanarak uygun bir elektrikli yükün enerji beslemesini açar veya kapatır.

Röle; bağlı Zigbee uygulaması, mevcut duvar anahtarı, zamanlama, akıllı sahne, grup kontrolü veya desteklenen sesli asistan üzerinden yönetilebilir.

Ürün yalnızca elektrik beslemesini anahtarlar. Lambanın parlaklığını değiştirmez, elektrik tüketimini ölçmez ve motor yön kontrolü yapmaz.

L Out terminali röle açıkken bağlı yüke şebeke fazını aktarır. Bu nedenle kombi, garaj kapısı ve düşük gerilimli kontrol kartı gibi kuru kontak isteyen sistemlere doğrudan bağlanmamalıdır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Nötr hattını kontrol edin: ZBMINIR2 nötr bağlantısı bulunmayan tesisatlarda çalışmaz.
3. Zigbee hub kullanın: Ürün doğrudan Wi-Fi ağına veya telefona bağlanmaz.
4. 10A sınırını aşmayın: Maksimum değer yalnızca rezistif yükler için belirtilmiştir.
5. S1 ve S2’ye gerilim uygulamayın: Bu terminallere nötr veya koruma topraklaması bağlanmamalıdır.
6. Kuru kontak olarak kullanmayın: L Out terminali bağlı yüke şebeke fazını aktarır.
7. Kalkış akımını değerlendirin: LED sürücü, motor ve elektronik güç kaynakları yüksek ilk akım çekebilir.
8. Montaj kutusunda boşluk bırakın: İletkenler röle gövdesine ve terminallere baskı yapmamalıdır.
9. Zigbee sinyalini test edin: Metal kutu ve kalın duvarlar iletişim mesafesini azaltabilir.
10. Turbo Mod’u gerektiğinde kullanın: Normal çalışma yeterliyse daha yüksek yayın gücü kullanılması gerekli değildir.

Detach Relay Modu Nedir?

Detach Relay modu, S1–S2 harici anahtar girişinin röle çıkışını doğrudan değiştirmesini engeller.

Bu modda fiziksel anahtar hareket ettirildiğinde bağlı yükün enerjisi kesilmeden desteklenen bir otomasyon veya sahne tetiklenebilir.

Özellikle sürekli elektrik altında kalması gereken uygun akıllı ampullerde, fiziksel duvar anahtarının sahne kumandası olarak kullanılmasına yardımcı olur.

Harici Duvar Anahtarıyla Kullanım

Mevcut duvar anahtarı S1 ve S2 terminallerine bağlanarak fiziksel kontrol korunabilir.

ZBMINIR2; kalıcı aç-kapa anahtarını, yaylı butonu ve iki noktadan kontrol uygulamalarında kullanılan SPDT anahtarı destekler.

Harici anahtar türü cihaz düğmesine art arda üç kez basılarak değiştirilebilir. Bağlantı mutlaka üreticinin şemasına uygun yapılmalıdır.

Zigbee Router ve Turbo Mod

ZBMINIR2 sürekli şebeke enerjisiyle çalıştığı için Zigbee Router olarak diğer cihazların mesajlarını koordinatöre aktarabilir.

Üretici, rölenin Zigbee mesh ağı içinde 64 adede kadar son cihazın iletişimine katkı sağlayabildiğini belirtir. Gerçek kapasite Zigbee hub’a, ağ topolojisine ve bağlı cihazlara göre değişebilir.

Turbo Mod, Zigbee yayın gücünü artırmayı hedefler. Üretici laboratuvar testinde açık ve engelsiz ortamda 200 metreye kadar iletişim mesafesi ölçmüştür; bina içindeki gerçek mesafe daha düşük olacaktır.

Gecikmeli Açılış ve Inching Modu

Gecikmeli açılış, elektrik kesintisinden sonra birden fazla yükün aynı anda devreye girmesini önlemeye yardımcı olur.

Inching modu ise röle açıldıktan sonra belirlenen sürenin sonunda çıkışın otomatik olarak kapanmasını sağlar.

Kullanılabilen süre ve yapılandırma seçenekleri bağlı Zigbee hub ve otomasyon platformuna göre değişebilir.

Home Assistant ile Kullanım

SONOFF ZBMINIR2, uyumlu bir Zigbee koordinatörü üzerinden Home Assistant sistemine eklenebilir.

ZHA veya Zigbee2MQTT üzerinden röle kontrolü, fiziksel anahtar olayları, güç açılış durumu ve desteklenen diğer ayarlar otomasyonlarda kullanılabilir.

Detach Relay, Turbo Mod ve gelişmiş ayarların kullanılabilirliği koordinatör, firmware ve entegrasyon sürümüne göre değişebilir.

SONOFF ZBMINIR2 Hangi Sistemlerle Kullanılabilir?

Ürün; uyumlu SONOFF Zigbee merkezleri, üçüncü taraf Zigbee 3.0 hub’lar ve Home Assistant koordinatörleriyle kullanılabilir. Sesli kontrol desteği kullanılan hub ve platform entegrasyonuna bağlıdır.

Teknik Referans

SONOFF ZBMINIR2; 100–240V AC besleme, maksimum 10A rezistif yük, S1–S2 harici anahtar girişi, Detach Relay, Inching, gecikmeli açılış, Zigbee Router ve Turbo Mod özellikleri sunar. Resmî bilgiler için
SONOFF ZBMINIR2 ürün sayfasını
ve
ZBMINIR2 kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

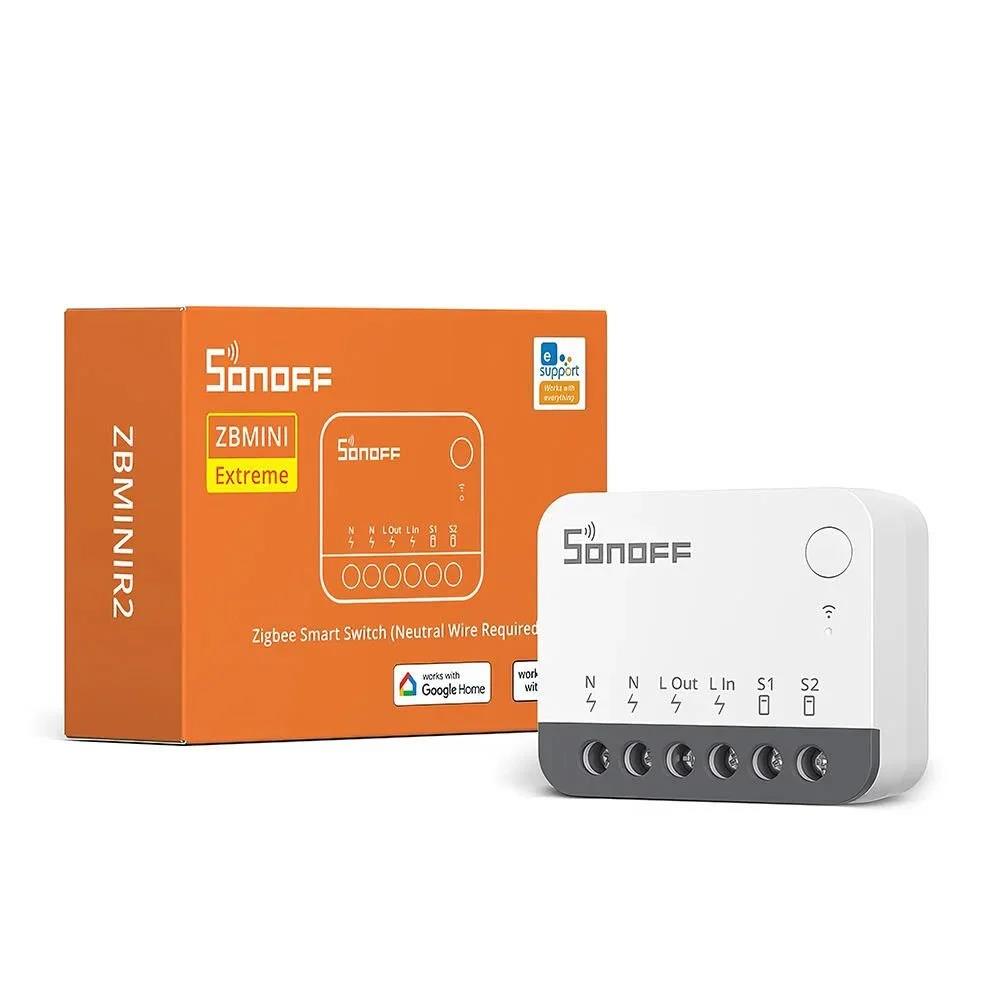

• 1 x SONOFF ZBMINIR2 Zigbee akıllı röle
• 1 x Kullanım kılavuzu

Sık Sorulan Sorular

SONOFF ZBMINIR2 ne işe yarar?

Mevcut fiziksel anahtara Zigbee üzerinden uzaktan kontrol, zamanlama ve otomasyon özellikleri ekleyen tek kanallı akıllı röledir.

Nötr hattı gerekir mi?

Evet. ZBMINIR2’nin çalışması için faz ve nötr bağlantısı gerekir.

Zigbee hub gerekir mi?

Evet. Uygulama kontrolü ve otomasyonlar için uyumlu bir Zigbee hub veya koordinatör gerekir.

Maksimum kaç amper destekler?

Rezistif yüklerde maksimum 10A ve 240V AC’de 2400W destekler.

Fiziksel duvar anahtarı bağlanabilir mi?

Evet. S1 ve S2 terminallerine kalıcı anahtar, yaylı buton veya uygun SPDT anahtar bağlanabilir.

Enerji ölçümü yapar mı?

Hayır. Akım, anlık güç veya toplam enerji tüketimi ölçümü bulunmaz.

Zigbee ağını güçlendirir mi?

Evet. Sürekli enerjili bir Zigbee Router olarak uyumlu mesh ağındaki cihazların mesajlarını aktarabilir.
