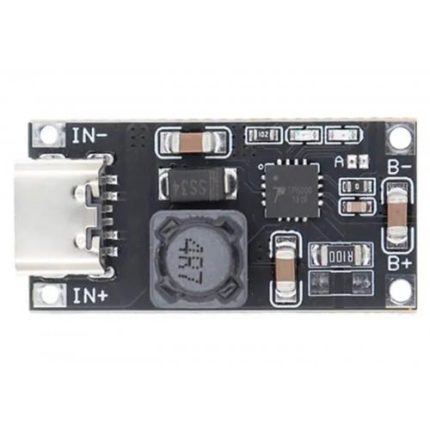

TP5000 1A 3.6V Type-C Modül

Neden TP5000 1A 3.6V Type-C Modül Tercih Edilmeli?

Tek hücreli lityum pil kullanan projelerde doğru şarj devresi seçimi batarya ömrü ve güvenlik açısından önemlidir. TP5000 1A 3.6V Type-C Modül, USB Type-C girişli kompakt yapısıyla 1S batarya projelerine kolay entegre edilir. Kart üzerindeki iki renkli LED göstergesi sayesinde şarjın devam edip etmediği ve tamamlanma durumu kolayca takip edilebilir.

TP5000 entegresinin anahtarlamalı şarj yapısı, klasik lineer şarj devrelerine göre daha verimli çalışma avantajı sunabilir. 1A varsayılan şarj akımı; 18650 hücreler, LiFePO4 hücreler, küçük batarya paketleri, taşınabilir sensör kutuları ve düşük güçlü mobil sistemler için uygun projelerde kullanılabilir. Ancak pil kimyası ve şarj voltajı doğru seçilmeden bağlantı yapılmamalıdır.

Öne Çıkan Özellikler

• TP5000 şarj entegresi: 1S lityum pil şarjı için kullanılan anahtarlamalı şarj yönetim yapısına sahiptir.
• USB Type-C giriş: 5V DC giriş, Type-C port üzerinden sağlanabilir.
• 1S tek hücre desteği: Tek hücreli LiFePO4, Li-ion veya LiPo pil projelerinde kullanılabilir.
• 3.6V fabrika çıkış voltajı: LiFePO4 sınıfı 3.6V tam şarj yapısı için uygundur.

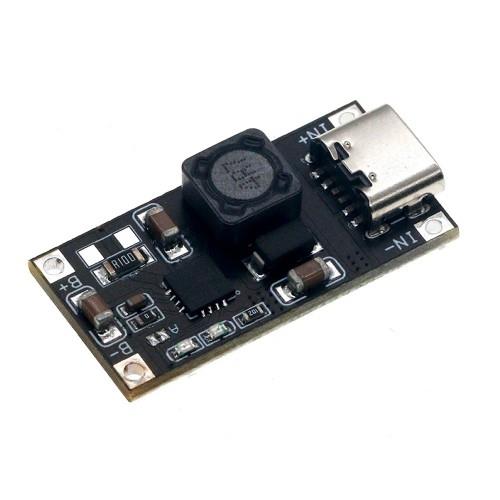

• 4.2V ayar seçeneği: Kart üzerindeki A padleri kısa devre yapılarak standart Li-ion/LiPo 4.2V şarjına ayarlanabilir.
• 1A şarj akımı: Varsayılan 1A şarj akımı ile birçok 1S pil uygulamasında kullanılabilir.
• LED durum göstergesi: Kırmızı LED şarj devam, yeşil LED şarj tamamlandı bilgisini gösterir.

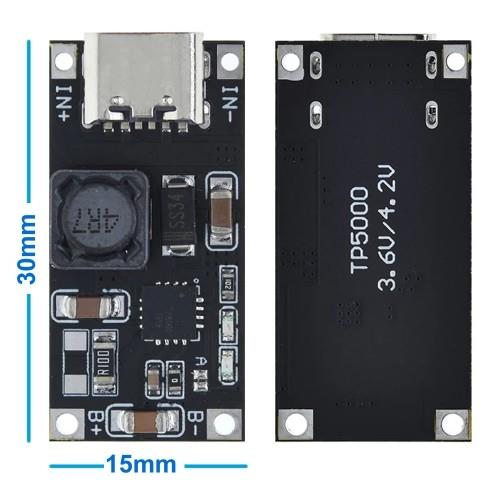

• Kompakt boyut: 15 x 30 mm kart ölçüsüyle küçük kutulu elektronik projelere kolayca entegre edilebilir.

Nerelerde Kullanılır?

TP5000 1A 3.6V Type-C Modül, tek hücreli lityum pil kullanılan projelerde pil şarj devresi olarak kullanılır. USB Type-C girişli yapısı sayesinde modern bağlantı standardı ile küçük ölçekli batarya şarj uygulamalarında pratik kullanım sağlar.

TP5000 Type-C Şarj Modülü Ne İşe Yarar?

TP5000 Type-C şarj modülü, USB Type-C porttan aldığı 5V DC enerjiyi tek hücreli lityum pilin ihtiyaç duyduğu şarj profiline dönüştürür. Şarj süreci pil voltajına göre ön şarj, sabit akım ve sabit voltaj mantığıyla ilerler. Şarj tamamlandığında kart üzerindeki yeşil LED üzerinden durum bilgisi görülebilir.

Modül, doğrudan çok hücreli seri pil paketleri için uygun değildir. Yalnızca 1S tek hücreli yapı içindir. 2S, 3S, 4S veya daha yüksek seri bağlantılı pil paketleri için uygun seri hücre sayısına sahip farklı şarj devreleri ve BMS çözümleri kullanılmalıdır.

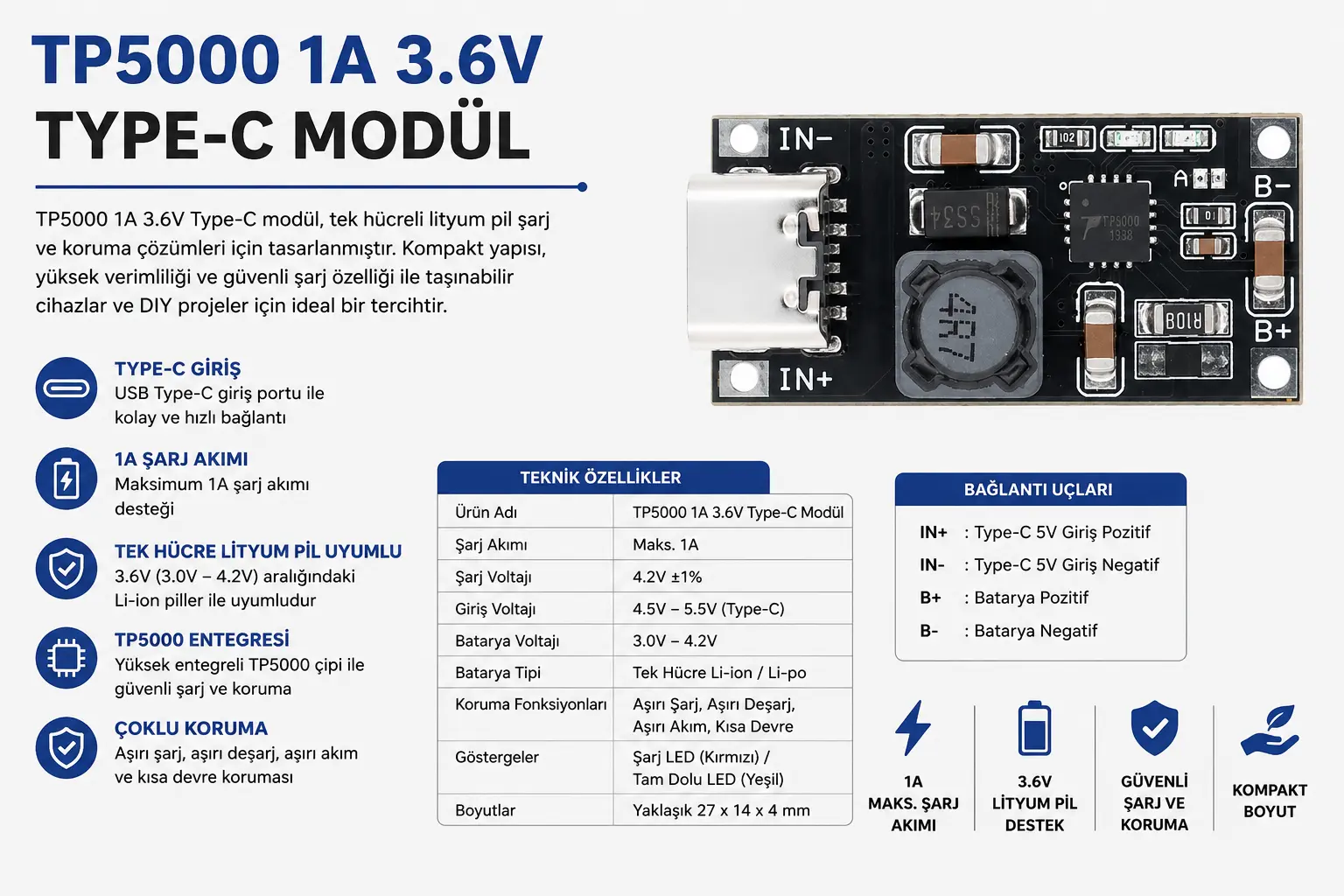

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Pil kimyasını belirleyin: 3.6V LiFePO4 pil ile 4.2V Li-ion/LiPo pil aynı şarj voltajını kullanmaz. Bağlantıdan önce pil kimyası kesinleştirilmelidir.
2. Fabrika çıkış ayarına dikkat edin: Modül fabrika çıkışında 3.6V şarj voltajı ile gelir. Standart 4.2V Li-ion veya LiPo pil için A padleri kısa devre yapılmalıdır.
3. Yalnızca 1S pil kullanın: Bu modül tek hücreli pil şarjı içindir. Seri bağlı 2S, 3S veya 4S batarya paketlerinde kullanılmamalıdır.
4. Type-C girişe 5V verin: USB Type-C giriş yalnızca uygun 5V DC kaynakla beslenmelidir.
5. Şarj akımını pil kapasitesine göre değerlendirin: Varsayılan 1A akım her küçük pil için uygun olmayabilir. Pil üretici değerleri kontrol edilmelidir.
6. Pili bağlamadan önce çıkışı kontrol edin: Özellikle A pad ayarı yapıldıysa pil bağlamadan önce multimetre ile şarj voltajı doğrulanmalıdır.
7. Lehimleme öncesi test edin: Modül projeye kalıcı lehimlenmeden önce test kabloları ile çalışma kontrolü yapılmalıdır.

TP5000 ile TP4056 Arasındaki Fark Nedir?

TP4056 modülleri genellikle 1S Li-ion/LiPo piller için yaygın kullanılan lineer şarj modülleridir. TP5000 ise anahtarlamalı şarj yönetim yapısına sahip bir entegredir ve 3.6V LiFePO4 ile 4.2V Li-ion/LiPo şarj seçeneği sunabilir.

TP5000 1A 3.6V Type-C Modül, özellikle 3.6V LiFePO4 pil şarjı veya A pad ayarı sonrası 4.2V Li-ion/LiPo şarjı gereken projelerde tercih edilebilir. Ancak modül BMS yerine geçmez; pil koruması, yük tarafı deşarj koruması ve kısa devre güvenliği proje yapısına göre ayrıca değerlendirilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu TP5000 Type-C lityum pil şarj modülü, 1S LiFePO4 piller, 1S Li-ion piller, 1S LiPo piller, 18650 pil yuvaları, pil koruma devreleri, USB Type-C kablolar, aç-kapa anahtarları, sigorta, multimetre ve küçük batarya kutuları ile birlikte kullanılabilir. Taşınabilir projelerde pil kapasitesi, şarj akımı ve yük akımı birlikte planlanmalıdır.

Teknik Referans

TP5000 entegresinin 4.2V Li-ion ve 3.6V LiFePO4 şarj seçimi, CC/CV şarj yapısı ve koruma özellikleri hakkında daha detaylı bilgi için
TP5000 teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x TP5000 1A 3.6V Type-C Modül

Sık Sorulan Sorular

TP5000 1A 3.6V Type-C Modül nedir?

TP5000 1A 3.6V Type-C Modül, 1S tek hücreli lityum pillerin şarjı için kullanılan, USB Type-C girişli kompakt şarj modülüdür. Fabrika çıkışında 3.6V şarj voltajına ayarlıdır.

Bu modül standart 4.2V Li-ion pil şarj eder mi?

Evet, ancak bunun için kart üzerindeki A padlerinin kısa devre edilerek şarj voltajının 4.2V seviyesine alınması gerekir. Aksi durumda modül 3.6V şarj voltajı ile çalışır.

TP5000 modül kaç hücreli pil için uygundur?

Bu modül yalnızca 1S tek hücreli lityum pil yapıları için uygundur. 2S, 3S, 4S veya daha yüksek seri pil paketlerinde kullanılmamalıdır.

Şarj durumunu nasıl gösterir?

Modül üzerinde iki renkli LED gösterge bulunur. Kırmızı LED şarjın devam ettiğini, yeşil LED ise şarjın tamamlandığını gösterir.

Bu modül BMS yerine geçer mi?

Hayır. TP5000 modül pil şarj devresidir. Yük tarafı aşırı deşarj koruması, kısa devre güvenliği ve batarya koruma fonksiyonları için proje ihtiyacına göre ayrıca uygun BMS veya pil koruma devresi kullanılmalıdır.
