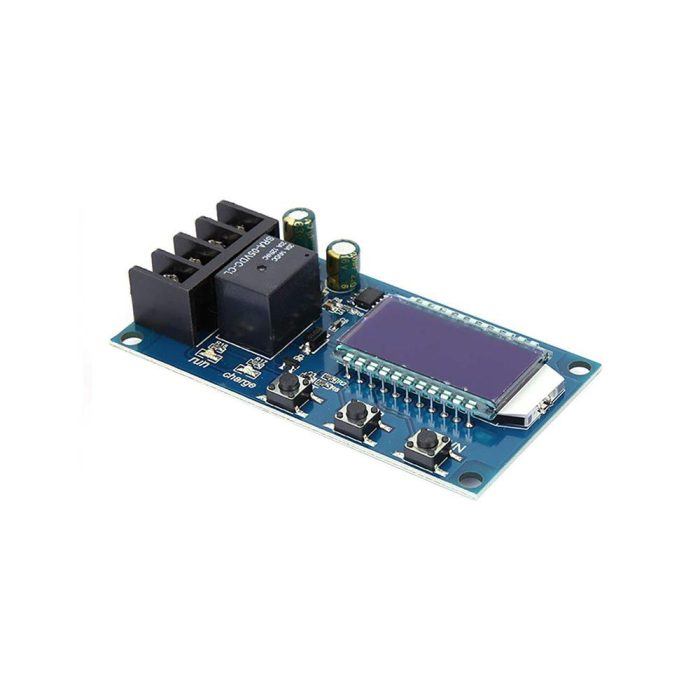

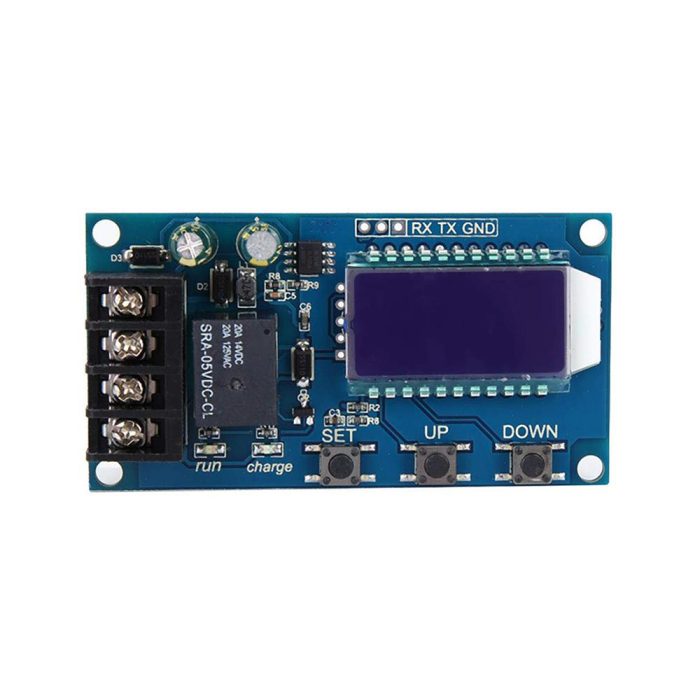

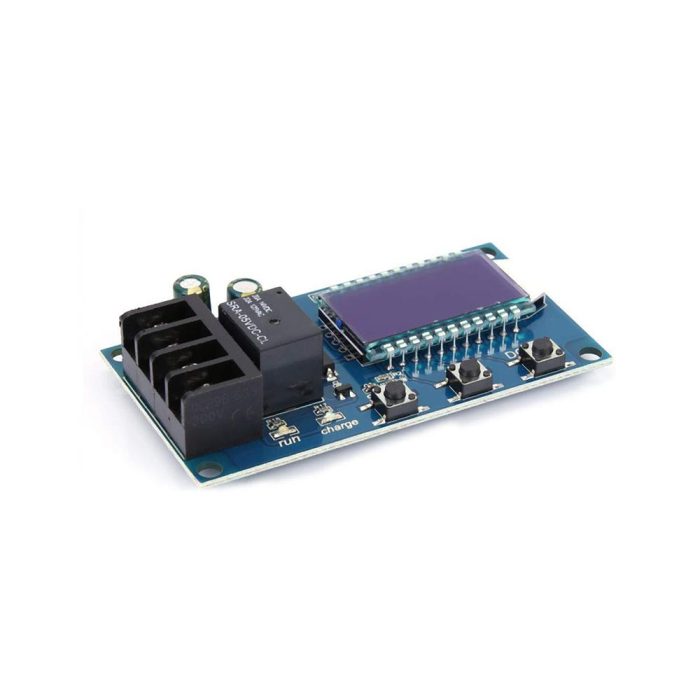

XY-L10A Lityum Pil ve Akü Şarj Kontrol Modülü 10A Koruma Devreli

Neden XY-L10A Şarj Kontrol Modülü Tercih Edilmeli?

XY-L10A şarj kontrol modülü, batarya voltajına göre otomatik şarj başlatma ve durdurma yapmak isteyen kullanıcılar için pratik bir çözümdür. Modül üzerinde belirlenen dn alt voltaj değerinin altına düşüldüğünde şarj hattı aktif edilir; batarya voltajı UP üst voltaj değerine ulaştığında şarj işlemi durdurulur. Bu sayede akü veya batarya belirlenen sınırlar içinde tutulabilir.

Ürün özellikle DIY enerji depolama sistemleri, güneş enerjisi destekli batarya kutuları, yedek güç sistemleri, taşınabilir DC güç projeleri, akülü cihazlar ve lityum batarya kontrol uygulamalarında kullanılabilir. LCD ekran, ayarlanabilir parametreler ve 10A kontrol kapasitesi sayesinde hobi ve teknik servis uygulamalarında kullanışlıdır. Ancak lityum bataryalarda güvenlik kritik olduğundan bu modül tek başına şarj güvenliği için yeterli kabul edilmemeli; doğru şarj cihazı ve BMS ile birlikte kullanılmalıdır.

Öne Çıkan Özellikler

• XY-L10A model yapısı: Lityum pil ve akü şarj kontrol uygulamaları için tasarlanmış dijital kontrol modülüdür.
• 6-60V giriş voltajı: TLS ürün bilgisinde giriş voltajı 6-60V olarak belirtilmiştir.
• 10A akım değeri: Modül, ≤10A kontrol akımı sınıfında kullanılabilir.
• LCD ekran: Batarya voltajı, şarj yüzdesi ve şarj süresinin takip edilmesine yardımcı olur.
• DN alt voltaj ayarı: Batarya bu değerin altına düştüğünde şarj işleminin başlaması için kullanılır.
• UP üst voltaj ayarı: Batarya bu değerin üzerine çıktığında şarj işleminin durdurulması için kullanılır.
• OP süre ayarı: Şarj işleminin belirlenen süre kadar devam etmesi için zaman kontrol parametresi sunar.
• Doğrudan çıktı tipi: TLS teknik bilgisinde çıktı tipi doğrudan çıktı olarak belirtilmiştir.
• ±0.1V gerilim hatası: Voltaj kontrolünde yaklaşık 0.1V sınıfı hata değeri ürün bilgisinde yer alır.
• Akü / Li-ion / Li-Po uyumu: Farklı batarya kimyalarında voltaj eşiklerinin doğru ayarlanması şartıyla kullanılabilir.

Kullanım Alanları

XY-L10A pil ve akü şarj kontrol modülü, batarya voltajının belirli sınırlar içinde tutulması gereken DC güç uygulamalarında kullanılır. Şarj cihazı ile batarya arasındaki hattı belirlenen gerilim ve süre koşullarına göre kontrol etmek için uygundur.

XY-L10A Lityum Pil ve Akü Şarj Kontrol Modülü Ne İşe Yarar?

XY-L10A Lityum Pil ve Akü Şarj Kontrol Modülü, batarya voltajını izler ve kullanıcının belirlediği alt/üst voltaj eşiklerine göre şarj hattını kontrol eder. Batarya voltajı dn alt sınırının altına düştüğünde şarj başlatılır; batarya voltajı UP üst sınırına ulaştığında şarj işlemi durdurulur. OP parametresi ile şarj süresi kontrolü de yapılabilir.

Bu ürün, batarya şarj yönetiminde “kontrol” görevini üstlenir; batarya kimyasına uygun şarj eğrisini tek başına üretmez. Lityum batarya şarjında akım sınırlama, hücre başına maksimum voltaj, CC/CV şarj profili, hücre balansı ve BMS koruması kritik öneme sahiptir. Bu nedenle XY-L10A, uygun şarj cihazı ve batarya koruma devreleriyle birlikte kullanılmalıdır.

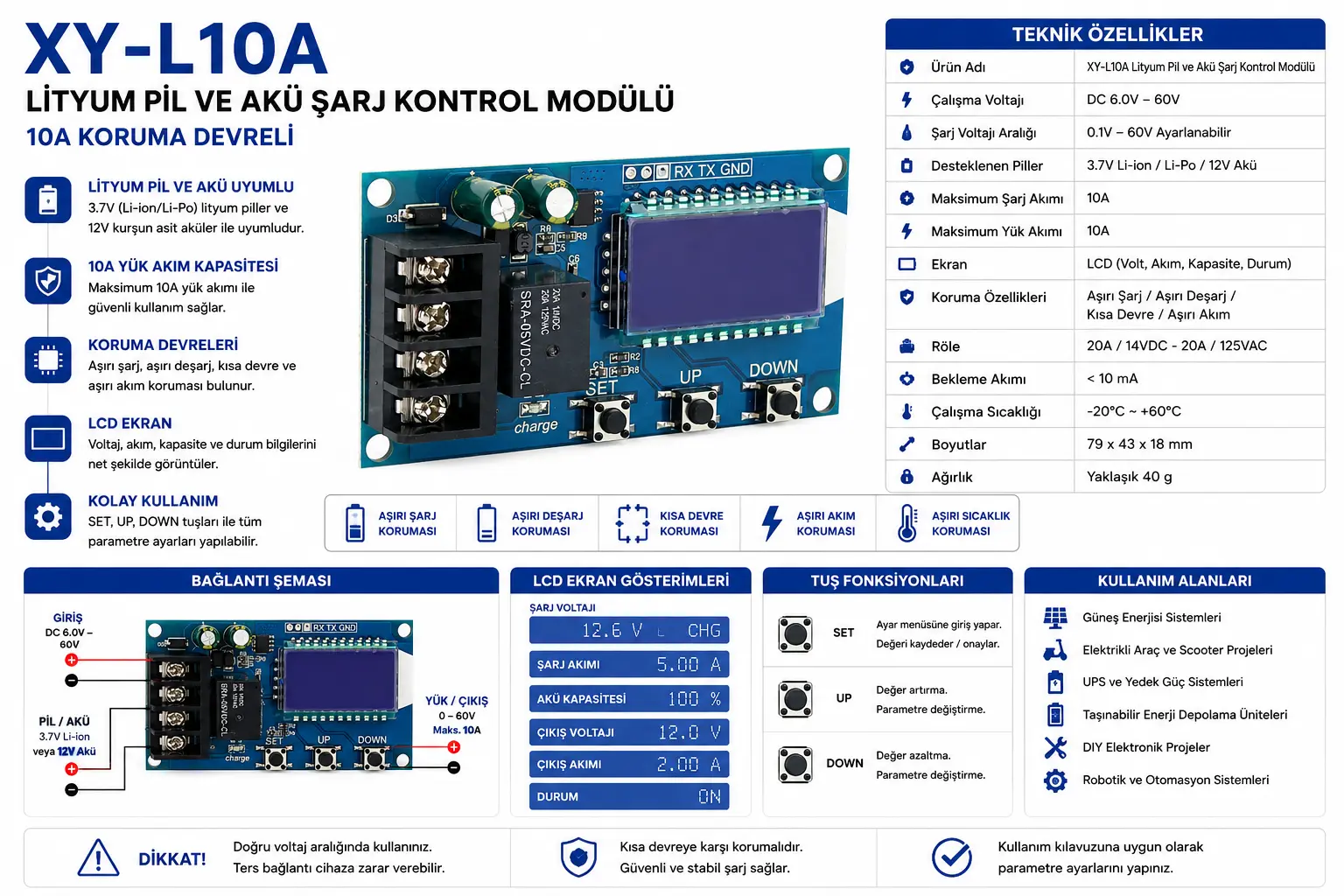

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Uygun şarj cihazı kullanın: XY-L10A, şarjı voltaj ve süreye göre kontrol eder; batarya kimyasına uygun CC/CV veya akü şarj cihazı ayrıca kullanılmalıdır.
2. DN değerini doğru ayarlayın: DN, batarya voltajı bu seviyenin altına düştüğünde şarjın başlaması için kullanılan alt eşiktir.
3. UP değerini batarya kimyasına göre belirleyin: UP üst sınırı yanlış ayarlanırsa batarya aşırı şarj olabilir veya eksik şarjda kalabilir.
4. OP süresini güvenli seçin: OP parametresi şarj süresini kontrol eder; süre ayarı batarya kapasitesi ve şarj akımı dikkate alınarak yapılmalıdır.
5. 10A sınırını aşmayın: Yüksek akımlı sistemlerde kablo kesiti, klemens sıkılığı, soğutma ve temas kalitesi kontrol edilmelidir.
6. Lityum bataryada BMS kullanın: Çok hücreli Li-ion / Li-Po paketlerde hücre balansı, aşırı şarj, aşırı deşarj ve kısa devre koruması için uygun BMS gerekir.
7. Kurşun asit akülerde voltajı doğru hesaplayın: 12V, 24V veya 48V akü sistemlerinde şarj, float ve kesme voltajları akü tipine göre belirlenmelidir.
8. Polariteyi kontrol edin: Batarya ve şarj cihazı giriş/çıkış bağlantıları ters yapılırsa modül, batarya veya şarj kaynağı zarar görebilir.
9. Açık devre modül olduğunu unutmayın: TLS açıklamasında ürünün kapalı kutuda değil, açık devre şeklinde geldiği belirtilmiştir. Kutu, izolasyon ve güvenli montaj kullanıcı tarafından sağlanmalıdır.

XY-L10A Şarj Kontrol Modülü Nasıl Çalışır?

XY-L10A, batarya voltajını izleyerek belirlenen alt ve üst eşik değerlerine göre şarj hattını kontrol eder. Batarya voltajı dn alt limitinin altına düştüğünde modül şarjı başlatır. Batarya voltajı UP üst limitine ulaştığında şarj hattını keserek otomatik şarj döngüsünü tamamlar.

OP parametresi aktif edildiğinde şarj süresi de kontrol sürecine dahil olur. Bu özellik, belirlenen voltaj limitine ulaşılmasa bile belirli bir zaman sonunda şarjı sonlandırmak için kullanılabilir. Ancak süre kontrolü batarya kimyasına uygun şarj profili yerine geçmez. Özellikle lityum bataryalarda üretici voltaj ve akım limitleri temel referans kabul edilmelidir.

DN, UP ve OP Parametreleri Ne Anlama Gelir?

DN, şarjın başlaması için belirlenen alt voltaj değeridir. Batarya bu seviyenin altına düştüğünde sistem şarj işlemini başlatır. Bu değer çok yüksek ayarlanırsa batarya gereğinden sık şarja girer; çok düşük ayarlanırsa batarya aşırı deşarj riskine yaklaşabilir.

UP, şarjın durması için belirlenen üst voltaj sınırıdır. Bu değer batarya kimyasına ve seri hücre sayısına göre hesaplanmalıdır. OP ise şarj süresini kontrol etmek için kullanılır. OP değerinin bilinçsiz ayarlanması, bataryanın tam dolmadan kesilmesine veya uzun süre şarjda kalmasına neden olabilir.

Lityum Bataryalarda Neden CC/CV Şarj Cihazı Gerekir?

Lityum bataryalar, doğru şarj profili uygulanmadığında güvenlik riski oluşturabilir. Li-ion batarya şarjında tipik yöntem, önce akımın sınırlandığı sabit akım aşaması, ardından voltajın sabit tutulduğu sabit voltaj aşamasıdır. TI referans tasarımında Li-ion şarj profilinin Pre-CC, CC ve CV aşamalarından oluştuğu açıklanır.

Battery University, klasik Li-ion hücrelerin tipik olarak 4.20V/hücre seviyesine kadar şarj edildiğini ve belirtilen sınırın aşılmasının bataryayı zorlayarak güvenliği riske atabileceğini belirtir. Bu nedenle XY-L10A gibi voltaj kontrollü modüller, lityum bataryalarda uygun CC/CV şarj cihazı ve BMS ile birlikte kullanılmalıdır.

Akü Şarj Kontrolünde Nelere Dikkat Edilmeli?

Kurşun asit aküler, lityum bataryalardan farklı şarj karakteristiğine sahiptir. Akü şarjında bulk, absorb ve float gibi farklı çalışma bölgeleri bulunabilir. TI kurşun asit şarj dokümanında, aküyü tam kapasiteye ulaştırırken aşırı şarjı azaltmak için batarya voltajı ve sıcaklık bilgisinin doğru algılanmasının önemli olduğu açıklanır.

Bu nedenle XY-L10A ile akü kontrolü yapılırken yalnızca sistem voltajına bakmak yeterli değildir. Akünün tipi, kapasitesi, şarj cihazı gerilimi, ortam sıcaklığı, float voltajı, kablo kayıpları ve şarj akımı birlikte değerlendirilmelidir. Özellikle yüksek kapasiteli akülerde 10A sınırı, klemens ısınması ve kablo kesiti dikkatle kontrol edilmelidir.

10A Akım Sınırı Nasıl Değerlendirilmeli?

10A akım değeri, modülün kontrol edebileceği maksimum akım sınıfını ifade eder. Ancak pratikte sürekli 10A kullanımda bağlantı noktaları, PCB yolları, klemensler, kablo kesiti ve ortam sıcaklığı kritik hale gelir. Düşük kaliteli bağlantı veya gevşek klemens, yüksek akımda ısınmaya ve gerilim düşümüne neden olabilir.

Uzun süreli kullanımda güvenlik payı bırakmak, uygun kablo kesiti kullanmak, modülü iyi havalandırılan bir alana monte etmek ve gerektiğinde harici sigorta eklemek önerilir. Motor, inverter, büyük kapasitör veya ani akım çeken yüklerin bulunduğu sistemlerde 10A değeri yalnızca nominal değil, geçici akım darbeleri açısından da değerlendirilmelidir.

XY-L10A Şarj Kontrol Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu XY-L10A Lityum Pil ve Akü Şarj Kontrol Modülü 10A Koruma Devreli, Li-ion batarya paketleri, Li-Po piller, kurşun asit aküler, uygun CC/CV lityum şarj cihazları, akü şarj cihazları, 4S/6S/10S/13S BMS kartları, güneş paneli şarj sistemleri, DC güç kaynakları, sigorta yuvaları, klemensler, kalın kesitli kablolar, voltmetreler ve batarya kutuları ile birlikte kullanılabilir. Bağlantı öncesinde batarya kimyası, seri hücre sayısı, maksimum şarj voltajı, şarj akımı, BMS varlığı, polarite, kablo kesiti ve ısı yönetimi kontrol edilmelidir.

Teknik Referans

Texas Instruments Li-ion şarj referans tasarımında lityum batarya şarj profilinin Pre-CC, CC ve CV aşamalarından oluştuğu açıklanır. Battery University kaynaklarında ise klasik Li-ion hücrelerin tipik olarak 4.20V/hücre seviyesine kadar şarj edildiği ve voltaj sınırının aşılmasının batarya güvenliğini riske atabileceği belirtilir. Kurşun asit akülerde ise TI uygulama notu, tam kapasiteye ulaşma ve aşırı şarjı azaltma için batarya voltajı ve sıcaklık algılamasının önemini vurgular. Detaylı bilgi için
TI Li-ion Battery Charger Reference Design dokümanını,
Battery University Li-ion şarj rehberini ve
TI Simple Switchmode Lead-Acid Battery Charger uygulama notunu inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x XY-L10A Lityum Pil ve Akü Şarj Kontrol Modülü 10A Koruma Devreli

Sık Sorulan Sorular

XY-L10A şarj kontrol modülü nedir?

6-60V aralığındaki lityum pil ve akü sistemlerinde alt/üst voltaj eşiklerine göre şarj hattını kontrol eden LCD ekranlı batarya şarj kontrol modülüdür.

Kaç volt aralığında çalışır?

TLS ürün bilgisinde giriş voltajı 6-60V olarak belirtilmiştir.

Maksimum akım değeri nedir?

TLS ürün bilgisinde akım değeri ≤10A olarak belirtilmiştir.

Hangi pil tipleriyle kullanılabilir?

TLS ürün bilgisinde desteklenen pil tipleri akü, Li-ion ve Li-Po piller olarak belirtilmiştir.

DN parametresi ne işe yarar?

DN, şarjın başlaması için belirlenen alt voltaj değeridir. Batarya voltajı bu değerin altına düştüğünde şarj başlatılır.

UP parametresi ne işe yarar?

UP, şarjın durması için belirlenen üst voltaj sınırıdır. Batarya voltajı bu değere ulaştığında şarj hattı kesilir.

OP parametresi nedir?

OP, şarj süresini belirlemek için kullanılan zaman kontrol parametresidir.

Bu modül tek başına lityum şarj cihazı mıdır?

Hayır. XY-L10A şarj kontrol modülüdür. Lityum bataryalarda uygun CC/CV şarj cihazı ve BMS ile birlikte kullanılmalıdır.

BMS yerine kullanılabilir mi?

Hayır. Hücre balanslama ve hücre bazlı koruma yapmaz. Çok hücreli lityum batarya paketlerinde uygun BMS ayrıca gereklidir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet XY-L10A Lityum Pil ve Akü Şarj Kontrol Modülü 10A Koruma Devreli bulunur.
