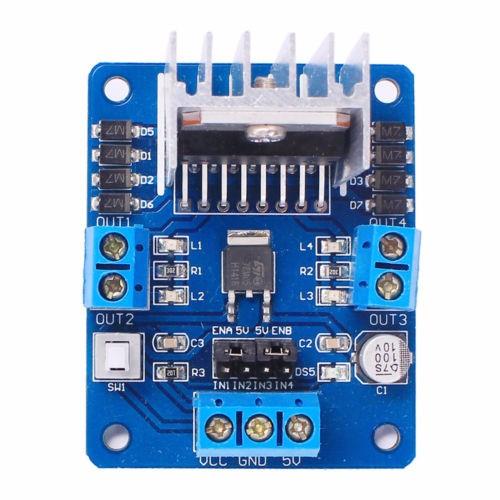

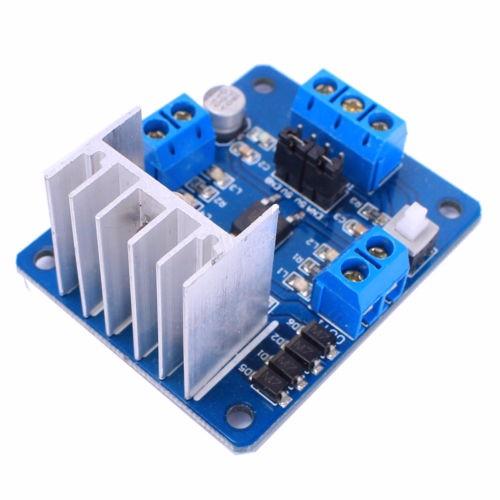

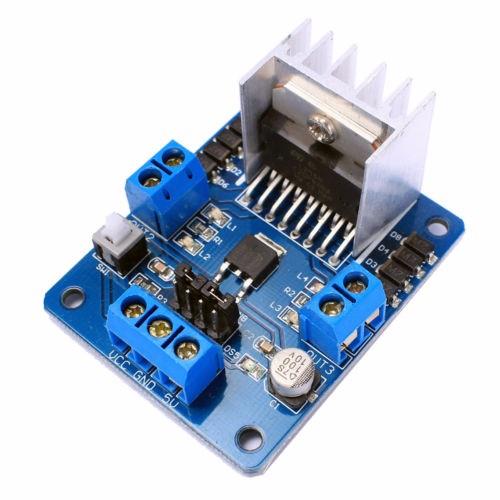

Ürün İsmi: L298N Mavi Motor Sürücü Kartı
Ürün Açıklaması:
L298 entegresi ile yapılmış motor sürücü kartı, DC motorları veya step motorunuzu sürerken ekstra bir devre kurmanıza gerek kalmadan rahatlıkla programınızı çalıştırma imkanına sahip olacaksınız.
Motor sürücü olarak H Bridge entegresi olan L298 entegresi kullanılarak, çift motor sürebilme imkanı sağlamaktadır. Bu sayede 12V ve 2A’e kadar olan güçlerde iki adet DC Motor ya da 1 adet step motor sürebilirsiniz.
Teknik Özellikler:
- Sürücü Çipi: L298N çift H köprü DC motor sürücü çipi
- Sürücü Parçası Terminali Güç Kaynağı Aralığı (Vs): +5V ila +35V (Güç kartın içine alınacaksa, güç kaynağı aralığı Vs: +7V ~ +35V olmalıdır)
- Tepe Akım: 2A
- Mantık Bölümü Terminali Güç Kaynağı Aralığı (Vss): +5V ~ +7V (Kart içinde +5V güç alınabilir)
- Mantık Bölümü Çalışma Akımı Aralığı: 0 ~ 36mA
- Kontrol Sinyali Giriş Voltajı Aralığı:
- Düşük Seviye: -0.3V ≤ Vin ≤ 1.5V
- Yüksek Seviye: 2.3V ≤ Vin ≤ Vss
- Sinyal Giriş Voltajı Aralığının Etkinleştirilmesi:
- Düşük Seviye: -0.3V ≤ Vin ≤ 1.5V (Kontrol sinyali geçersiz)
- Yüksek Seviye: 2.3V ≤ Vin ≤ Vss (Kontrol sinyali geçerlidir)
- Maksimum Güç Tüketimi: 20W (T=75°C sıcaklıkta)
- Saklama Sıcaklığı: -25°C ~ +130°C
- Sürücü Kartı Boyutu: 48mm x 43mm x 33mm (Sabit bakır direk ve ısı emici yüksekliği ile)
- Sürücü Kartı Ağırlığı: 33g
- Diğer Uzantılar: Kontrol yönü göstergesi, mantık bölümünde PTO arabirimi.
Örneklenecek Olursa;:
- Panodaki ENA ve ENB, aktif yüksek seviyesi olup buradaki seviye TTL seviyesini ifade eder. ENA, A1 ve A2’nin etkinleştirilmesi, ENB ise B1 ve IB2’nin etkinleştirilmesidir. BJ, step motorun ortak ucuna bağlanır.
Step Motor Kontrol Mantığı:
- A, B, C ve D, kademeli motorun dört bobinidir ve 1, akımın aktığı; 0 ise akımın akmadığı anlamına gelir.
Paket İçeriği:
- 1 Adet L298N Mavi Motor Sürücü Kartı
