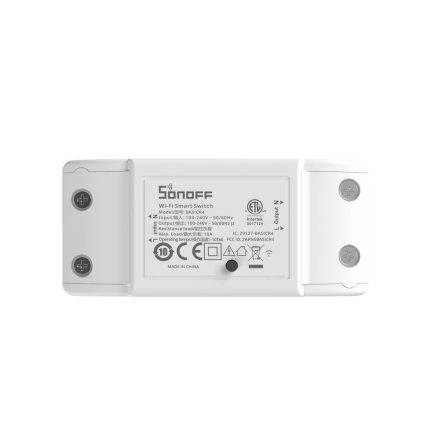

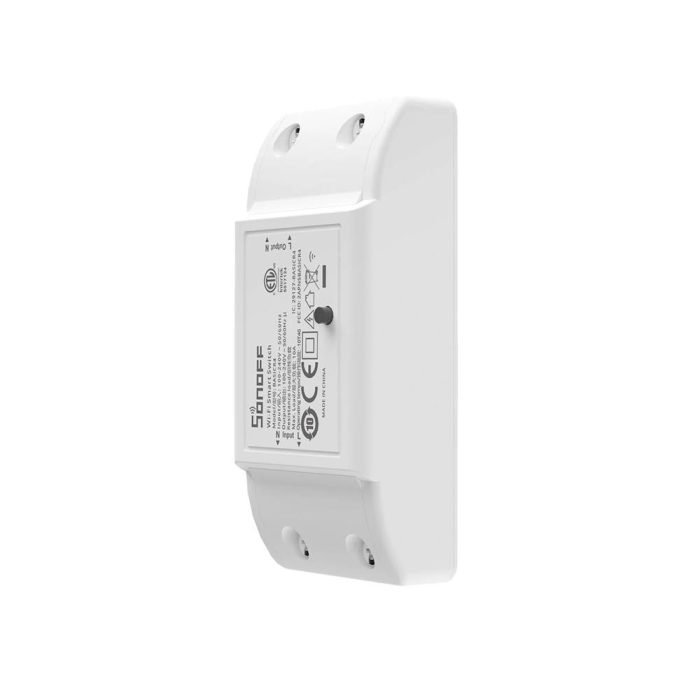

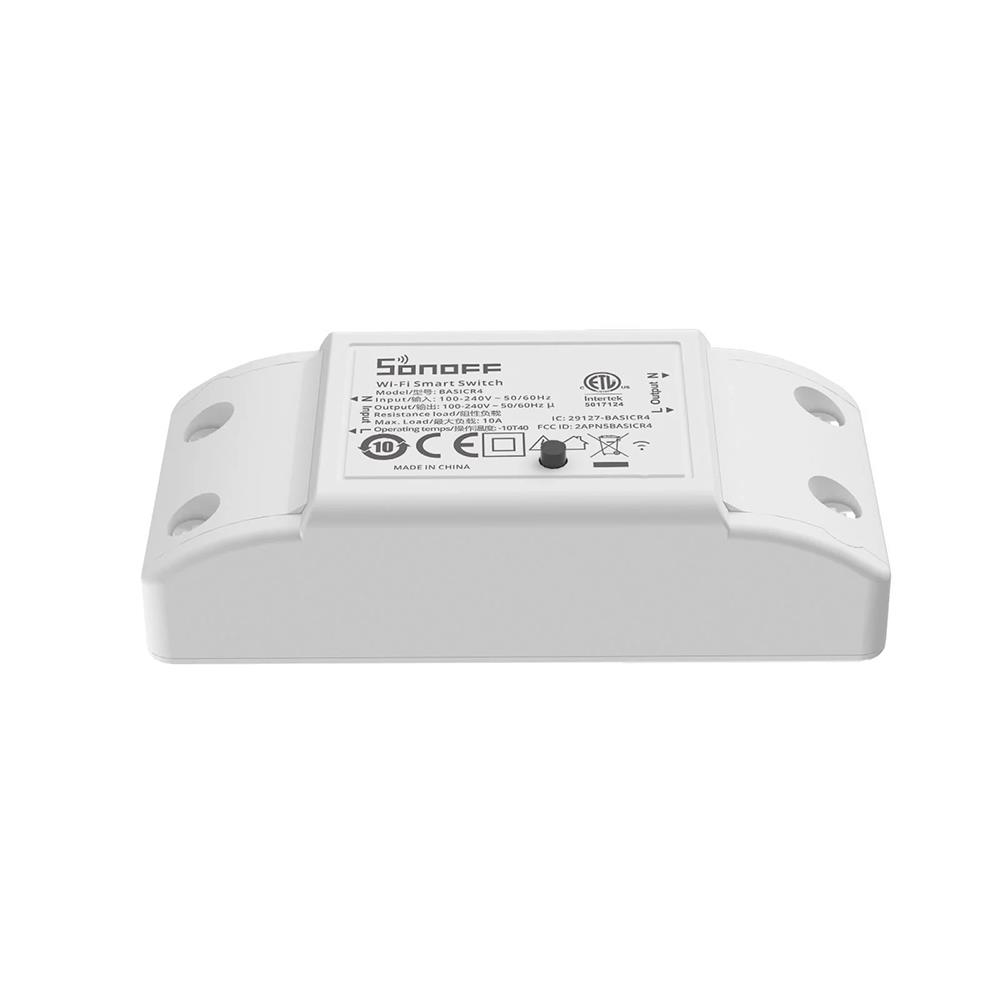

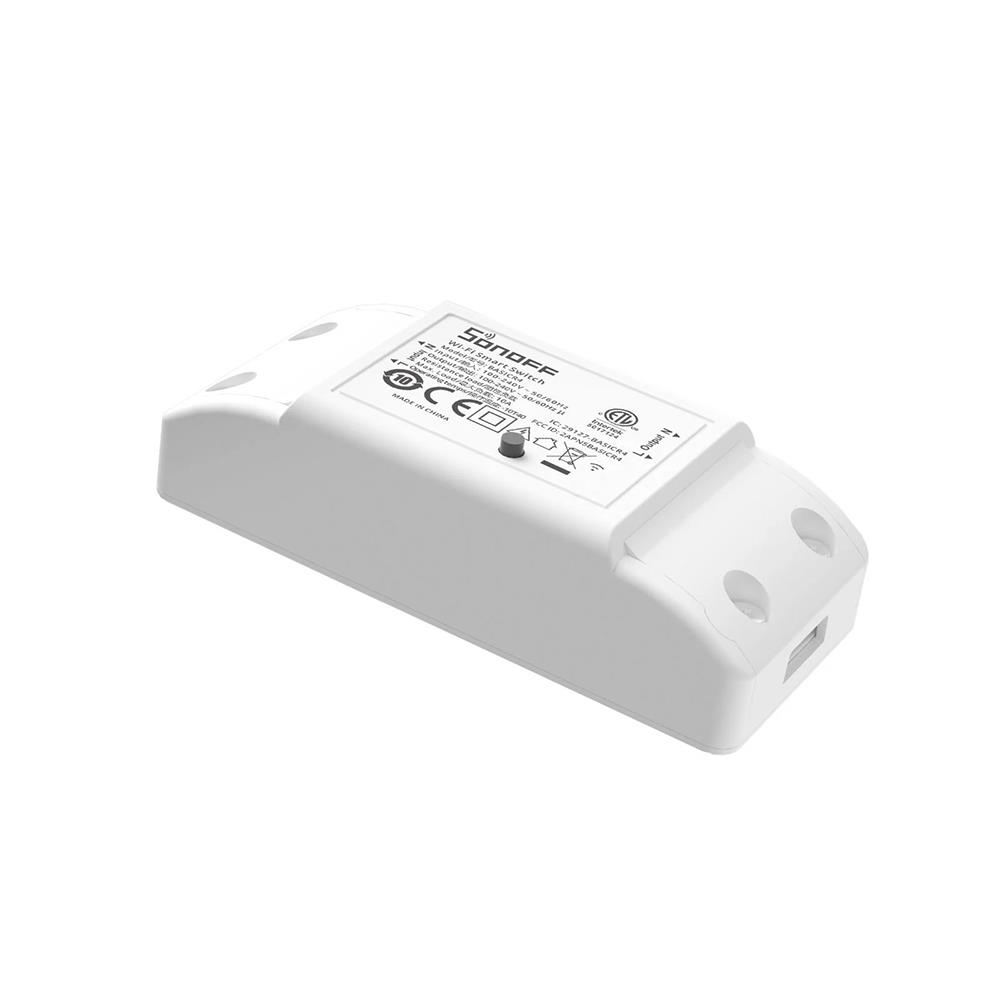

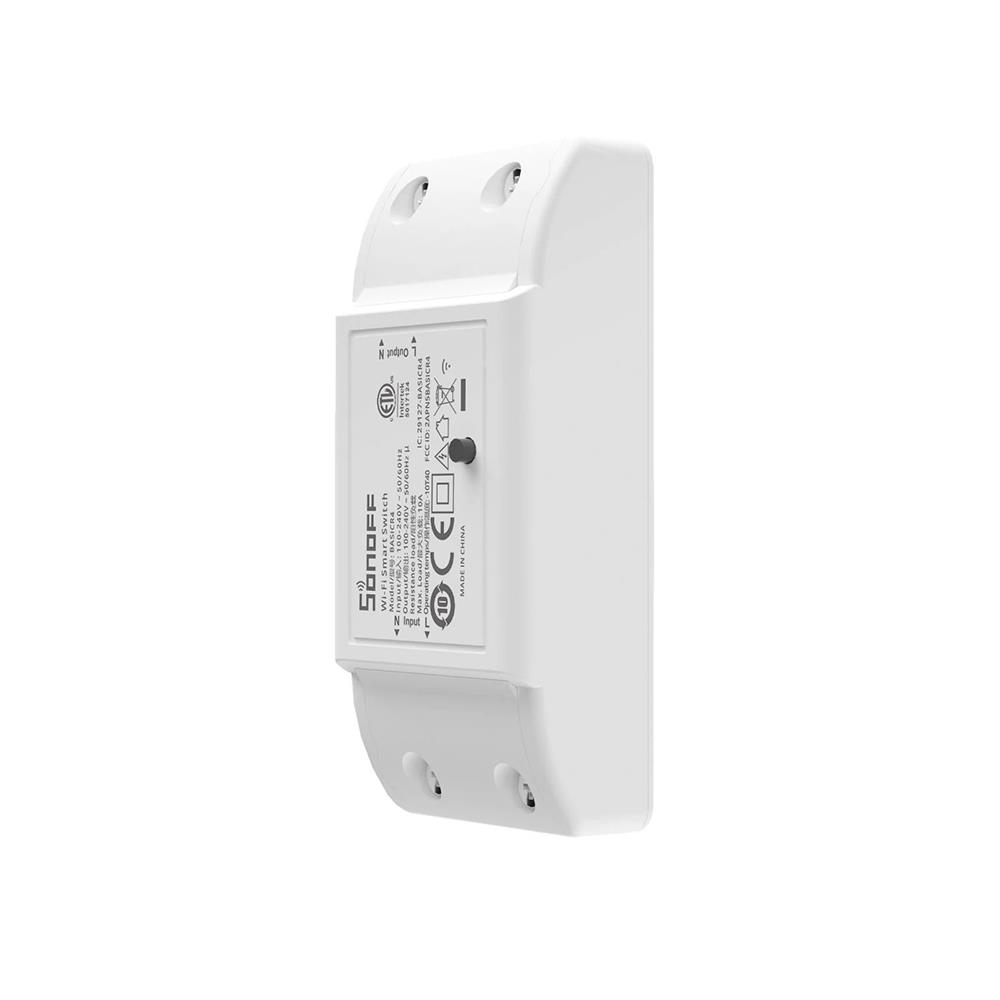

Sonoff Basic R4 WiFi Akıllı Röle

Neden SONOFF BASIC R4 Tercih Edilmeli?

SONOFF BASIC R4, elektrik hattına seri bağlanarak geleneksel aydınlatma ve uygun elektrikli cihazlara Wi-Fi üzerinden akıllı açma-kapama özelliği kazandırır.

eWeLink uygulaması üzerinden uzaktan kontrol, zamanlama, cihaz paylaşımı, grup kontrolü ve akıllı sahneler oluşturulabilir. Cihaz üzerindeki fiziksel düğme sayesinde yerel açma-kapama işlemi de yapılabilir.

ESP32 tabanlı kontrol altyapısı, kararlı kablosuz bağlantı ve hızlı komut işleme amacıyla geliştirilmiştir. BASIC R4, doğrudan 2.4GHz Wi-Fi ağına bağlandığı için standart kullanımda ek bir akıllı ev merkezi gerektirmez.

Magic Switch modu, uygun çift kutuplu mekanik duvar anahtarı bağlantısında rölenin enerjisinin tamamen kesilmesini önler. Böylece anahtar kapalı konuma getirilse bile uygulama, sesli komut ve otomasyon kontrolü kullanılmaya devam edebilir.

Dahili sıcaklık sensörü cihazın iç sıcaklığını takip eder. Aşırı ısınma algılandığında yükü keserek yardımcı bir güvenlik katmanı oluşturur; ancak otomatik sigorta veya kaçak akım koruma cihazının yerine geçmez.

Öne Çıkan Özellikler

• Tek kanal: Bir elektrik devresini açıp kapatır.
• 10A kapasite: Rezistif yüklerde maksimum 10A destekler.
• 2400W güç: 240V AC rezistif yük için belirtilmiştir.
• 2.4GHz Wi-Fi: Doğrudan kablosuz yönlendiriciye bağlanır.
• eWeLink kontrolü: Android ve iOS cihazlardan yönetilebilir.
• Magic Switch: Uyumlu anahtar bağlantısında çevrim içi kontrolün korunmasını sağlar.
• Termal koruma: Aşırı ısınmada yükü yardımcı güvenlik amacıyla kesebilir.
• eWeLink-Remote: Uyumlu kablosuz alt cihazlarla yerel kontrol sağlar.
• Zamanlama: Belirlenen saatlerde otomatik açma-kapama yapabilir.
• LAN kontrolü: Aynı yerel ağda temel kontrolü destekler.
• Grup kontrolü: Birden fazla uyumlu cihaz birlikte yönetilebilir.
• Sesli kontrol: Alexa ve Google Home ile kullanılabilir.

Kullanım Alanları

SONOFF BASIC R4 Ne İşe Yarar?

SONOFF BASIC R4, şebeke faz ve nötr hattına bağlanarak çıkışındaki elektrikli yükün enerjisini açar veya kapatır.

Kontrol işlemi eWeLink uygulaması, cihaz üzerindeki düğme, zamanlama, akıllı sahne, sesli asistan veya uyumlu eWeLink-Remote alt cihazı üzerinden gerçekleştirilebilir.

Ürün yalnızca enerji beslemesini anahtarlar. Bağlı lambanın parlaklığını, fanın hızını veya cihazın özel çalışma fonksiyonlarını değiştirmez.

Çıkış terminali bağlı yüke şebeke gerilimi aktarır. Bu nedenle kombi, garaj kapısı veya kontrol kartı gibi potansiyelsiz kontak isteyen sistemlere doğrudan bağlanamaz.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Enerjiyi tamamen kesin: Bağlantı terminallerine gerilim altındayken dokunulmamalıdır.
3. Faz ve nötr bağlantısını kontrol edin: BASIC R4 nötr bağlantısı olmadan çalışmaz.
4. 10A sınırını aşmayın: Maksimum değer rezistif yükler için belirtilmiştir.
5. 10A koruma kullanın: Cihaz öncesinde uygun MCB veya RCBO bulunmalıdır.
6. Kuru kontak olarak kullanmayın: Çıkış terminali bağlı yüke şebeke gerilimi aktarır.
7. Magic Switch şemasına uyun: Duvar anahtarı bağlantısı yalnızca üretici talimatlarına göre yapılmalıdır.
8. Yalnızca 2.4GHz Wi-Fi kullanın: 5GHz ağa doğrudan bağlanmaz.
9. Metal kutularda bağlantıyı test edin: Metal muhafaza Wi-Fi ve eWeLink-Remote sinyalini azaltabilir.
10. Aşırı ısınma nedenini giderin: Termal koruma devreye girdiyse yeniden çalıştırmadan önce kısa devre, aşırı yük ve bağlantılar kontrol edilmelidir.

Magic Switch Modu Nedir?

Magic Switch modu, uyumlu bir mekanik duvar anahtarıyla birlikte kullanıldığında BASIC R4’ün anahtar kapatıldıktan sonra da enerjili ve çevrim içi kalmasını sağlar.

Üretici bağlantısında çift kutuplu rocker anahtarın L1 ve L2 terminalleri uygun iletkenle köprülenir. Ardından Magic Switch modu eWeLink uygulamasından etkinleştirilir.

Mod etkinleştirildiğinde güç açılış durumu otomatik olarak kapalıya ayarlanır. Güç açılış durumu daha sonra değiştirilirse Magic Switch modu devre dışı kalır.

Bu özellik tüm anahtar ve yüklerle uyumlu değildir. Üretici, uyumlu çift kutuplu mekanik anahtarlar ile 3–100W aralığındaki LED, enerji tasarruflu ve akkor lambaları belirtir.

Harici Duvar Anahtarı Bağlanabilir mi?

BASIC R4 üzerinde MINI serisindeki gibi S1 ve S2 harici anahtar girişleri bulunmaz.

Duvar anahtarı kullanımı, Magic Switch moduna özel üretici bağlantı düzeniyle gerçekleştirilir. Standart bir anahtar veya buton doğrudan kontrol terminaline bağlanamaz.

Kablosuz ek kontrol noktası gerektiğinde SONOFF R5 veya S-MATE2 gibi uyumlu eWeLink-Remote alt cihazları kullanılabilir.

Yardımcı Aşırı Isınma Koruması

Dahili sıcaklık sensörü BASIC R4 gövdesindeki sıcaklık seviyesini sürekli takip eder.

Cihaz aşırı sıcaklık algıladığında röle çıkışını kapatarak bağlı yükün enerjisini kesebilir. Wi-Fi LED göstergesinin sürekli yanıp sönmesi termal koruma durumunu gösterebilir.

Koruma devreye girdiyse aşırı yük, gevşek terminal, kısa devre, hatalı kablo kesiti veya bağlı cihaz arızası kontrol edilmelidir.

Bu özellik yalnızca yardımcı korumadır. Otomatik sigorta, kaçak akım koruma cihazı ve uygun tesisat güvenliğinin yerine kullanılamaz.

eWeLink-Remote Ağ Geçidi Özelliği

SONOFF BASIC R4, uyumlu eWeLink-Remote alt cihazlarından gelen kontrol sinyallerini alabilen bir ağ geçidi olarak çalışabilir.

SONOFF R5 veya S-MATE2 ile eşleştirildiğinde ek kablosuz kontrol noktaları ve iki ya da çok noktadan kontrol senaryoları oluşturulabilir.

eWeLink-Remote, standart 433MHz RF veya Zigbee protokolü değildir. Yalnızca bu bağlantı yöntemini destekleyen uyumlu SONOFF cihazlarıyla çalışır.

Zamanlama ve Akıllı Sahneler

eWeLink uygulamasından rölenin belirli gün ve saatlerde otomatik açılması veya kapanması için zaman programı oluşturulabilir.

Uyumlu sensörler ve diğer eWeLink cihazlarıyla sahneler hazırlanarak belirli bir olay gerçekleştiğinde BASIC R4 otomatik olarak kontrol edilebilir.

Birden fazla uyumlu röle grup haline getirilerek tek komutla açılıp kapatılabilir.

LAN Kontrolü

LAN kontrolü, telefon ve BASIC R4 aynı yerel ağdayken desteklenen temel açma-kapama komutlarının yerel ağ üzerinden iletilmesine yardımcı olur.

Ev dışından kontrol, bulut tabanlı sahneler ve sesli asistan hizmetleri için internet bağlantısı gerekir.

Elektrik Kesintisi Sonrası Çalışma

Magic Switch modu kapalıyken elektrik geri geldiğinde rölenin başlangıç durumu eWeLink uygulamasındaki güç açılış ayarıyla yapılandırılabilir.

Magic Switch modu etkinleştirildiğinde güç açılış durumu otomatik olarak kapalıya ayarlanır. Bu ayarın değiştirilmesi Magic Switch modunu devre dışı bırakır.

Motor, fan, ısıtıcı ve hareketli cihazlarda elektrik geri geldiğinde otomatik çalışma riski ayrıca değerlendirilmelidir.

Enerji Ölçümü Yapar mı?

SONOFF BASIC R4 bağlı cihazın akımını, anlık gücünü veya toplam elektrik tüketimini ölçmez.

eWeLink uygulamasında temel olarak rölenin açık veya kapalı durumu görüntülenir. Enerji takibi gereken uygulamalarda ölçüm özellikli uygun bir akıllı röle kullanılmalıdır.

Motor ve Pompa Kontrolünde Kullanım

Motor, pompa ve kompresör gibi endüktif yüklerin ilk çalışma akımı nominal akımdan birkaç kat daha yüksek olabilir.

Yükün kalkış akımı BASIC R4 röle kapasitesini aşıyorsa cihaz doğrudan motoru değil, uygun kapasitedeki bir kontaktörün kumanda devresini kontrol etmelidir.

Kontaktör, motor koruma şalteri, termik röle ve kaçak akım koruması uygulamanın elektriksel gereksinimlerine göre ayrıca seçilmelidir.

Aydınlatma Kontrolünde Kullanım

BASIC R4, uygun güç ve kalkış akımına sahip aydınlatma devrelerini uygulama, zamanlama, sesli komut veya sahne üzerinden açıp kapatabilir.

Ürün bir dimmer değildir. Lambanın parlaklığını veya renk sıcaklığını değiştirmez.

LED sürücüler yüksek ilk akım oluşturabileceği için kullanılabilecek lamba sayısı yalnızca toplam watt değerine göre belirlenmemelidir.

Matter Desteği Var mı?

SONOFF BASIC R4 doğrudan Matter protokolünü desteklemez ve Matter QR koduyla doğrudan ekosistemlere eklenemez.

Desteklenen eWeLink CUBE Matter Bridge altyapısı kullanıldığında cihazın farklı Matter ekosistemlerine aktarılması mümkün olabilir. Sunulan işlevler kullanılan bridge ve yazılım sürümüne bağlıdır.

SONOFF BASIC R4 Hangi Sistemlerle Kullanılabilir?

Ürün; eWeLink uygulaması, Amazon Alexa, Google Home ve uyumlu eWeLink-Remote alt cihazlarıyla birlikte kullanılabilir.

Teknik Referans

SONOFF BASIC R4; 100–240V AC besleme, maksimum 10A / 2400W rezistif yük, 2.4GHz Wi-Fi, Magic Switch, yardımcı termal koruma, LAN kontrolü, grup kontrolü ve eWeLink-Remote ağ geçidi desteği sunar. Resmî teknik bilgiler için
SONOFF BASIC R4 ürün sayfasını
ve
BASIC R4 kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

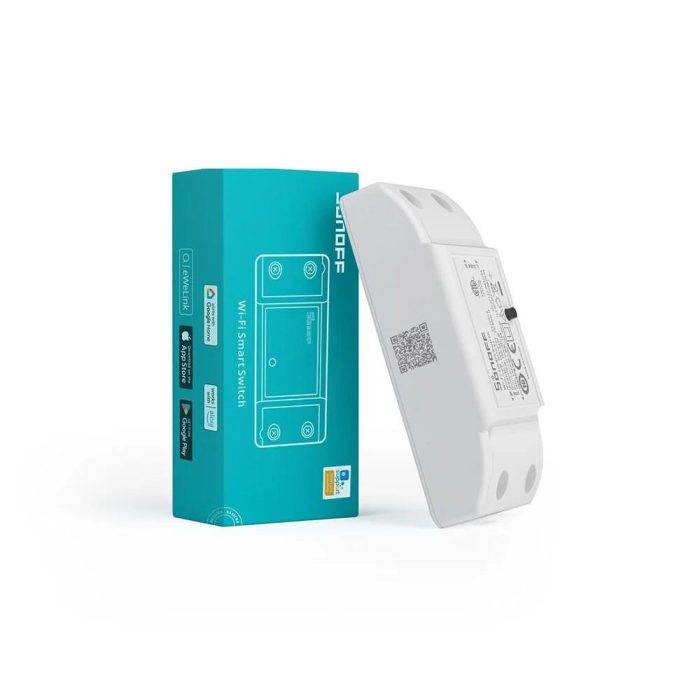

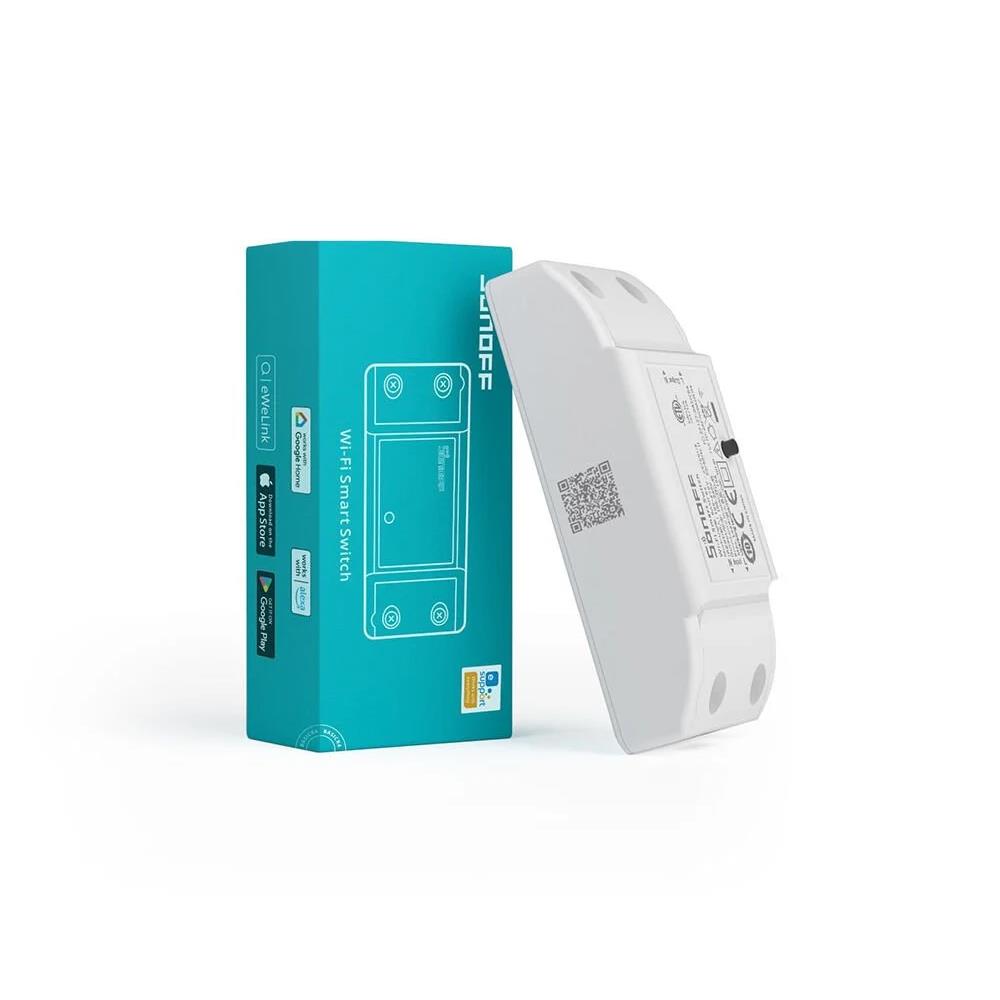

Paket İçeriği

• 1 x SONOFF BASIC R4 Wi-Fi akıllı röle
• 1 x Kullanım kılavuzu

Sık Sorulan Sorular

SONOFF BASIC R4 nedir?

Aydınlatma ve uygun elektrikli cihazları Wi-Fi ve eWeLink üzerinden açıp kapatan tek kanallı akıllı röledir.

Maksimum kaç amper destekler?

Rezistif yüklerde maksimum 10A destekler.

Maksimum güç değeri nedir?

Üretici maksimum yükü 240V AC’de 2400W rezistif yük olarak belirtir.

Nötr hattı gerekir mi?

Evet. BASIC R4’ün çalışması için faz ve nötr bağlantısı gerekir.

Magic Switch modu nedir?

Uyumlu duvar anahtarı kapatıldığında BASIC R4’ün çevrim içi kalmasını ve uygulama kontrolünün devam etmesini sağlar.

Magic Switch her anahtarla çalışır mı?

Hayır. Üretici uyumlu çift kutuplu mekanik rocker anahtarlar ve 3–100W uyumlu aydınlatma yükleri belirtir.

Harici anahtar girişi var mı?

Hayır. BASIC R4 üzerinde S1–S2 harici anahtar terminalleri bulunmaz. Fiziksel anahtar kullanımı Magic Switch bağlantı düzeniyle yapılır.

SONOFF R5 ile çalışır mı?

Evet. BASIC R4, R5’i eWeLink-Remote alt cihazı olarak kullanabilir.

S-MATE2 ile çalışır mı?

Evet. S-MATE2, BASIC R4’e eWeLink-Remote üzerinden yerel kontrol komutu gönderebilir.

Aşırı ısınma koruması var mı?

Evet. Dahili sıcaklık sensörü aşırı sıcaklık algıladığında yükü otomatik olarak kesebilir.

Termal koruma otomatik sigortanın yerine geçer mi?

Hayır. Termal koruma yalnızca yardımcı bir güvenlik katmanıdır ve devre koruma cihazlarının yerine kullanılamaz.

Enerji ölçümü yapar mı?

Hayır. Akım, anlık güç veya toplam enerji tüketimini ölçmez.

Kuru kontak çıkışı var mı?

Hayır. Çıkış terminali bağlı yüke şebeke gerilimi aktarır.

Wi-Fi için hub gerekir mi?

Hayır. Doğrudan 2.4GHz Wi-Fi ağına bağlanır.

5GHz Wi-Fi ile çalışır mı?

Hayır. Yalnızca 2.4GHz Wi-Fi bağlantısını destekler.

Matter destekli mi?

Doğrudan Matter desteği yoktur. Uyumlu bir eWeLink CUBE Matter Bridge üzerinden aktarım mümkün olabilir.

Dimleme yapabilir mi?

Hayır. Bağlı aydınlatmayı yalnızca açar veya kapatır.

Motor veya pompa kontrol edebilir mi?

Kalkış akımı ayrıca değerlendirilmelidir. Yüksek kalkış akımlı motor ve pompalarda uygun kontaktör kullanılmalıdır.

Kurulumu kim yapmalıdır?

Şebeke gerilimiyle çalıştığı için bağlantı ve montaj yetkin elektrik personeli tarafından yapılmalıdır.
